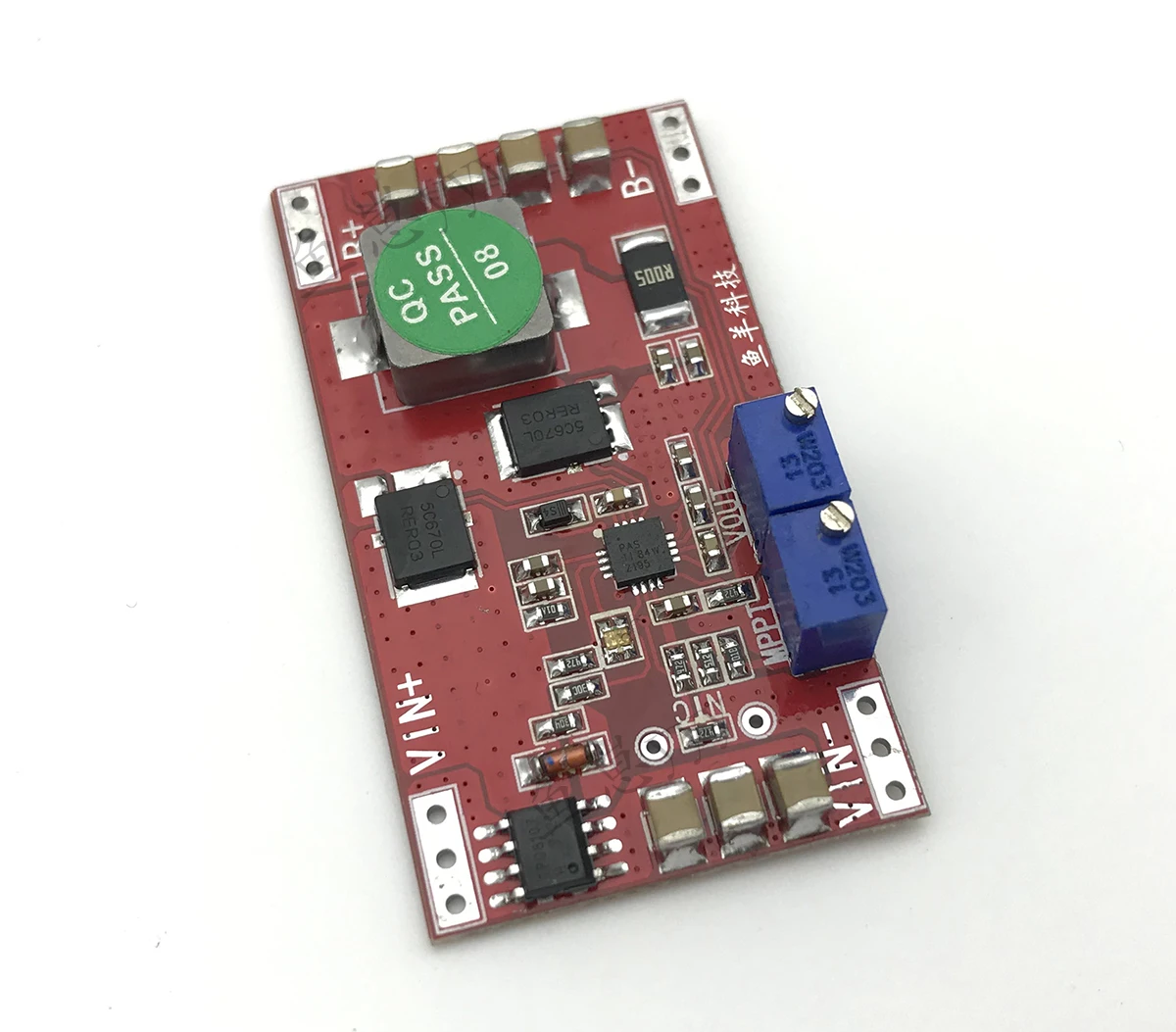

Солнечный литиевый аккумулятор свинцово кислотный Батарея 18 V зарядный Модуль

Солнечный литиевый аккумулятор свинцово кислотный Батарея 18 V зарядный Модуль

Будьте внимательны: не можете прибыть/не можете настроить MPPT/друзей без основных данных электрика советуем не покупать его

Модульная характеристики:

Новая версия модуля солнечной энергии
Входной идеальный диод Анти-рефлюкс;
Doublenmosсинхронизированное восстановление и снижение напряжения;
600 KhzHigher частот;
Вход солнечной энергии терминал Анти-обратное соединение;

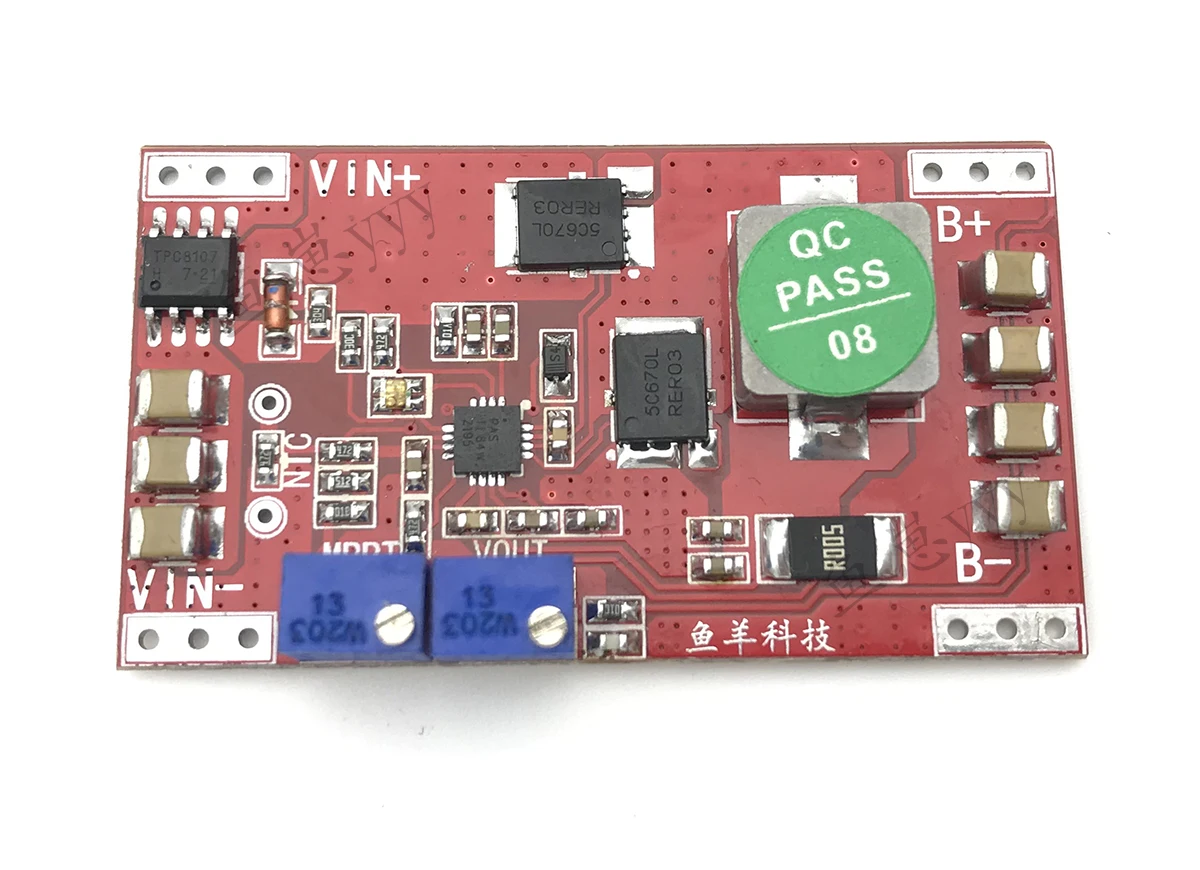

4 соединительные клеммы, 2 положительных и отрицательных солнечной энергии, 2 положительных и отрицательных аккумулятора, бортовой двухцветной зарядный индикатор。

Схема характеристики:

● Отслеживание максимальной мощности солнечных батарей, Выходной ток больше, чем ток солнечной панели, реальный супер высокий коэффициент, Support5V-22V, 80 победителей солнечных панелей (если требуется больше тока для зарядки, рекомендуется, чтобы каждая солнечная панель была оснащена одним модулем.)

●Arbitrarily регулируемое выходное напряжение, CC-CWAuto-control (поддержка одиночных или нескольких литиевых батарей или литиевых железных фосфатов или свинцово-кислотных батарей, высокой мощности.)

● Анти-рефлюкс входного идеальный диод, Меньше потери

●Synchronized выпрямитель понижающий цепиВысокая эффективность и низкая температура

● Полная зарядка аккумулятора управления, Полная остановка наполнения, он не всегда стекается вниз., эффективное предотвращение высыхания электролита

● Плюс или minus0,5 % высокий точный разрез напряжения

● Максимальная поддержка солнечной энергии: 80 Вт

●PWM частота переключений: 600 кГц, высокая частота, низкое сопротивление и высокая эффективность

● Постоянный ток зарядки устанавливается внешним сопротивлением(Preset5000mA)

● Токовая Зарядка аккумуляторов с глубокой разрядкой

● Двойные индикаторы состояния зарядки и состояния зарядки(Зарядка красного света/полный зеленый свет/без батареи или входа)

● Мягкие старт Функция

● Защита от перенапряжения на конце аккумулятора

● Не использовать солнечную энергию, а также служить laptop9-22VAdapterУниверсальные ящики для хранения

● 7большой объем селяне фильтрующая емкость mlcc, SUMIDACopper полоса индуктор, Более стабильная работа и больший ток выхода

Готовый продукт параметры:
\

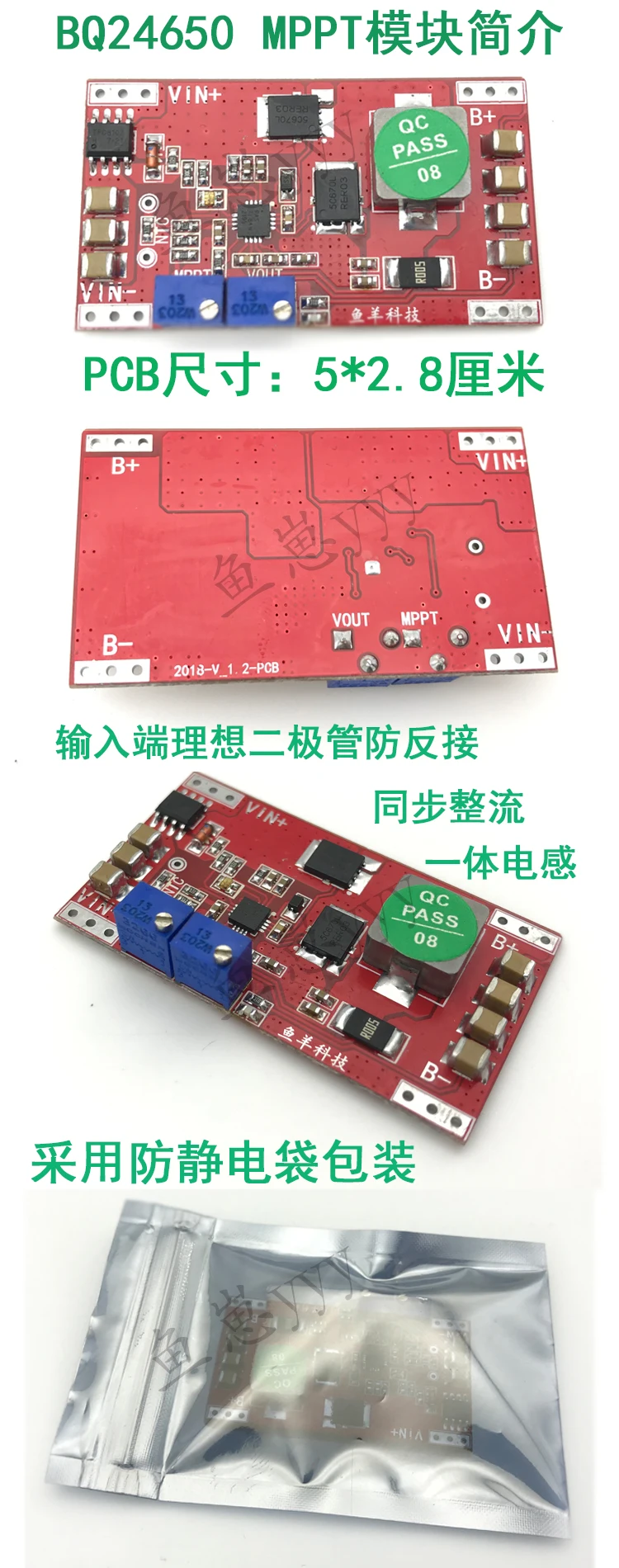

Объем:50 мм * 28 мм * 10 мм, 11 г, ультра-тонкий и ультра-маленький, без давления в вилке Солнечный блок управления
\
Входное напряжение:5-22 в (абсолютное максимальное напряжение 26В, рекомендации ниже than20VUse. вход должен быть больше, чем выходное напряжение oh)
\
Выходное напряжение:4.2V-22 VPlus или minus0.5 % прецизионная регулировка потенциометра, только кровяное давление может быть понижено., выход должен быть ниже входного сигнала
\
Выход ток:Default5A, один покупатель более 20, чем один, может быть customized2A, 2. 5A, 4A, 5A, 5 AThe выше предложения добавить тепловыделение
\
Рулонный ток:Default0.5A, 0,1 двойной выходной ток
\
Выходного тока:Default0.5A, 0,1 двойной выходной ток
\
Эффективность зарядки:96% @ 16Vinput12V5Aoutput
\
Утечка без зарядки: 200 uaaaоколо

Инструкции по уходу за изделием

Предупреждение!

Для первой зарядки мониторинга напряжения батареи плотно прилегает к предотвращает излишнюю зарядку! Не используйте устройство для зарядки литиевых батарей без защитной пластины!

Параллельное соединение на входе, когда в use20vоколо одного wayTVSand1000uFLeft и правого емкости, выходное параллельное соединение 16vleft и Right one-wayTVSand1000uFLeft и right capacances, повторное подключение в series5ARight и левые предохранители для автомобильных аккумуляторов. В противном случае, это очень легко сгореть из-за больших помех автомобиля.

Эта схема может использоваться только для литий-ионных элементов с защитой от прямого заряда солнечных батарей.
\
Наш магазин не несет ответственности за любые повреждения, такие как взрыв батареи, вызванный любой проблемой!
\
Как показано в детской таблице, схема без анти-обратного соединения, она будет выгорать.! Не ошибитесь положительные и отрицательные полюса!
\
Индикатор состояния:Огнетушитель = без входа или без батареи, gules = зарядка, зеленый = полный, красный Сцинтилляция = неисправность (если температура высока, батарея перенапряжения)
\

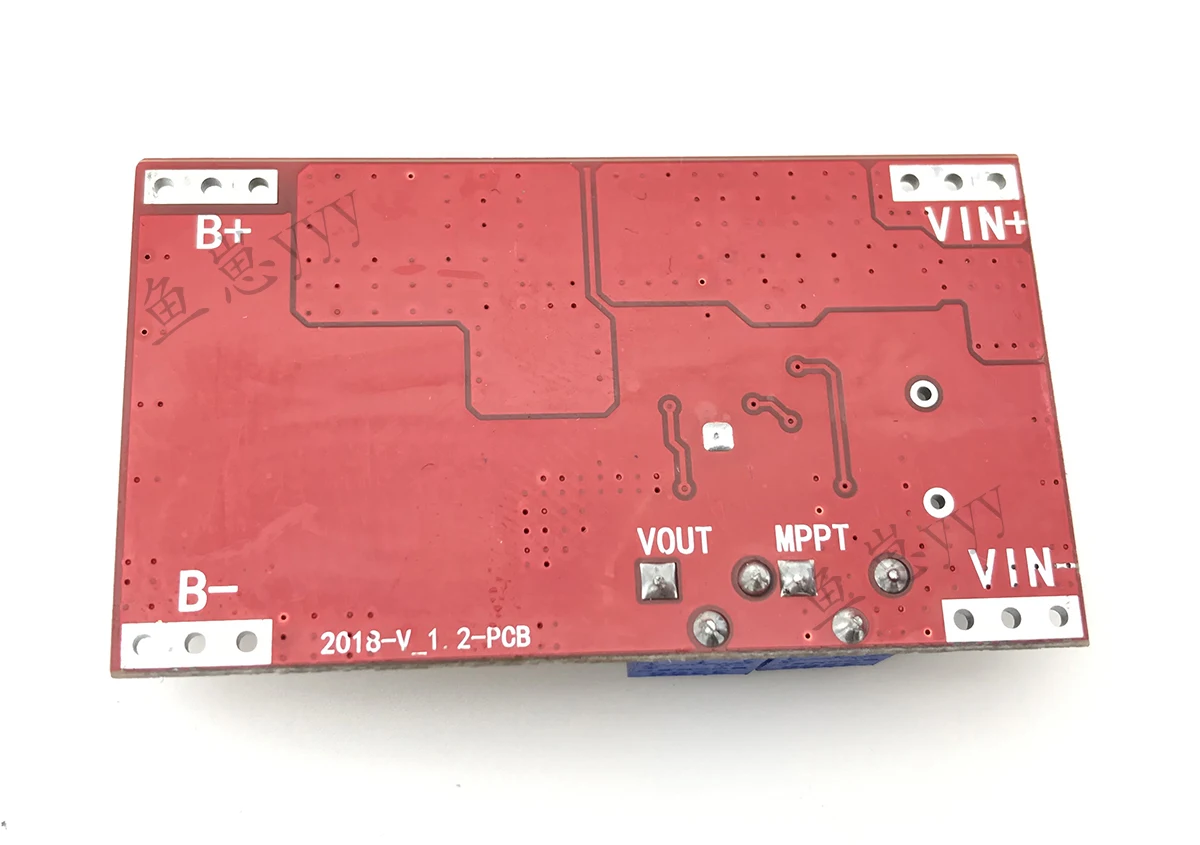

Если вы хотите приклеить радиатор, рекомендуется приклеить его к задней части монтажной платы. Рядом с входным положительным транзистором максимальной мощности, там, где тепло концентрируется.

Способ регулировки с помощью регулируемого источника питания:
\
1: поверните Регулируемый источник питания в солнечное напряжение (nominal18VSolar energy is generally15-16V) Подключите к входу модуля.
\
2: выходное напряжение мультиметр для измерения напряжения ворота измерительный модуль, сначала Отрегулируйте Заводной потенциометр до тех пор, пока нет выходного напряжения, затем медленно против часовой стрелки Регулируемый mpptпотенциометр до только выхода.
\
3: Включите напряжение регулируемой мощности supply1v, чтобы обеспечить стабильность работы, выходное напряжение мультиметр для измерения напряжения ворот измерительный модуль, тонкий потенциометр tuningcvпотенциометр, в этот момент выходное напряжение колеблется. (Потому что батареи нет.) наивысшую ценность Колебания-это напряжение, при котором окончательная Зарядка останавливается. as8.0-8,4 Vwave, that8.4VIt является окончательным напряжением от заряда. если колебания необходимо уменьшить, на выходе может быть добавлен большой электролитический конденсатор Конец. 。
\
4: все измерения подключения солнечных панелей и аккумулятор и зарядное устройство для первой зарядки, пожалуйста, пристально следить за ли выходное напряжение является правильным для предотвращает излишнюю зарядку.!

Способы регулировки с использованием солнечных панелей:
\
1: Подключите солнечную панель к входу модуля.
\
2: выходное напряжение мультиметр для измерения напряжения ворота измерительный модуль, сначала Отрегулируйте Заводной потенциометр до отсутствия выходного напряжения, затем Отрегулируйте потайной потенциометр вращается против часовой стрелки полукруг, пока он не имеет точно выход.
\
3: тончайший потенциометр, в этот момент выходное напряжение колеблется. (Потому что батареи нет.) наивысшее значение колебания-это напряжение, при котором окончательная Зарядка останавливается., as8.0-8,4 Vwave, that8.4VIt является окончательным напряжением от заряда. если колебания необходимо уменьшить, на выходе может быть добавлен большой электролитический конденсатор.
\
4: выход доступа к в основном мертвым батареям, Измерение тока зарядки серийным амперометром, тонкое туннелирование mpptпотенциометры максимально увеличить ток зарядки (обязательно Отрегулируйте, когда солнце светит непосредственно в солнечные дни), пожалуйста, внимательно изучите выходную мощность для первого заряда.Ли давление правильно предотвращает излишнюю зарядку!

Исходное напряжение различных батарей:
\
3,7 Vlithium батарея-4,2 V 2strand8. 4 V 3strand12. 6 V 4strand16. 8 V
\
3,2 VLithium железная фосфат батарея -- 3,6 V 2strand7. 2 V 3strand10. 8 V 4strand14. 4 V
\
6vlead-кислотный аккумулятор-6,8 в
\
12vlead-кислотный аккумулятор -- 13,6 В
\
Никель-водород или никель-кадмиевый аккумулятор не рекомендуется!

\
\

\
\
