Абсолютный кодировщик Одноконтурный многодисковый абсолютный RS485 SSI текущий

Абсолютный кодировщик Одноконтурный многодисковый абсолютный RS485 SSI текущий

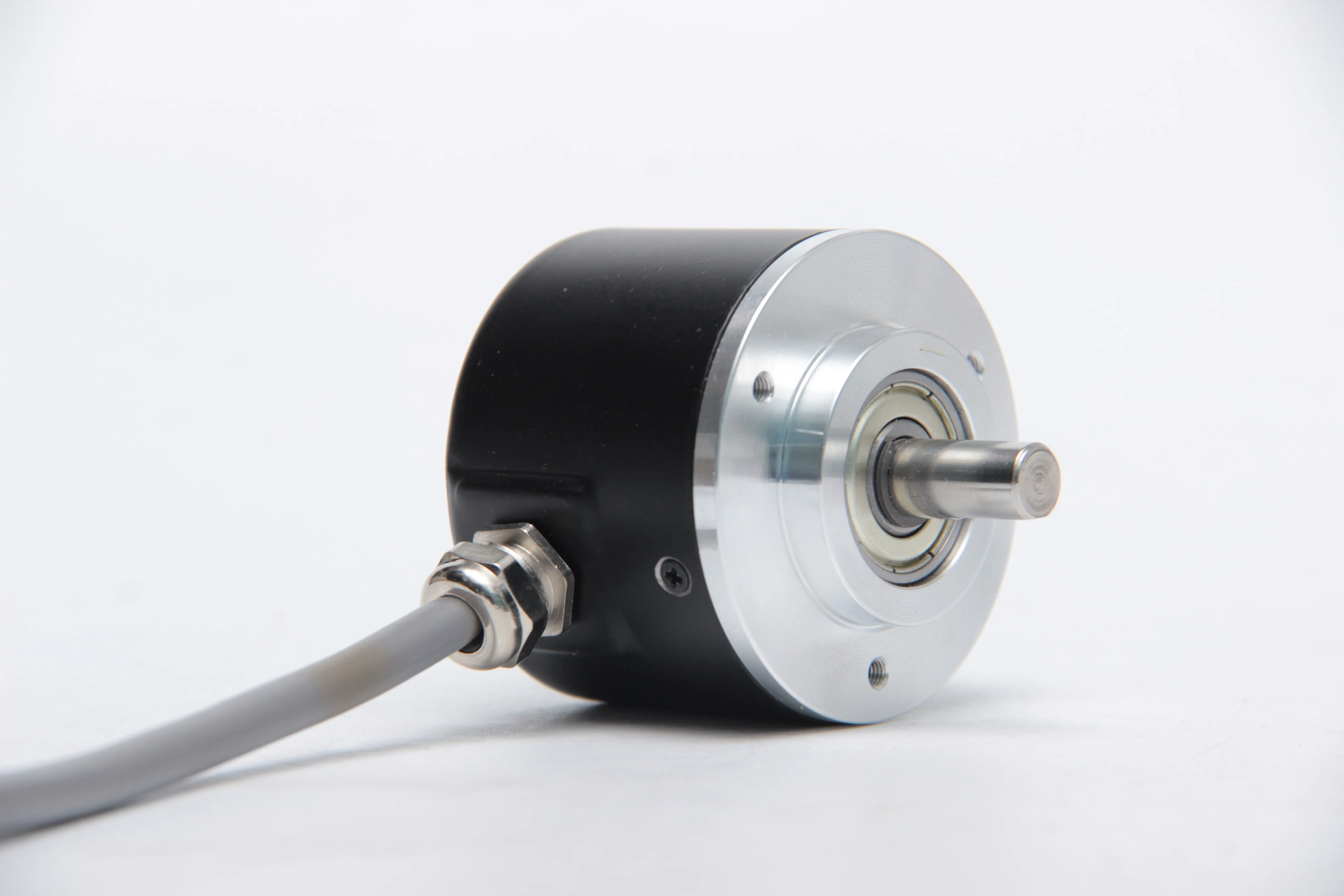

Тип 1: Размеры: диаметр 38 мм, размер выхода: 6 мм выход вала, разрешение: абсолютное значение 10 бит (1024) электрический интерфейс: MODBUS RTU
Тип 2: Размеры: диаметр 38 мм, размер выхода: 6 мм выход вала, разрешение: абсолютное значение 12 бит (4096) электрический интерфейс: MODBUS RTU
Тип 3: Размеры: диаметр 38 мм, размер выхода: 6 мм Выходная ось, разрешение: абсолютный 14 бит (16384) электрический интерфейс: MODBUS RTU

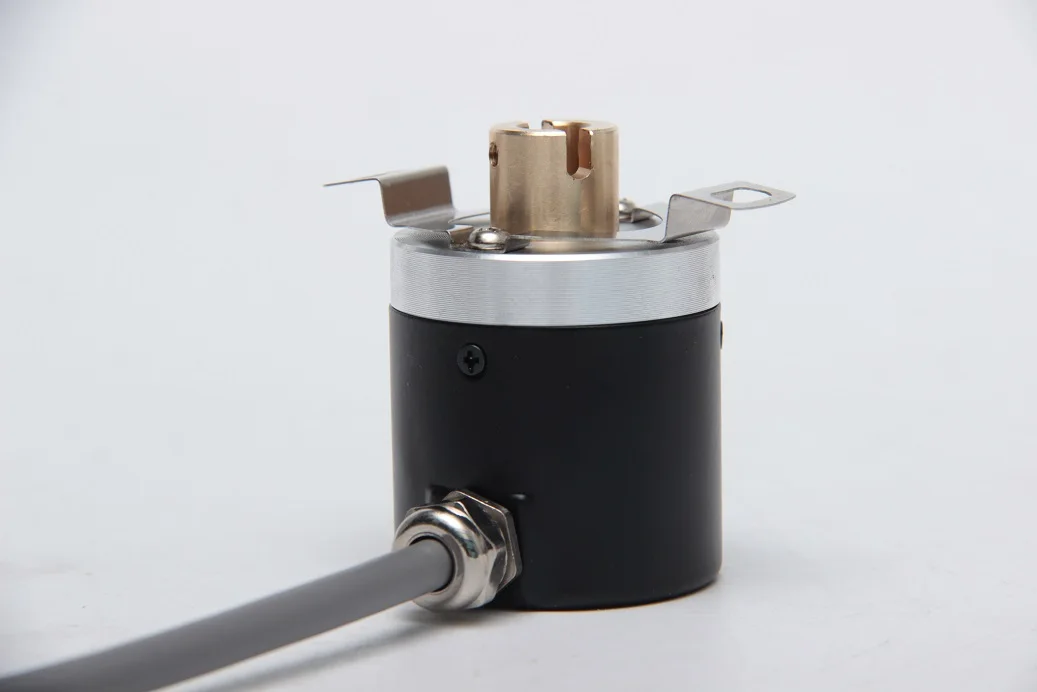

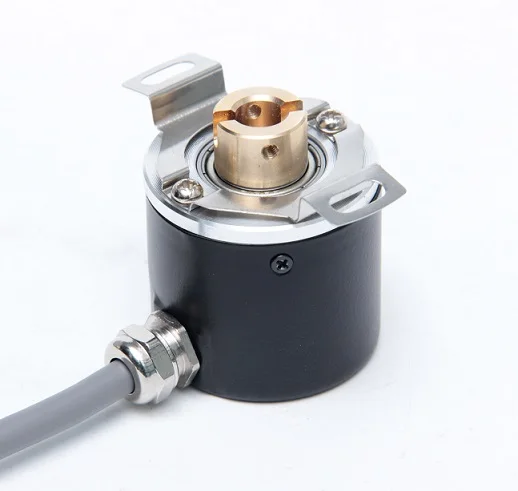

Тип 4: Размеры: диаметр 38 мм, выход глухих отверстий 8 мм, разрешение: абсолютное значение 10 бит (1024) электрический интерфейс: MODBUS RTU
Тип 5: Размеры: диаметр 38 мм, выход глухих отверстий 8 мм, абсолютный 12 бит (4096) электрический интерфейс: MODBUS RTU
Тип 6: Размеры: диаметр 38 мм, выход глухих отверстий 8 мм, абсолютный 14 бит (16384) электрический интерфейс: MODBUS RTU
Тип 7: Размеры: диаметр 58 мм, размер выхода: 8 мм Выходная ось, разрешение: абсолютное значение 10 бит (1024), электрический интерфейс: MODBUS RTU
Тип 8: Размеры: диаметр 58 мм, размер выхода: 8 мм Выходная ось, разрешение: абсолютное значение 12 бит (4096) электрический интерфейс: MODBUS RTU
Тип 9: Размеры: диаметр 58 мм, размер выхода: 8 мм Выходная ось, разрешение: абсолютное значение 13 бит (8192)
Электрический интерфейс: SSI
Тип 10: Размеры: диаметр 58 мм, размер выхода: 8 мм выход вала, абсолютное значение 14 бит (16384) электрический интерфейс: MODBUS RTU

Наш магазин имеет различные разрешения и выходные интерфейсы. Добро пожаловать на выбор! (примечания о покупке)

▪RS485Free Agreement(orModbus RTU)/SSI/аналоговый выход, удобное соединение различных kindsPLC, HMIAnd верхней компьютерной техники

\
\

▪Многофункциональный, многофункциональный, прямое соответствие с одним углом обзора, измерение длины

\
\

▪Широкое рабочее напряжение, очень низкое потребление тока

\
\

▪Установка линии внешнего позиционирования, простая установка, нет необходимости менять

\
\

\
\

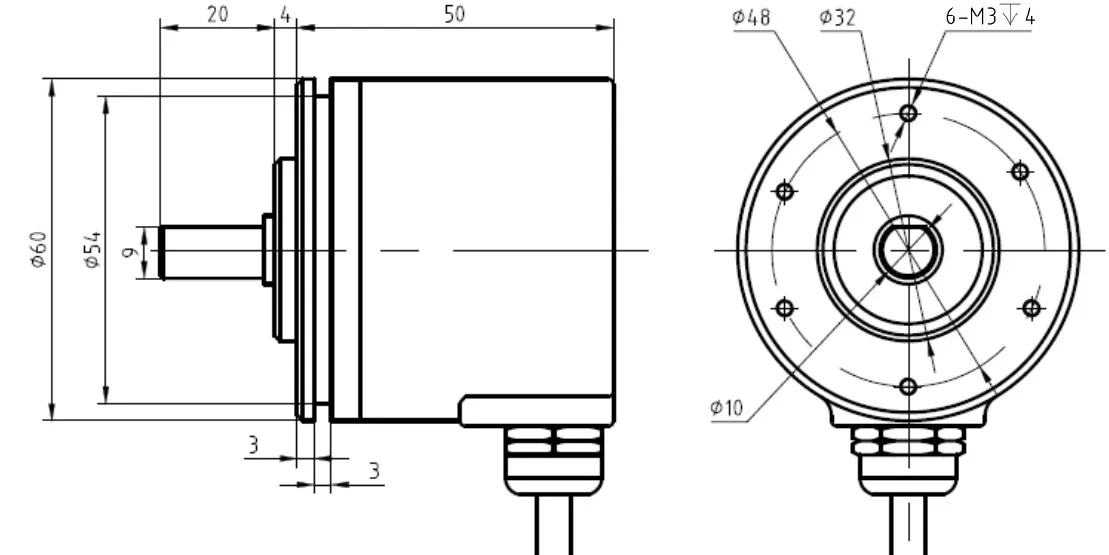

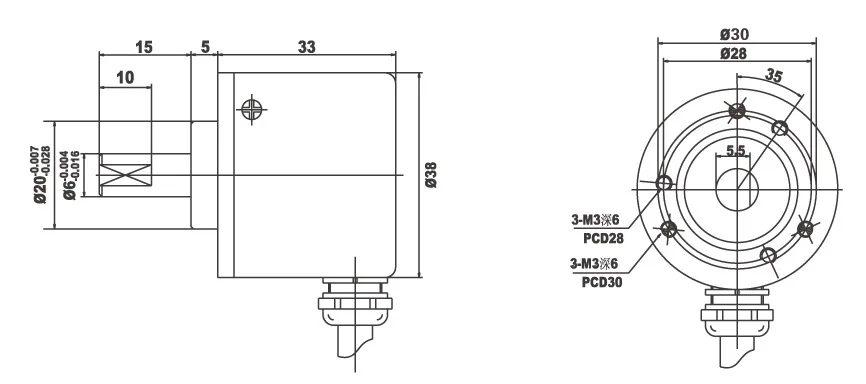

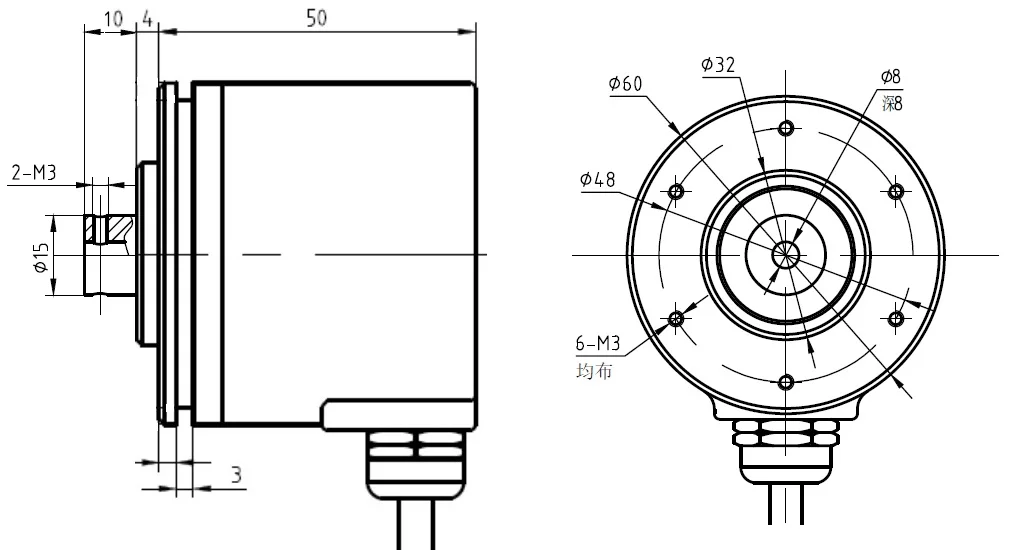

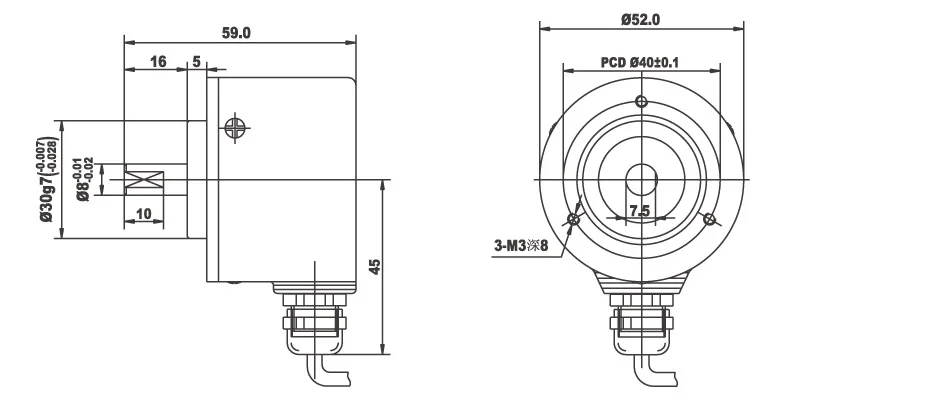

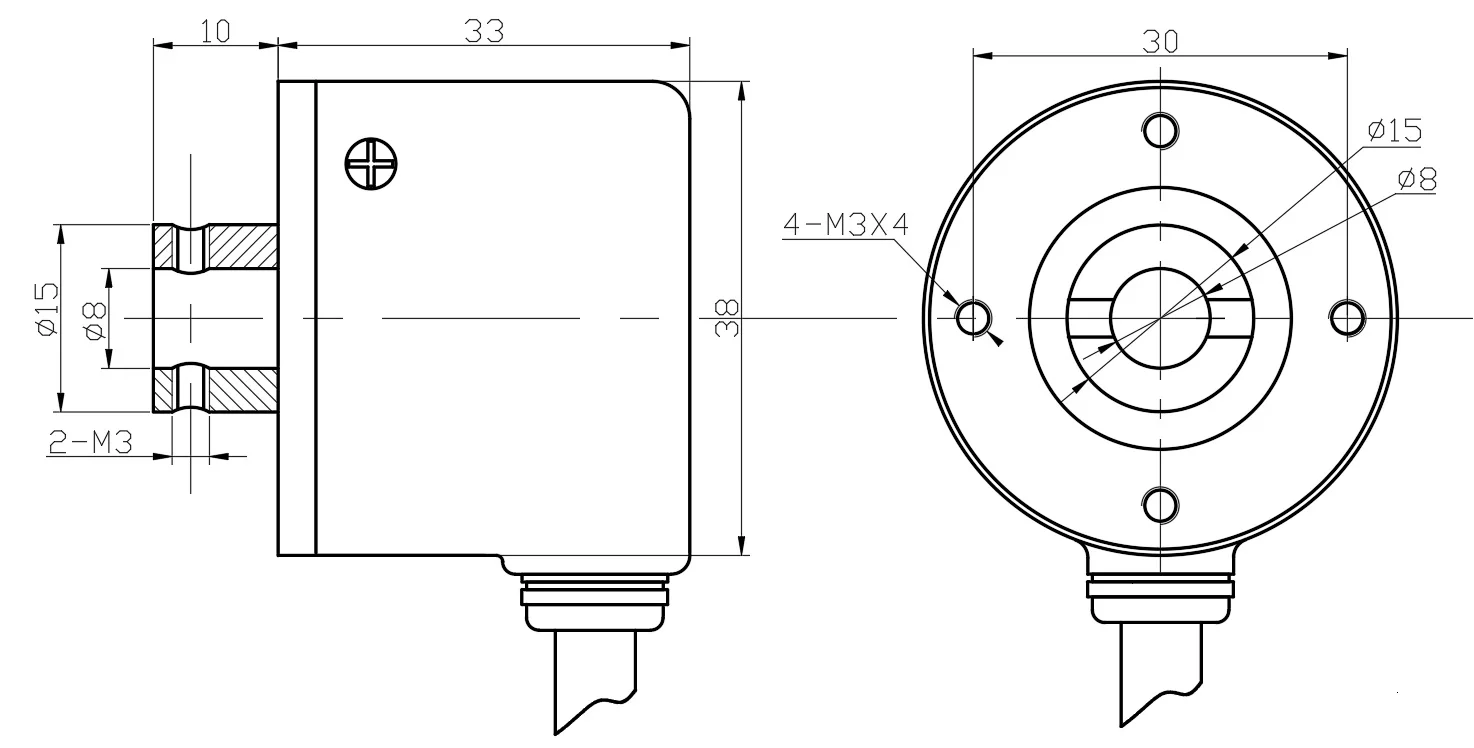

Размер формы:

\
\

(1) Внешний диаметр 38 мм, выход 6mmAxis

\
\

\
\

(2) Внешний диаметр 38 мм, выход отверстия 8 мм

\
\

\
\

(3) наружный диаметр 50 мм, выход 8mmAxis

\
\

\
\

(4) Внешний диаметр 60 мм, выход 10mmAxis

\
\

\
\

(5) наружный диаметр 60 мм, выход отверстия 8 мм

\
\

\
\

Электрический интерфейс:

\
\

(1) Бесплатное соглашение rs485. активный отправитель, то есть кодировщик активно отправляет данные на хост-компьютер.

\
\

Baud rate19200, 8 для данных, 1 бит стоп бит, без проверки, интервал передачи is10mS.

\
\

\
\

Объясните:

\
\

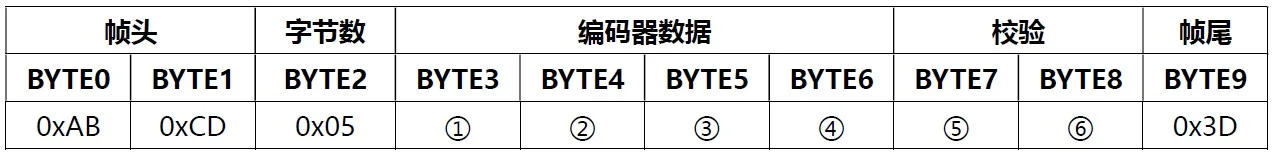

① Кодировщик угол данных High8position

\
\

② Угол кодировщика данных Low8position

\
\

③ 0X00

\
\

④ 0XFF

\
\

⑤ Накопление байтов = BYTE2 + BYTE3 + BYTE4 + BYTE5 + BYTE6

\
\

Byte XOR = BYTE2 ^ BYTE3 ^ BYTE4 ^ BYTE5 ^ BYTE6

\
\

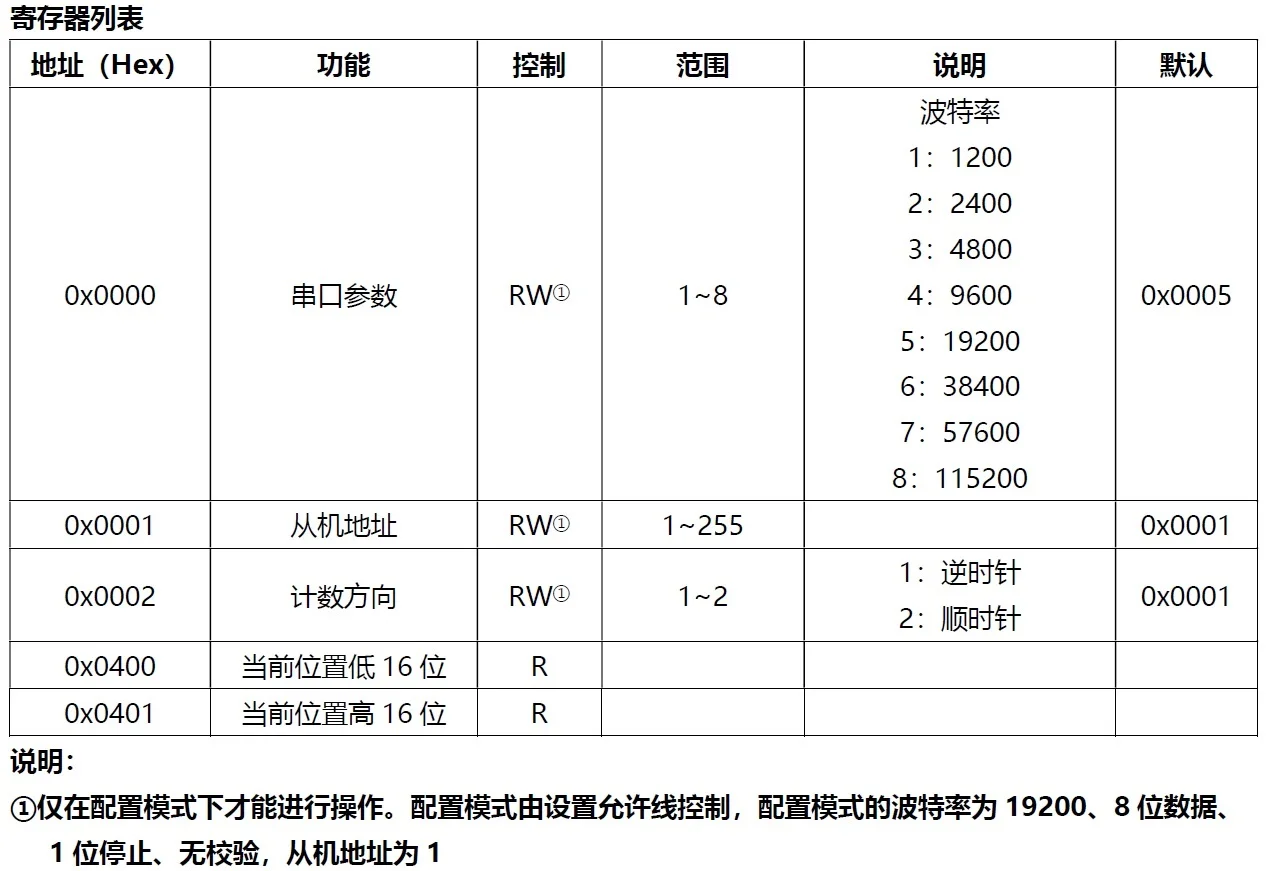

(2) RTUAgreement MODBUS, кодировщик является подчиненным, может работать параллельно с несколькими кодами, рабочий адрес кодировщика может быть изменен, скорость связи, направление данных и другие параметры.

\
\

\
\

\
\

\
\

Пример:

\
\

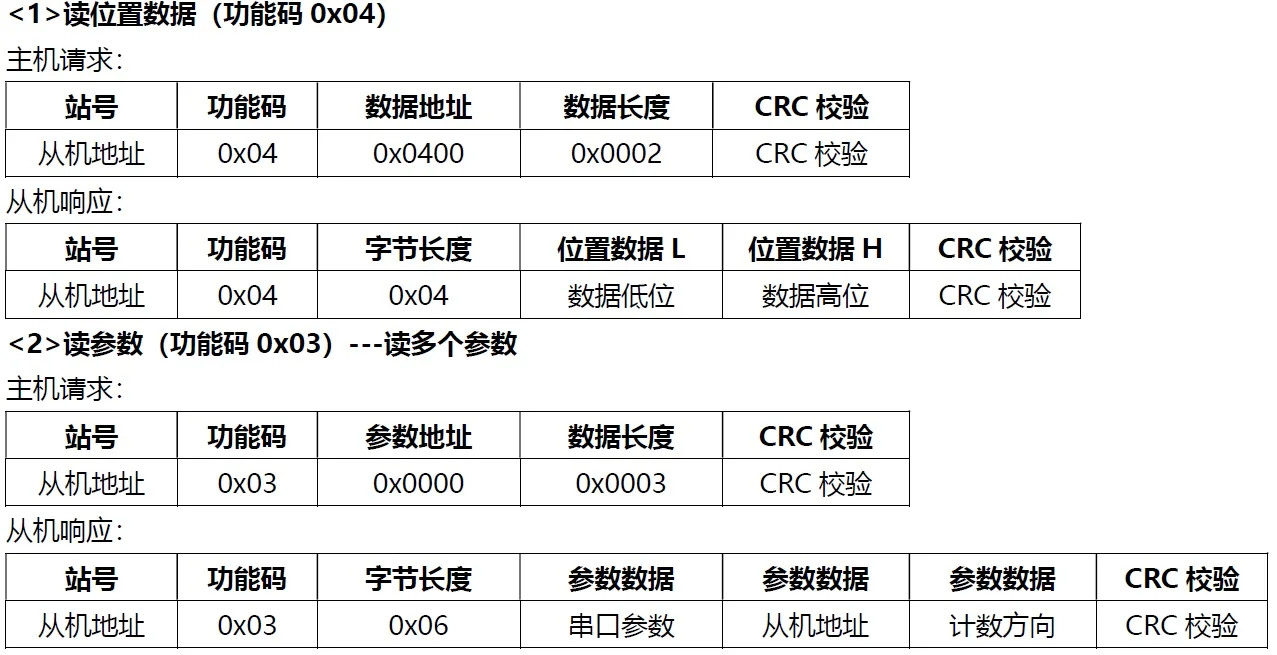

04 код функции (чтение данных о местоположении):

\
\

Запрос хоста: 01 04 04 00 00 02 70 FB

\
\

Ответ раба: 01 04 04 08 C7 00 48 19

\
\

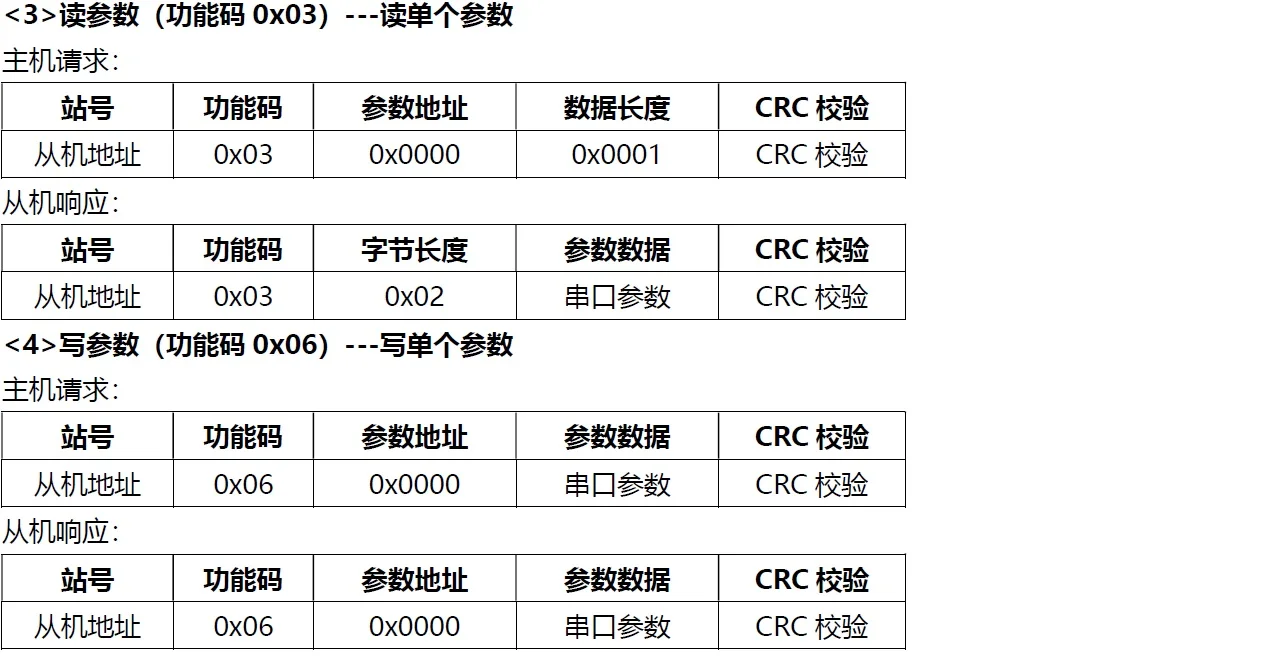

03 функциональный код (чтение параметров последовательного порта):

\
\

Запрос хоста: 01 03 00 00 00 01 84 0A

\
\

Ответ раба: 01 03 02 00 05 78 47

\
\

03 функциональный код (адрес считывателя):

\
\

Запрос хоста: 01 03 00 01 00 01 D5 CA

\
\

Ответ раба: 01 03 02 00 01 79 84

\
\

03 функциональный код (направление считывания и подсчета):

\
\

Запрос хоста: 01 03 00 02 00 01 25 CA

\
\

Ответ раба: 01 03 02 00 01 79 84

\
\

03 код функции (чтение нескольких параметров):

\
\

Запрос хоста: 01 03 00 00 00 03 05 CB

\
\

Ответ раба: 01 03 06 00 05 00 01 00 01 7D 75

\
\

Код функции 06 (Параметры последовательного порта записи):

\
\

Запрос хоста: 01 06 00 00 00 04 88 09

\
\

Ответ раба: 01 06 00 00 00 04 88 09

\
\

Код функции 06 (адрес записи):

\
\

Запрос хоста: 01 06 00 01 00 02 59 CB

\
\

Ответ раба: 01 06 00 01 00 02 59 CB

\
\

Код функции 06 (Направление счета записи):

\
\

Запрос хоста: 01 06 00 02 00 02 A9 CB

\
\

Ответ раба: 01 06 00 02 00 02 A9 CB

\
\

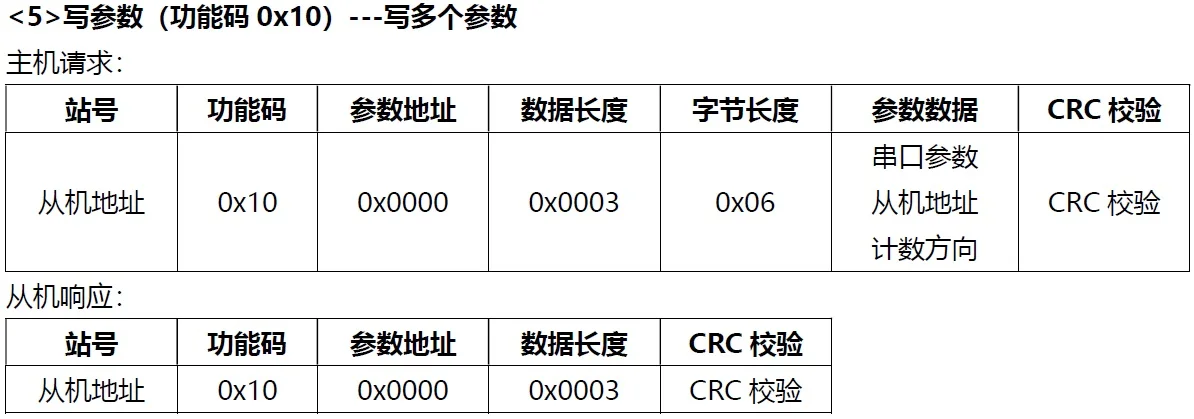

10 функциональных кодов (напишите несколько параметров):

\
\

Запрос хоста: 01 10 00 00 00 03 06 00 05 00 01 00 01 BA 80

\
\

Ответ раба: 01 10 00 00 00 03 80 08

\
\

\
\

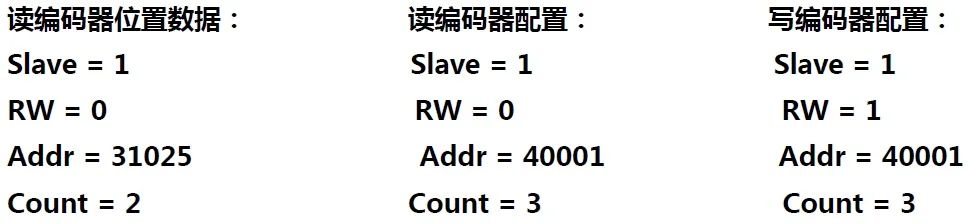

Пример: Siemens?PLCTo Настройка

\
\

\
\

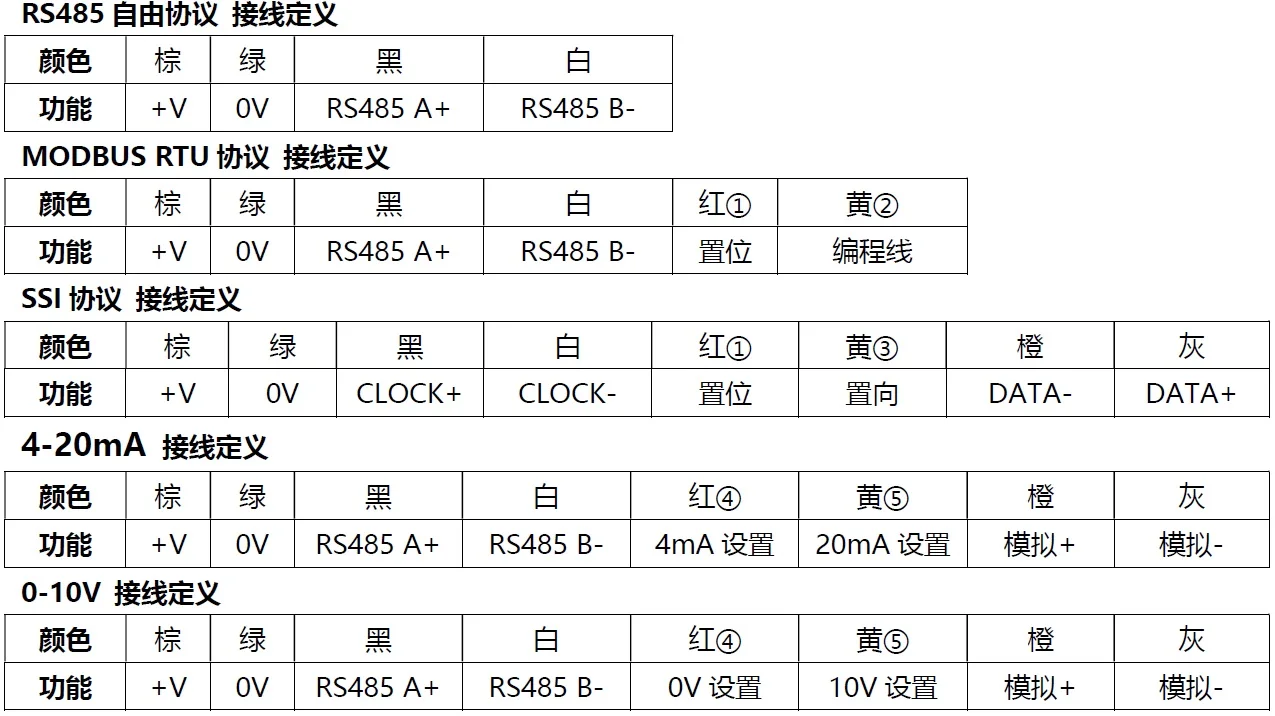

Определение проводки:

\
\

\
\

\
\

①Эта линия устанавливает текущее местоположение to0, доступ во время установки + V, доступ во время нормального действия 0V(Кратковременный контакт, не часто используется, только для изменений)

\
\

②Доступ при смене параметров + V, отсоедините линию, чтобы сохранить текущие настройки после завершения изменения, доступ во время обычной операции 0В (Контакт по программированию)

\
\

③Прежде чем кодировщик включится, Подключите эту линию + и удерживайте ее, включите питание кодировщика, обратную передачу данных(Долгосрочный контакт)

\
\

④Эта линия устанавливает текущее местоположение to4mA/0Vspot, доступ в установленное время + V, доступ во время обычной операции 0V(Кратковременный контакт)

\
\

⑤Эта линия устанавливает текущее местоположение20 мА/10 вТочка, доступ во время установки+ V, Доступ во время нормальной работы0 В(Кратковременный контакт)

\
\

(3)SSIAgreement, сигнал серии ssisynchanged, QuadrilateralRS422Pattern, пара сигналов синхронизации, пара сигналов передачи данных,Подключается к SiemensPLC, в отличие от рекламы некоторых производителей, не может подключаться.

\
\

Скорость SSICommunication равна as1MHz, подходит для приложений с высокой частотой отклика.

\
\

Передача данных принимает серый формат кода, сильная способность анти-помех.

\
\

\
\

Как показано на рисунке. Абсолютное значение положения кодировщика срабатывает сигнал часов от главного устройства, начиная с высоты серого кода, выходной последовательный сигнал синхронизируется с сигналом часов. Сигналы часов отправляются с основного устройства, выход в общем количестве цифр кодирующих импульсов, когда сигнал не передается, часы и биты данных высоки.
\
T = 1-10us ; t2 = t3 = 1/2T ; t1 ≤ 0.5us; t4 ≥ 30us
\
Среди, TClock cycle;t4For dead time, это время высокого уровня часов для чтения следующих данных.
\
N = 13 ,14 --- в зависимости от общего количества кодеров.

\
\

Выход кодера-это серый циклический код, сначала получите эксклюзивный или простой, декодирование от высоких бит до бинарного кода.

\
\

(4) аналоговый выход, выходной ток или напряжение, кодировщик Имеет выходную защиту цепи, сильная надежность.

\
\

\
\

Вы можете использовать линию настроек для установки диапазона, простой и прямой. Вы также можете использовать программное обеспечение ПК для определения диапазона. Когда диапазон известен, прямая установка после завершения установки, устраняет шаги настройки.Аналоговый кодер может заменить традиционный потенциометр, сверхдлительный срок службы.

\
\

\
\

Кодировщик может пройти Assistant ассистент последовательного порта/MODBUS POLL/настроенное программное обеспечение Setting параметры настройки и данные мониторинга, если вам нужно, пожалуйста, свяжитесь со службой поддержки клиентов.

\

\
\

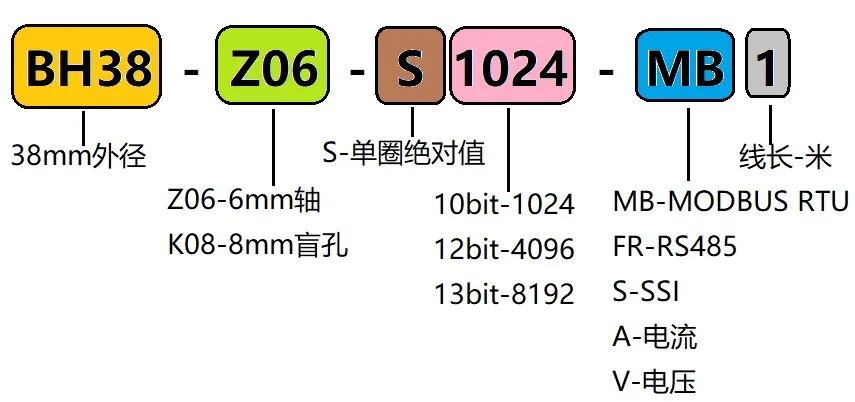

Определение типа товара:

\
\

\
