1. Описание:

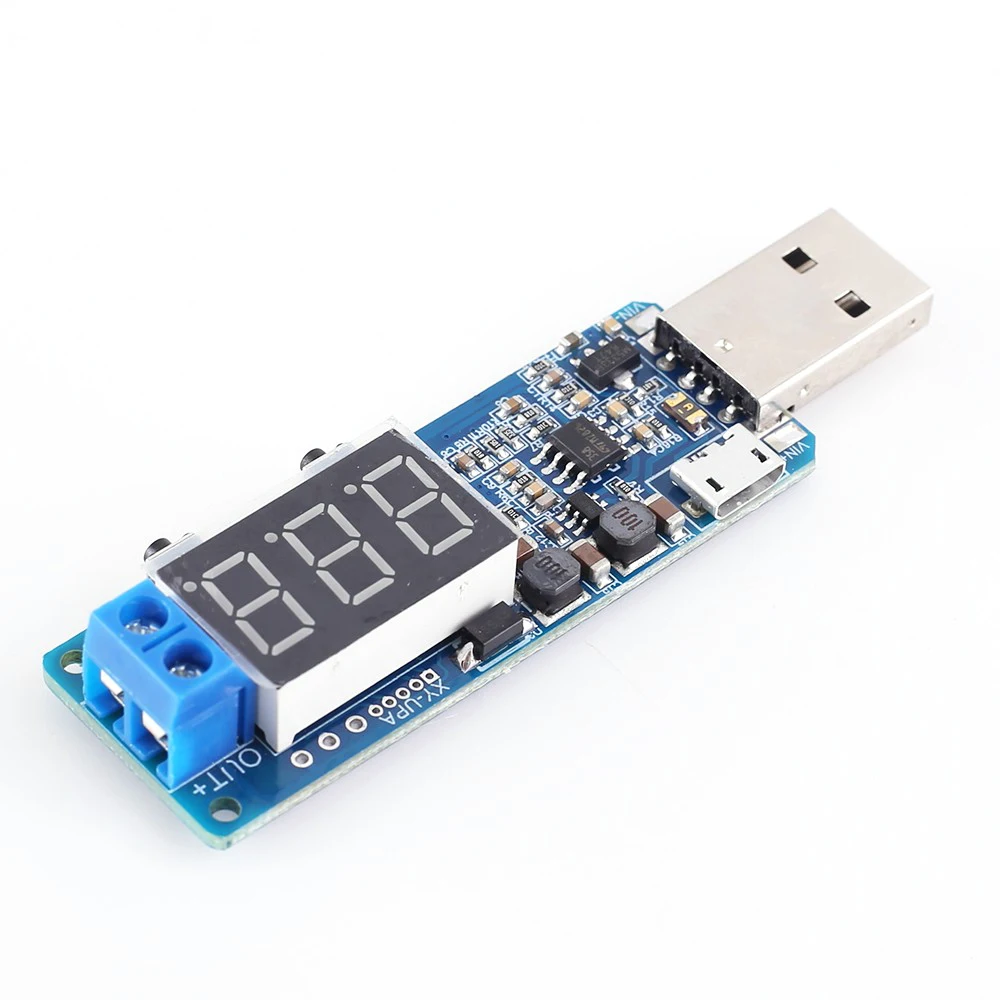

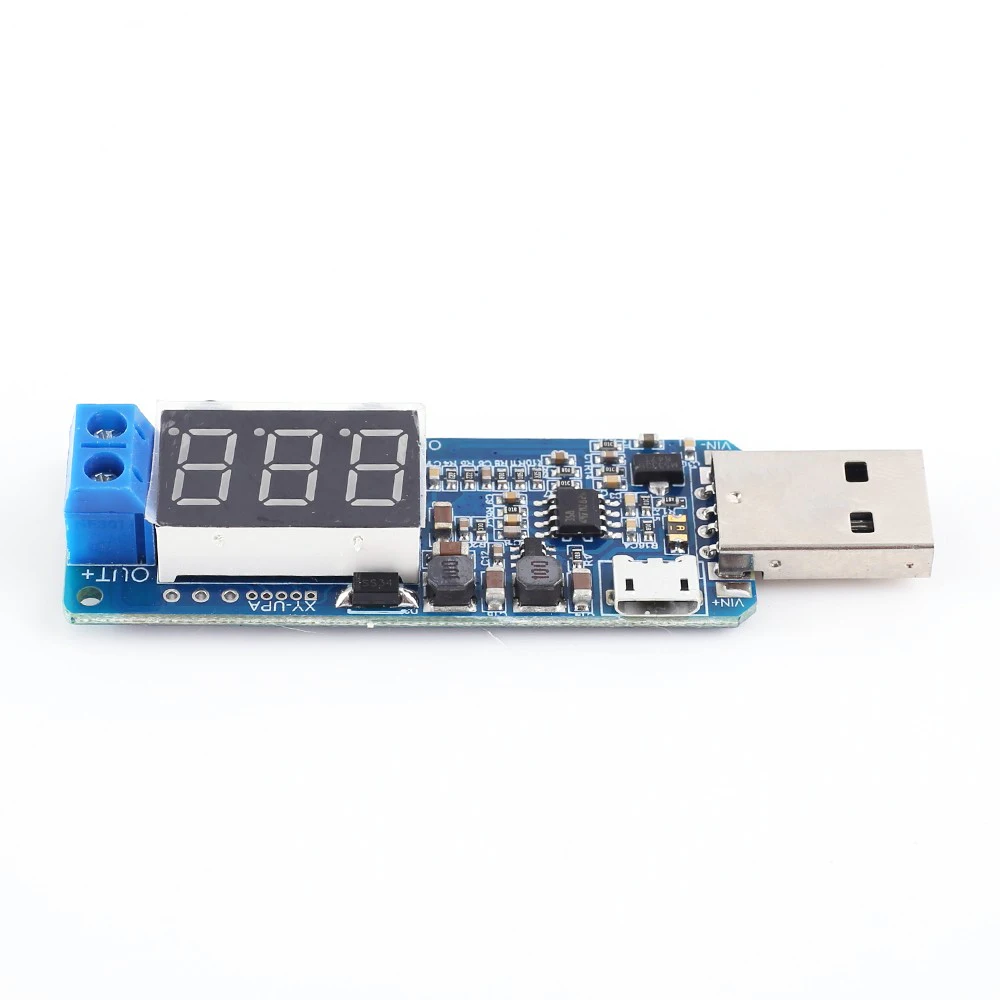

XY-UPA-это инструмент со встроенным Повышающий Модуль источника питания и многофункциональный амперметр напряжения.

Его можно использовать как Повышающий Модуль источника питания. Он может преобразовывать в постоянный ток 3,5 В ~ 12 В в постоянный ток 1,0 В ~ 24 В и мощность составляет около 2 Вт ~ 3 Вт.

Это очень подходит для технических инженеров для разработки, отладки приборов, послепродажного обслуживания путешествий инженеров и т. д.

2. Особенности:

1>. Включен/отключен выход

2>. Включение/выключение дисплея

3>. Поддержка защиты от перегрузки по току

4>. Поддержка защиты под напряжением

5>. Поддержка защиты от превышения мощности

6>. Поддержка режима сна

7>. Поддержка трех методов ввода

8>. Поддержка калибровки напряжения и тока

3. Параметры:

1>. Название продукта: XY-UPA USB понижающий преобразователь напряжения

2>. Номер товара: XY-UPA

3>. Входное напряжение: DC 3,5 В ~ 12 В

4>. Выходное напряжение: постоянный ток 1,0 В ~ 24 В

5>. Точность отображения напряжения: +/-0.5%

6>. Разрешение дисплея напряжения: 0,1 в

7>. Точность отображения тока: +/-0.1%

8>. Текущее Разрешение дисплея: 0.01A

9>. Выходная мощность:

9,1>. Выход 1,0-2 в, выходная мощность в пределах 2 Вт;

9,2>. Выход 2в-24в, выходная мощность в пределах 3 Вт;

10>. Дисплей: 3 Бит Красный цифровой дисплей трубки;

11>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

12>. Диапазон рабочей влажности: 0%-95% относительной влажности

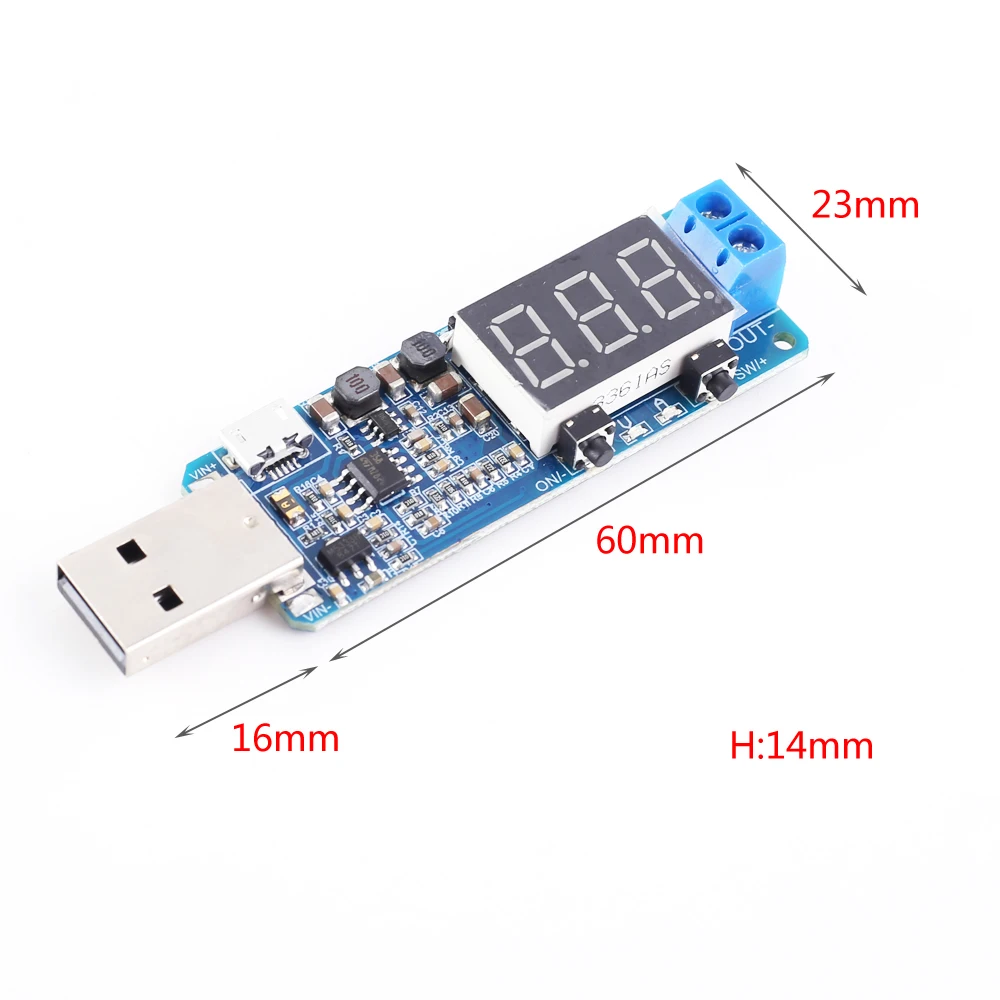

13>. Размер: 76*23*14 мм

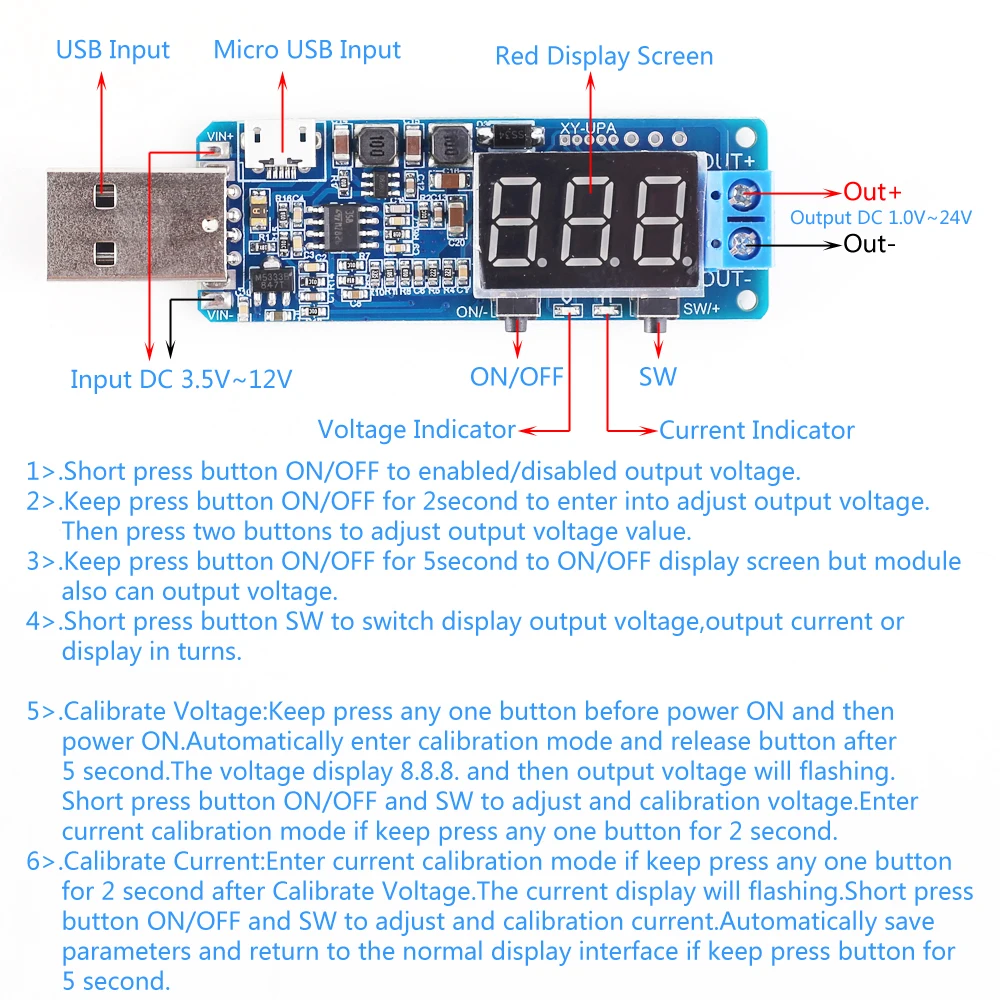

4. Функция кнопки:

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2>. Короткое нажатие кнопки «Вкл/Выкл» для включения/отключения выходного напряжения.

3>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 2 секунд для ввода в регулировку выходного напряжения.

4>. Удерживайте кнопку «Вкл/Выкл» в течение 5 секунд для включения/выключения дисплея, но модуль также может выводить напряжение.

5>. Короткое нажатие кнопки «sw'» для переключения отображения выходного напряжения, выходного тока или дисплея по очереди.

5. Защитная функция:

1>. Защита от низкого напряжения: модуль автоматически выключает выход и отображает 'lvp', если выходное напряжение меньше 0,8 В.

2>. Защита от перегрузки по току: модуль автоматически выключает выход и отображает «OCP», если выходной ток более 2 А.

3>. Защита от избыточной мощности: модуль автоматически выключает выход и отображает «OPP», если выходная мощность более 3 Вт.

6. Регулировка выходного напряжения:

1>. Удерживайте нажатой кнопку «Вкл/Выкл» в течение 2 секунд для ввода в регулировку выходного напряжения.

2>. Мигающий экран.

3>. Короткое нажатие кнопки «sw'» для увеличения значения напряжения в одном блоке. Пользователь также может удерживать нажатие кнопки для быстрой регулировки.

4>. Короткое нажатие кнопки «Вкл/Выкл» для уменьшения значения напряжения в одном блоке. Пользователь также может удерживать нажатие кнопки для быстрой регулировки.

5>. Удерживайте кнопку «Вкл/Выкл» в течение 2 секунд, чтобы сохранить значение выходного напряжения и выхода.

6>. Его выходной ток нельзя регулировать.

7. Калибровка напряжения/тока:

1>. калибровка напряжения: удерживайте Нажатие любой одной кнопки перед включением питания, а затем включите питание. автоматически введите режим калибровки и отпустите кнопку через 5 секунд. дисплей напряжения '8. 8,8 'и затем выходное напряжение будет мигать. короткое нажатие кнопки «Вкл/Выкл» и «sw» для регулировки и калибровки напряжения. введите текущий режим калибровки, если удерживайте одну кнопку в течение 2 секунд.

2>. калибровка тока: Введите режим калибровки тока, если удерживайте нажатой любую кнопку в течение 2 секунд после калибровки напряжения. текущий Дисплей будет мигать. короткое нажатие кнопки «Вкл/Выкл» и «sw» для регулировки и калибровки тока. автоматическое сохранение параметров и возврат к нормальному интерфейсу дисплея, если удерживайте кнопку в течение 5 секунд.

8. Используйте шаги:

1>. Входное напряжение от стандартного USB или Micro USB или «vin +» и «Vin-»;

2>. Включите экран дисплея;

3>. Отрегулируйте кнопку для получения необходимого напряжения;

4>. Подключение нагрузки.

9. Применение:

1>. Обычный источник питания;

2>. Зарядное устройство;

3>. Мощность светодиодного привода;

4>. Дисплей напряжения прибора;

5>. Измерительный прибор;

6>. Испытание цепи;

7>. Преобразование мощности.

10. Примечание:

1>. Это не высокий источник питания, пожалуйста, используйте его в диапазоне мощности.

2>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

3>. Пожалуйста, не делайте коротких выходов.

4>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

5>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

6>. Выходной ток не может поддерживать выходное значение. Он изменяется с нагрузкой. Но он не может превышать установленное значение выходного тока.

7>. Перед использованием ознакомьтесь с руководством и описанием.

11. Упаковка:

1>. 1 шт. XY-UPA USB понижающий преобразователь напряжения
