Оригинальная векторная сетевая антенна NanoVNA H анализатор коротких волн MF HF VHF UHF

Оригинальная векторная сетевая антенна NanoVNA H анализатор коротких волн MF HF VHF UHF

Описание для NanoVNA-H как показано ниже:

Список нановны-н: Mainframe NanoVNA-H (включая аккумулятор 450 мАч) x1, Кабель для передачи данных USB Type-C x1, 25 см USB TypeC-TypeC кабель для передачи данных x1, 20 см SMA Штекерный RG174 RF кабель x2, SMA набор калибровки x1 (O/S/L, по умолчанию мужской, пожалуйста, обратите внимание, если вам нужна женщина или свяжитесь со мной) Разъем SMA female-female x1, Весла для сенсорного экрана и ремешок x1. NanoVNA-H с упаковкой подарочной коробки Частота: 50k-300 МГц 300 м-900 МГц 0,9 г-1,5 ГГц Мощность: 5 В USB (1AMax) S/N: 19

Новая печатная плата поддерживает использование кабеля передачи данных TypeC-TypeC для подключения телефона (старая печатная плата должна использовать линию otg), почувствуйте, что телефон чистый и большой экран!

..

Описание для NanoVNA, как показано ниже:

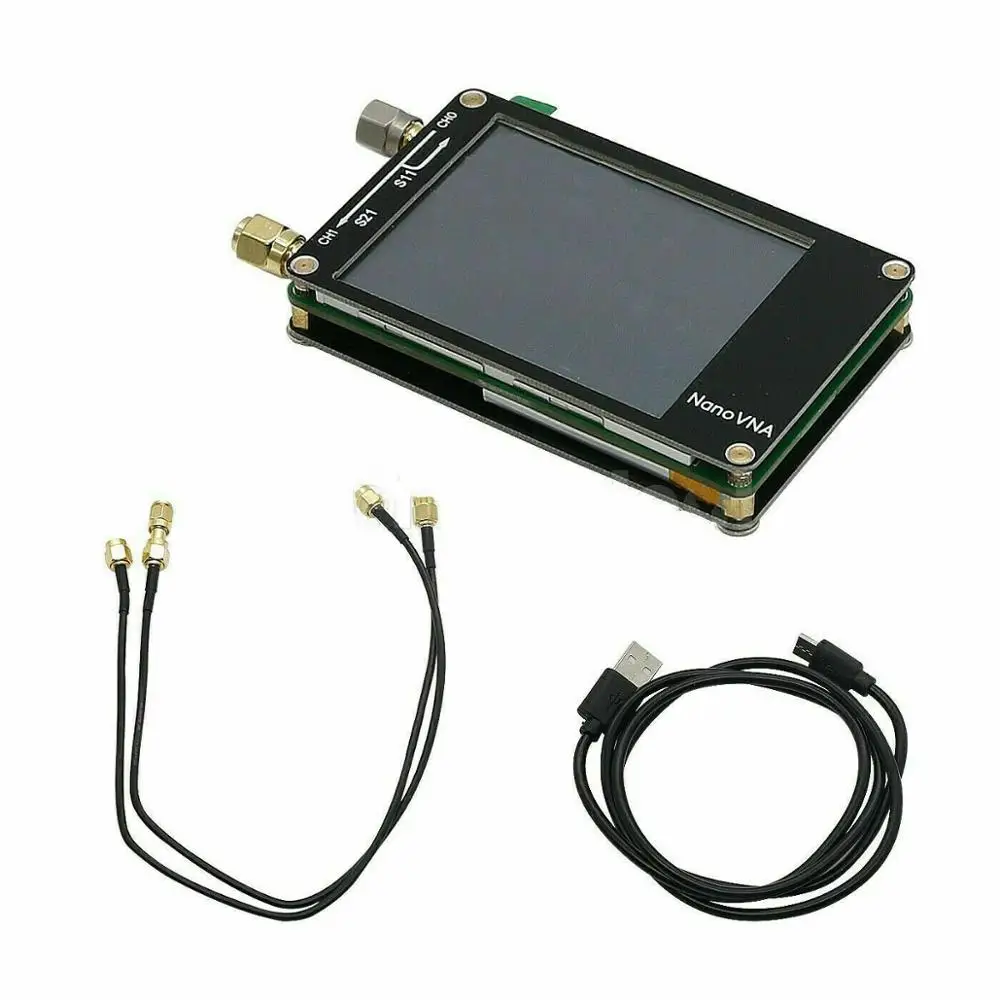

Список упаковки nanovna: Nanovna хост (в том числе 450 мАч батареи) x1, Тип USB-C кабель для передачи данных x1, 30 см SMA кабель со штыревыми соединителями на обоих концах для подключения RG174 ВЧ кабель x2, SMA калибровки шт x1 комплект (O/S/L, по умолчанию, мужской, пожалуйста, обратите внимание, если вам нужен Женский на сайте или связаться со мной) SMA женский разъемы x1.

.

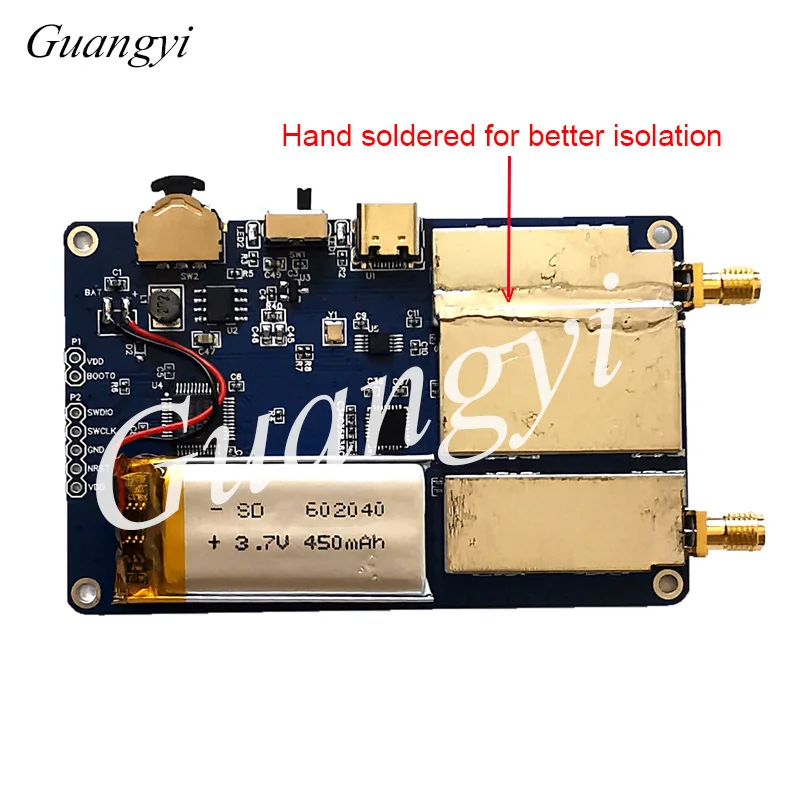

Эта машина основана на проектах с открытым исходным кодом, каждый может клонировать anddiy, но я надеюсь, что вы сможете понять больше, прежде чем начать. Некоторые клиенты сообщили о покупке из других каналов. Производительность nanoVNAPoor, я проверил его и обнаружил, что это была простая копия более ранней версии. Даже щит опущен. Это может привести к серьезному ухудшению производительности, каждая машина Будет строго откалиброван и протестирован перед поставкой. Если у вас есть какие-либо вопросы, вы можете связаться со мной напрямую через Wangwang. Если вы покупаете в другом доме, хотя он описывает производительность, как я. Но это не может быть достигнуто. Я не имею ничего общего с собой, только несу ответственность за продукты, продаваемые в нашем магазине. DIYVector анализатор сети, ссылка на Japanedy555(//twitter.com/edy555) соответствующий дизайн, Модифицированная часть цепи, дополнительная схема управления батареей, RedesignPCB. Простое и практичное программное обеспечение designPCcontrol, сквозное программное обеспечение exportTouchstone(snp) документы для различного дизайна радио и программного обеспечения моделирования. Улучшенный алгоритм частоты, Availabilitysi5351Extended odd harmonics поддерживает частоту измерения to900MHzThe, разработан металлический щит. Уменьшение внешних помех и повышение точности измерений, si5351Direct output50K-300MHzFrequency band предлагает лучшую динамику than70dBDynamics,Extended300M-600MHzBand может обеспечить лучшую динамику than50dBDynamics,600M-900MBand superi. Это абзац. DIYproduct, обеспечивает идеальную функцию измерения векторной сети в размере кредитной карты, насколько это возможно. Содержит a2.8An дюймовый сенсорный экран, аккумулятор 400 мАч, может использоваться offline2hour, для более длинных измерений, пожалуйста, прикрепите мобильную мощность или свяжитесь со мной, чтобы сделать большую версию батареи. 。 измерение TX/RXMode, полное измерение 11ands21параметр, если needs12ands22, требуется ручная замена проводки порта трансивера. Если есть другие дефекты, вы можете связаться со мной. 。

Основные характеристики:

● PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, переключатель)

● Частота измерения: 50 кГц ~ 300 МГц (50 кГц-900 МГц, включение расширенной прошивки)

● Радиочастотный выход:-13 дБм (максимум-9 дБм)

● Точность частоты: <0,5 ppm

● Диапазон измерения: 70 дБ (50 кГц-300 МГц),(50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц), включающий расширенную прошивку);

● Порт SWR: <1,1

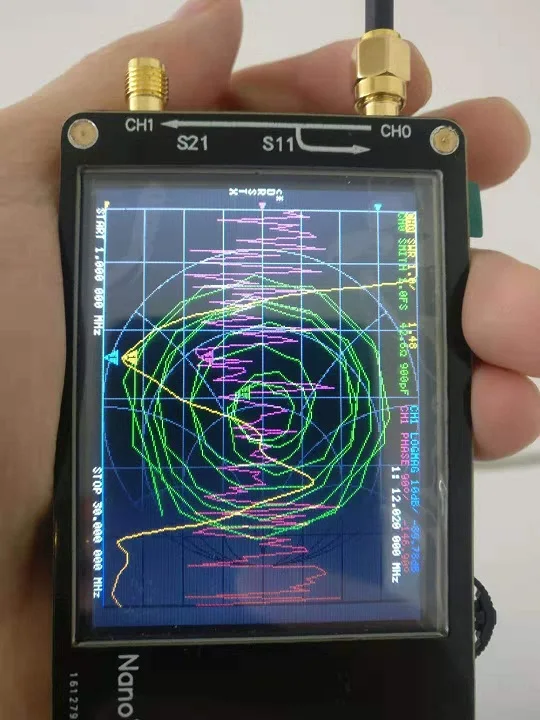

● ЖК-дисплей: 2,8 дюймов TFT (320x240)

● Интерфейс USB: режим связи USB type-C: CDC (серийный)

● Источник питания: USB 5 в 120 мА, Built-in400mAhBattery, Максимальная зарядка 0.8а

● Количество калибровочных точек: 101 (фиксированное)

● Количество точек сканирования: 101 (фиксированное)

● Отслеживание дисплея: 4, знак: 4, Сохранение настроек: 5

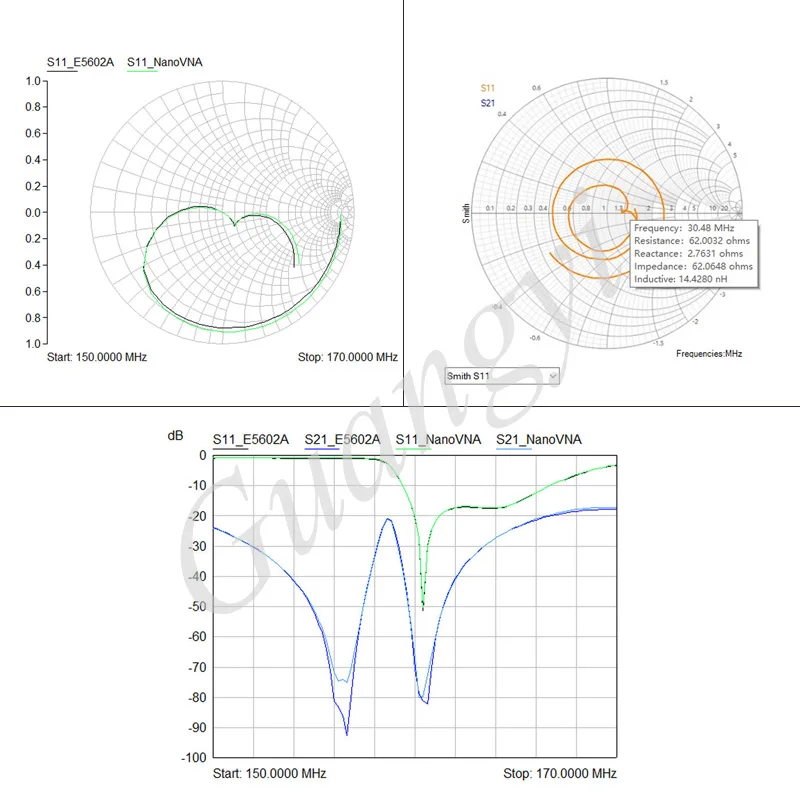

Измерение параметров, VSWR, фаза, задержка, Smith Circle...;

Набор включений: NanoVNAHost(contain400mAhBattery)One,USB Type-CData Line,30 см SMAPublic для общественных RG174Radio Частотный кабель две части, SMASimple набор калибровки (O/S/L, по умолчанию волосы на голове, если вам нужна мама, пожалуйста, обратите внимание или свяжитесь со мной.), smamпрочее-to-Mother коннектор.

Инструкции по эксплуатации и программному обеспечению управления

//share.weiyun.com/5HFmWGl

Или

//pan.baidu.com/s/1SXz5BsYJiAF-eUpFG_2l-g код извлечения: kixh
