LCR ESR V2.0 тестер транзистор индуктивность емкость сопротивление измеритель





LCR ESR тестер-транзистор индуктивность емкость сопротивление СОЭ метр "сделай сам"
    Описание: Особенности:


ESR V2.0 ESR Настольный тестер сопротивления и емкости индуктивности

ESR-стол предназначен для ремонта электронного оборудования, устранения сбоя цепи мощных инструментов и эффективного помощника. Набор «сделай сам», не собирается, с экраном 1602.

Источник питания: DC5V-9V

Обзор диапазона:

Измерение сопротивления (нет смысла):
Диапазон: от 0,01 до 20 Ом. Только один диапазон.
Точность: 1% + 20 миллиом, измеряется дюжина сопротивления, погрешность 0.3% + 0,01 Европы, разрешение 0,01 Ом. Эта таблица может быть откалибрована до 0.5%.

Измерение емкости ЭПС:
Диапазон: от 0,01 до 20 Ом. Только один диапазон. Требуется емкость более 0,1 мкФ.
Точность: фиксированная около 0.9%. Если емкость ESR выровнена, измерение сопротивления будет на 0.9% меньше.

Измерение емкости:
Диапазон: 0,1 мкФ до 1000 мкФ, где 3 кГц постоянной ёмкости, универсальный конденсатор Диапазон измерения 3 мкФ до 1000 мкФ, 72kH диапазон измерения 0,1 мкФ до 50 мкФ.

Точность: Одновременное измерение 72 кГц и 3 кГц, два значения емкости. Относительная погрешность выражается как 3 кГц, когда погрешность емкости может быть выражена как 2% + C / 500, 72k составляет 1% + C / 25, блок формулы C-uF. Видимость, чтобы удовлетворить общим требованиям к точности, для получения авторитета емкость менее 50 мкФ.

Измерение индуктивности: (2 раза при нажатии кнопки питания для переключения PW)

Диапазон: 0-60 мкГн (72 кГц), 0-1200 мкГн (3 кГц)

Точность: 3% + 1% мкГн, измеряла общую погрешность около, минимальное разрешение мкГн. Индуктор не имеет параметра калибровки, поэтому погрешность примерно в два раза больше, чем погрешность в измерении сопротивления.

Основное назначение:
1. Точное измерение емкости более 0,1 мкФ конденсатора ESR. Емкость CBR может быть измерена ЭПС. Разрешение 0,01 Ом.
2. Измерение емкости конденсатора от 0,1 мкФ до 10 мкФ, чем меньше емкость, тем выше точность. Разрешено до 1 нФ.
3. Точное измерение Индуктивности от 0 до 1200 мкГн. Решил до 0,02 мкГн.
4. Измерение менее 20 Ом, отсутствие чувства сопротивления, точность лучше, чем цифровой мультиметр с 3,5 значениями, можно разрешить до 0,01 Ом.

После сварки для самокалибровки шаги следующие:
Шаги калибровки:
1, с 2 см длинной медной проволокой, которая обеспечивает короткое замыкание, это первый шаг. Рекомендуется делать более двух минут в сапоге.
2. Калибровка амплитуды Vp: доступ к сопротивлению цветного Кольца 20 Ом. Нажмите кнопку M, чтобы переключиться в меню калибровки Vp, используйте значение «C» и «K» для увеличения или уменьшения значения Vp, таким образом, отображаемое значение R и измеренное сопротивление того же сопротивления.
3, J0 калибровка фазы: доступ к известному ESR 0,47 мкФ/630V Конденсатор CBB (ESR обычно от 10 до 30 миллиом). Нажмите кнопку M, чтобы переключиться в меню калибровки J0, используйте значение «C» и «K» для увеличения или уменьшения значения J0, таким образом, значение отображения R и конденсатора ESR как можно ближе.

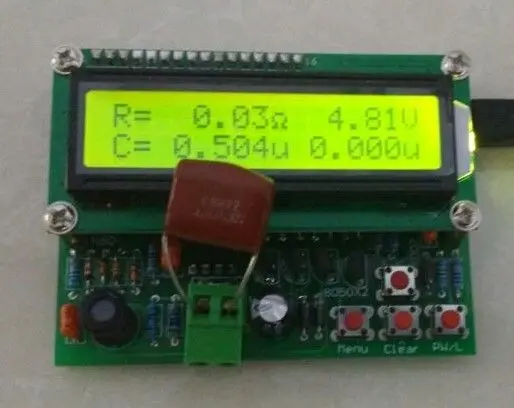

4, J1 Калибровка фазы: доступ к известному ESR 0,1 мкФ/630V Конденсатор CBB, с J0
5. Повторите регулировку J0 и J1 (обычно этот шаг можно опустить).
6. В новой версии программы существуют Калибровочные изделия см. Доступа известных постоянной ёмкости, универсальный конденсатор около 2000 мкФ (3 кГц емкость) требует калибровки. В этой таблице нельзя тестировать большую индуктивность, калибровку см играет лишь роль в улучшении.
7. Удерживайте кнопку M в течение 3 секунд, затем отпустите, автоматически сохранит параметры, появляется экран. Нажмите кнопку M снова, чтобы вернуть в состояние измерения Эпс
Если нет емкости для калибровки, вы можете опустить два шага 3,4, может быть набор J1-4.
Только калибровка J0, точность ESR В 0,01 Ом соответствует нижнему конденсатору составляет около 0,3 мкФ В сочетании с J1 калибровки, нижний предел до 0,2 мкФ или меньше.

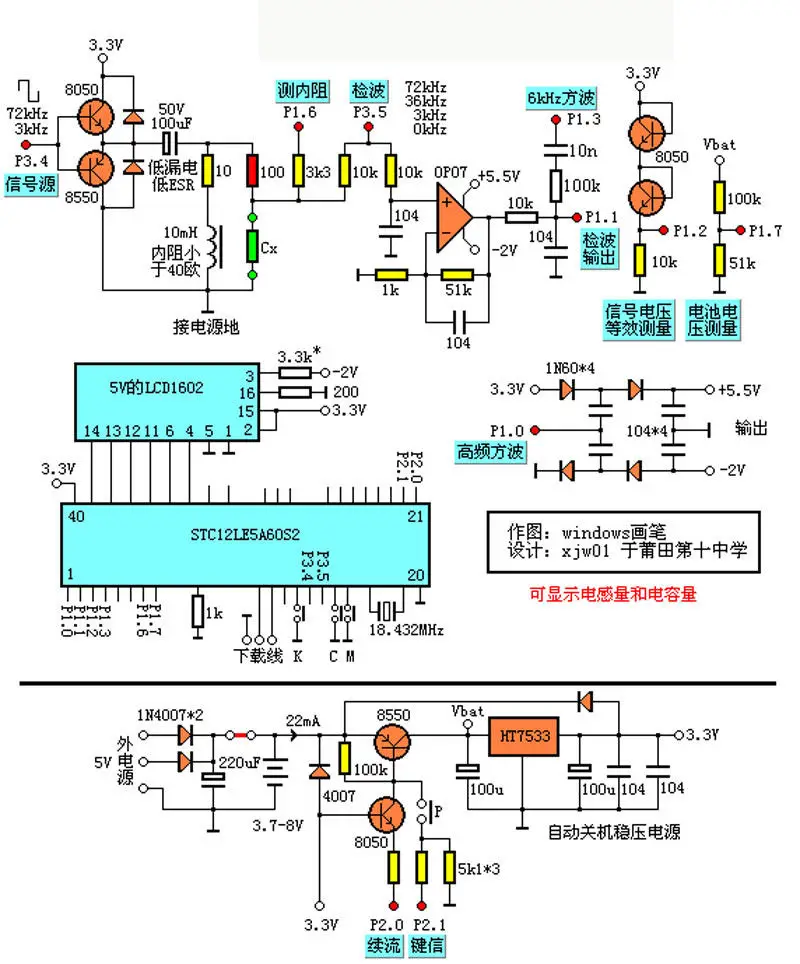

  Схема тестирования 0.1%, точный резистор 1 Ом

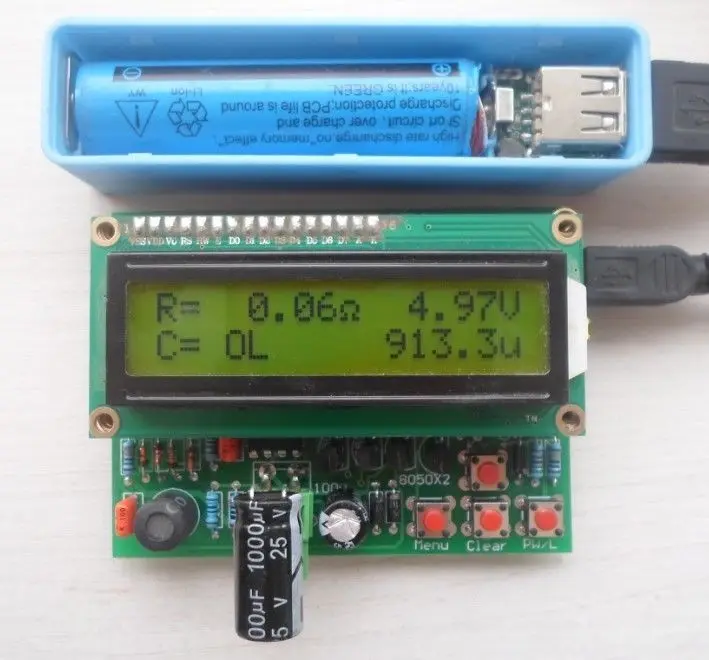

  Электролиз 25 в 1000 мкФ

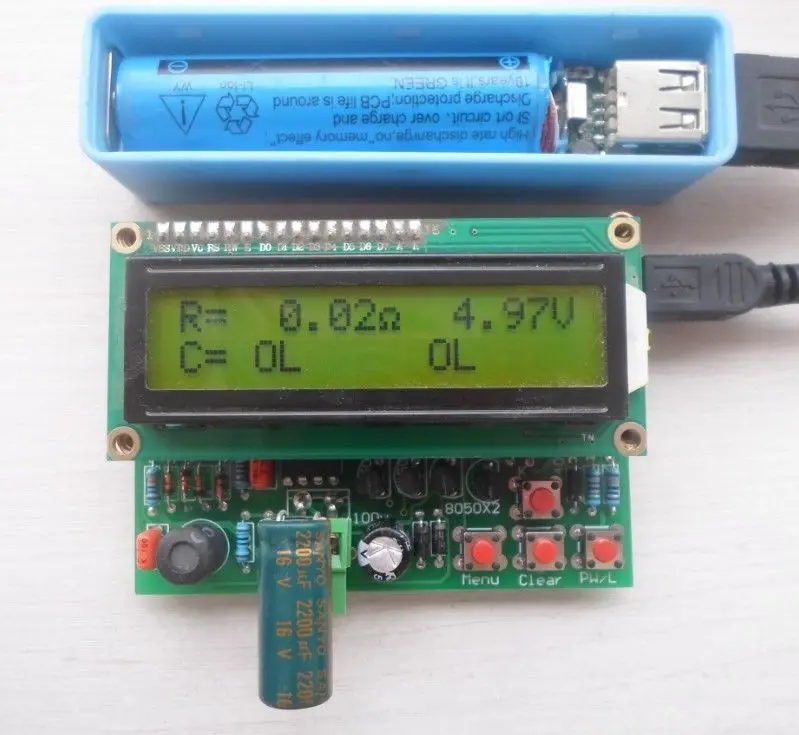

16 в 2200 мкФ




  Индуктор цветного кода 10 мкГн

Посылка содержание
100% новый

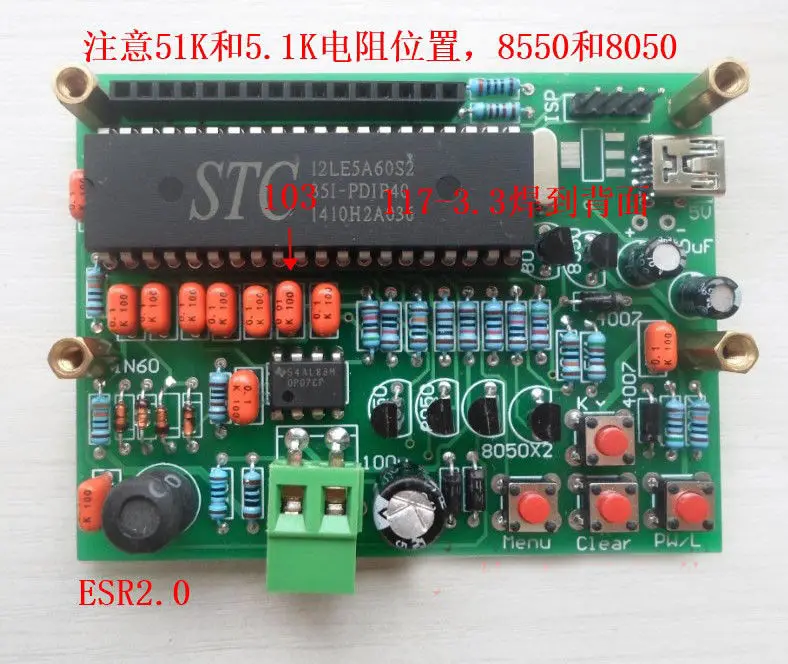

1 Набор для самостоятельного тестирования ESR (не в сборе)
