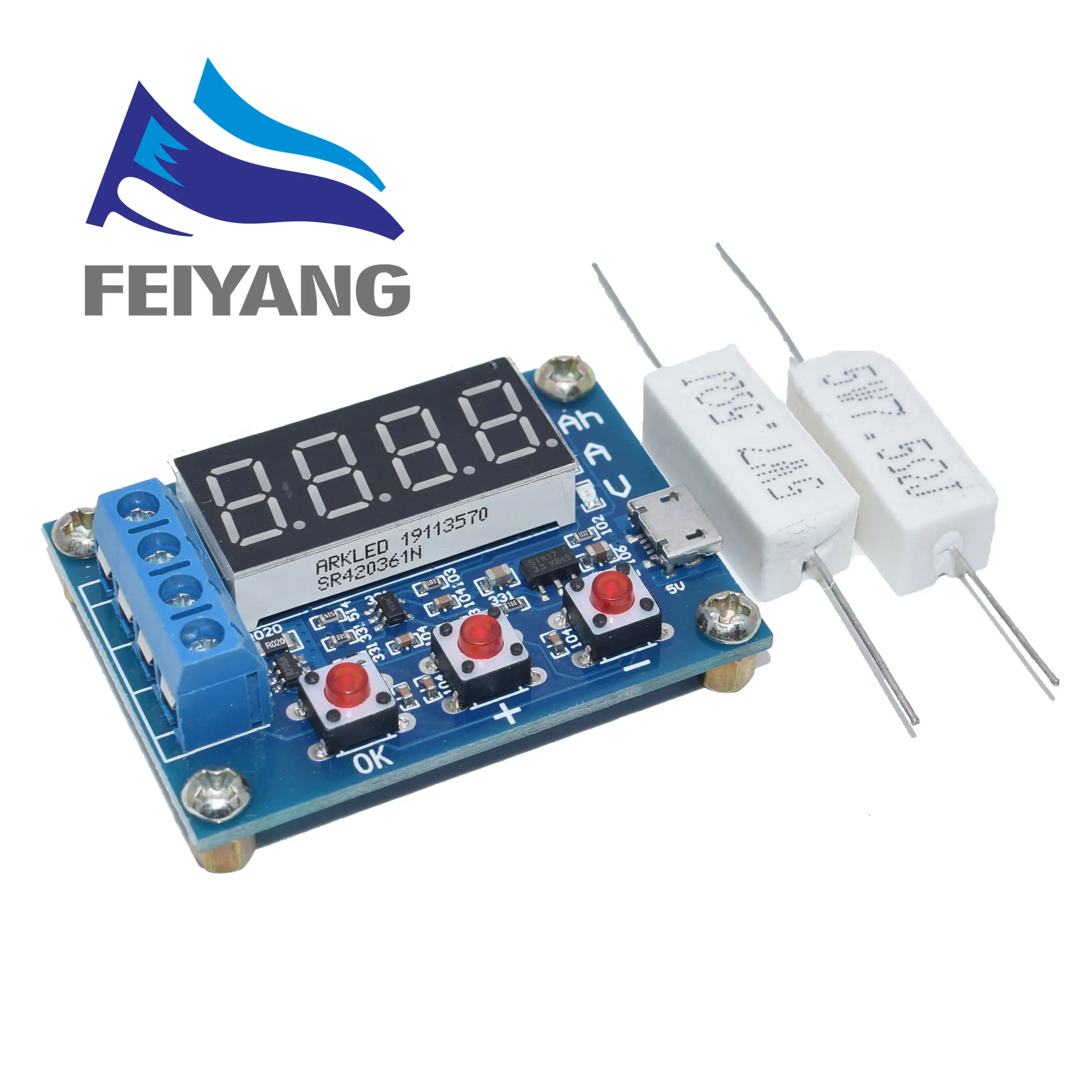

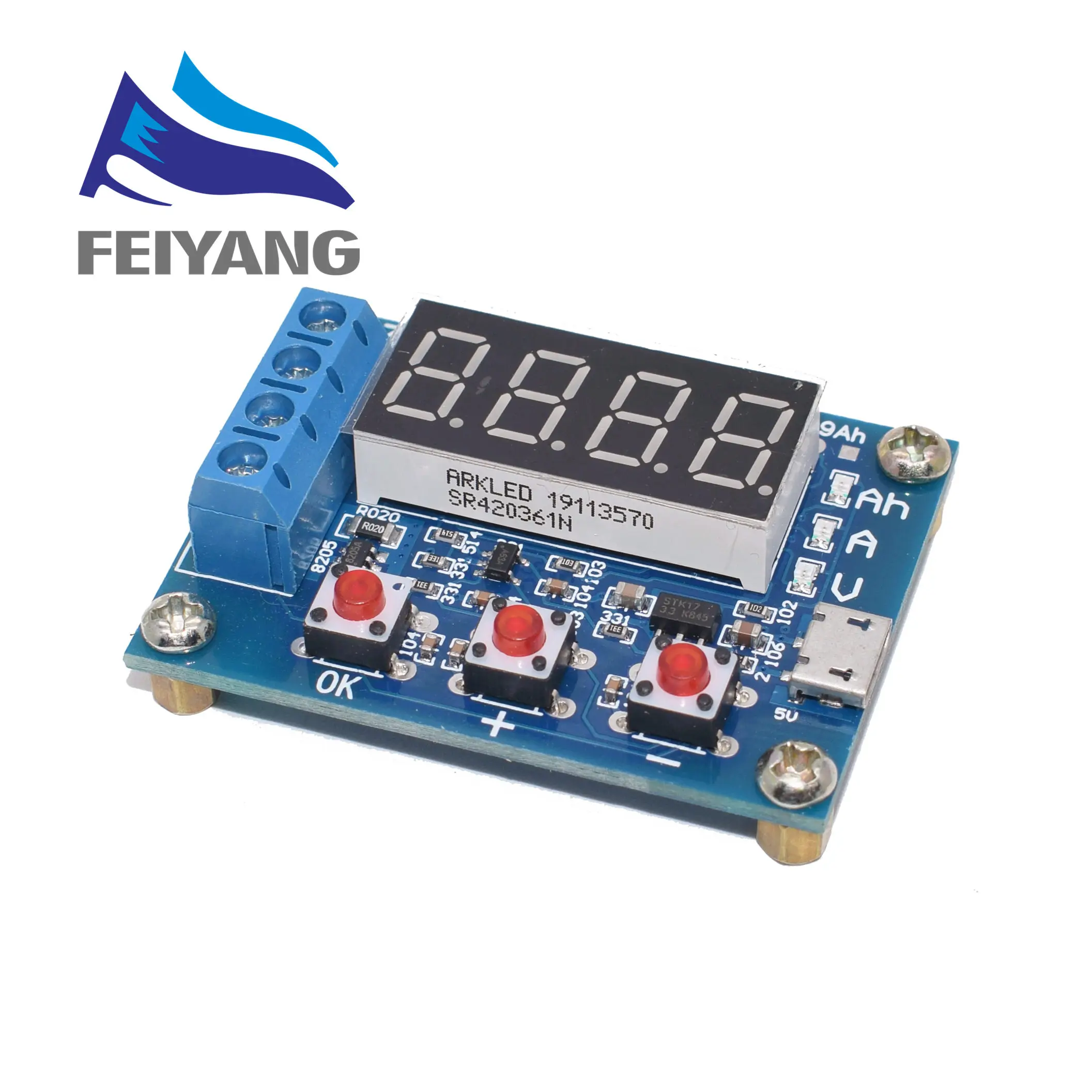

Описание на 100% абсолютно новый и высококачественный материал: электрические компоненты ZB2L3 тестер емкости аккумулятора Тип разрядки 1,2-12 В внешняя грузоподъемность аккумулятора и другие тесты 18650 инструменты, Однофункциональные, управляя нагрузкой и получая интегрированный ток разряда в режиме реального времени, максимальная поддержка 15 в 3 А разрядки через напряжение и ток разряда, Сама по себе не разряжается максимальная емкость, Статистическая поддержка 9999Ah (9999000 mAh) автоматически определяет и развивает соответствующее напряжение прерывания батареи, также можно вручную отрегулировать характеристики: напряжение источника питания: DC4.5-6V (разъем micro USB) рабочий ток: менее 70 мА напряжение разряда: 1,00-15,00 в 0,01 в разрешение Диапазон выходного напряжения: 0,5-11,0 в поддерживается током: 3.000A 0.001A погрешность измерения максимального напряжения: 1% + 0,02 в погрешность измерения максимального тока: 1.5% +-0.008A максимальный диапазон емкости аккумулятора: 9999Ah (1Ah = 1000 mAh) большее значение, переключая десятичную точку на переключатель, когда дисплей меньше 10Ah X. XXX, как показано выше для достижения 10Ah XX. XX, И так далее. Размер платы: 50 мм X 37 мм Размер готовой платы: 50 мм X 37 мм X 17 мм (Длина X Ширина X Высота Максимальный размер позиции, содержит медь высота стопы) комплектация: 1 шт. инструкции по тестированию аккумуляторов ZB2L3: 1. первый тест должен быть полностью заряжен батареей. 2. Подключите батарею для проверки положительного на положительный вход, отрицательный вход к отрицательному, не может быть изменен (с разворотом нагрузки может повредить цепь)! Нагрузка, подключенная к выходу положительного и отрицательного выхода, для работы через тестер блок питания Micro USB (не доступен на рабочем столе или ноутбуке с питанием от USB), затем напряжение батареи. 3. тест прямого запуска требуется только одно нажатие кнопки «ок», тестер может автоматически разработать соответствующее напряжение прерывания заряда батареи и начнет мигать после теста три раза. Необходимо разработать искусственное напряжение прерывания только в том случае, если отображение напряжения батареи осуществляется нажатием кнопок «+» или «-» для изменения отображения выходного напряжения, начиная с P, за репрезентативным напряжением 0,1 В Настройте после нажатия кнопки «ОК» Начните тестирование. 4. после начала тестирования тестер будет контролировать нагрузку электронного выключателя, данные теста показывают, что процесс выпустит Емкость (Ah), ток разрядки (A) и напряжение батареи (в) между колесом. Когда напряжение батареи достигает заданного напряжения отключения, контроль нагрузки выключает Отображение данных в тестере остается в емкости (Ач) и выше, и соответствующий индикатор мигает быстро вместе, теперь отображает фактическую емкость батареи, которая разрядится, о нажатии «ОК», чтобы завершить мигание, позволяет стабильный дисплей данных, Нажмите еще раз кнопку «OK», чтобы вернуться в режим включения, можно просто заменить тест батареи на следующий раздел. ..... Коды ошибок и их значения: Err1: напряжение батареи выше 15 в Err2: напряжение батареи ниже, чем напряжение прерывания Err3: батарея не может позволить себе загружать или разрядить линию тока слишком большое сопротивление Err4: перегрузки по току (ток превышает 3,1 а) Примечание: Используйте сопротивление процесса разрядки, Резистивная нагрузка будет сильно нагреваться, пожалуйста, обратите внимание на безопасность! Это напряжение цепи для повышения точности измерений, специально разработанное смещение постоянного тока, когда терминал ничего не отображает, маленькое напряжение не влияет на фактическое измерение, если вы укорочите Входные клеммы (абсолютный 0 В), отобразится 0
