DC Автоматический повышающий/понижающий преобразователь CC CV модуль питания 0 5 30 в

RM1307731646900465

Основные характеристики продукта:

1,1. Длинная ручка потенциометра регулирует напряжение и ток. Может управляться вручную без использования ножа.

1,2. С большим объемом радиатора ребра и оболочки. Дополнительный вентилятор.

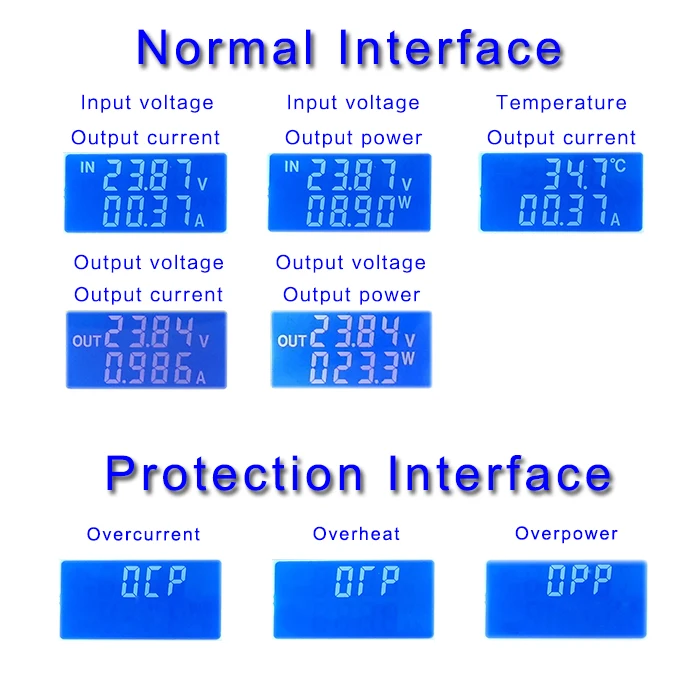

1,3. Входное напряжение ЖК-дисплея, выходное напряжение, температура, выходной ток и выходная мощность;

1,4. Аппаратная защита: входной конец защищен от обратного подключения, который не выгорит; Выходной конец-это анти-обратное орошение, И нет необходимости добавлять анти-обратный оросительный диод при зарядке аккумулятора.

Защита программного обеспечения: защита от перегрузки по току, защита от перегрева, защита от перегрева.

1,5. Может быть повышено и понижено, выходное напряжение 0,5-30 в произвольное регулирование, ограничение тока 0-6A произвольное регулирование;

1,6. Кнопка управления выходной Режим ВКЛ/ВЫКЛ, и вы можете установить питание по умолчанию включено или выключено;



2. Параметры продукта:

Входное напряжение: 5,5-30 в (входное напряжение 5 В, вы обычно можете достичь повышения, но значения напряжения и тока не являются точными; Менее 4,7 в, защита от пониженного напряжения)

Выходное напряжение: 0,5-30 в

Выходной ток: безвентиляторная версия может работать стабильно в 4A в течение длительного времени,

Выходная мощность: безвентиляторная версия 35 Вт,

Разрешение дисплея напряжения: 0,01 В, погрешность в точности 1%

Текущее Разрешение дисплея: 0,001a, погрешность в точности 1%

Эффективность преобразования: около 88%

Мягкий запуск: Да (очень мощный при загрузке, запуск может потеряться)

Входная защита обратного хода: Да

Выход анти-вторжение: Да

Защита от короткого замыкания: Да

Защита от температуры: 100 Степень Цельсия

Защита питания: 35 Вт

Защита от перегрузки по току: 4A


1,7. Выходная рябь маленькая, LC фильтр;



Рабочая частота: 180 кГц

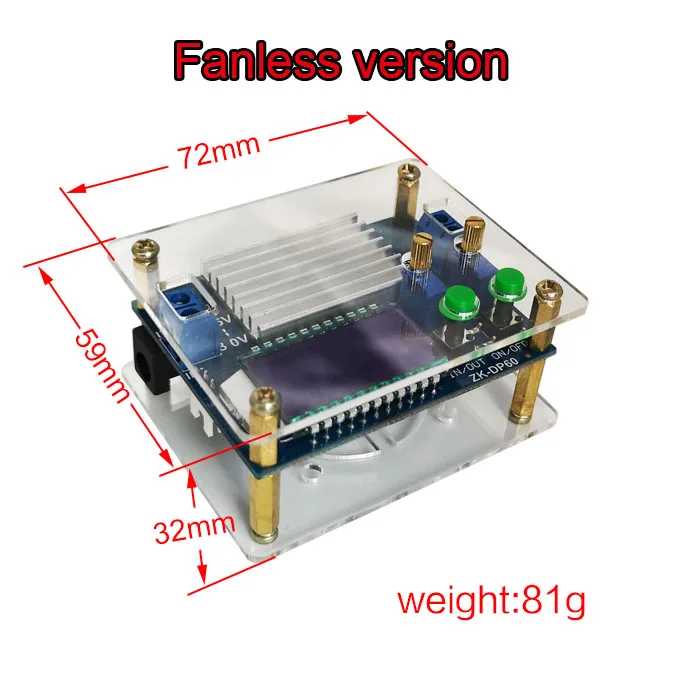

Размер: безвентиляторная версия длина * ширина * высота 72*59*32 мм

Монтажное отверстие: диаметр 3 мм

Вес: безвентиляторная версия 81 г

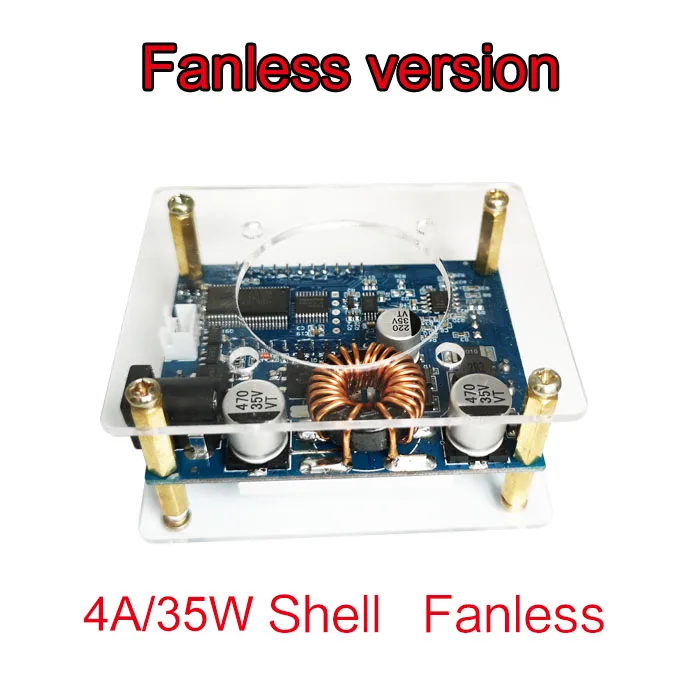

Это одинБезвентиляторная версия


3. Описание функции:

3,1. Модуль имеет вход/выход, ВКЛ/ВЫКЛ Две кнопки: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и дисплея выходного напряжения, длительное нажатие, чтобы переключить выходной ток; кнопка Вкл/Выкл кнопка управления Выход ВКЛ или ВЫКЛ, длительное нажатие установить мощность на выходе по умолчанию статус ВКЛ или ВЫКЛ.

3,2. CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор постоянного тока CC (красный) загорается; Правильное CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращение по часовой стрелке, может увеличить выходное напряжение. На индикаторе находится индикатор состояния выхода, когда выходное напряжение включено, в противном случае выключено.


4. Как использовать:

4,1. Используется как обычный модуль buck-boost с возможностью защиты от перегрузки по току

(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло нужного напряжения.

(2) Непосредственно Подключите выходной конец к короткой линии (может непосредственно короткое выходное отверстие!). Отрегулируйте потенциометр постоянного тока CC так, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, текущее значение, отображаемое модулем, составляет 2А, поэтому максимальный ток может достигать 2А при использовании модуля, И красный индикатор постоянного напряжения и тока включен, когда ток достигает 2А, в противном случае индикатор выключен)

Внимание: при использовании в этом состоянии происходит падение напряжения 0 ~ 0,2 В из-за тока выборочного резистора на выходе. В то же время входные и выходные провода будут иметь определенное линейное падение напряжения, это нормальное явление!

4,2. Используется в качестве зарядного устройства

Без функции постоянного тока модуль не может использоваться для зарядки аккумулятора, из-за мощности аккумулятора и падения давления зарядного устройства большой, в результате чего ток зарядки Слишком большой, что приводит к повреждению аккумулятора, поэтому начало батареи использовать постоянную зарядку, когда зарядка в определенной степени автоматически переключается на постоянное напряжение


Зарядка.

(1) определите напряжение поплавка и зарядный ток, для которых вам нужен перезаряжаемый аккумулятор (если параметр литиевой батареи составляет 3,7 В/2200 мАч, то поплавковое напряжение составляет 4,2 В, а максимальный зарядный ток-1С, ie 2200mA)

(2) при условии отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигло поплавкового напряжения. (Если литиевая батарея 3,7 В заряжена, Отрегулируйте выходное напряжение до 4,2 В)

(3) Измерьте выходной ток короткого замыкания с измерителем тока 10А (непосредственно Подключите два тестовых провода к выходному терминалу), И Отрегулируйте потенциометр постоянного тока так, чтобы выходной ток достиг предварительно установленного значения тока заряда;

(4) Подключите аккумулятор, заряжайте.

(Этапы 1, 2 и 3 следующие: выходной источник питания на входе, выход не подключен к нагрузке батареи)

4,3. Используется как светодиодный модуль драйвера постоянного тока

(1) Убедитесь, что вам нужен светодиодный рабочий ток и максимальное рабочее напряжение;

(2) в условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный.

(3) непосредственно Подключите выход к короткой линии (может непосредственно короткое выходное отверстие!)., Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг предварительно определенного светодиодный рабочий ток;

(4) подключен к светодиодный испытательный аппарат.

(Этапы 1, 2 и 3 следующие: Введите мощность и выпустите светодиодный индикатор без нагрузки.)

Примечание: Этот модуль более 3 А, 35 Вт используется, пожалуйста, усиливайте тепло!



6. Примечание:

6,1. Вход модуля в-запрещает короткое замыкание с выходом-в противном случае функция постоянного тока будет недействительной.

6,2. Пожалуйста, убедитесь, что мощность источника питания больше, чем мощность, требуемая выходной нагрузкой!

6,3. Если модуль должен быть полностью загружен с выходом, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт, а амперметр напряжения выходит из строя. Значение тока модуля 4А, предпосылка зависит от максимальной выходной мощности, такой как выход 17В, ток не должен превышать 2А.

6,4. Модуль с защитой от короткого замыкания на выходе, модуль защиты от короткого замыкания автоматически отключает выход, модуль может быть восстановлен на мощности, если ваш источник питания без защиты выходного тока, рекомендуется, чтобы модуль входил передний предохранитель в серии для повышения коэффициента безопасности.

6,5. Модуль имеет функцию защиты от входного напряжения, по умолчанию около 4,7 в. Ниже этого значения, выход будет отключен автоматически, и модуль может быть включен снова (обратите внимание на напряжение в порту модуля. Если входной ток относительно большой, не игнорируйте частичное давление на входной провод).
