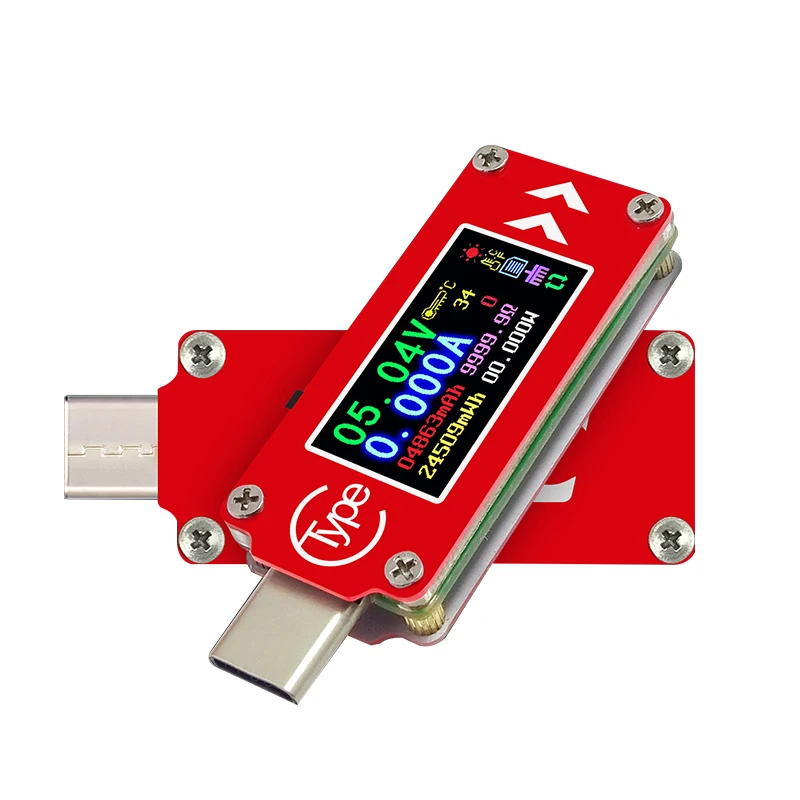

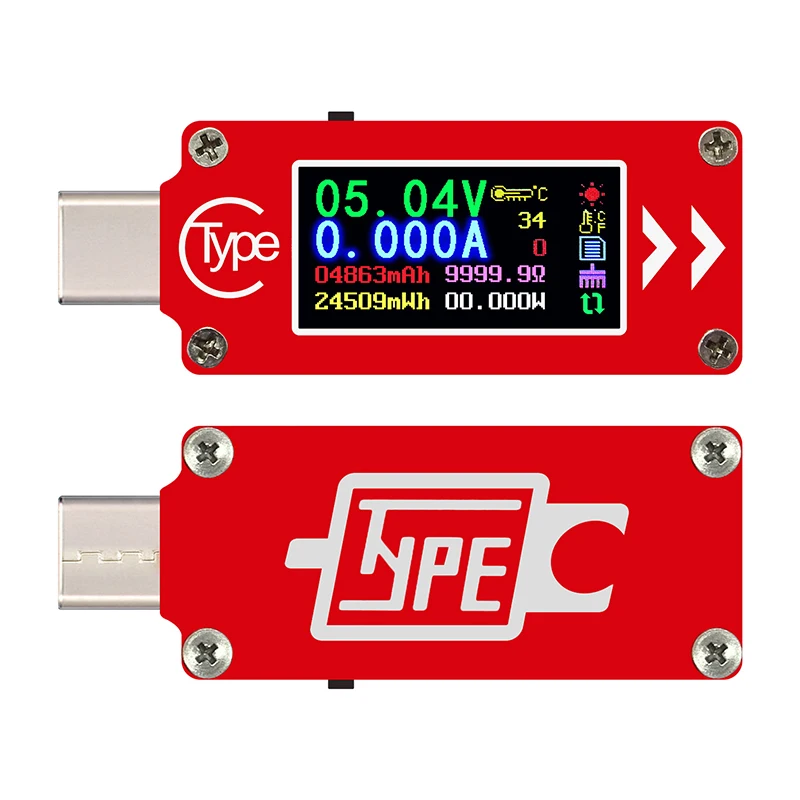

USB вольтметр амперметр с цветным ЖК дисплеем модуль измерителя напряжения и тока

USB вольтметр амперметр с цветным ЖК дисплеем модуль измерителя напряжения и тока

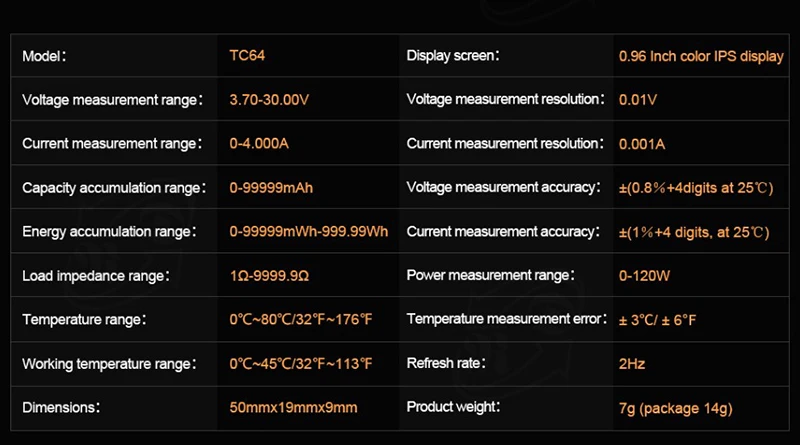

Технические параметры:

Функция Интерфейс:

Измерительный основной интерфейс распознавания быстрой зарядки

Инструкция по управлению кнопками:

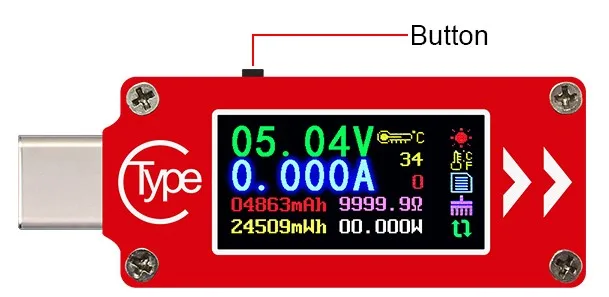

Кнопка расположена сбоку от тестера. Есть 2 вида работы, длительное нажатие и короткое нажатие. Короткое нажатие для реализации переключения между основным интерфейсом измерения и интерфейсом быстрого распознавания заряда.

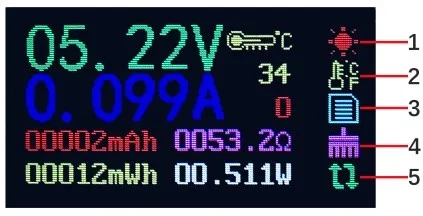

Введение функции значка:

1: значок выключения экрана
2: значок переключателя блока температуры
3: значок группы данных
4: значок сброса текущей группы данных
5: значок вращения экрана

Управление Инструкция:
После включения питания, приветственный интерфейс будет отображаться во-первых, затем будет показан основной интерфейс измерения.

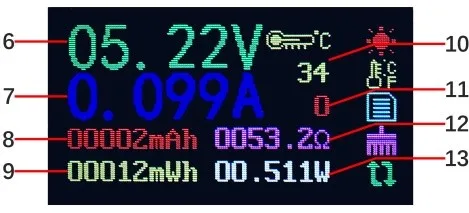

Интерфейс 1: основной интерфейс измерения.

6: значение измерения напряжения

7: значение измерения тока

8: накопленная мощность

9: накопленная энергетическая ценность

10: значение измерения температуры

11: количество группы данных

12: значение эквивалентного сопротивления нагрузки

13: Измерение мощности Valu

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

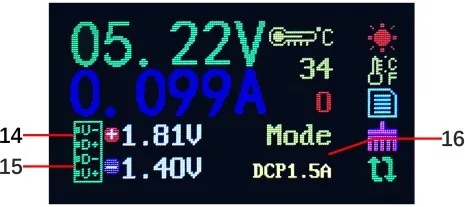

Интерфейс 2: интерфейс распознавания быстрой зарядки:

14:D +: (DP) уровень положительного сигнала.

15:D-: (DM), уровень отрицательного сигнала данных.

16: Отображение режима зарядки

D + и D-данные только для справки, не очень точность. Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3.0, APPLE 2.4A/2.1A/ 1A/0.5A, Android DCP, SAMSUNG.(Обратите внимание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификации)

Настройка параметров:

Нажмите и удерживайте кнопку, пока соответствующий значок не будет выбран и отображен (фон значка становится черным и синим), затем ослабьте кнопку, чтобы реализовать функцию

Нажмите и удерживайте кнопку, значок выключения экрана будет выбран и отображен, затем ослабьте кнопку, экран будет выключен, затем нажмите кнопку или включите снова, дисплей будет снова светильник

. Нажмите и удерживайте кнопку, значок переключателя блока температуры будет выбран и отображен, затем ослабьте кнопку, блок температуры будет переключен. Градусный Цельсия-это Единица температуры по умолчанию

Нажмите и удерживайте кнопку, значок группы данных будет выбран и отображен, затем ослабьте кнопку, группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, 0 и 1 группу данных. Когда набор данных равен 0 группе, емкость тока будет храниться после выключения питания. При включении питания в следующий раз на дисплее будут мигать сохраненные mAh и mWh. Когда новая мА · ч до 1 мА · ч, сохраненные мА · ч и МВтч будут покрыты, и значения начнутся. Когда набор данных входит в группу 1, емкость тока будет храниться после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, текущий значок сброса группы данных будет выбран и отображен, затем ослабьте кнопку, данные текущей группы данных будут сброшены.

Нажмите и удерживайте кнопку, значок вращения экрана будет выбран и отображен, затем потеряет кнопку, экран будет вращаться на 180 градусов и сохранен автоматически, что удобно для последующего использования

Применение:

Измерение зарядного устройства PD; Измерение автомобильного зарядного устройства PD; Измерение вспышки типа C U и т. Д.

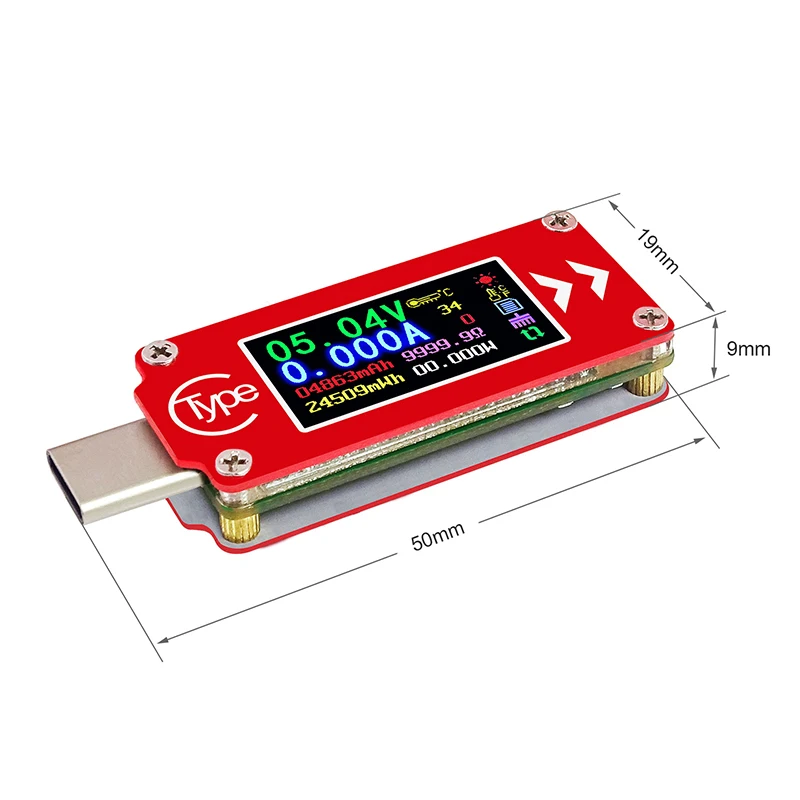

1 *Type-C цветной ЖК-дисплей USB Вольтметр Амперметр модуль
