4 цвета красный/синий/зеленый/желтый 8x8 5 В FFT аудио спектр индикатор Голосовое

4 цвета красный/синий/зеленый/желтый 8x8 5 В FFT аудио спектр индикатор Голосовое

1. Включить.

1>. Автоматическое управление звуком. Всегда показывайте лучший визуальный эффект.
2>. Конструкция цепи проста. Добавьте ограничительные по току светодиоды привода резистора напрямую.

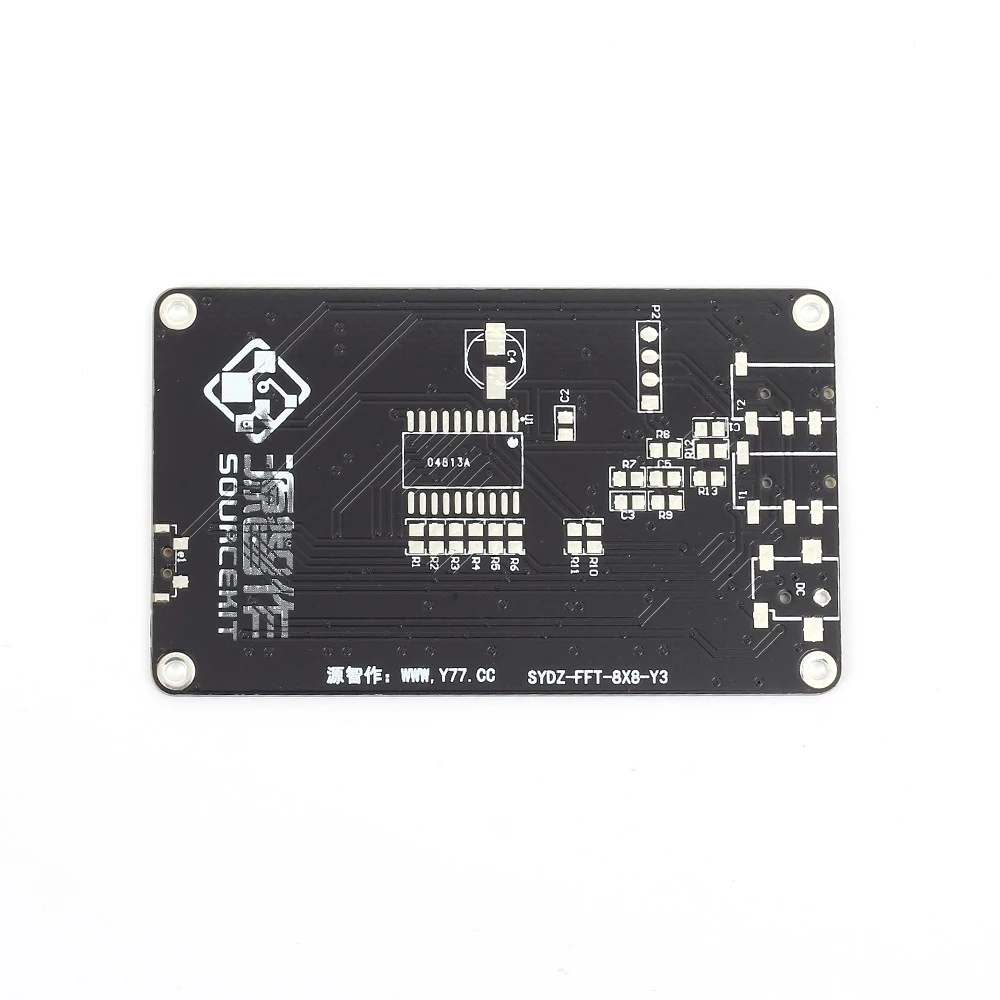

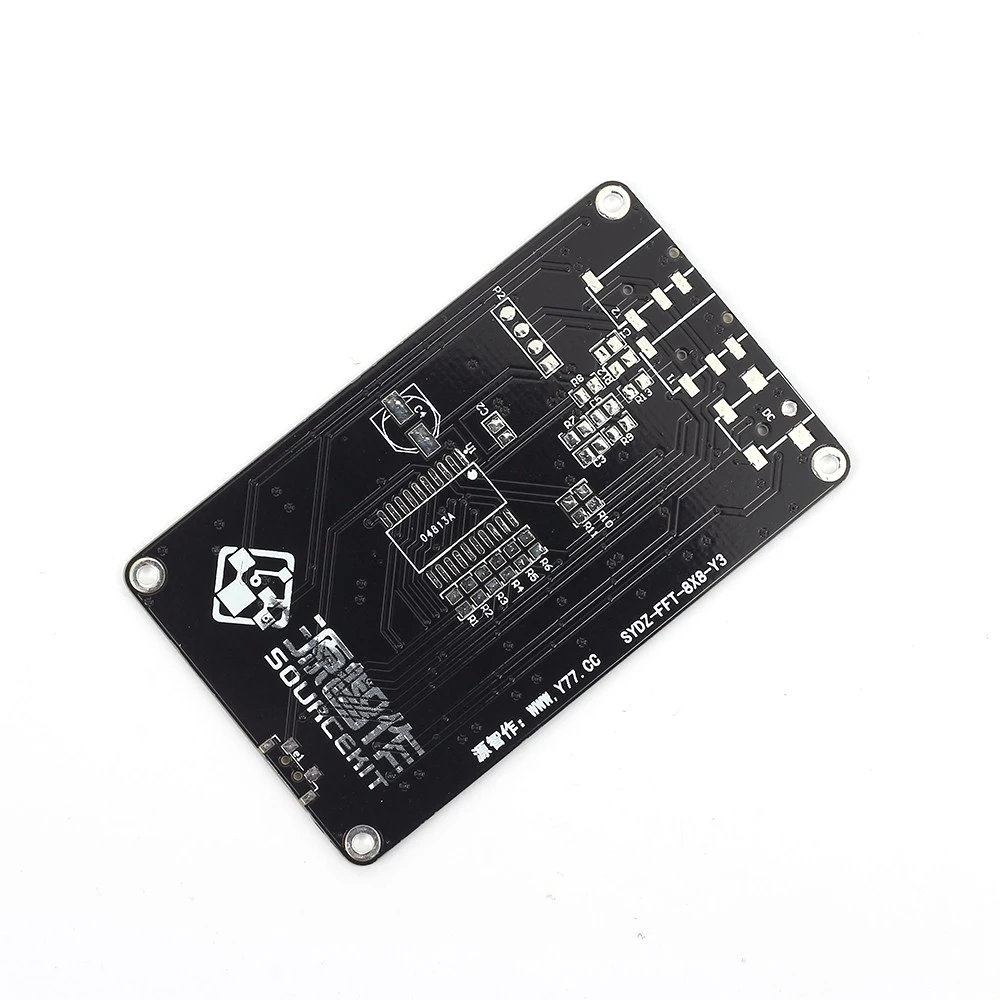

3>. На печатной плате есть четыре фиксированных монтажных отверстия.
4>. Нет необходимости в фильтрующей цепи. Он может управлять точечной матрицей, отображением спектра и т. д.
5>. Мы запрограммировали код на fft2088.он может поставить 8*8 светодиодный.
6>. Дизайн для аудио оборудования. Широко используется во всех видах устройства аудиовыхода.
7>. Профессиональный аудио декодирования. Он может отображать равность и амплитуду для аудиосигнала.
8>. Существует три режима отображения (быстрая вспышка, медленная вспышка 1, медленная вспышка 2). Обеспечивает ощущение прохлады.
9>. Можно выбрать три режима чувствительности (высокий, средний, низкий). Чтобы адаптироваться к различным условиям электропитания.

2. Функциональное декларирование.

Выбор функционального меню с помощью кнопки. У него три различных операции:
1>. Тесты режим.
Нажмите кнопку перед включением, затем включите питание, IC автоматически войдет в тестовый режим. В этом режиме он может протестировать светодиод и цепь.

2>. Изменение Дисплей режиме. (нажмите кнопку менее 1,5 секунд)
Он изменится режим отображения по короткому короткими нажатиями нажмите один раз кнопку (менее 1,5 секунд).

1). Режим S1: медленная вспышка 1. Он будет отображать «S1» на светодиодный экран. В этом режиме это самый медленный дисплей и обновление.
2). Режим S2: медленная вспышка 2. Он будет отображать «S2» на светодиодный экран. В этом режиме подходит его скорость.
3). Режим F: быстрая вспышка. Он будет отображать «F» на светодиодный экран. В этом режиме это самый быстрый дисплей и обновление.

3>. Режим чувствительности. (нажмите кнопку более 1,5 секунд)

Это изменит чувствительность обнаружения сигнала, нажмите и удерживайте кнопку один раз Кнопка камерах видеофиксации (более 1,5 секунд).

1). Режим L: режим низкой чувствительности. Он будет отображать «L» на светодиодный экран. В этом режиме он может фильтровать слабый сигнал помех, он не чувствителен к помеху источника питания.
2). Режим M: режим средней чувствительности. Он будет отображать «M» на светодиодный экран. В этом режиме он может фильтровать слабый сигнал помех, чувствительность обнаружения сигнала.
3). Режим H: Режим высокой чувствительности. Он будет отображать «H» на светодиодный экран. В этом режиме он может фильтровать слабый сигнал помех, Он чувствителен к помеху источника питания.

3. Компонент профиль

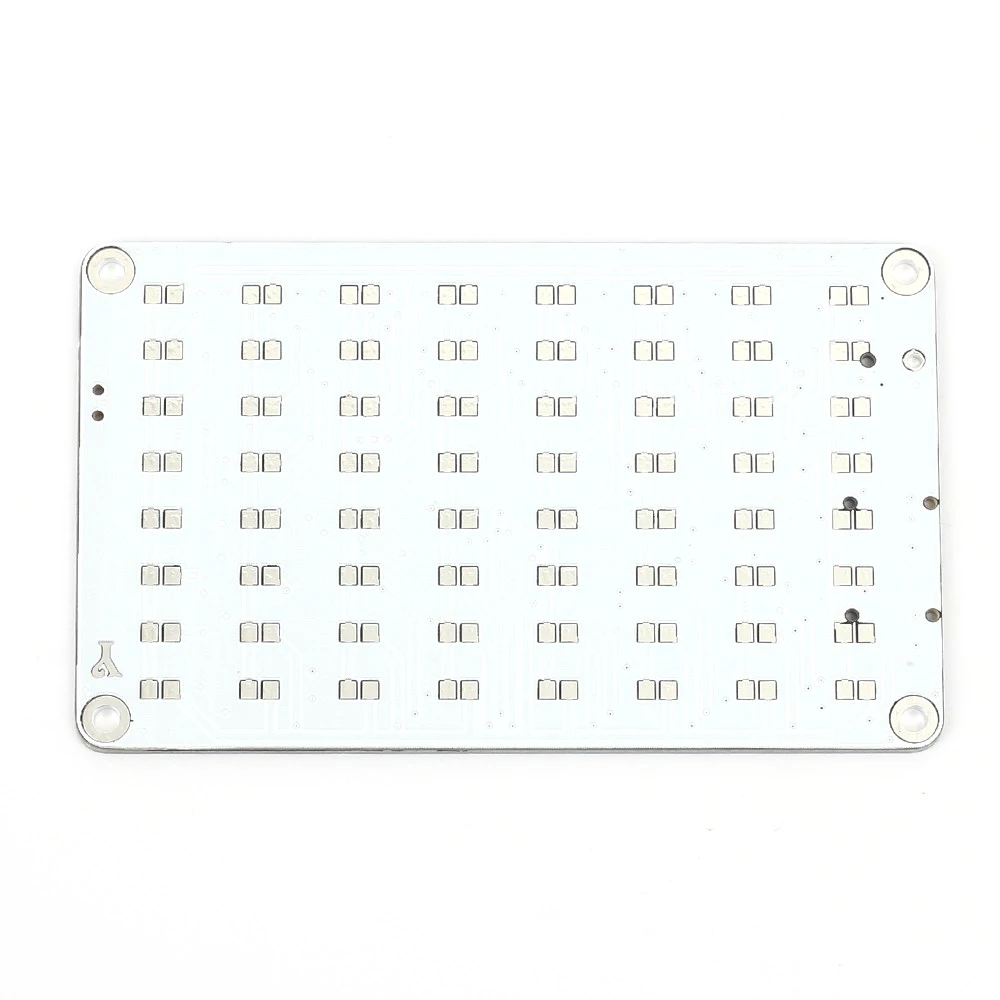

Примечание:Этот комплект имеет 64 шт. светодиодный s, вы можете сварить светодиодный элемент на любых припоях от D1 до D64, и вам лучше сварить их в один ряд или один столб одним и тем же светодиодный.

4. Схематичный рисунок

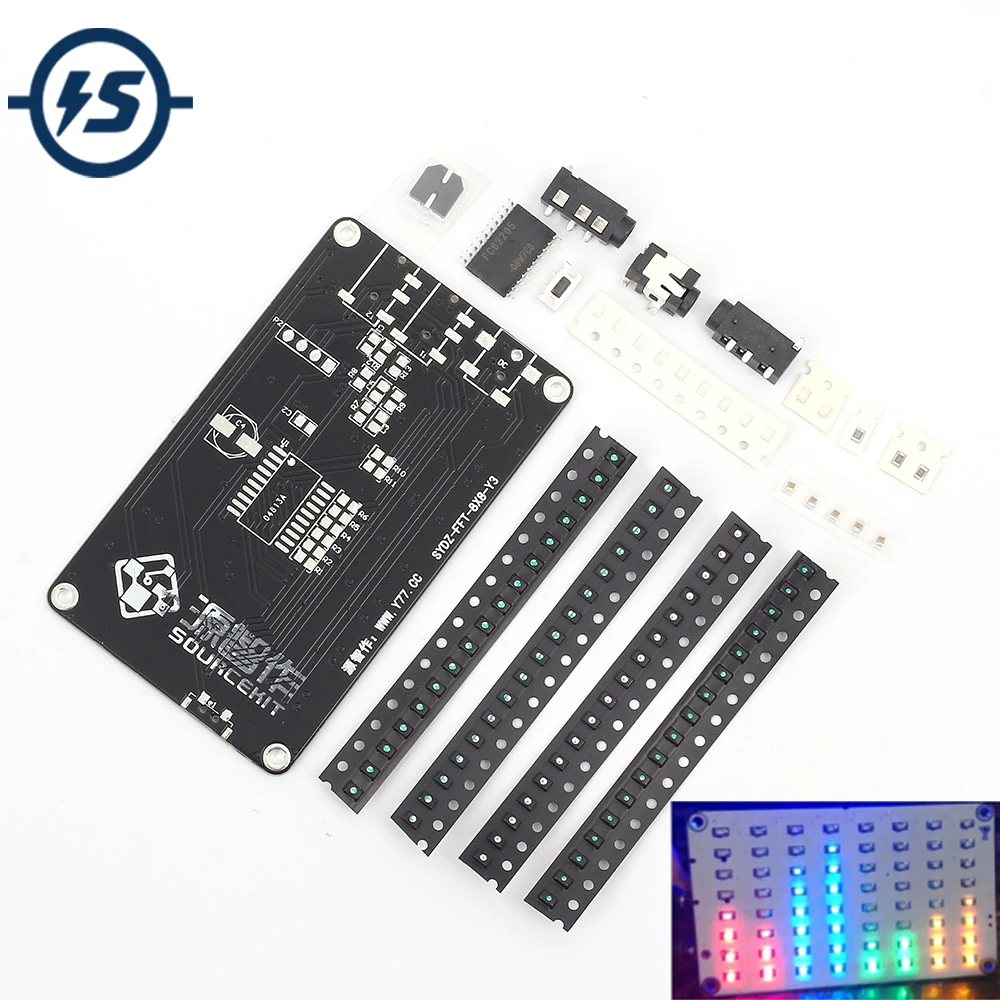

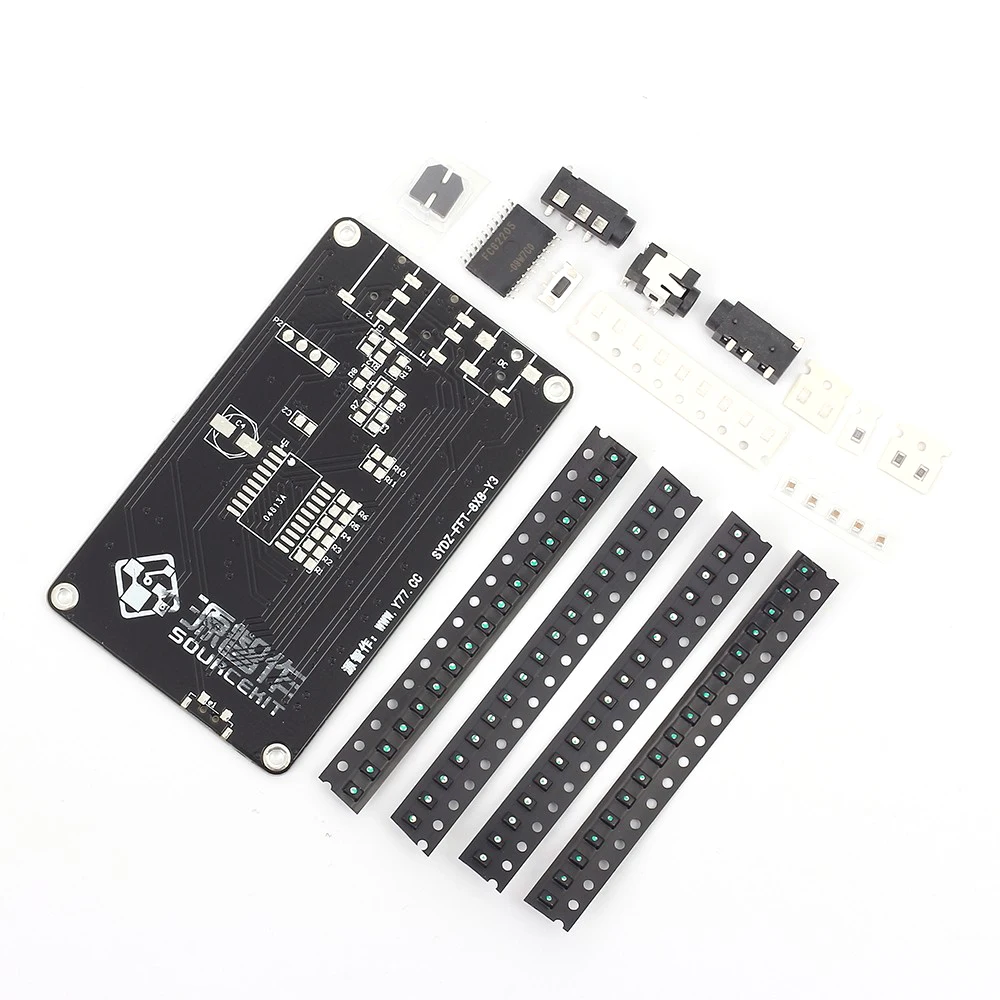

5. Определите компоненты в этом наборе.

1>. Сопротивление. (Обратите внимание, что первые два числа отмечены на сопротивлении. Третий-значение сопротивления)

1). Сопротивление 3303 = 334 = 330K Ом

2). Сопротивление 100 = 10 = 10 Ом

3). Сопротивление 33 = 33 = 33 Ом

4). Сопротивление 1001 = 102 = 1K Ом

2>. Постоянной ёмкости, универсальный конденсатор.

1). 10 мкФ постоянной ёмкости, универсальный конденсатор: 106, прозрачный пластик упаковки.

2). 0,1 мкФ постоянной ёмкости, универсальный конденсатор: 104, белый жесткий чехол с принтом «во все бумажной упаковки.

3). Если пользователь вынул эту емкость и не может определить их. Пользователь может идентифицировать их по толщине. Чем больше толщиной 10 мкФ, другая-0,1 мкФ.

3>. Светодиодный.

1). Пользователь может определить отрицательный полюс и положительный светодиодный полюс, как показано на следующем рисунке:

Примечание: иногда светодиодный индикатор будет отличаться от изображения выше. Светодиодный индикатор имеет две зеленые точки на положительной или треугольной форме на обратной стороне. Способ идентификации одинаковый.

2). Если ваш комплект имеет четыре разных цвета светодиодный, цвет может быть обнаружен цифровым мультиметром или батареей 3,0 в. (Если вы тестируете светодиодный аккумулятор 3 в, пожалуйста, будьте внимательны. 3V батарея может не тип разъема КТ светодиодный в течение длительного времени, наш метод-это просто для повторного тестирования. В противном случае светодиодный индикатор будет поврежден.)
