Беспроводной Радиочастотный приемопередатчик 433 МГц 2 5 В в постоянного тока

Беспроводной Радиочастотный приемопередатчик 433 МГц 2 5 В в постоянного тока

1. Описание:

Модуль использует новейшие технологии беспроводной передачи 433 МГц. Стабильная и надежная производительность, дальние расстояния связи и сильная способность анти-помех. Он подходит для разработки и применения игрушек, модельных самолетов и других продуктов.

2. Особенности:

1>. Поддерживает 3 режима работы;

2>. С антенной;

3>. Независимый адрес;

4>. Поддержка пользовательского добавления пульта дистанционного управления;

5>. Режим выбора кнопок;

6>. Поддержка нескольких пультов дистанционного управления для управления одним приемником;

7>. Поддержка одного пульта дистанционного управления для управления несколькими приемниками.

3. Параметры:

1>. Название продукта: 433 МГц беспроводной модуль дистанционного управления

2>. Рабочее напряжение: DC 2,5 V-5V

3>. Рабочий ток: 3 мА

4>. Чувствительность:-108DBM

5>. Скорость: 10 КБ/с (макс.)

6>. Режим работы: инширование, самоблокировка, блокировка

7>. Рабочий режим по умолчанию: режим инчинга

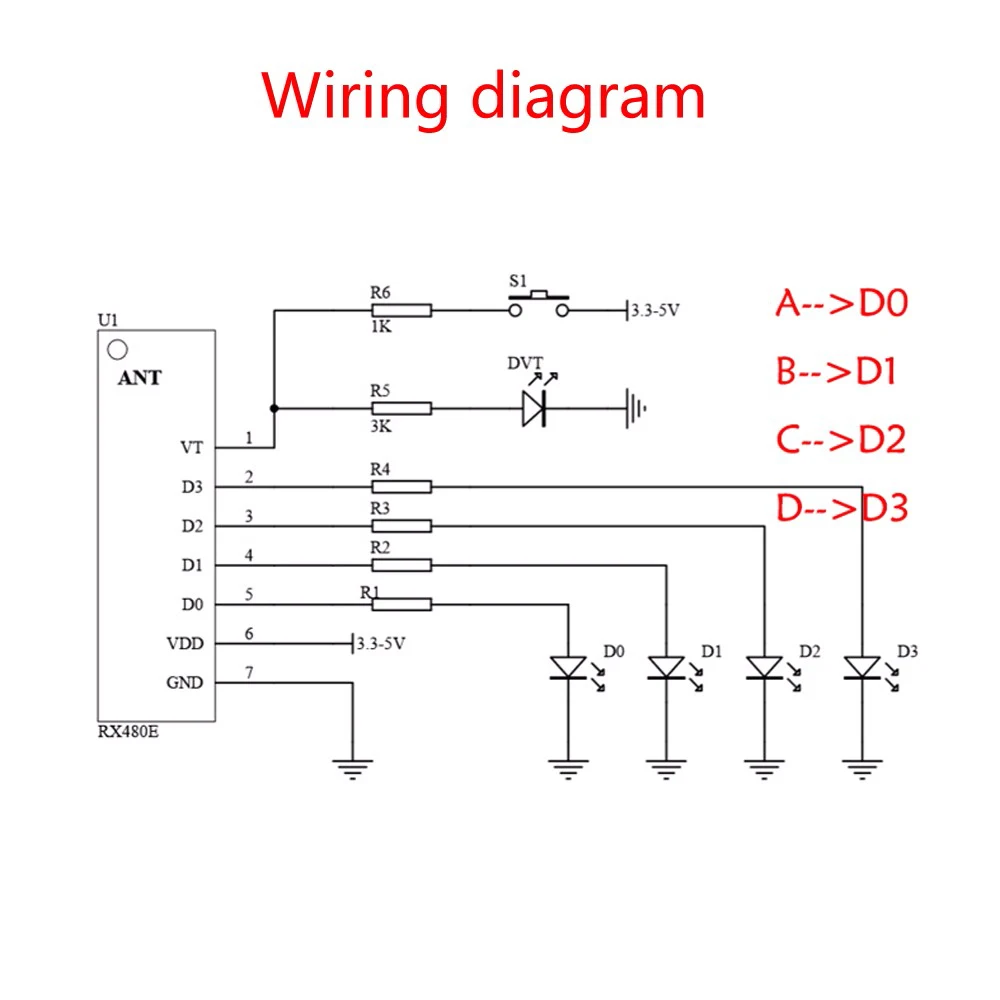

8>. Выход: 4-канальный КМОП-матрица TTL Выход

9>. Поддержка пульта дистанционного управления: 20 (макс.)

10>. Поддержка кодирующий чип: EV1527,PT2262

11>. Расстояние связи: 50 метров (всего 25 метров, если работа с двигателем из-за помех от двигателя.)

12>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

13>. Диапазон рабочей влажности: 0%-95% относительной влажности

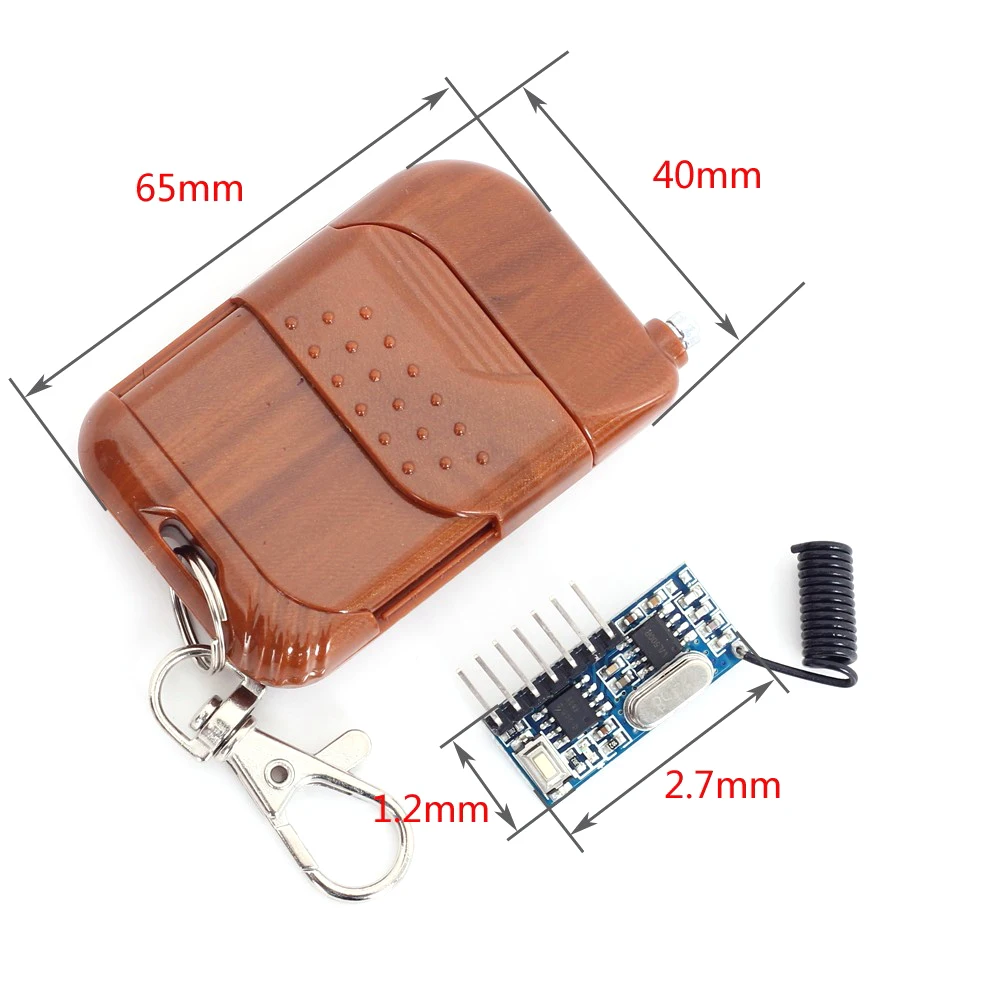

14>. Размер приемника: 2,7*1,2*0,7 мм

15>. Размер пульта дистанционного управления: 65*40*15 мм

4. Режим работы:

1>. Режим инчинга: по умолчанию используется режим работы инчинга. Соответствующий выходной канал на приемнике будет выводить высокий уровень при нажатии кнопки на пульте дистанционного управления. Он будет держать выход на высоком уровне, если удерживать нажатие. Выход низкого уровня при выпуске button.4-порты выхода канала независимы друг от друга.

2>. Режим самофиксации: соответствующий выходной канал на приемнике будет выводить высокий уровень при нажатии одной кнопки на пульте дистанционного управления. Вывод низкого уровня при повторном нажатии одной и той же кнопки на пульте дистанционного управления. То есть, нажмите кнопку один раз, чтобы изменить состояние once.4-выходные порты канала не зависят друг от друга.

3>. Режим блокировки: соответствующий выходной канал на приемнике будет выводить высокий уровень при нажатии одной кнопки на пульте дистанционного управления. Но другие 3 канала будут выпускать низкий уровень. E.g:D0 на приемнике будет выводить высокий уровень при нажатии кнопки «A» и D1 ~ D3 будет выводить низкий уровень 4. Выходные порты не являются независимыми.

5. Четкий Код:

1>. Подключите правый источник питания для приемника;

2>. Нажмите кнопку set 8 раз непрерывно на приемнике;

3>. Светодиодный выключается;

4>. Светодиодный мигает 8 раз;

5>. Успешная работа с четким кодом;

Примечание: Если пользователю необходимо обновить Рабочий режим дистанционного управления, пользователю также необходимо сначала очистить код.

6. Код пары:

1>. Подключите правый источник питания для приемника;

2>. Нажмите кнопку set для разного времени на приемнике в соответствии с желаемым режимом работы. Затем светодиодный индикатор включится. Это означает, что введите режим кода обучающей пары:

2,1>. Режим инчинга: Нажмите кнопку set на приемнике 1 раз;

2,2>. Режим самофиксации: Нажмите кнопку set на приемнике 2 раза;

2,3>. Режим блокировки: Нажмите кнопку set на приемнике 3 раза;

3>. Нажмите любую кнопку на пульте дистанционного управления. Это означает, что сопряжение успеха, когда светодиодный индикатор на приемнике выключается после вспышки 3 раза, если приемник получает сигнал с пульта дистанционного управления.

4>. Несколько пультов дистанционного управления для управления одним приемником: Нажмите кнопку set на приемнике, и светодиодный индикатор будет продолжать работать в режиме кода обучающей пары. А затем нажмите любую кнопку на пульте дистанционного управления.

Примечание: Автоматическое отключение режима кода обучающей пары через 10 секунд при вводе режима кода пары, если приемник не получает сигнал с пульта дистанционного управления.

Примечание: каждый раз, когда пользователь меняет режим работы, пользователь должен сначала очистить код.

7. Примечание:

1>. Каждый раз, когда пользователь меняет режим работы, пользователь должен сначала очистить код;

2>. Приемник может управляться до 20 пультами дистанционного управления;

8. Применение:

1>. Беспроводной пульт дистанционного управления автомобилем;

2>. Модель корабля;

3>. Модель самолета;

4>. Беспроводное Обнаружение температуры и влажности;

5>. Интеллектуальный сбор данных;

6>. Привод двигателя.

9. Посылка:

1>.1 шт. 433 МГц беспроводной пульт дистанционного управления приемник;

2>.1 шт. 433 МГц пульт дистанционного управления;
