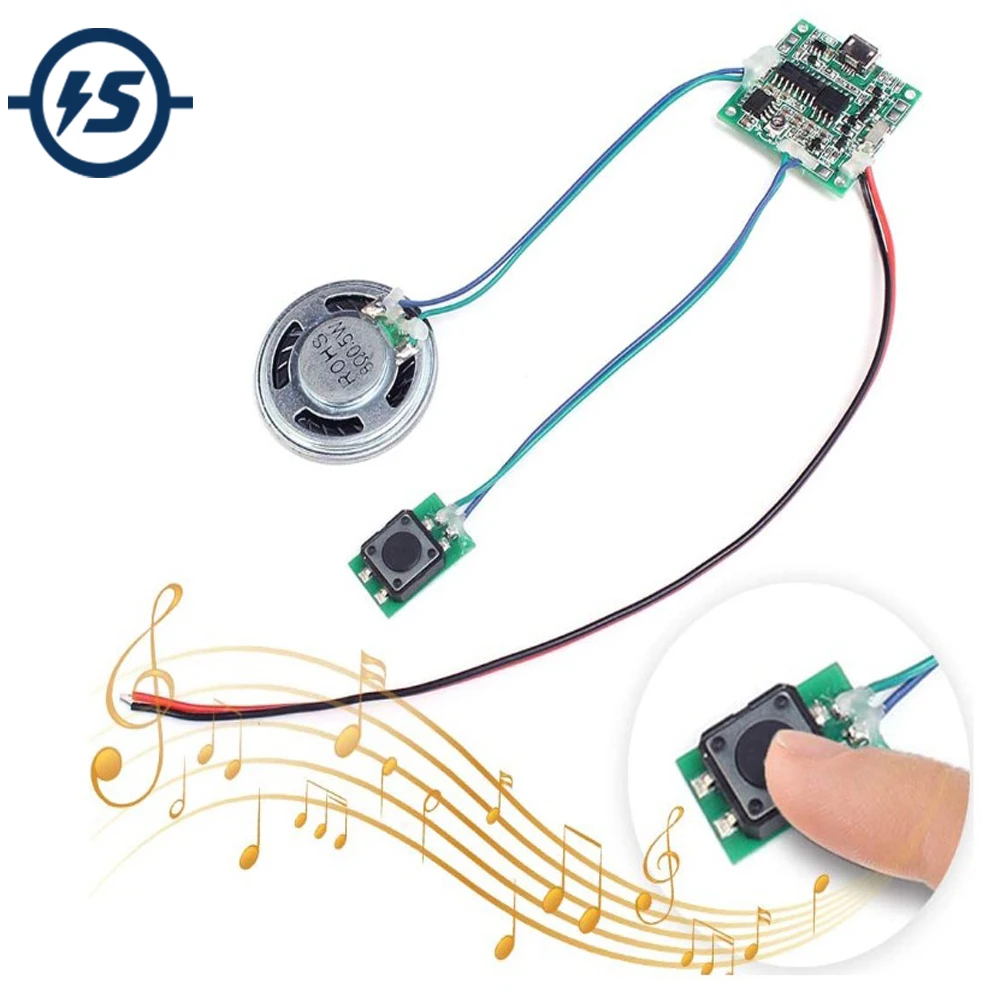

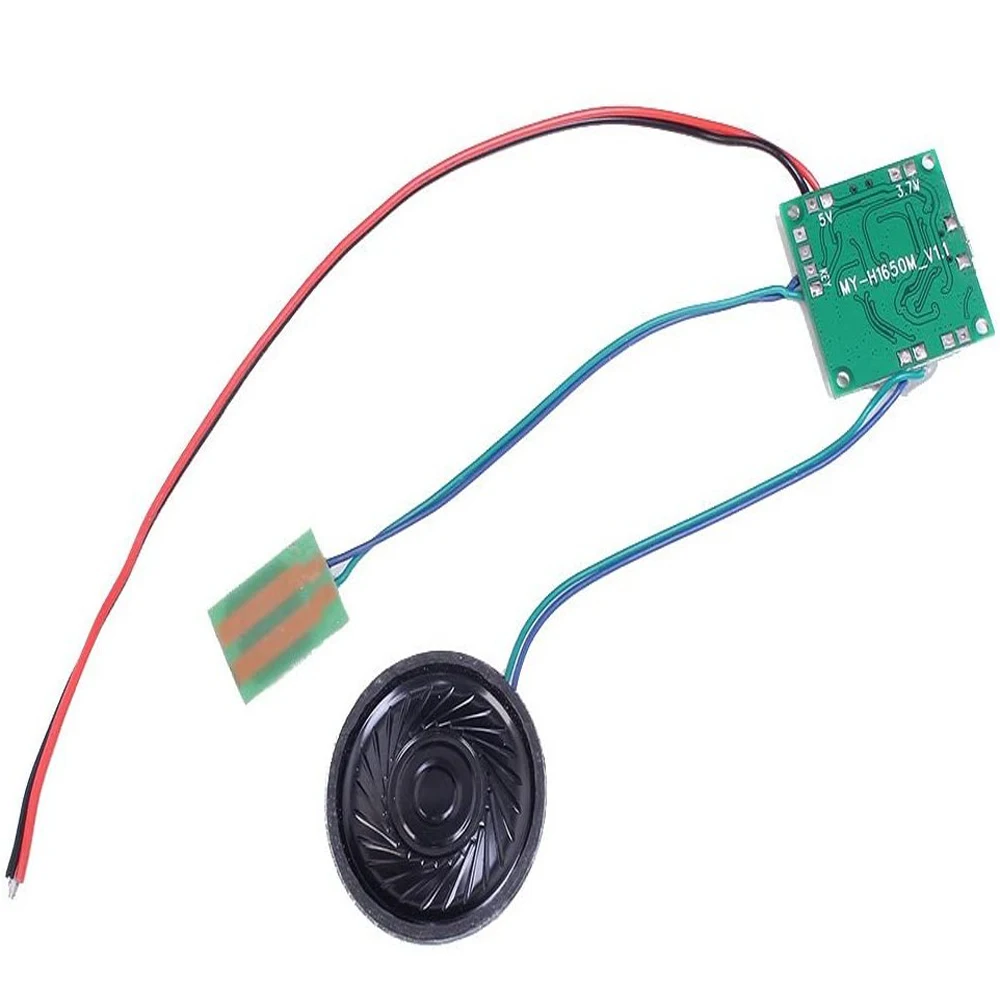

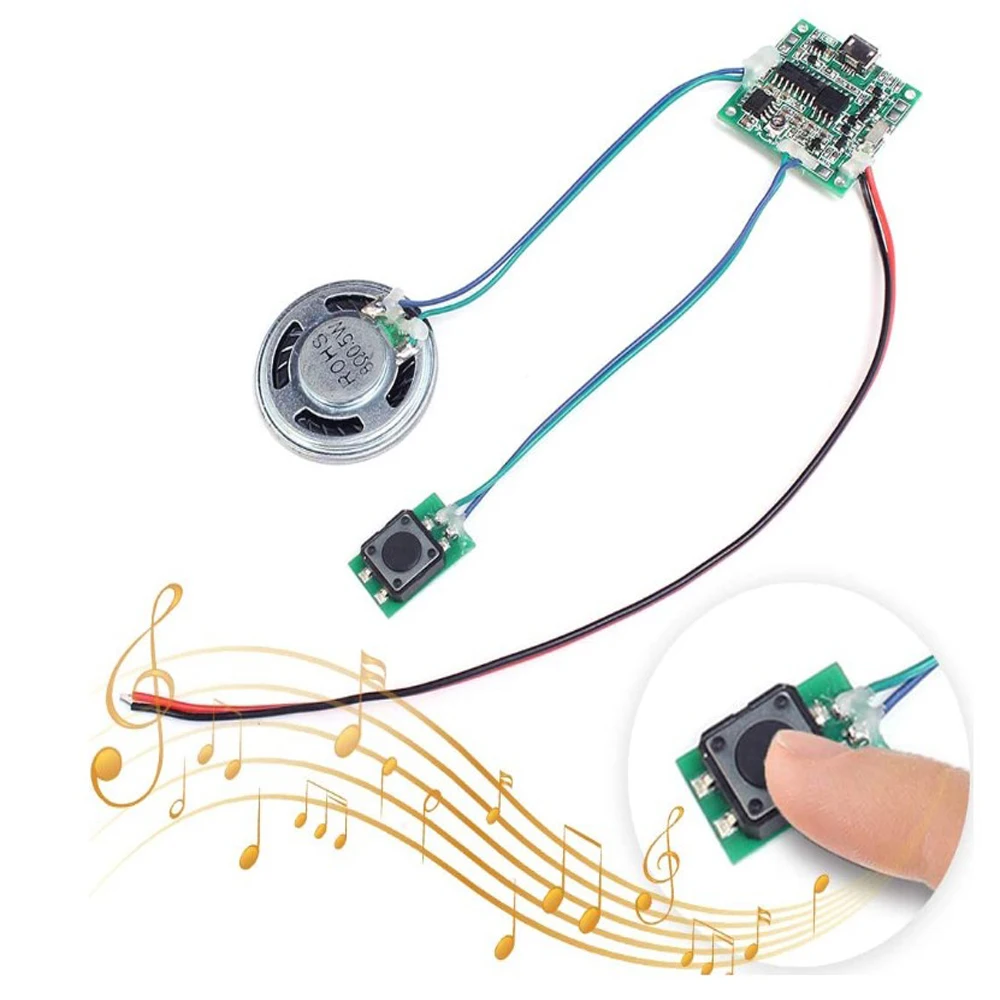

Записываемый звуковой модуль кнопочное управление 8 м MP3 WAV музыкальный голосовой

Записываемый звуковой модуль кнопочное управление 8 м MP3 WAV музыкальный голосовой

Пожалуйста, обратите внимание: У нас есть документы на большинство товаров в нашем магазине

Если вам это нужно, свяжитесь с нами:)

1. Описание:

Модуль воспроизведения голоса, загрузка голоса через USB, управление воспроизведением с помощью кнопок.

2. Параметры:

1>. Питание Напряжение: 4,5-5V или 3,7 V литиевая батарея

2>. ОЗУ: 8 м

3>. Выход: 0,5-1 Вт

4>. Размер: 30*30 мм

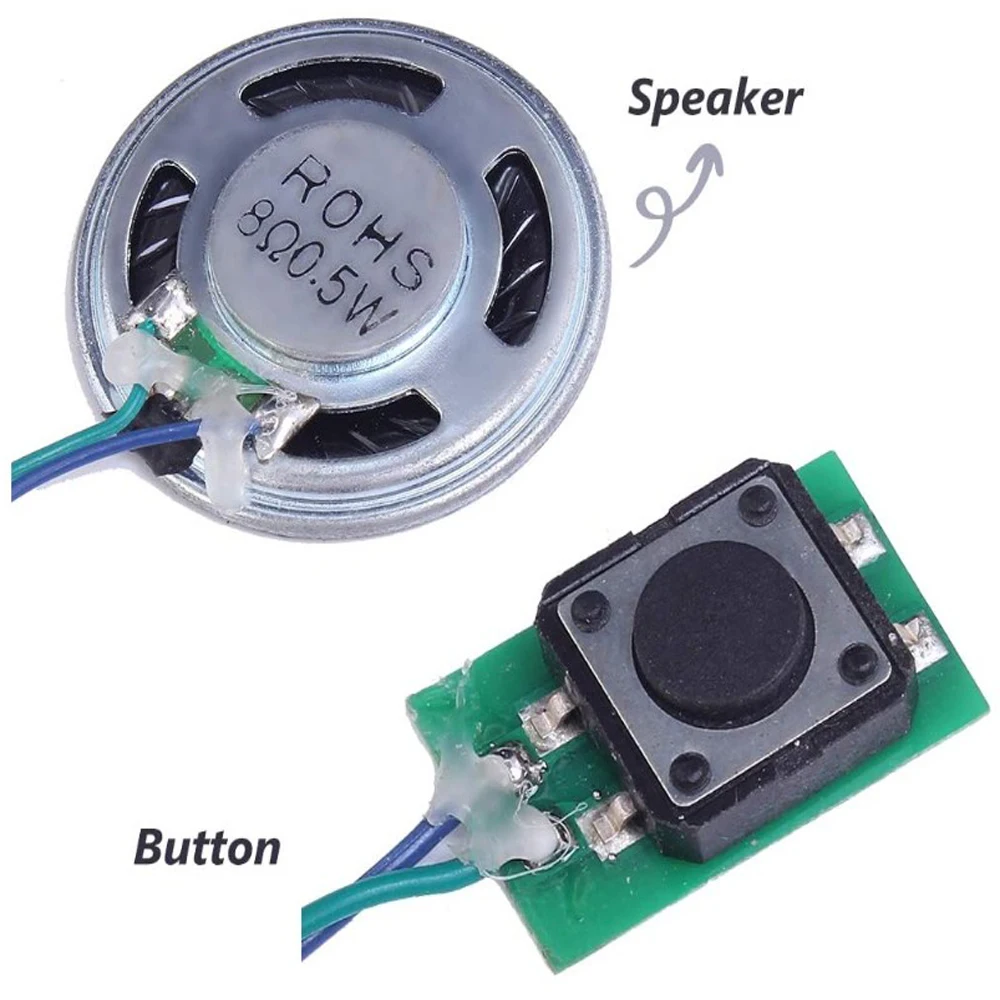

5>. Размер динамика: d36 мм

6>. Режим управления: кнопка или TTL

3. Режим управления:

Примечание:

1>. Он используется 3,3 K резистор для того, чтобы изменить режим;

2>. В таблице: в форме цифры «0» означает подключение 3,3 K резистор; «1», поэтому нет необходимости в 3,3 K резистор.

3>. Режим по умолчанию: 000. Пользователь может изменить режим самостоятельно.

4>. Изменение режима воспроизведения: он войдет в режим включения питания при коротком замыкании между двумя кнопками. Он будет воспроизводить голос сразу же при включении.

A

B

C

Кнопка управления

Управление TTL

0

0

0

Нажмите кнопку один раз, чтобы воспроизвести голос один раз, а затем остановить. Она прекратит воспроизведение сразу, если нажмите кнопку во время воспроизведения.

Входной сигнал уровня H/L один раз, чтобы воспроизвести голос один раз, а затем остановить. Он прекратит воспроизведение сразу, если вход во время воспроизведения

0

0

1.

Удерживайте кнопку, чтобы воспроизвести голос один раз, а затем остановить. Она прекратит воспроизведение сразу же, если отпустите кнопку.

Удерживайте входной сигнал уровня H/L, чтобы воспроизводить голос один раз, а затем останавливаться. Он немедленно прекратит воспроизведение, если изменится входной сигнал.

0

1.

0

Удерживайте кнопку, чтобы включить воспроизведение голоса. Она прекратит воспроизведение сразу же, если отпустите кнопку.

Удерживайте входной сигнал уровня H/L для циклического воспроизведения голоса один раз. Он немедленно прекратит воспроизведение при изменении входного сигнала.

0

1.

1.

Нажмите кнопку один раз, чтобы воспроизвести голос один раз, а затем остановить. Она будет воспроизводить от начала, если нажмите кнопку во время воспроизведения.

Входной сигнал уровня H/L один раз, чтобы воспроизводить голос один раз, а затем останавливаться. Он будет воспроизводить от начала, если вход во время воспроизведения

1.

0

0

Нажмите кнопку один раз, чтобы воспроизвести голос один раз, а затем остановить. Кнопка не будет доступна во время воспроизведения. Она доступна после остановки воспроизведения.

Входной сигнал уровня H/L один раз для воспроизведения голоса один раз, а затем остановки. Вход не будет доступен во время воспроизведения. Он доступен после остановки воспроизведения.

1.

0

1.

Нажмите кнопку один раз, чтобы включить воспроизведение голоса. Она прекратит воспроизведение сразу же, если нажмите кнопку во время воспроизведения.

Входной сигнал уровня H/L один раз для цикла воспроизведения голоса один раз. Он прекратит воспроизведение сразу, если вход во время воспроизведения.

1.

1.

0

Нажмите кнопку один раз, чтобы воспроизвести голос один раз, а затем остановить. Кнопка не будет доступна во время воспроизведения. Доступен после остановки воспроизведения. Если время нажатия кнопки ing больше времени на текущий голос, модуль переходит в режим циклического воспроизведения (этот режим предназначен только для одного голоса)

Введите сигнал уровня H/L один раз, чтобы воспроизвести голос один раз, а затем остановить. Вход не будет доступен во время воспроизведения. Доступен после остановки воспроизведения. Если время ввода больше времени на текущий голос, модуль входит в режим циклического воспроизведения (этот режим предназначен только для одного голоса)

4. Инструкции:

1>. Подключите модуль к компьютеру с помощью usb-кабеля;

2>. Инструкция похожа на u-диск;

3>. Скопируйте на него MP3 или WAV голос;

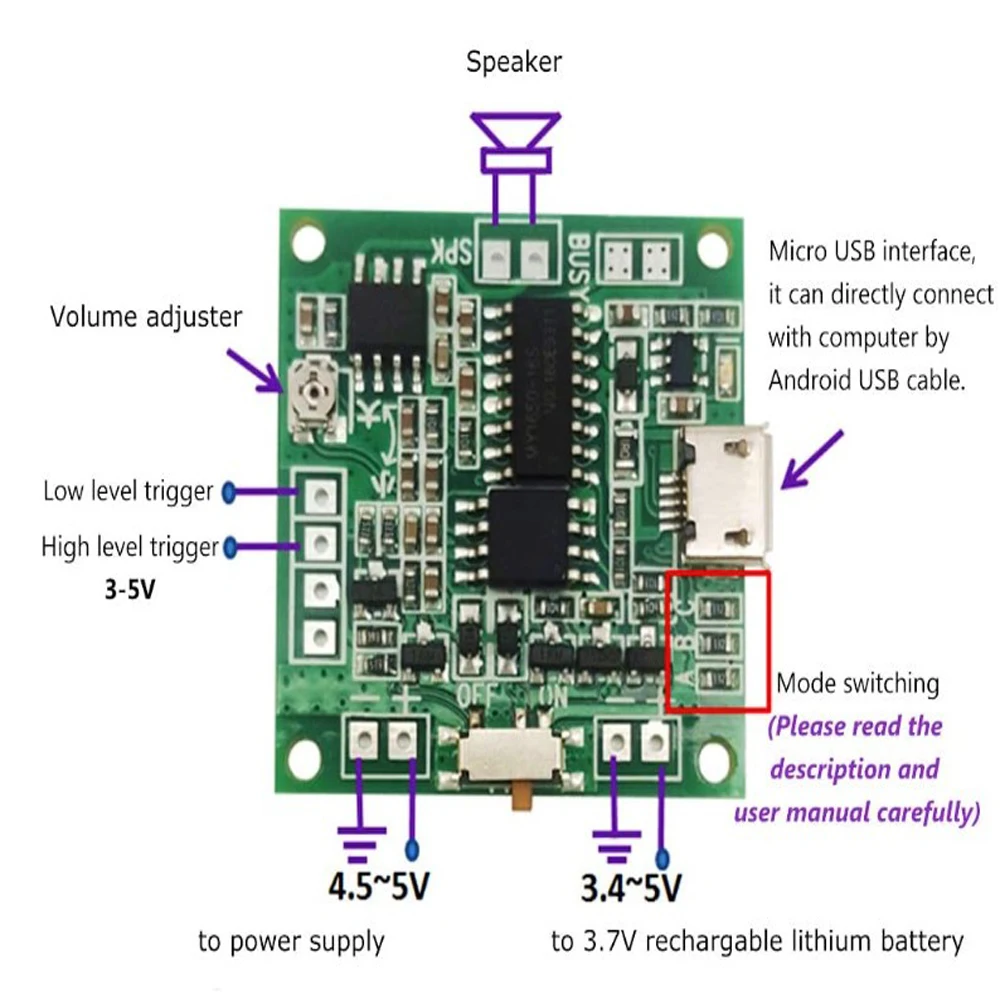

5. Описание интерфейса:
