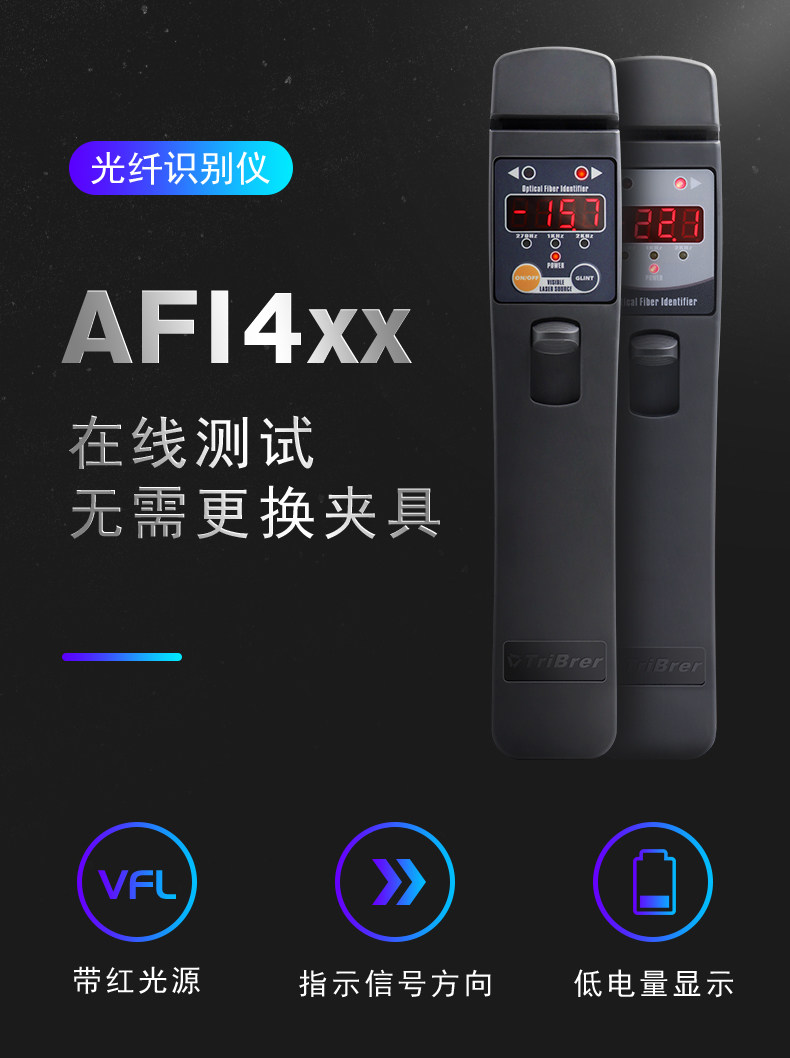

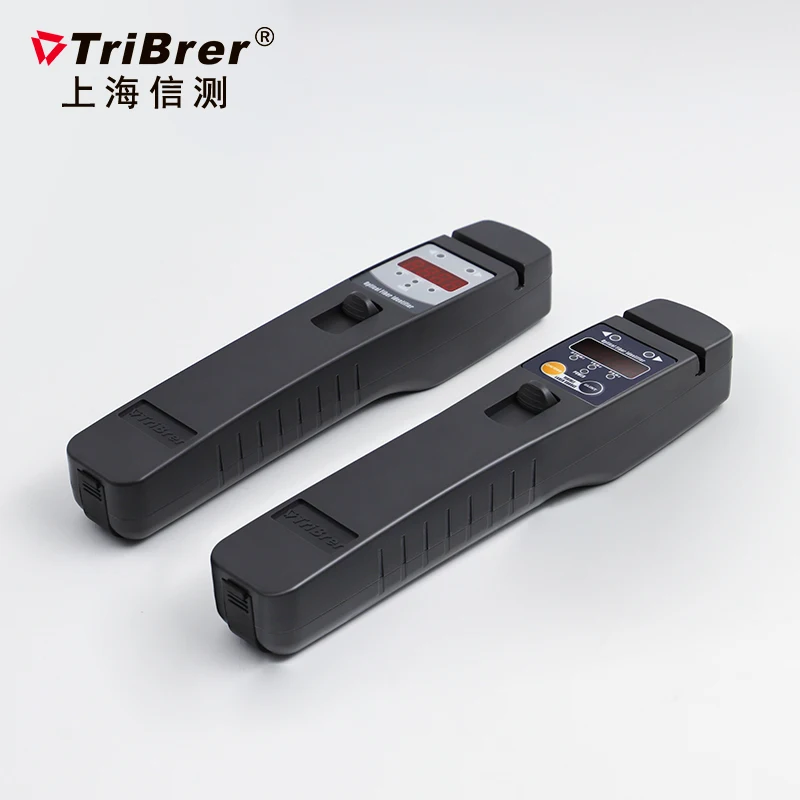

AFI400 AFI420S AFI420 волоконно оптический инструмент распознавания сигнала красный

AFI400 AFI420S AFI420 волоконно оптический инструмент распознавания сигнала красный

Описание

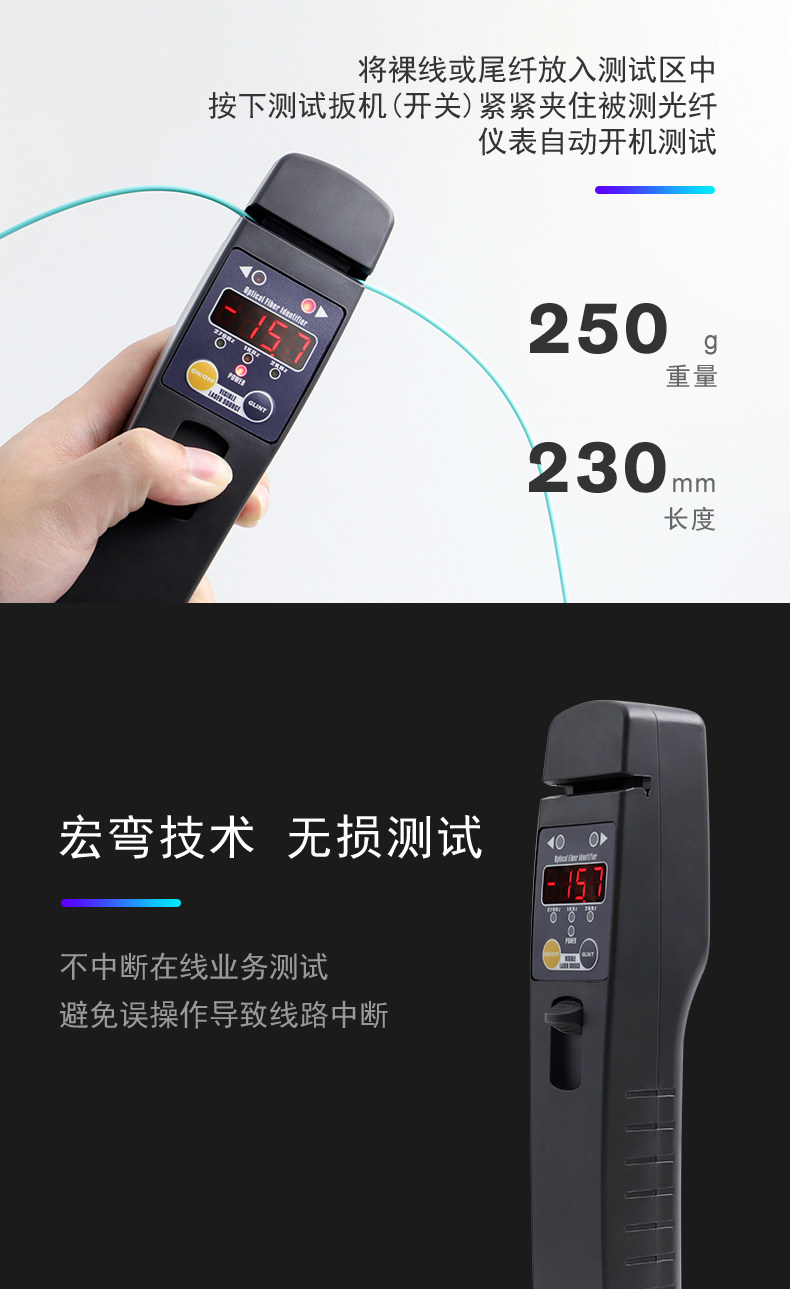

Этот идентификатор волокна AFI400 широко используется в строительстве и обслуживании оптического кабеля. Использование технологии макросъемки для неразрушающего тестирования. Может измерять направление сигнала и мощность, чтобы избежать неправильной работы в результате прерывания линий. Макро-замеры изгиба, макро-изгибы являются использованием волоконно-оптического изгиба утечки, когда слабый оптический сигнал, оптический сигнал для обнаружения направления и интенсивности. Не повреждает оптическое волокно, без прерывания связи и прямого обнаружения 25 мм голеного волокна, 0,9 мм и 2,5 мм волоконного обсадного плотно прилегающего перемычки. Определение тона, идентификатор оптического волокна может обнаруживать оптические сигналы в сигнале тона фиксированной нагрузкой, 270 Гц, 1 кГц и 2 кГц, для определения определенного оптического волокна, можно быстро найти необходимое волокно. Функция мониторинга низкого заряда батареи, когда заряда батареи недостаточно, чтобы выдать инструкции, чтобы напомнить пользователям об изменении батареи.

Особенности:

• Поддержка обнаружения оптических сигналов без прерывания движения

• На основе неразрушающей технологии

• Укажите направление сигнала в волокне

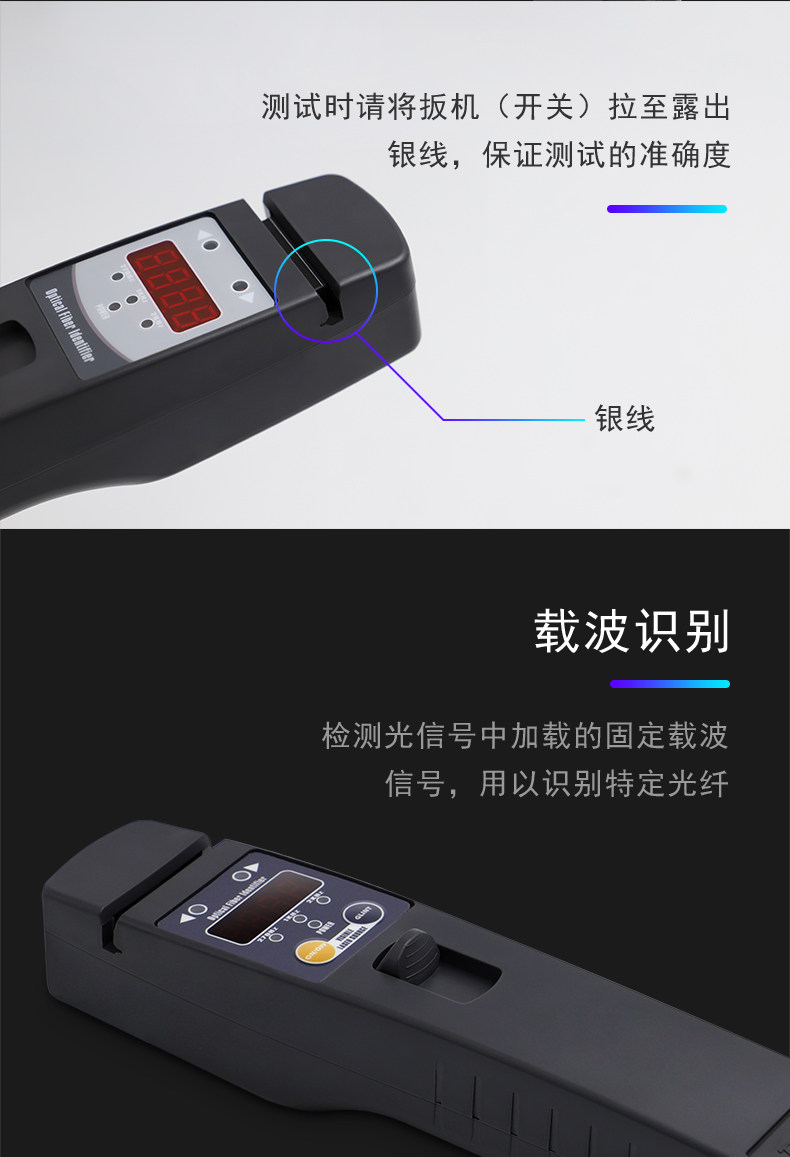

• Обнаружение различных оптических тонов, 270 Гц, 1 кГц и 2 кГц

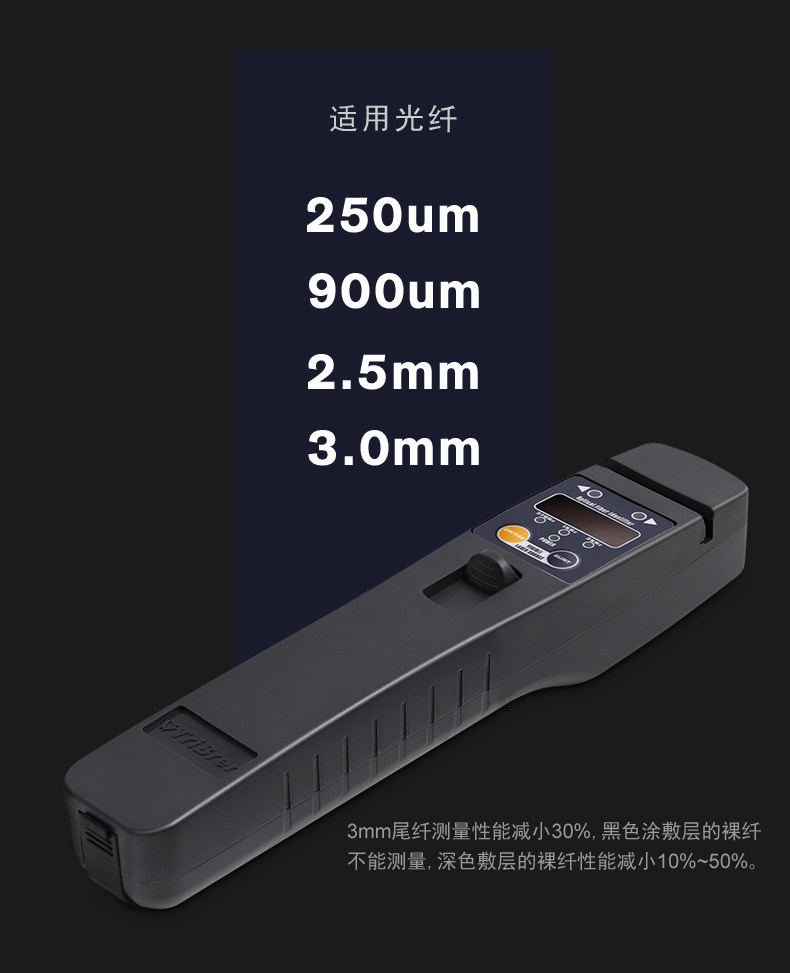

• Подходит для волокон 0,25 мм, 0,9 мм, 3,0 мм и не требует замены зажимного блока, более удобен, чем другие

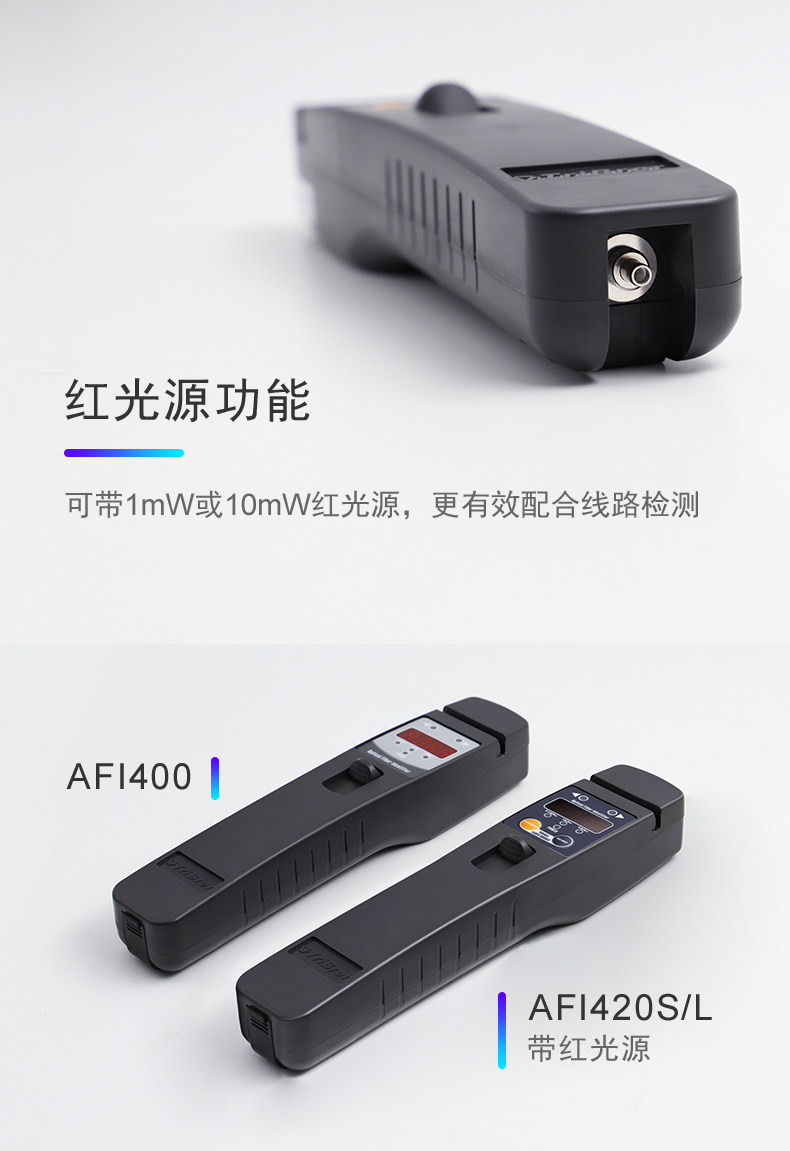

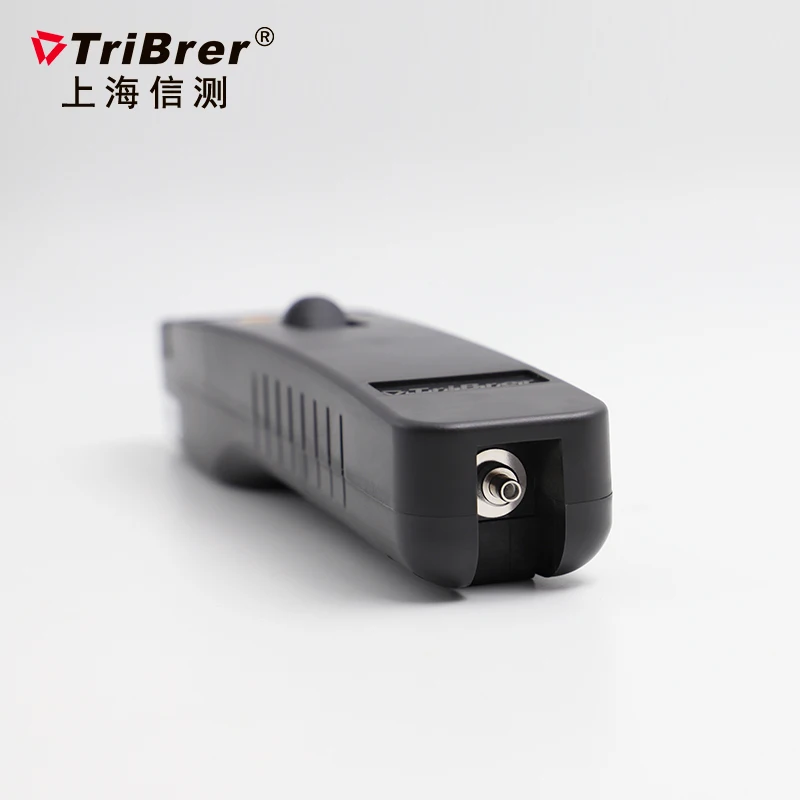

• Встроенный Видимый локатор неисправностей 1 мВт или 10 мВт опционально;

• Индикация низкого заряда батареи;

• Питание от 2 элементов щелочных батарей AA 1,5 В;

• Гарантия на один год

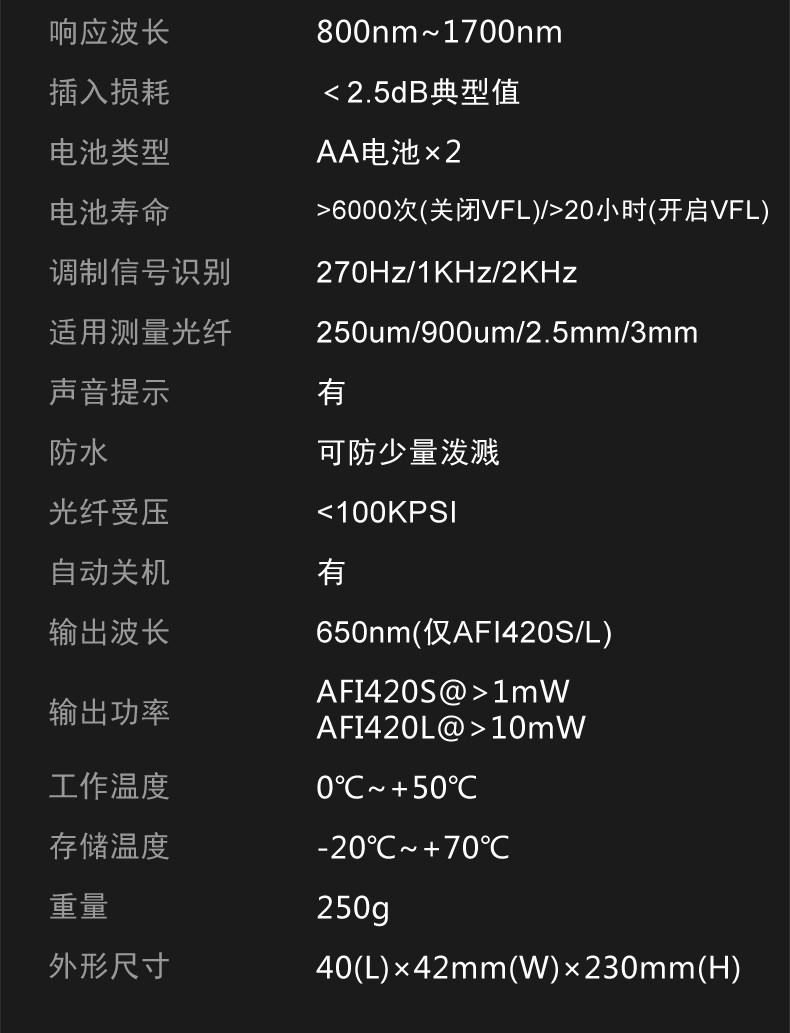

Спецификация:

AFI 400

AFI420S

AFI420L

Диапазон длины волны

8От 00 до 1700 нм (см)

Узнаваемый Тип сигнала *

CW, 2 кГц, 1 кГц, 270 Гц ± 10%

Тип детектора

InGaAs 2 шт.

Тип волокна

0,9, 0,25,2,0,Волокно 3,0 мм

Чувствительность

+ 10 ~-50dBm

Точность *

+ От 10 дБ до-30ДБм (непрерывная волна)

+ От 10 дБ до-25ДБм (модулированный сигнал)

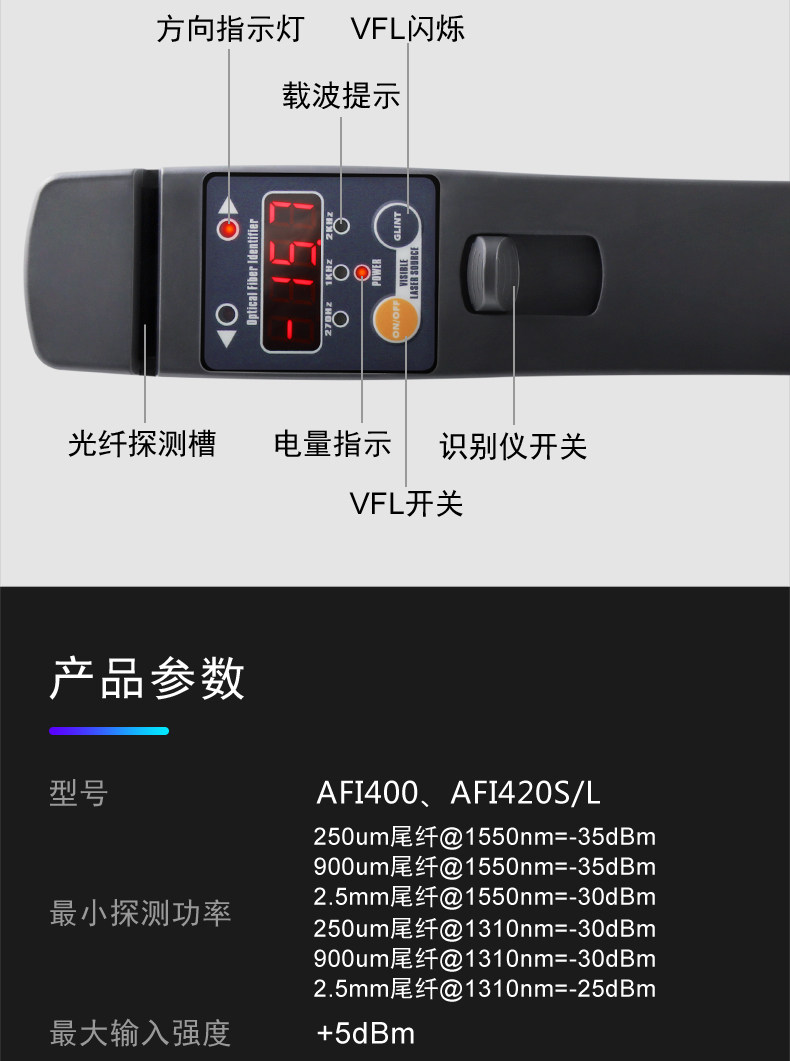

Светодиодный индикатор

Направление сигнала; частота сигнала (2 кГц/1 кГц/270 Гц); низкая батарея

Визуальный дефектоскоп

Нет

1 мВт

10 мВт

Температура хранения

-20 -- + 60 °C, <90% относительной влажности

Рабочая температура

-10 -- + 50 °C, <90% RH

Источник питания

АА * 2

Размер

230 мм * 45 мм * 45 мм

Вес

Около 200 г

   * При 20 ± 3 °C,1550нм длина волны,0.9Мм волокно, с белым пальто, 270 Гц, погрешность <5%,

   * 0,25, 2,0, 3,0 мм волокна, производительность при cЭнергичныйwAveБудет ниже

   * 1 кГц, 2 кГц, производительность при mЗапаянныйsИгналБудет ниже

   * Длина волны 1310 нм, производительность будет ниже

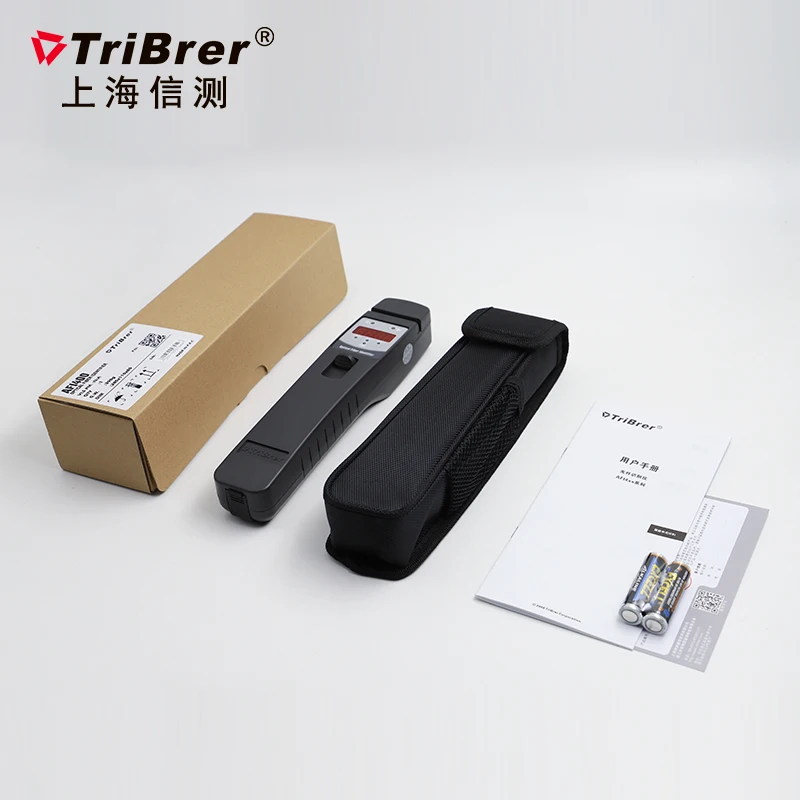

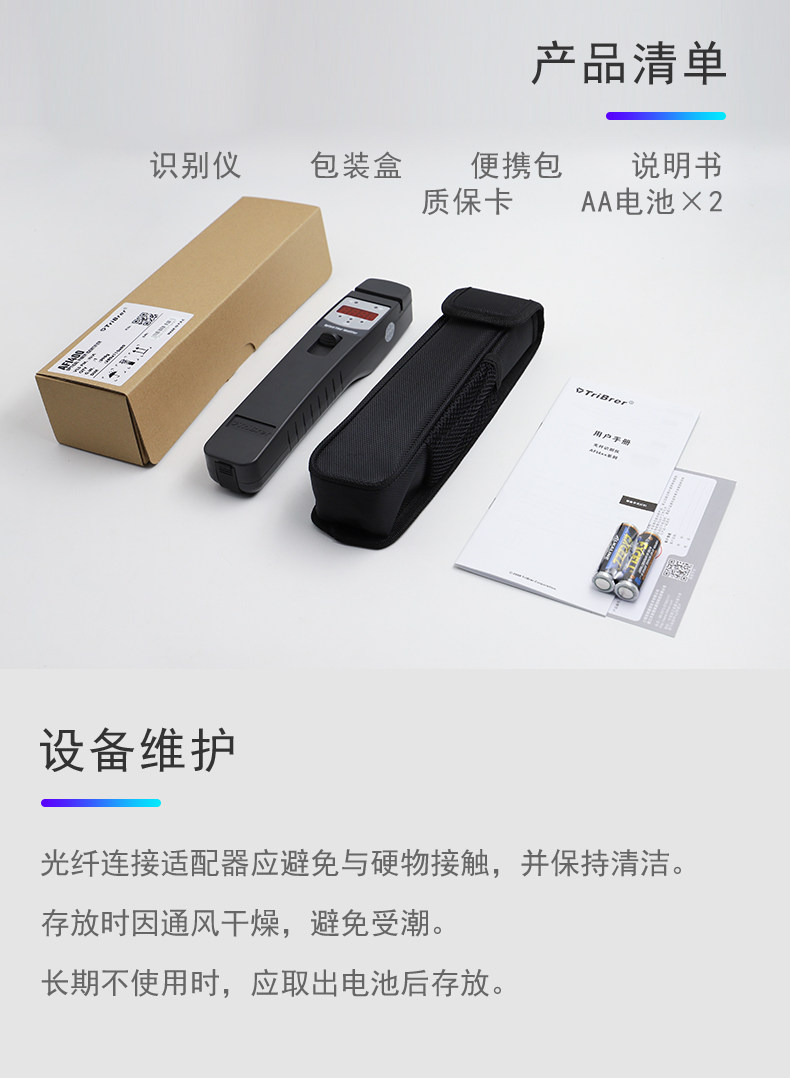

Аксессуары

Стандарт

Сумка для переноски

1

Руководство пользователя

1

Идентификатор волокна

1.
