STM32 плата Core407I STM32F407IGT6 STM32F407 ARM Cortex-M4 основная для разработки с полной IOs |





STM32 плата Core407I STM32F407IGT6 STM32F407 ARM Cortex-M4 STM32 основная плата для разработки с полной IOs



STM32 маленькая плата с MCU STM32F407IGT6, полный IO расширитель, JTAG/SWD интерфейс отладки

Обзор

Core407I-это небольшая плата разработки STM32, которая имеетSTM32F407IGT6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к запуску системы Core407I интегрирует интерфейс связи USB, JTAG/SWD Программирование/отладка интерфейс, часы цепи, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штыревые заголовки на задней стороне позволяют Core407I быть подключены к вашей плате приложений и действовать в качестве основной цепи MCU в вашей системе.ВсеПорты ввода/выводаДоступны на штыревых заголовках, и шаг заголовка разработан как2,0 ммДля достижения меньшего размера печатной платы.

---

Что на борту

STM32F407IGT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M4 32-битный RISC Характеристика:Полный набор инструкций по одноциклу DSP Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Рабочее напряжение:1,8 В-3,6 В Упаковка:LQFP176 Воспоминания:1024kB Flash, 192 + 4kB SRAM MCU коммуникационные интерфейсы: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY 1x10/100 Ethernet MAC 1 x 8-14-битный параллельный интерфейс камеры AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3 (с нижней стороны),3,3 В регулятор напряжения MIC2075 (на нижней стороне),Бортовое USB устройство управления питанием Выключатель питания,Питание от 5Vin или USB подключения Переключатель режима загрузки,Для настройки бут0 pin Индикатор питания Светодиод VBUS Кнопка сброса 8 м кристаллический осциллятор (на нижней стороне) 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Интерфейс USB В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32 Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель Расширитель MCU pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 5Vin pinheader,5 в источник питания требуется при использовании USB хоста/OTG Usb-хост/OTG джемпер Короткий Джемпер при использовании usb-хоста/OTG Откройте перемычку для отключения от порта ввода/вывода Джемпер VBAT Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору Джемпер для выбора VREF Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

---

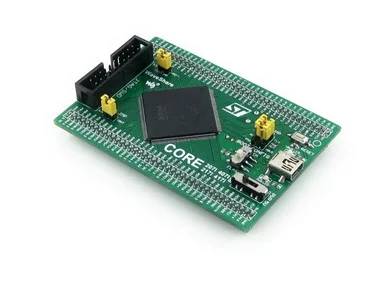

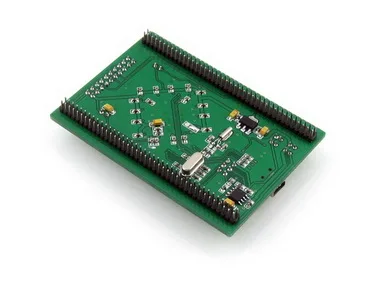

Фотографии

---

Примечание:
Core407I предоставляет интерфейс отладки JTAG/SWD, но не интегрирует какую-либо функцию отладки, требуется отладчик.

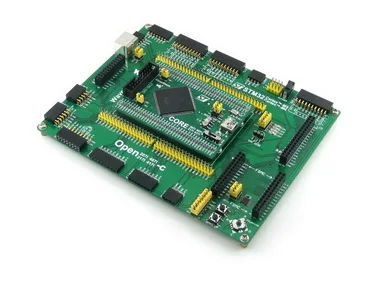

Материнская плата и программист/отладчик на фотографиях не включены в цену.

---

JTAG/SWD интерфейсы

На рис. 1, на рис. 2 показана надпись JTAG, SWD интерфейс соответственно

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD

---

Ресурсы для развития

Core407I STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

Сопутствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) Разработка документов

---

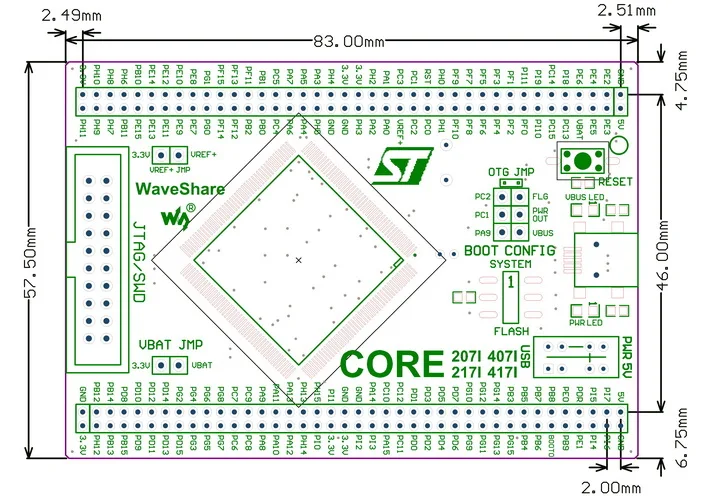

Размеры

---

В комплект входит Core407I макетная плата x 1 Кабель USB типа A-Mini-B x 1 Руководство пользователя CD x 1 1 2 3
