USB-карта с ЧПУ MACH3 LPT, контроллер движения для гравировки шагового двигателя

Детали

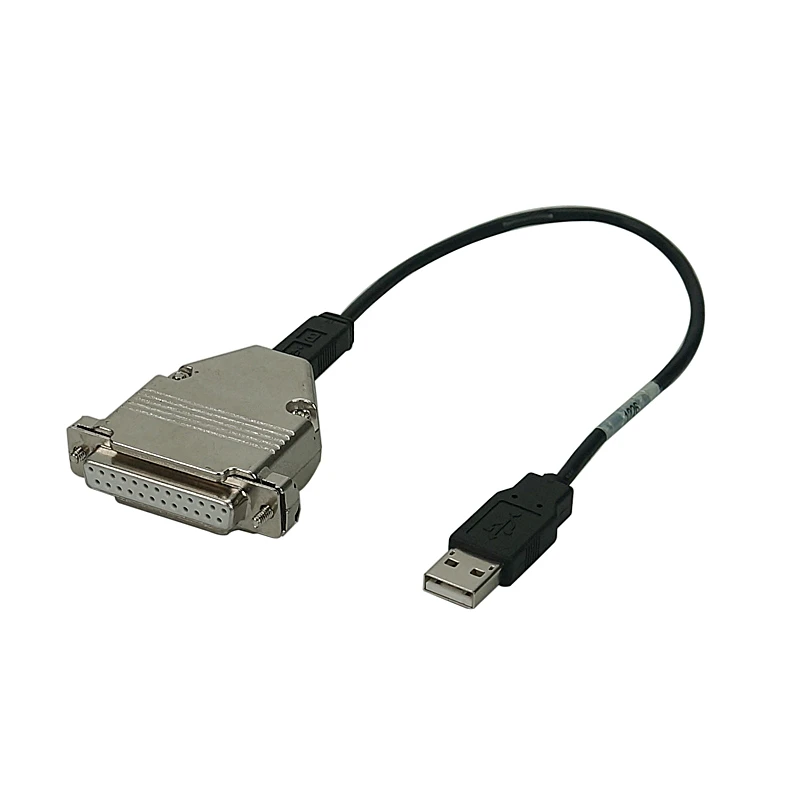

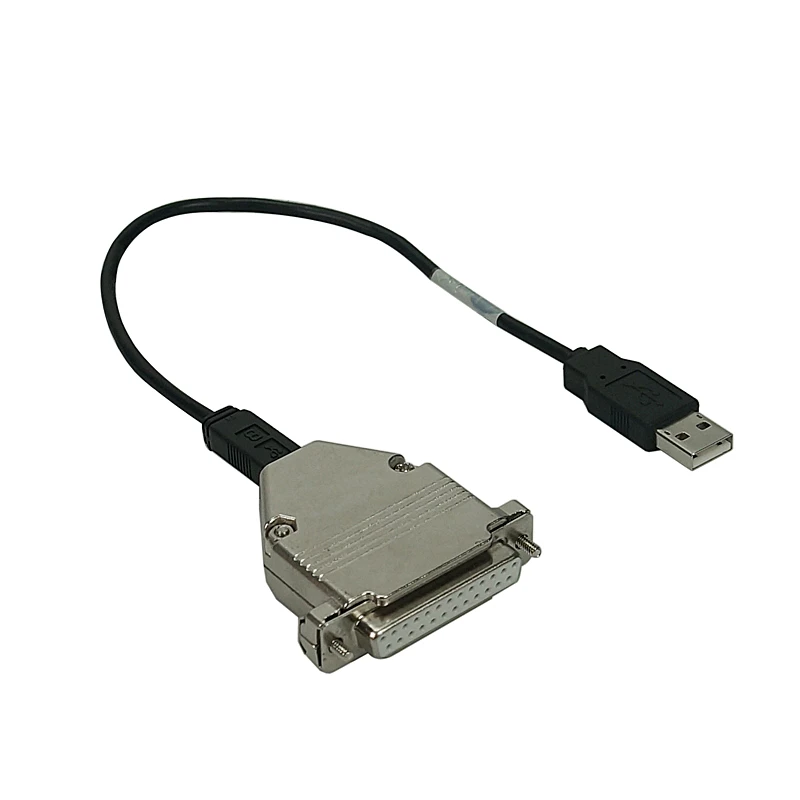

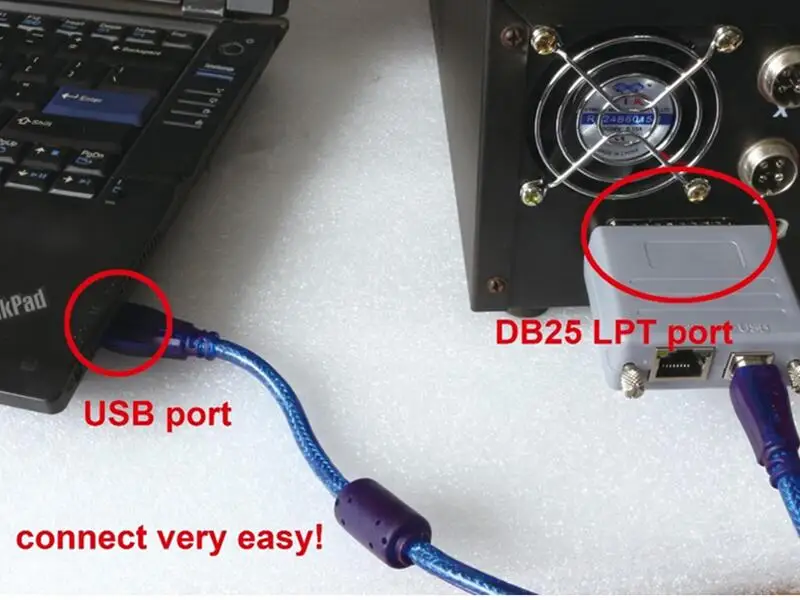

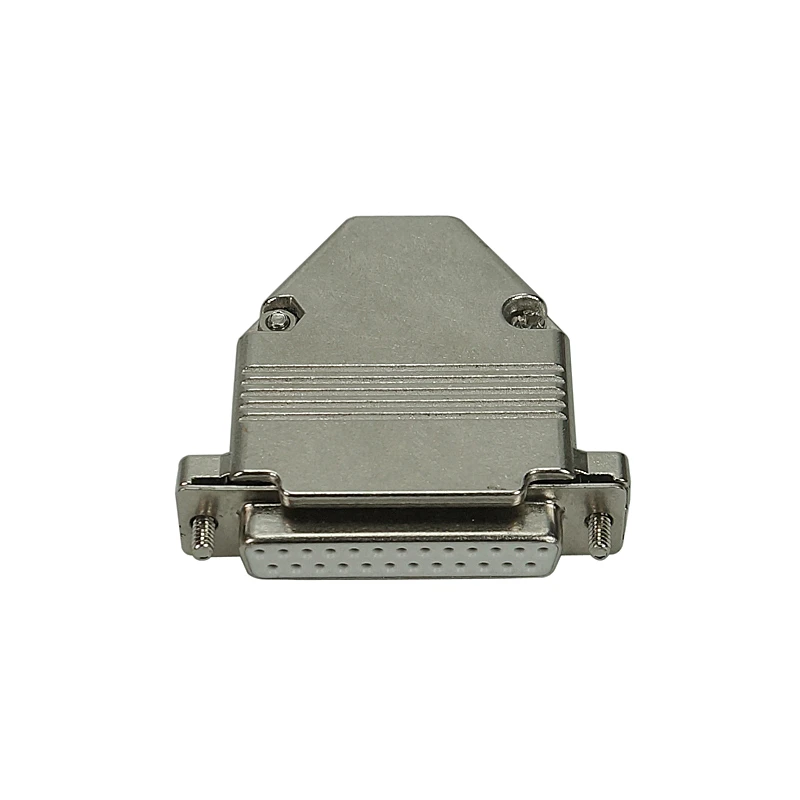

Легко подключать и воспроизвести USB к параллельному адаптеру порта. Отлично работает с MACH3,

И не требует какой-либо сложной проводки. Просто подключите его к usb-порту на вашем компьютере,

А затем в параллельный порт на вашем контроллере с ЧПУ! Металлический корпус, стабильный и надежный.

Технические характеристики:

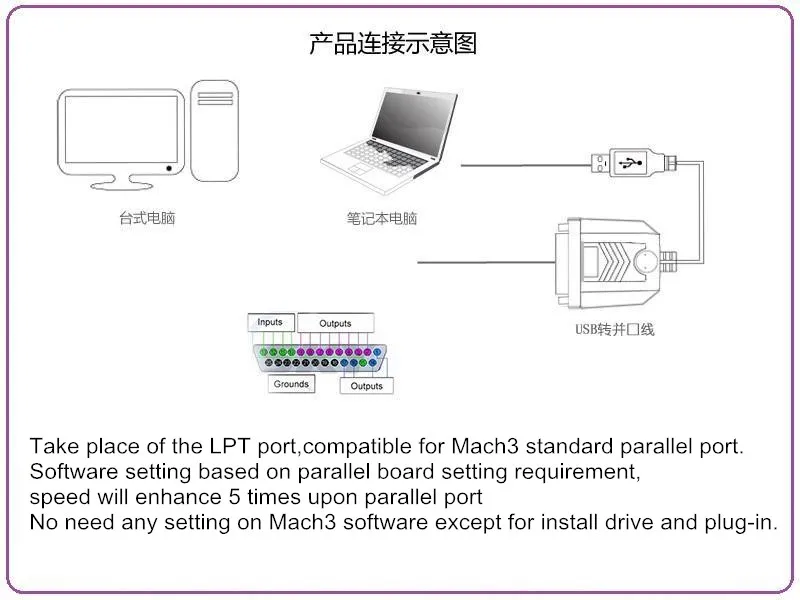

-Замените LPT порт станка 3.

-4 оси одновременного управления.

-Работа с программным обеспечением Mach3 через вилки.

-До 1125 кГц работы.

-USB подключен к компьютеру управления.

-Стандартный MACH3 стандартный параллельный порт

-Высокоскоростная связь через USB и буфер передачи данных, Стабильная и надежная работа

Посылка: без подкладки

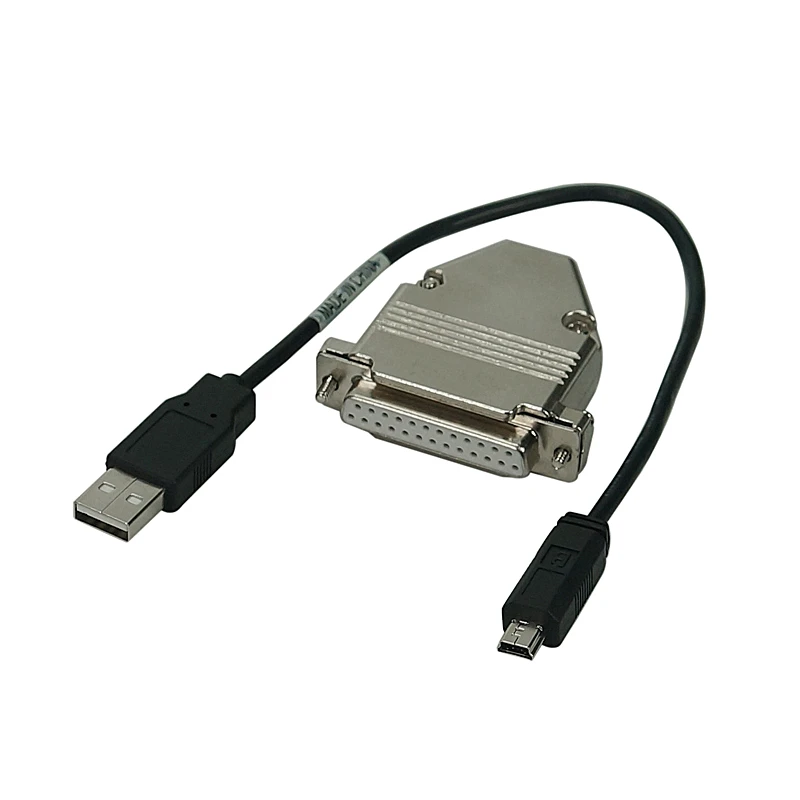

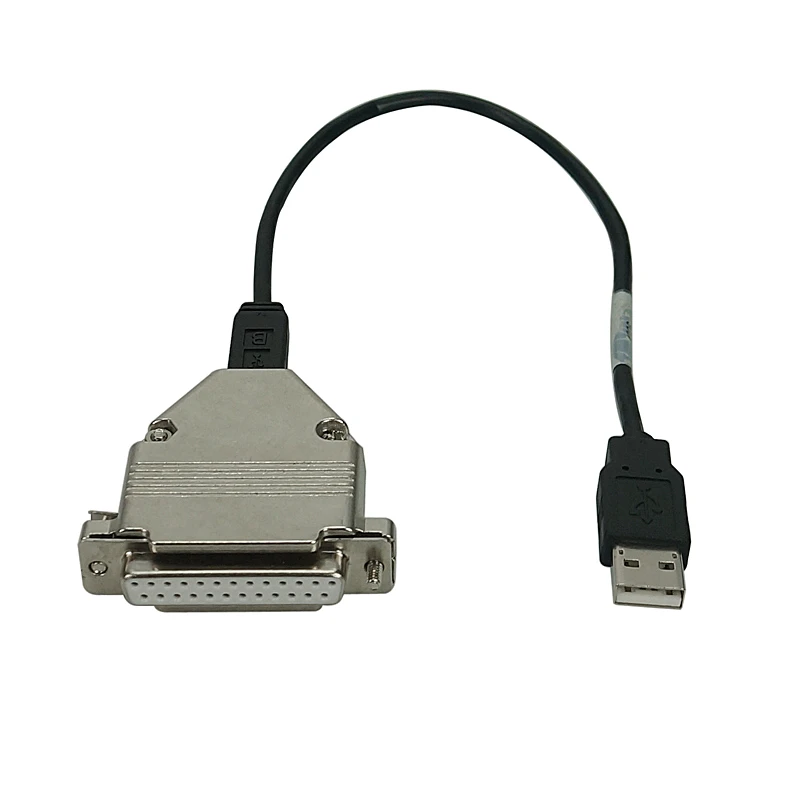

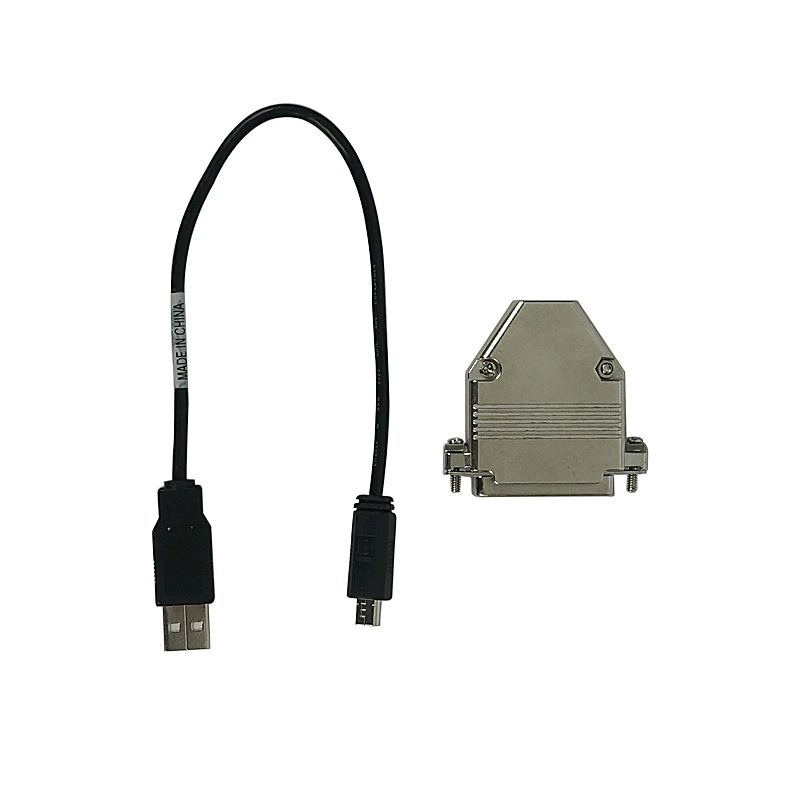

1 x USB к параллельному адаптеру, LY-USB100

1 x USB кабель для преобразования





CNC MACH3 USB к параллельному LPT Порты и разъёмы конвертер адаптер 6 осевой контроллер mach3 Parallet Порты и разъёмы для USB

LY-USB200 USB К LPT Порты и разъёмы Адаптер ЧПУ контроллер для Mach3

Технические характеристики:

LY-USB200 поддержка Mach3 программное обеспечение и последовательный порт, MPG, через USB, чтобы общаться с компьютером.

LY-USB200 motion контроллер принимает ARM с разумным дизайном. Конструкция ARM включает в себя коммуникацию, кодеаналитику, основной принцип и импульсное развитие. Рациональный дизайн, удобный в использовании

Руководство вводит график работы, подключения и использования наших профессиональных

Контроллер движения для гравировального станка. С помощью большого количества рисунков, вы можете узнать

Как быстро использовать этот контроллер движения. (Пожалуйста, свяжитесь с нами, если вам нужна полная инструкция.)

Спецификация продукта

Поддержка USB;

5 портов входного интерфейса для обычных цифровых данных;

Интерфейс вывода 3 портов для обычных цифровых данных;

1 порт 0-10 В, скорость вращения шпинделя, аналоговый выходной интерфейс (можно изменить на выход ШИМ);

Поддерживает шаговые системы с 6 осями, импульсный выход 200 кГц для каждой оси;

Чип управления движением руки;

Совместим с входом MPG, поддерживает MPG цифровой дисплей от нашей компании.

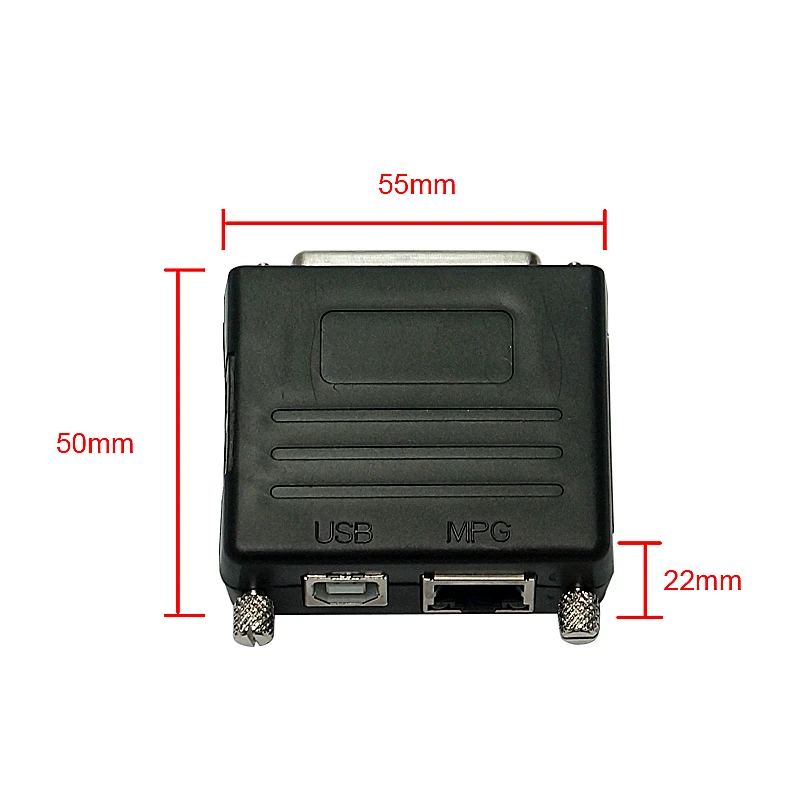

Внешний вид и размер изделия

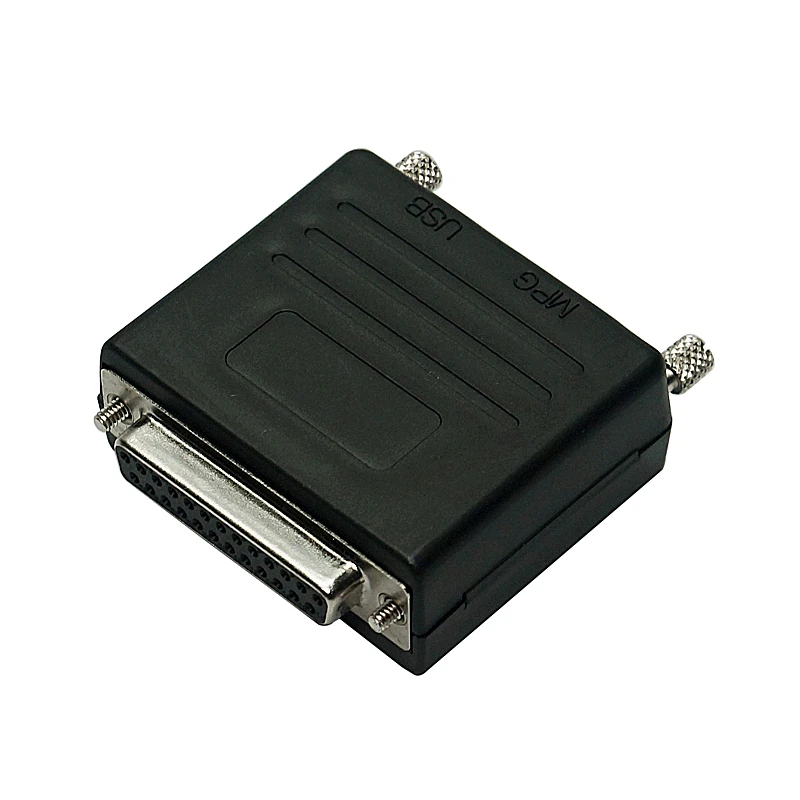

Контроллер движения NC200 имеет корпус из пластика.

Общий размер 56,8 мм * 54,1 мм * 22 мм

Определение и способ подключения продукта

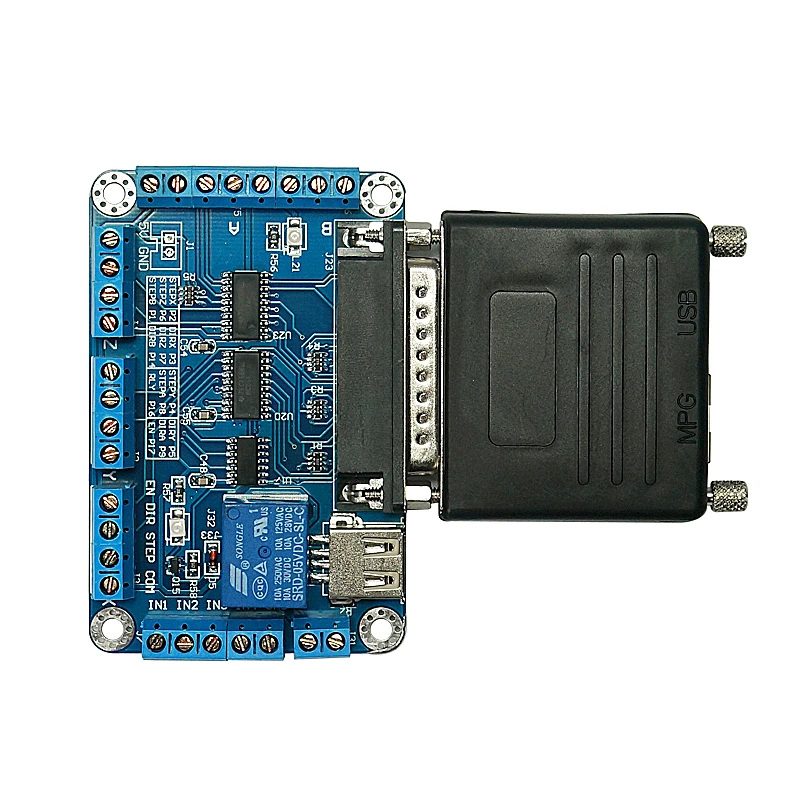

Подключение контроллера включает Интерфейс подключения USB, интерфейс MPG и порт контроллера LPT.

1. Порт USB

USB-порт связи, NC200 поддерживает связь с mach3 через него.

2. Интерфейс контроллера LPT

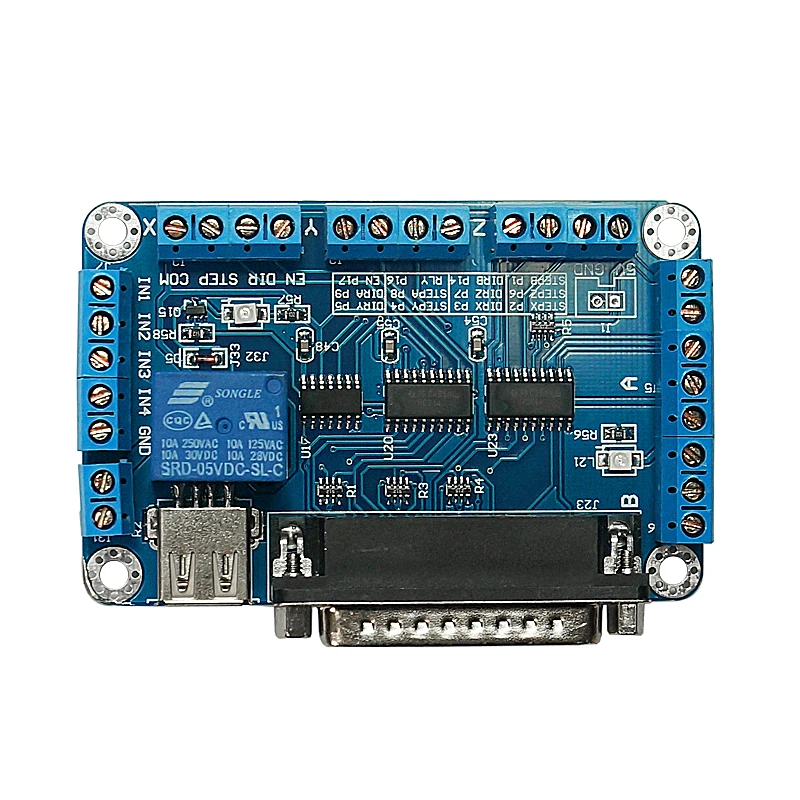

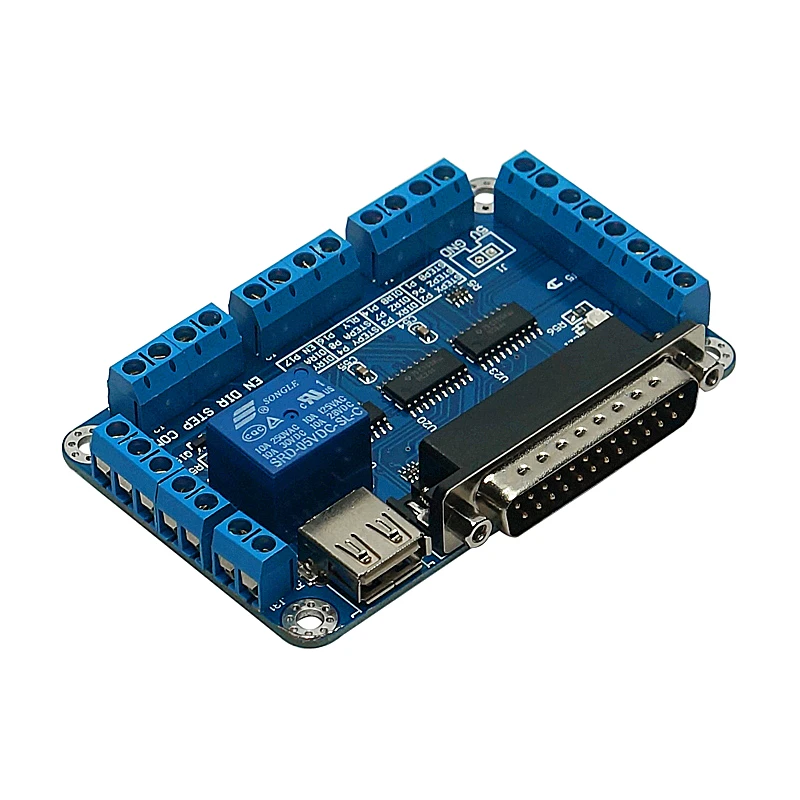

Это PIN1 для PIN13; Во втором ряду, справа налево, это PIN14-PIN25.

PIN1-PIN9,PIN14,PIN16,PIN17 выводятся шпильки, который может быть установлен в качестве ШИМ, обычный выход и шаговый двигатель порт управления. И PIN10-PIN13,PIN15 являются ввода пин, который может быть установлен в качестве зонда, предел, estop и дома

Интерфейс управления шаговым драйвером определяет

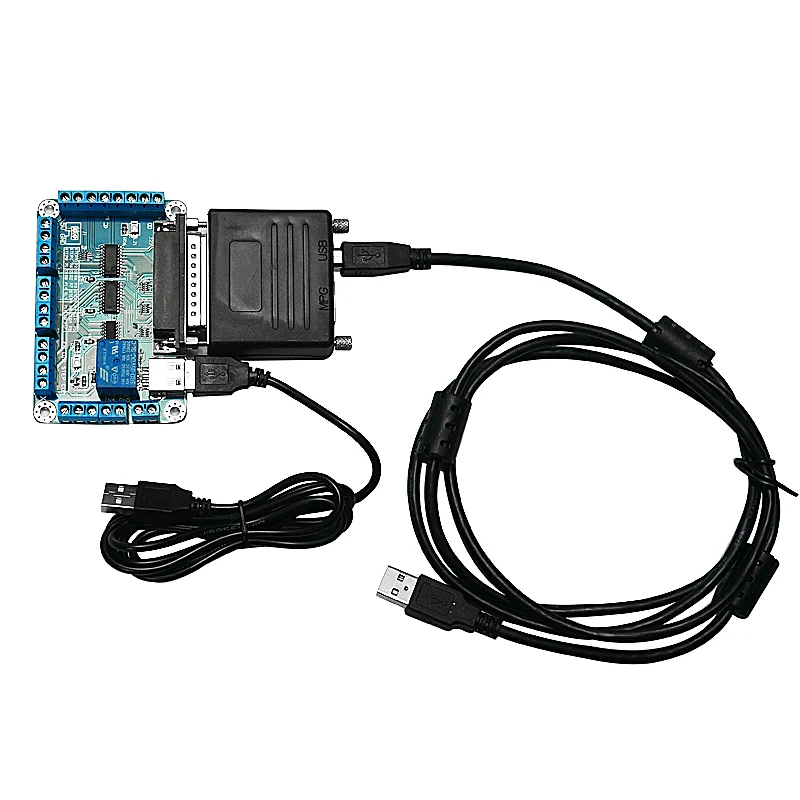

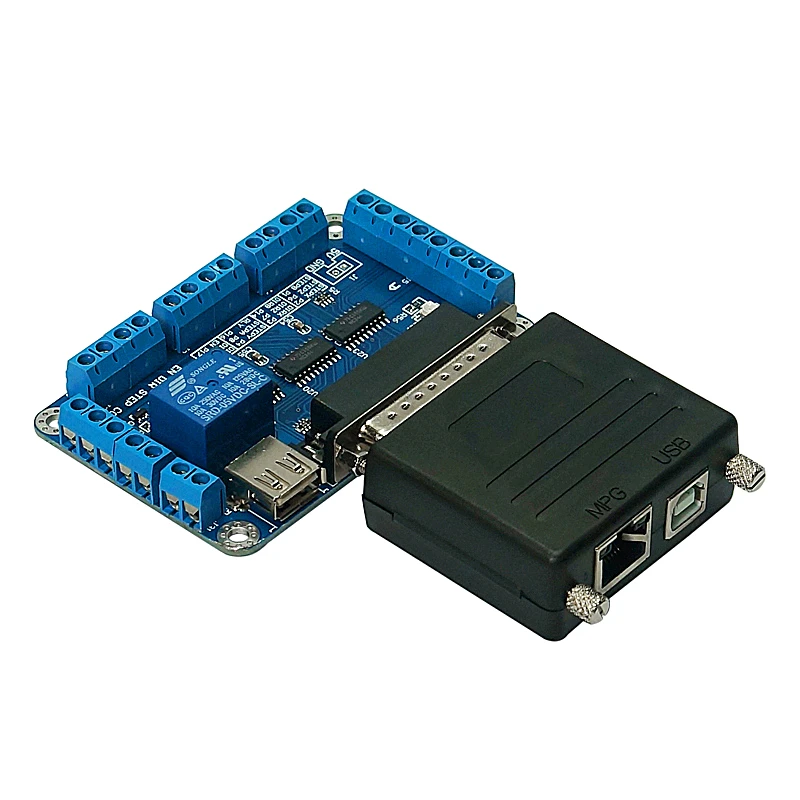

LY-USB200 может заменить компьютера lpt-порт и работает лучше, чем компьютер LPT порт. Этот порт подключается к плате шагового драйвера

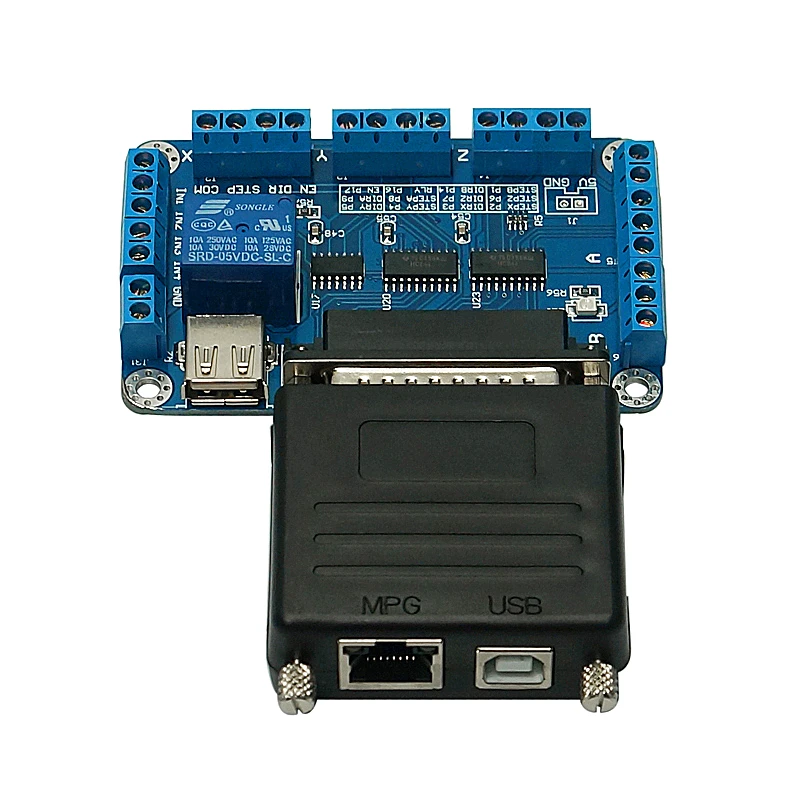

3.MPG подключение

Как показано на рисунке 2 расположения последовательный порт, MPG, порт типа RJ45, а именно общее стандартный сетевой интерфейс.

Последовательный импульсный генератор, импульсный генератор является стандартным генератором импульсов, оси на выбор, например, выбор мощности через последовательный порт и взаимодействие хоста.

Последовательный порт ручной pin, pin ярлык Ссылки Рисунок из мультфильма «Холодное сердце» на 2-4 года (слева направо) в заказе PIN1-PIN8. Последовательный порт ручной импульсный определение типа с помощью таблицы размеров 2-2. Ручной импульсный последовательный порт, с использованием способа ссылки, ручной последовательный порт pulse

Посылка: без подкладки

1 x USB к параллельному адаптеру, LY-USB200

1 x USB кабель

1 x карта расширения PCI
