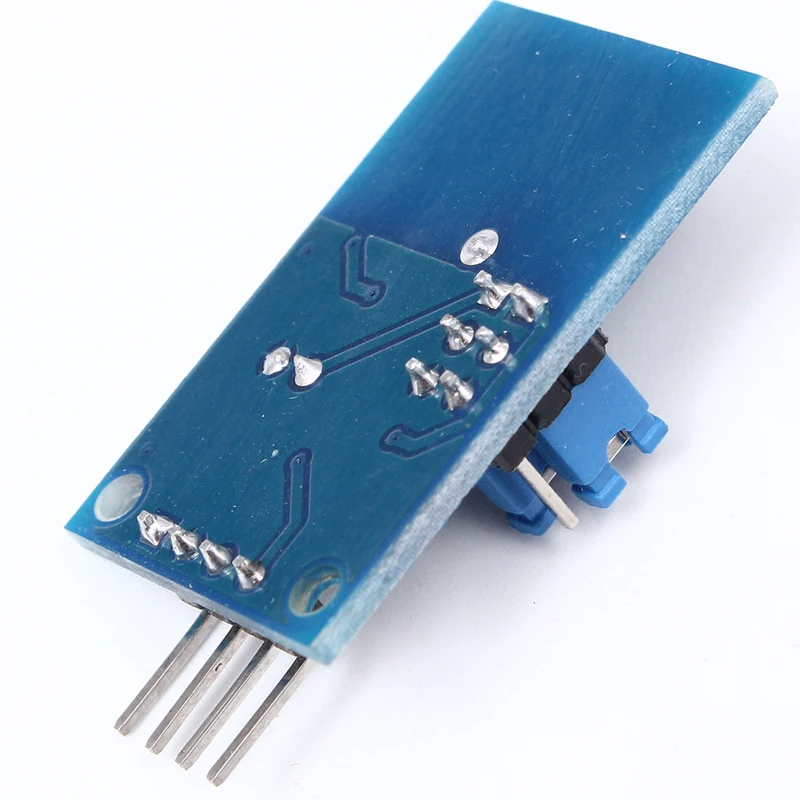

Емкостный сенсорный диммер светодиодный модуль pwm переключателя

Емкостный сенсорный диммер светодиодный модуль pwm переключателя

Параметр:

-Расстояние отверстия: 16 мм
-Диафрагма: 2,5 мм
-Диапазон напряжения: 2,4-5 В
-Максимальный выходной ток: 500 мА
-Размер печатной платы: l23мм * w20мм

Особенности

1.Яркость лампы может регулироваться по требованию, она очень работает.
2.Он может касаться средней защиты, таких как стекло, акрил, пластик, керамика и так далее, что очень безопасно.
3.Широкое применение диапазона напряжения, вы можете выбрать произвольно между 2,4 В до 4,5 В.
4.Простая Прикладная схема, меньше периферийных устройств, Простота обработки, низкая стоимость.
5.Защита от помех и помех телефона, EFT может достигать более +/-2 кВ; чувствительность и надежность сенсорного ответа не будут зависеть от близкого расстояния или многоугольных помех мобильного телефона.
6.Установка: не нужно касаться медной фольги непосредственно, затемнение может быть обработано через акриловое стекло (выше 3 мм) или пластик.
7.Применение: он может управлять светодиодным модулем, светом и т. Д. Он доступен для внутреннего светодиода, осветительной лампы, автомобильных ламп DIY с затемнением.
8.Функция: одно касание, используя принцип емкостного касания. Функция по умолчанию-это переключатель, затемнение, с эффектом яркости, светодиодный сенсорный затемнения. он будет светиться медленно, когда включится свет, и постепенно темнеет, когда выключается, что эффективно предотвращает раздражение глаз.
9.Режим затемнения: неполярный PWM затемнения.

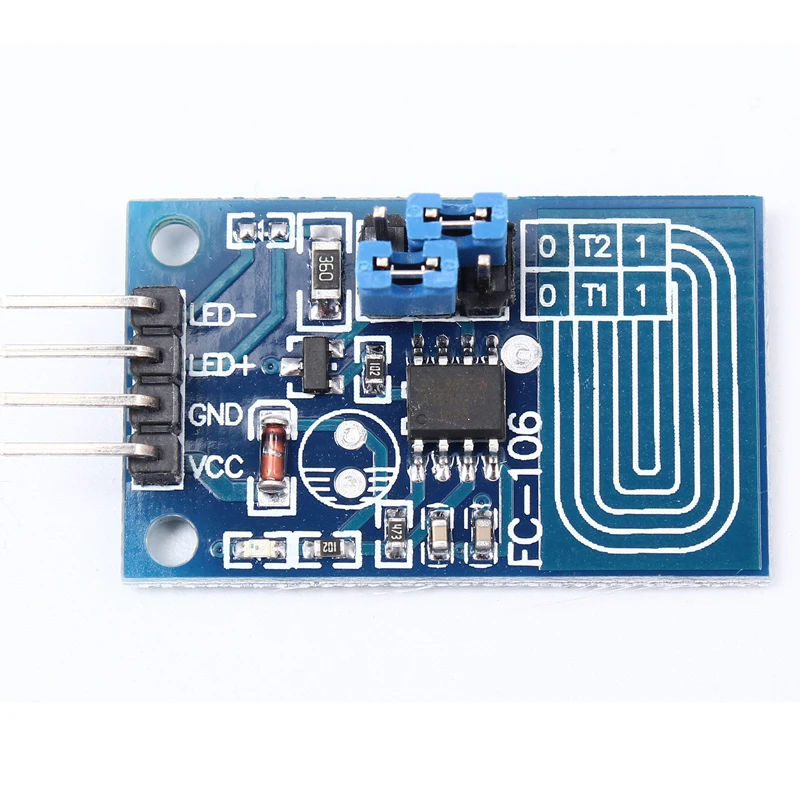

10.Способ подключения: плата PCB (VCC, GND) является входом питания, (LED +, LED-) Подключается к светодиодным лампам с положительным и отрицательным уровнем (отпечаток пальца) сенсорной области, также может выводить провод (проводка не должна быть слишком длинной), площадь медной кожи должна быть 2х3см. с медной фольгой модуль медной фольги будет сбоку на стороне корпуса.
11.Использование метода
А.Нажмите touch (время работы при касании составляет менее 550 мс), чтобы управлять лампой. нажмите один раз, лампа загорается; нажмите еще раз, лампа выключена. начальная яркость ламп фиксируется для всей яркости 90%.
B.Нажмите на касание в течение длительного времени (время касания составляет более 550 мс), вы можете достичь плавного затемнения света. Нажмите долгое время один раз, уровни света постепенно увеличивают уровень света при выходе после того, как время выпуска припарковано в соответствующей яркости, долгое время, если более трех секунд, уровни света для достижения максимальной яркости не меняются; снова нажмите долго, Уровни света постепенно уменьшались, чтобы остановить, когда вы отпускаете уровни света в соответствующее время отпускания яркости, если долгое время более трех секунд, уровень света после достижения минимальной яркости не изменяется.
12.Советы по отладке: если ошибка срабатывает или не срабатывает при отладке, это может быть вызвано следующими причинами:
А.Сенсорная линия слишком толстая
B.Слишком длинная сенсорная линия
C.Медь не достаточно большая
D.Рядом с клеммой переключателя питания помехи
Е.Сенсорный параметр C1 не является разумным

Технические характеристики

А.Сенсорный вход TI соответствует выходу управления светодиодным освещением. Есть четыре дополнительных функции, определяемые входным состоянием T1 и T2 pins перед питанием.
Детали следующие:
1. T1 = 1, T2 = 1: без яркости памяти, функция бесступенчатого затемнения со светодиодной подсветкой и выключением.
2. T1 = 0, T2 = 1: без яркости памяти, постепенно светится и выключается светодиодная функция бесступенчатого затемнения.
3. T1 = 1, T2 = 0: с памятью яркости, постепенно светится и выключается светодиодная бесступенчатая Функция затемнения.
4. T1 = 0, T2 = 0: светодиодная трехсекционная Функция сенсорного диммера.
B.Без яркости памяти, постепенно светится и выключается светодиодная бесступенчатая Функция затемнения: начальная мощность, лампа находится в выключенном состоянии.
C.Нажмите на касание (длительность касания менее 550 мс), можете управлять лампой. Одним нажатием кнопки touch, light; нажмите еще раз, off. Когда лампа светится или выключается, нет буфера яркости. И начальная яркость света составляет 50% от всей яркости. Длительное нажатие на касание (длительность касания более 550 мс), и может осуществить плавную регулировку яркости света. Долгое нажатие на ощупь, яркость света постепенно увеличивается, при ослаблении яркости света, соответствующей остановке, ослабляется момент, если долгое время длится более 3 секунд, затем яркость света достигает максимальной яркости, а затем не меняется; снова, Долгое касание, яркость света постепенно уменьшается, при ослаблении яркости света, соответствующей остановке во время выпуска, если длина в зависимости от времени более 3 секунд, то яркость света достигнет минимальной яркости после того, как она не изменится.
D.Нажмите на касание и удерживайте нажатие на касание можно использовать в любое время, между собой без помех и функции ограничения. Без яркости памяти затемненная светодиодная сенсорная бесступенчатая Функция затемнения основана на без памяти без яркости памяти, постепенно светится и выключается светодиодная функция бесступенчатого затемнения. нажмите на кнопку включения и выключения сенсорных ламп, сделав свет более низкой яркостью медленным плавным переходом, чтобы включить свет при начальной яркости, при нажатии кнопки «выключить касание», Сделайте свет медленным и плавным путем уменьшения яркости до выключения, чтобы достичь визуального буферного эффекта изменения яркости медленно, чтобы защитить глаза и зрение.
Е.Светодиодный трехсекционный сенсорный диммер
F.Начальная мощность, лампа находится в выключенном состоянии.
G.Каждый раз, когда вы нажимаете на прикосновение, яркость света меняется в зависимости от порядка низкой яркости, средней яркости и высокой яркости.

Регулировка чувствительности

Чем больше значение емкости, тем выше чувствительность; тем меньше значение емкости, тем ниже чувствительность.
Регулировка сенсорной чувствительности:
Тип носителя                             Тип конденсатора          Емкость     Параметры
Непосредственно прикоснитесь к металлическому корпусу полиэфирного конденсатора 333 мкФ/25 в
В пределах 3 мм акриловый стеклянный полиэфирный конденсатор 103 0,01 мкФ/25 в
3-6 мм акриловый стеклянный полиэфирный конденсатор 203 мкФ/25В
6-10 мм акриловый стеклянный полиэфирный конденсатор 473 мкФ/25В

Примечание:Выход диммера постоянного напряжения соединяется со светодиодом, верхний предел должен быть сопротивлением ограничению тока.

Метод расчета сопротивления coscade с ограничением тока:

R = (Vi-Vled)/Io
Vi-это входное напряжение, Vled-это общее падение давления всех светодиодных ламп, Io-это общие текущие световые струны. Следует рассмотреть плавающий диапазон Vi, Vled расчет. Как правило, когда аккумулятор полностью заряжен, Vi будет слишком большим. После того, как светодиод нагревается, Vled упадет! Предотвращает чрезмерный ток от повреждения модулей или ламп.
