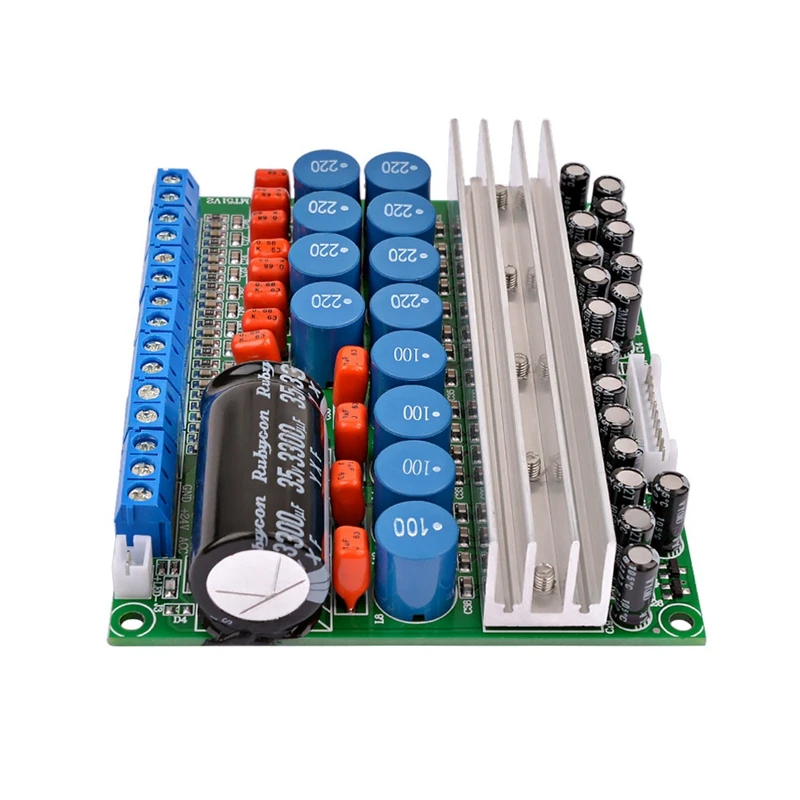

Tpa3116 усилитель аудио Плата 5 1 канальный цифровой мощности плата 50Wx4 100Wx2 Сделай Сам







Это может быть собрано со средним усилителем мощности 5,1, подходит для домашней аудиовизуальной среды, модификации автомобильных динамиков, высокой мощности, хорошего качества звука, небольшого размера, высокой эффективности и высокой энергосбережения. Непрерывное улучшение благодаря долгосрочной проверке, стабильному и надежному качеству, может быть безопасно применено.
Независимый 6 входов, 6 выходов, чистый Окончательный усилитель. входная высокая чувствительность, вы можете напрямую подключаться к компьютерной звуковой карте, декодеру, DVD, hd-плееру, вы также можете обновить большинство AV усилителей, может использоваться с источником питания передней панели, нет шума, прост в использовании

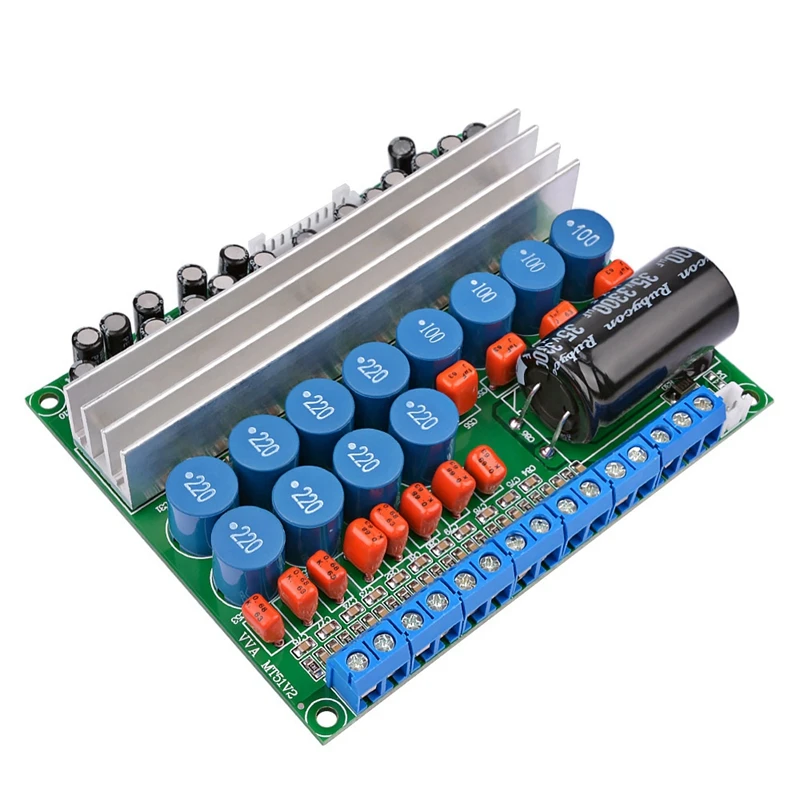

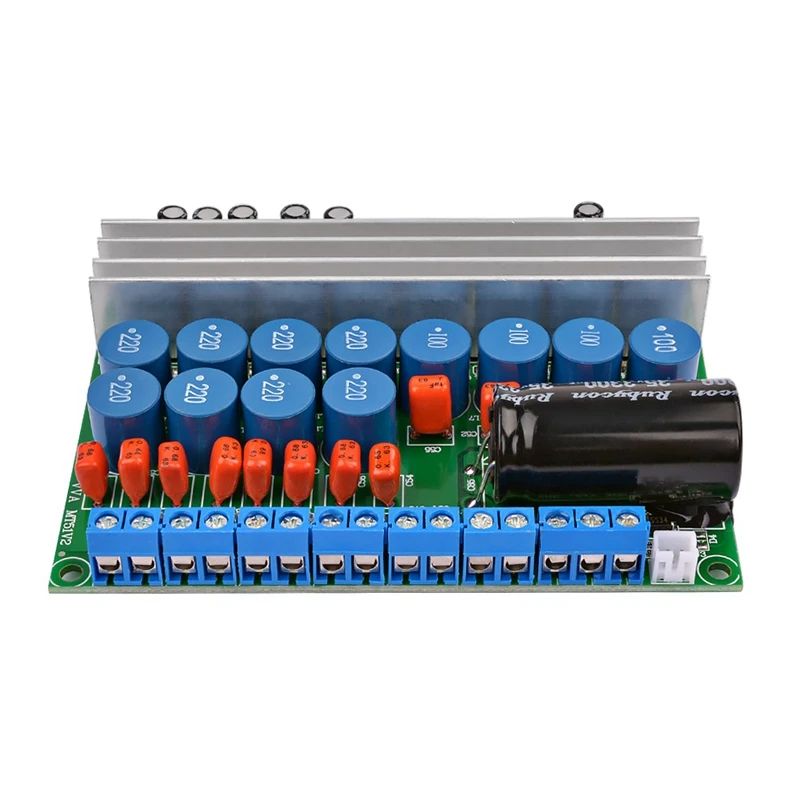

Этот усилитель с 4 TPA3116 в качестве ядра, рубиновый электролиз для соединения, низкочастотный фильтр с TDK индуктором P-hilips CBB, большой конденсатор фильтра параллельно. есть ACC управляемый Запуск задержки, управление цепи GM, нет звука на мощности, внешний переключатель управления, внешний интерфейс светодиодного индикатора. все используется чистая медь, большое отверстие терминала, Удобная проводка, безопасное и надежное соединение
Аудиовход: Входное высокое сопротивление, высокая чувствительность 1,1 В, адаптируется к компьютерной звуковой карте, декодеру, DVD, автомобильной навигации и другим 5,1 входом аудиосигнала низкого напряжения
Выходная мощность: максимум 50 Вт * 4 (Основная коробка и объемный), максимум 100 Вт * 2 (центральный и бас), обратите внимание, что входная и выходная мощность с высоким напряжением не должна превышать максимальное значение. + Повышение температуры на входе 24 в относительно высокое, обратите внимание на вентиляцию и рассеивание тепла
Источник питания: DC12-24V (не может быть непосредственно подключен к сети переменного тока)

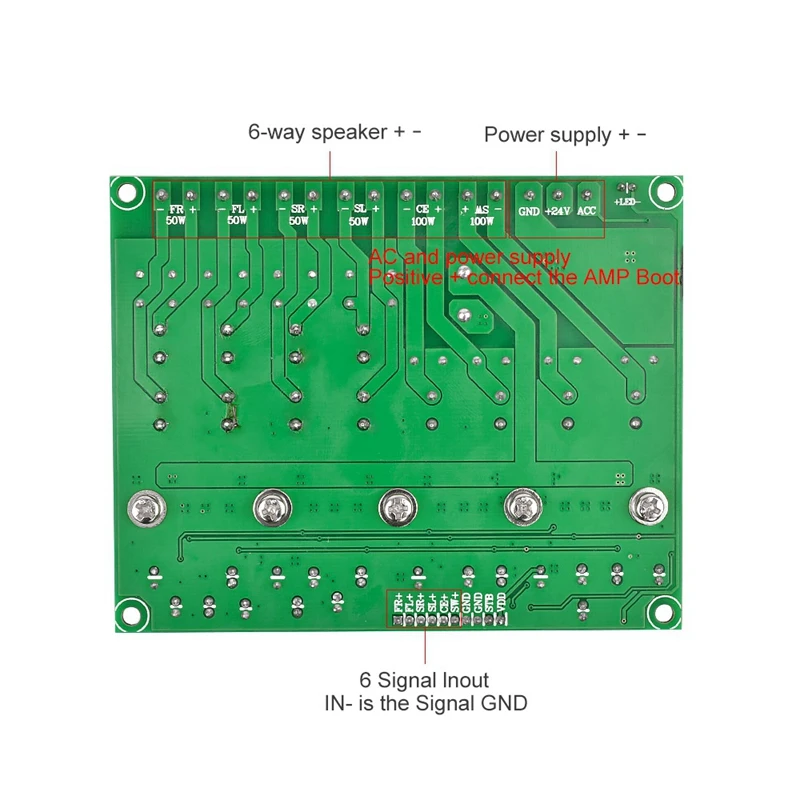

Инструкции по проводке:
1. Перед доступом к preamp, пожалуйста, не подключайте и не отключайте входной кабель сигнала, когда есть мощность, чтобы избежать повреждения чипа.
2. Входное гнездо аудиосигнала белый PH2.0/7 P (6 + сигнальный конец, один сигнал заземления).
3. Входная мощность положительная + 24 В и отрицательная мощность GND, не может изменить
4. ACC-это линия переключения, включен светодиодный индикатор источника питания, усилитель мощности работает; ACC не подключен к светодиоду, усилитель мощности выключен. ACC линия загрузки совместима с сигналами управления автомобиля
5. Клемма динамика (6 каналов являются положительными и отрицательными, обратите внимание на положительную и отрицательную линию динамика, положительные и отрицательные линии динамика не могут быть пересечены параллельно)
Уменьшение фонового шума:
1. Передняя пластина потенциометра или медный провод платы усилителя мощности соединены с металлическим корпусом всех потенциометров и приварены к земле передней пластины.
2. Подключите шнур питания усилителя мощности к нижней коробке шасси при установке шасси.
3. Линия ввода аудиосигнала должна использовать трехъядерный экранированный кабель
Максимальная мощность на канал: 100 Вт
Каналы: 6 (5,1)

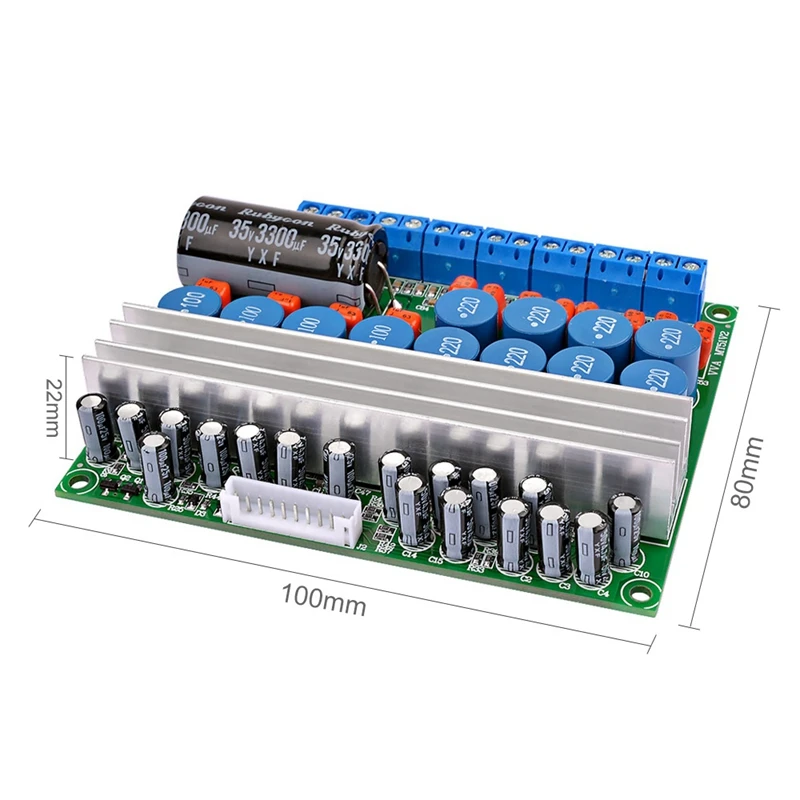

Размер (Д * Ш * В): 100*80*22 мм
Цвет: зеленый
Материал: металл + Поликарбонат

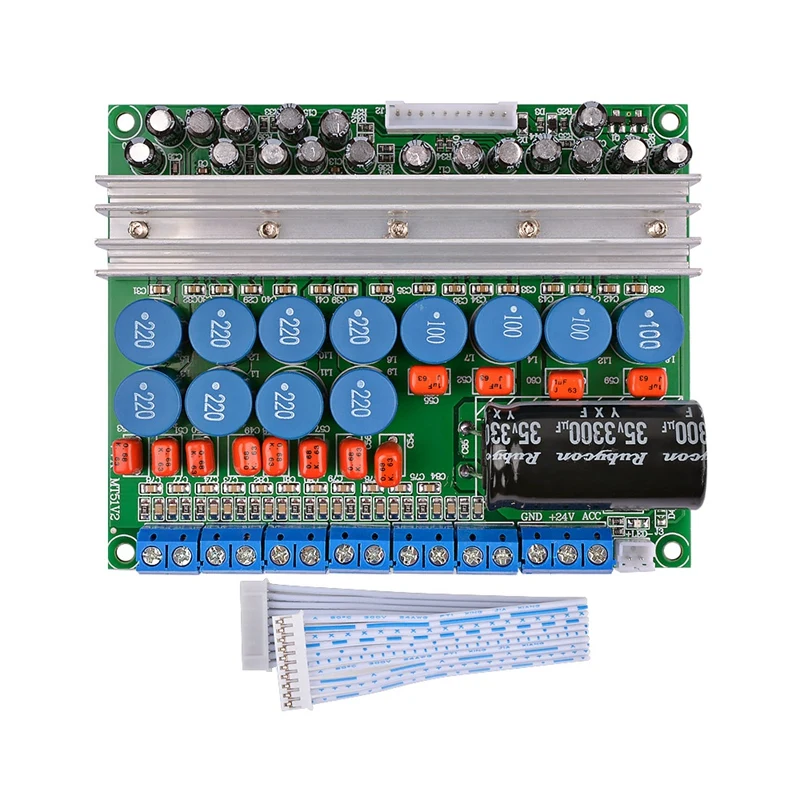

Комплектация:
1 * аудио Плата усилителя
Только вышеуказанное содержание упаковки, другие продукты не включены.
