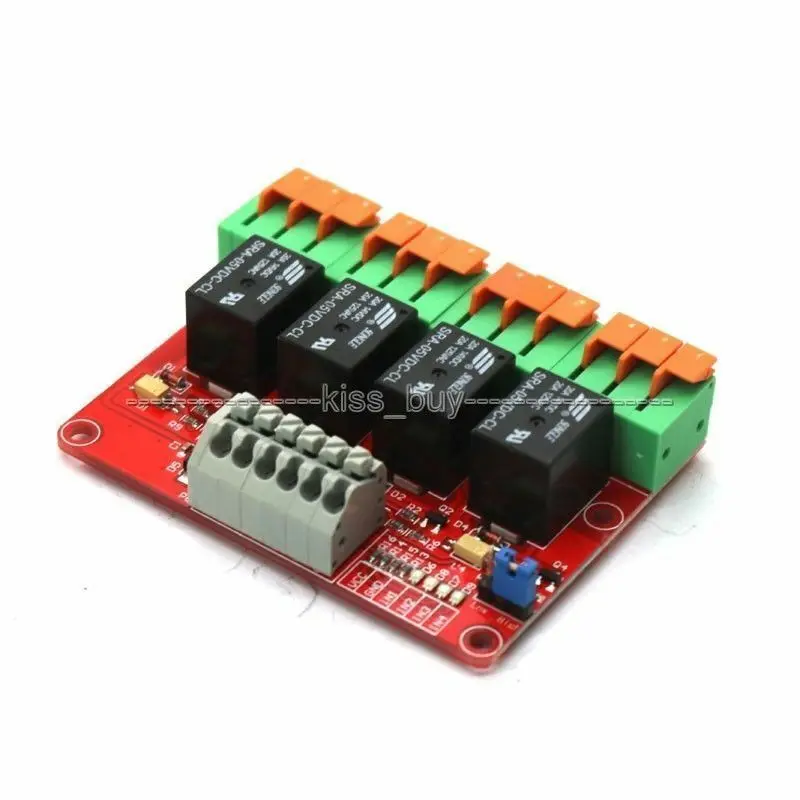

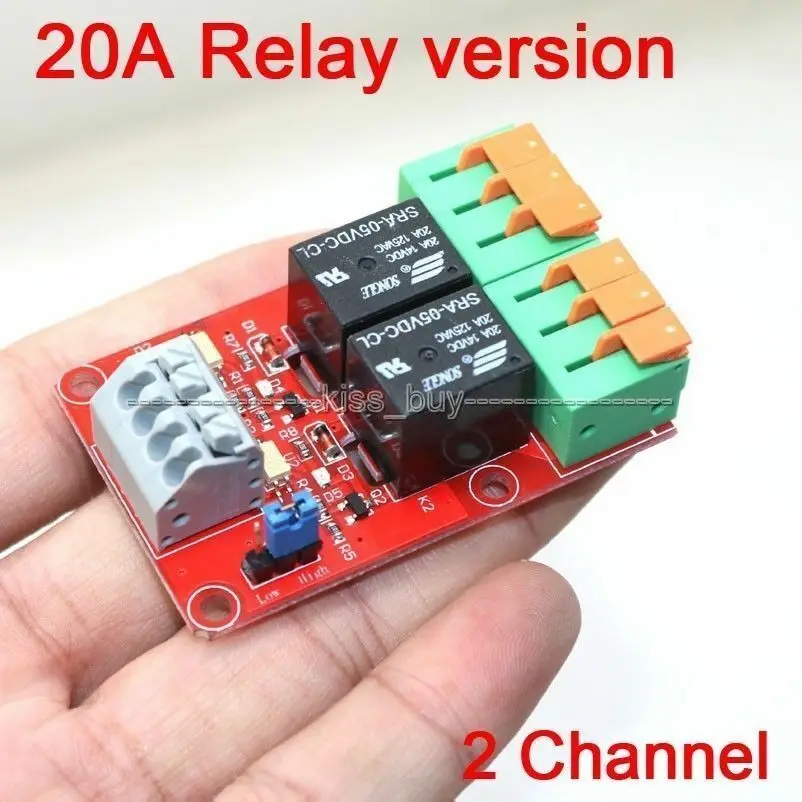

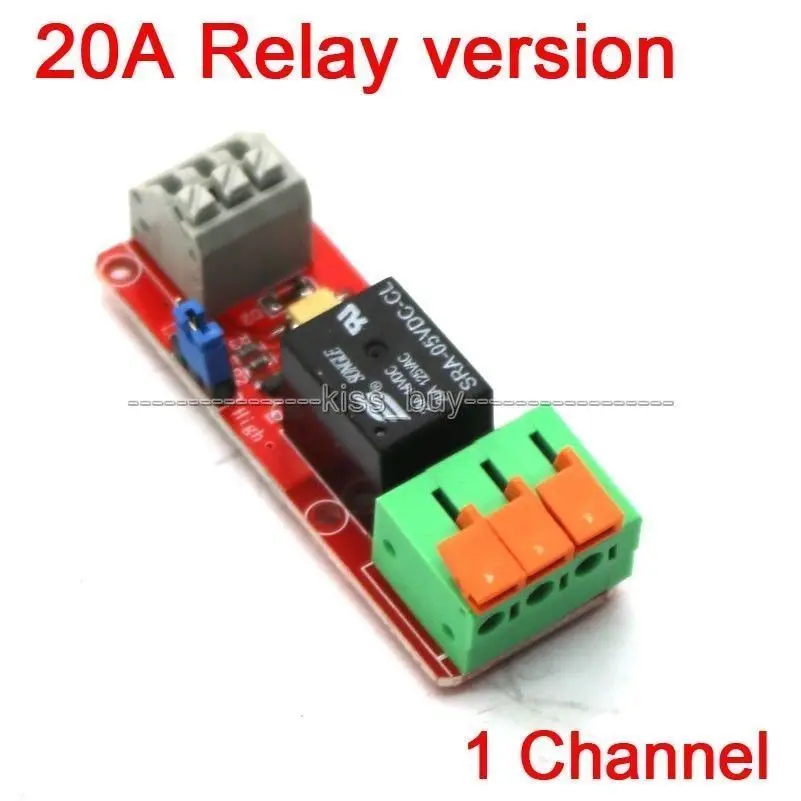

1 канальный/2 канальный/4 Канальный Релейный контрольный модуль 20 А Высокий/низкий

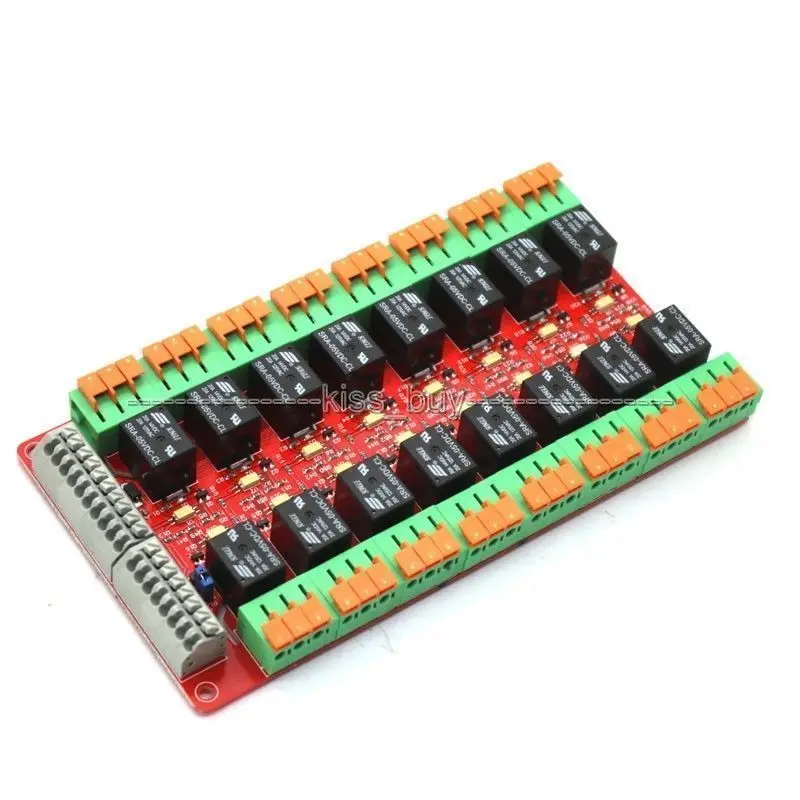

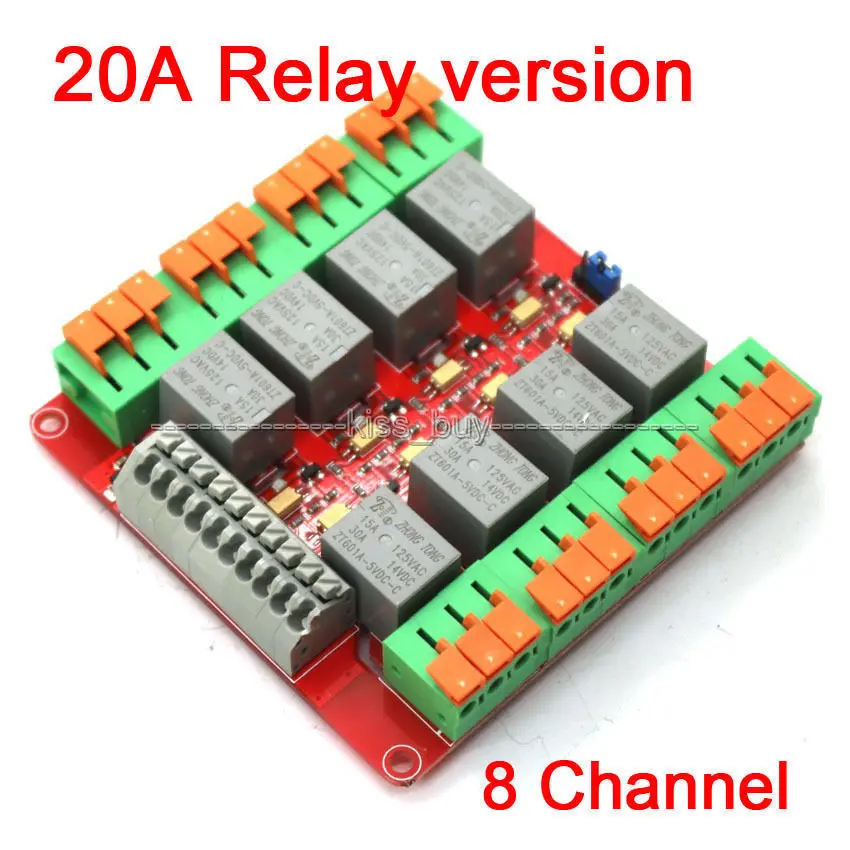

1/2/4/8/16 канал 20A реле Управление модуль для Arduino UNO R3 Raspberry Pi
    Описание: Особенности:



Двунаправленный Изолированный 1/2/4/8/16 канальный релейный модуль управления, в соответствии с потребностями пользователя, он может выбрать высокий или низкий электрический уровень для управления приемкой реле. Модуль принимает подлинное и высококачественное реле мощности, самые популярные в отрасли ультрамаленькие упаковочные оптопары, высокомощный Диэлектрический транзистор, красные сигнальные огни, двухсторонняя Военная пластина PCB, общий план рассмотрения после общего рассмотрения, с его стабильной производительностью; Он может быть широко использован в различных случаях управления питанием.

1) Модуль Инструкция

1. Модуль принимает подлинное и высокое качество реле, AC 125V/20A, DC 14V/20A

2. С применением лучших в отрасли сверхмаленьких двунаправленный оптопары, модуль имеет полную защиту от шумов и стабильную производительность.

3. Рабочее напряжение модуля составляет 5 В;

4. Пользователи могут выбрать электрический уровень реле, либо пикапы происходит в высоком электрическом уровне или низком электрическом уровне; Модуль содержит сопротивление ограничению тока, он может управляться непосредственно положительными и отрицательными электродами источника питания, а также может управляться с помощью Консоли ввода/вывода микроконтроллера.

5. Конструкция отказоустойчивой, даже если контрольный провод был сломан, но реле будет принимать любые действия.

6. Гуманизация дизайна интерфейса, все интерфейсы могут быть непосредственно выстроены через соединительные клеммы, что очень удобно.

7. Обеспечение 4 шт стопорный болт отверстие, легко установить.

8. Светильник индикатора состояния реле (красный)

2) интерфейс модуля

Конец управления модуля: Он имеет 19 линий интерфейсов, все интерфейсы могут быть непосредственно выложены с помощью провода, для удобства наших пользователей.

DC +: Завершение подключения к положительным электродам внешнего прямого тока.

DC-: Завершение подключения к отрицательным электродам внешнего источника питания постоянного тока.

VRFF: изолированный контрольный конец фотоэлектричества относится к проводу земли.

При использовании высокого электрического уровня для управления: сигнал должен подключаться к отрицательному электроду панели управления пользователя.

При использовании низкого электрического уровня для управления: сигнал должен подключаться к положительному электроду панели управления пользователя.

CH1-CH16: контрольный интерфейс реле

Если VREF подключен к отрицательному электроду питания, когда завершение на высоком электрическом уровне (относительно VREF), реле будет пикап соответственно.

Если VREF подключен к положительному электроду питания, когда завершение на низком уровне электричества (относительно VREF), реле будет отображаться соответственно.

Примечание: изолированный релейный модуль используется для адаптации плохой электромагнитной среды или случаев, требующих хорошего сигнала, требующих полного изолированного эффекта, мощности панели управления пользователя (что Является эталонным питанием, подключенным к VERM) И источник питания релейного модуля (DC +/DC-) должен быть дифференцирован, если эти две силы являются общей землей, Тогда это не полный изолированный эффект, в этот момент пользователи могут выбрать наш более экономичный Стандартный релейный модуль.

Выход реле: есть 48 линий интерфейсов, все интерфейсы могут быть непосредственно выложены с помощью провода, для удобства наших пользователей.


NO1-NO11/2/4/8/16: нормально открытый интерфейс реле, он болтается перед приемкой реле и коротких замыканий с COM после захвата.

COM1-COM1/2/4/8/16: общий интерфейс реле

NC1-NC1/2/4/8/16 нормально закрытый интерфейс реле, это короткие цепи с COM до захвата реле и болтается после захвата реле.


Обеспечить схемы

Посылка содержание
100% Фирменная Новинка
1X1/2/4/8/16 канал 20A реле Управление модуль для Arduino UNO R3 Raspberry Pi
