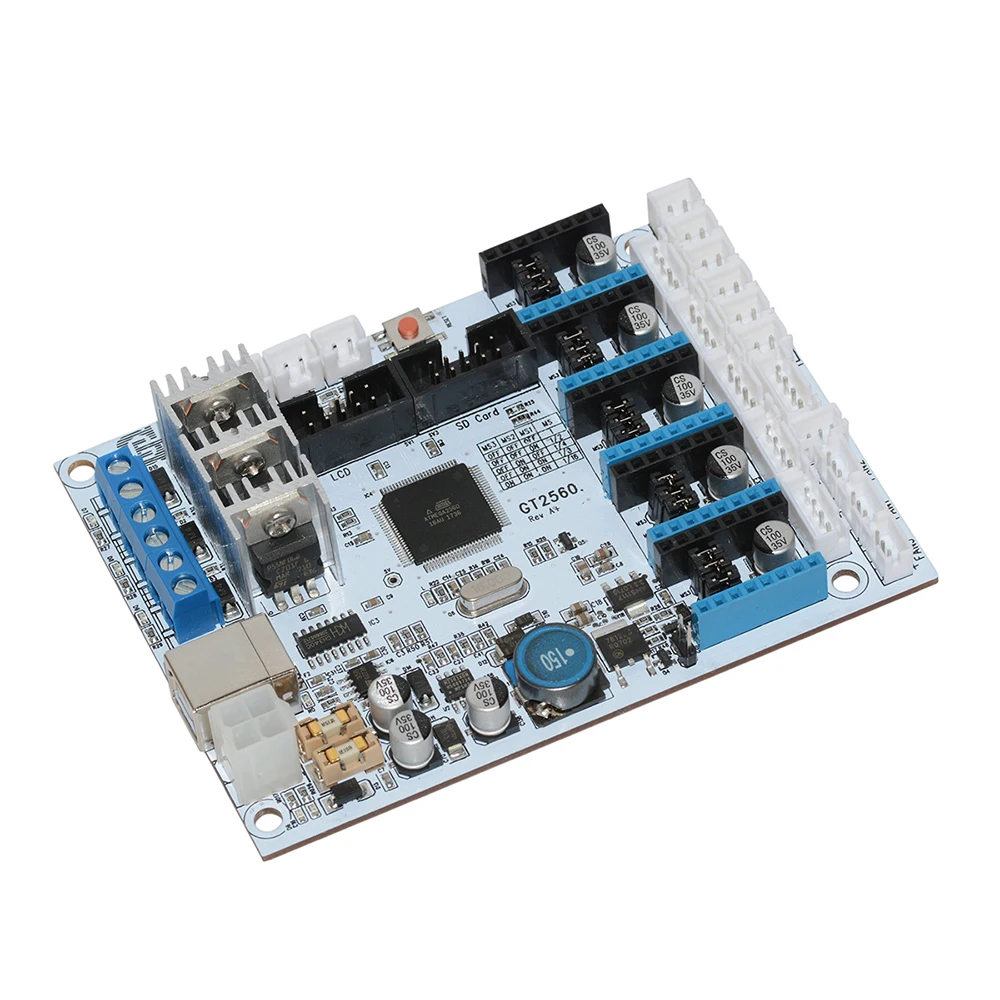

GT2560-это компактная плата, которая интегрирована с мощной функцией Arduino Mega2560 + Ultimaker и Arduino Mega2560 + ramps 1,4 относительно как программного, так и аппаратного обеспечения и имеет более премиальные функции: обтекаемые интерфейсы Эффективно предотвращают ненужные проблемы, хорошо регулируемое уплотнение компонентов высоко интегрированное экономит больше места и легче монтируется на большинстве приложений.

5 шаговых двигателей, заменяемые модули вождения, мощный процессор ATmega2560 с памятью 256k, рабочая частота 16 МГц, высокопроизводительный USB последовательный преобразователь FT232RQ, все это делает GT2560 идеальным вариантом для платы управления 3D принтером. Более того, GT2560 может работать от 12 В до 24 В, что обеспечивает более высокий крутящий момент и более высокую скорость вращения.

Особенности:

1. Интегрированный с мощной функцией Arduino Mega2560 + Ultimaker и Arduino Mega2560 + ramps 1,4 kit, GT2560 может не только полностью разместить их в отношении как программного, так и аппаратного обеспечения, но также имеет компактный размер, более удобное соединение и более стабильное.

2. Принять ATmega2560 в качестве основного чипа управления, в сочетании с высокопроизводительным USB последовательным преобразователем FT232RQ.

3. Блок питания: Рабочее напряжение составляет 12-24 В; Конструкция двойного источника питания питает тепло и логическую часть отдельно. Ток 12А для тепловой кровати и 5А для других частей.

4. Основная цепь принимает SMD предохранитель, диод, добавленный к порту питания, может обеспечить обратную защиту всей цепи, кроме того, 5 в USB порт, защищенный от 500 мА Восстановленный предохранитель.

5. 3 12 В выход вентилятора и один ШИМ-выход для светодиодный или другого осветительного оборудования.

6. 3 55Amp MOSFET (светодиодный индикатор, фактический выход ограничен печатной платой и соединителем), все 3 MOSFET оснащены теплоотводом для обеспечения достаточного рассеивания тепла и стабильной работы.

7. Поддержка 5 шаговых драйверов A4988 (3 для оси X/Y/Z и 2 для экструдеров); Разделение шагового двигателя может быть настроено переключателем циферблата, устраняя колпачки перемычки, легче работать.

8. 3 входа датчика температуры (рекомендуется термистор 100k)

9. Расширенный ЖК-дисплей и интерфейс sd-карты поддерживают как ЖК 2004, так и ЖК-12864, с помощью которых вы можете печатать без вашего ПК.

10. Прошивка является распространенным Marlin, который известен стабильностью, удобством использования и высокой производительностью.

GT2560 VS Ramps1.4 + Мега 2560

По сравнению с Ramps1.4 + mega 2560 GT2560 имеет следующие преимущества:

1. Дополнительный объем и экономия пространства.

2. Интегрированные периферийные устройства обеспечивают более стабильное соединение.

3. Дополнительный теплоотвод обеспечивает лучшую теплоотдачу для MOSFET

4. Отдельный контроль для вентилятора и экструдера

5. Поддержка LCD2004 и LCD12864 без использования адаптеров

Аппаратные ресурсы:

12V/24V 15A и 12V/24V 10A источника питания

1 порт питания для тепловой кровати и 2 для экструдера

5 шагового двигателя на входе, (3 для оси X/Y/Z и 2 для экструдеров)

Расширенный интерфейс ЖК-и sd-карт

6 входов торцевой остановки (X-MIN ,Y-MIN ,Z-MIN X-MAX ,Y-MAX ,Z-MAX)

3 входа для термистора (TEMP1, TEMP2 и TEMP3)

3 входа for12V Вентилятор охлаждения

1 ШИМ-выход

Размер: 109 мм * 78 мм * 22 мм

Вес: 200 г

Посылка список:

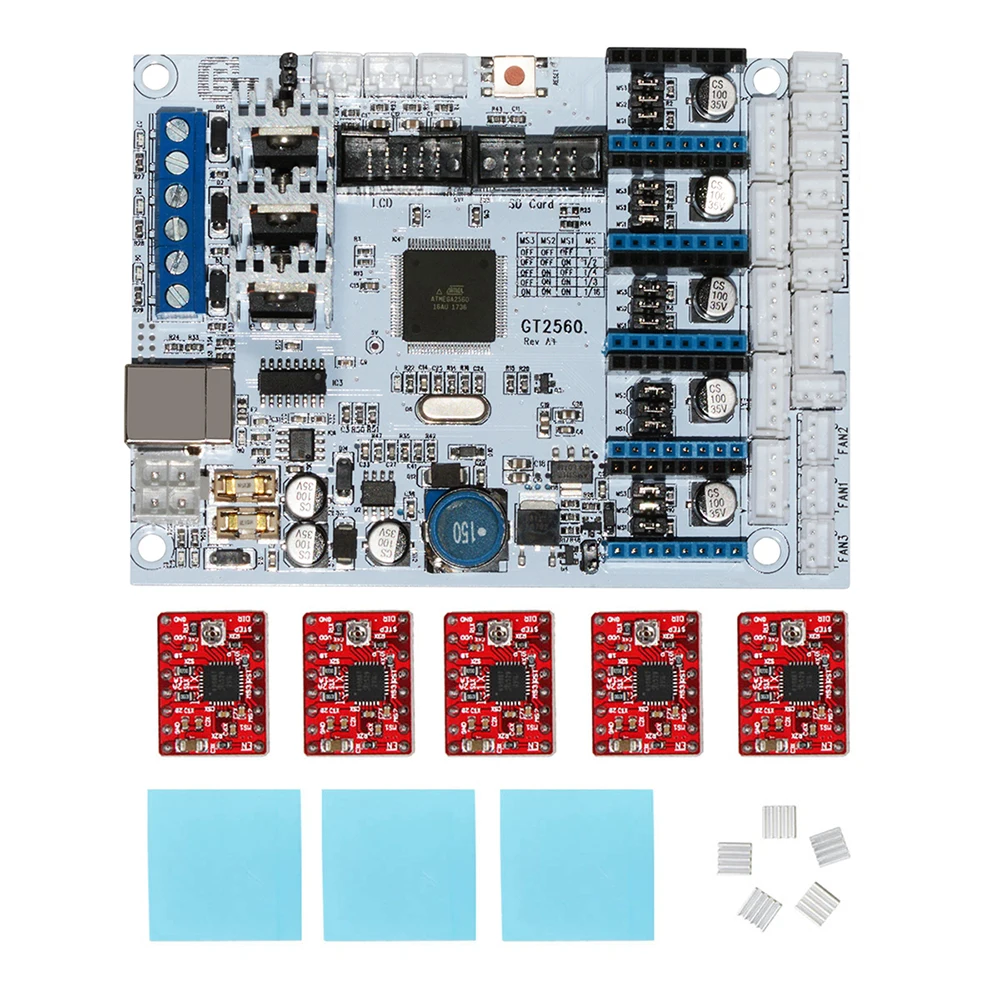

1 x GT2560 доска

5 x шаговый Драйвер A4988

5 х радиатора

3 x Стикеры

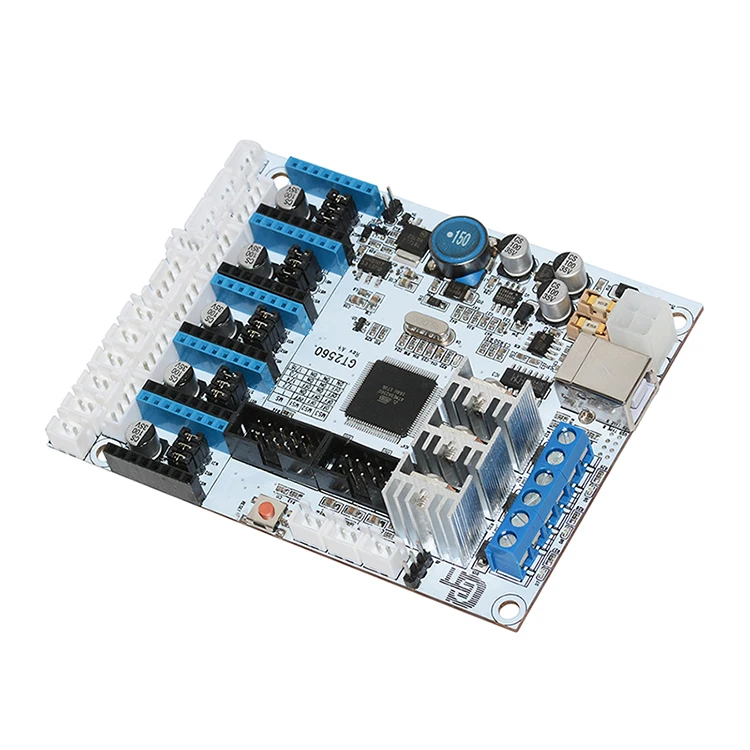

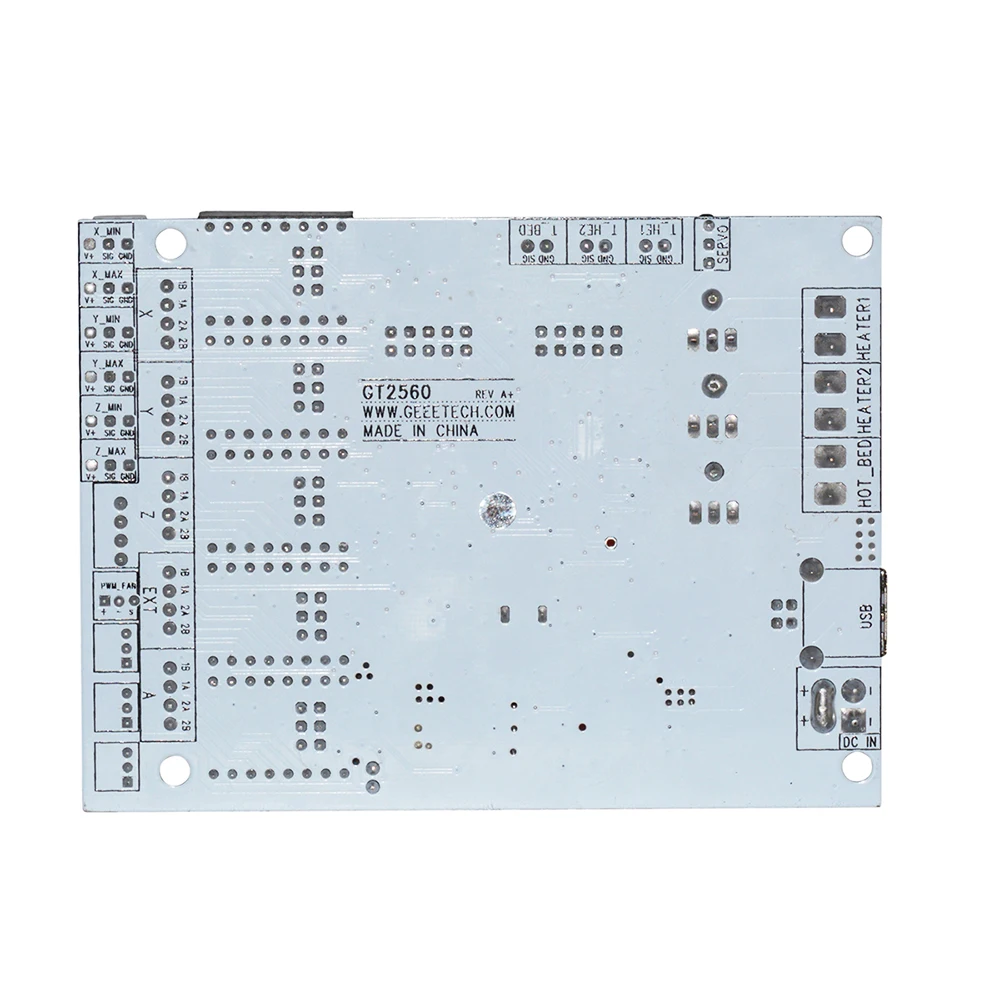

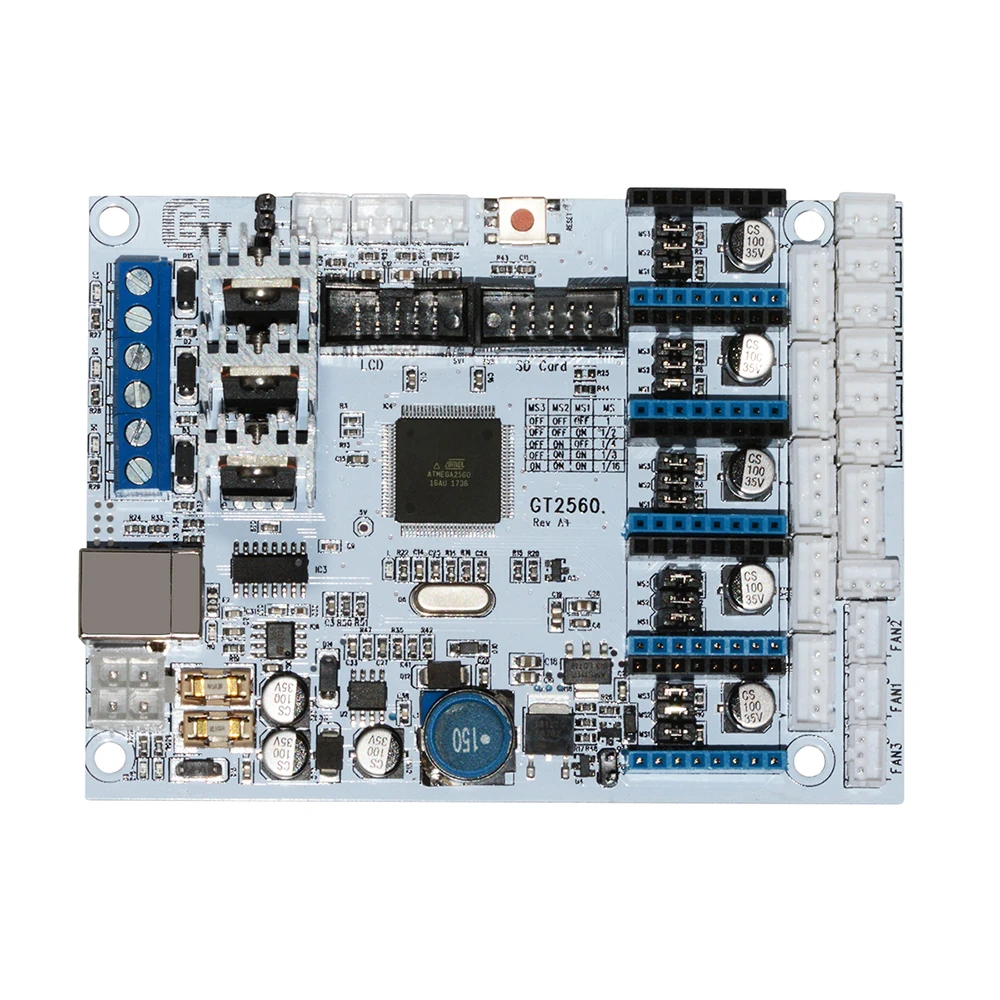

1. Вход постоянного тока: 12V-24V 15A и 12V-24V 10A 2.HOT_ кровать: тепла кровать
3.HEATER1: источник питания для экструдера 1
4.HEATER2: источник питания для экструдера 2
5. ЖК-кодировщик: ЖК-панель
6. Разъем для карты SD
7. X_MIN/X_MAX/Y_MIN /Y_MAX /Z_MIN /Z_MAX: 6 торцевых стопов (XH2.54-2 pin)
8. TEMP1: датчик температуры для экструдера 1(XH2.54-2 pin)
9. TEMP2: датчик температуры для экструдера 2(XH2.54-2 pin)
10. TEMP3: датчик температуры для тепловой кровати (XH2.54-2 pin)
11. X, Y, Z: Шаговые двигатели для оси X, Y, Z, XH2.54-4Pin

12. EXT1, EXT2(A): Шаговые двигатели для экструдера 1 и экструдера 2, XH2.54-4Pin

13. Вентиляторы охлаждения FAN1,FAN2,FAN3:3 12V, PH2.0-3Pin

14. ШИМ: PWM выход для охлаждающего вентилятора (вентилятор: PH2.0-3pin)

Журнал обновлений:

1. 3-х контактный прямой контакт добавляется для того чтобы соединить с 3D сенсорный датчик автовыравнивания, пайка больше не нужен.

2. Разъем USB не обеспечит 5 В для платы, если вам нужно обновить прошивку, пожалуйста, предоставьте внешний источник питания.

3. Порт питания был изменен от полого до твердого, чтобы обеспечить более высокую пропускную способность.

4. Три Нагреватель разъем был изменен в синие: 2-контактный RC301 5,0 мм 15A
