4G/3G/2G/GSM/GPRS/GNSS шапка для RPi Zero/Zero W/Zero WH/2B/3B/3B + на основе SIM7600CE-T поддержка dial-up UDP DTMF HTTP |



Описание продукта:

Примечание:SIM7600CE 4G шляпаВ основном применяется в Китае.



4G/3G/2G/GSM/GPRS/GNSS шляпа для Raspberry Pi, на основе SIM7600CE-T Обзор

Шляпа SIM7600CE 4G-это модуль связи 4G/3G/2G и позиционирования GNSS, который поддерживает LTE CAT4 до 150 Мбит/с для передачи данных по нисходящей линии. Это довольно низкое энергопотребление.

Вы можете подключить этот модуль 4G к компьютеру для серфинга в Интернете или прикрепить его к Raspberry Pi, чтобы включить такие функции, как высокоскоростное соединение 4G, беспроводная связь, осуществление телефонного звонка, отправка SMS, глобальное позиционирование и т. Д.

Особенности Raspberry Pi подключение, совместимо с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B + Поддержка набора номера, телефонного звонка, SMS, MMS, почты, TCP, UDP, DTMF, HTTP, FTP и т. д. Поддерживает GPS, BeiDou, Glonass, LBS позиционирование базовой станции Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее Встроенный CP2102 USB в UART конвертер, для последовательной отладки Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32 Слотом для SIM карты, поддерживает 1,8 V/3 V сим-карты Слот для карт TF для хранения данных, таких как файлы, сообщения и т. д. Бортовой аудио разъем и аудио декодер для совершения телефонного звонка 2x светодиодные индикаторы, легко контролировать рабочее состояние Бортовое напряжение переводчик, рабочее напряжение может быть настроена до 3,3 V или 5 V с помощью перемычки Baudrate: 300bps ~ 4 Мбит/с (по умолчанию: 115200bps) Autobauding baudrate: 9600bps ~ 115200bps Управление через команды AT (набор команд 3GPP TS 27,007, 27,005 и V.25TER) Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 99, USAT Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32) Сообщений Технические характеристики LTE WCDMA/TD-SCDMA/CDMA 2000 Края GSM/GPRS Группа SIM7600E-H 4G шляпа:
-- LTE-FDD B1/B3/B5/B7/B8/B20
-- LTE-TDD B38/B40/B41 SIM7600E-H 4G шляпа:
-- UMTS/HSPA + B1/B5/B8 GSM/GPRS/EDGE 900/1800 МГц SIM7600CE 4G шляпа:
-- LTE-TDD B38/B39/B40/B41
-- LTE-FDD B1/B3/B8 SIM7600CE 4G шляпа:
-- UMTS/HSDPA/HSPA + B1/B8
-- TD-SCDMA B34/B39
-- CDMA 1X/EVDO BC0 Поколения 4G 3G 2,5 г 2G Светодиод мощность 0,25 W 0.5W @ EGSM900
0.4W @ DCS1800 2W @ GSM900
1W @ DCS1800 Скорость передачи данных LTE CAT 4
Uplink≤50 Мбит/с
Downlink≤150 Мбит/с UMTS
Uplink≤384kbps
Downlink≤384kbps Края
Uplink≤236. 8 кбит/с
Downlink≤236. 8 кбит/с GPRS
Uplink≤85. 6 кбит/с
Downlink≤85. 6 кбит/с К оператору сотовой связи HSPA +
Uplink≤5. 76 Мбит/с
Downlink≤42mbps Сим-карты Обычная sim-карта (не входит в комплект) Применимо область SIM7600E-H 4G шляпаВ основном применяется в Юго-Восточной Азии, Западной Азии, Европе, Африке,SIM7600CE 4G шляпаВ основном применяется в Китае.

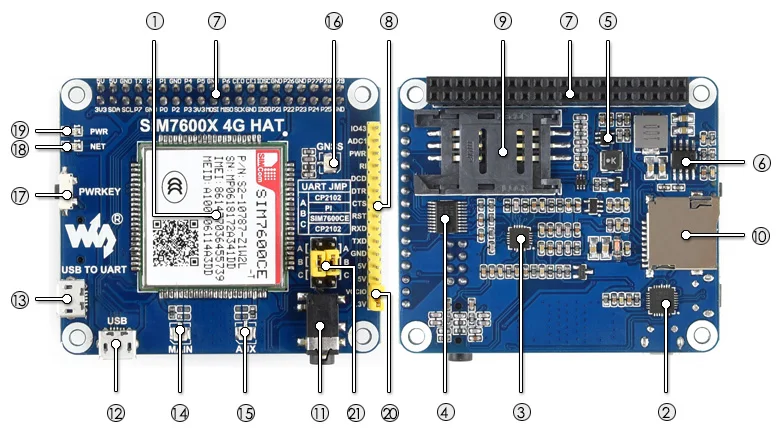

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа. GNSS Технические характеристики Тип приемника 16-канальный C/A код Чувствительность Отслеживание:-159 дБм (GPS)/-158 дБм (ГЛОНАСС)/ТБД (БД) Холодный запуск:-148 дБм Время на первое исправление (открытый воздух) Холодный запуск: <35 s Горячие старты: <1 s Точность Позиции по уровню поверхности: <2,5 м КЭП SMS и Аудио Технические характеристики SMS Поддерживаемые типы: MT, MO, CB, Text, PDU Хранение: USIM и ME (по умолчанию) Функция аудио Поддерживает функцию подавления эха Поддерживает снижение уровня шума Другие характеристики Источник питания: 5 В Рабочее напряжение: 5 V/3,3 V (настроенный через джемпер) Рабочая температура:-30 °C ~ 80 °C Температура хранения:-45 °C ~ 90 °C Размер: 56,21 мм x 65,15 мм What's on Board SIM7600CE-T CP2102 USB в UART конвертер NAU8810 аудио декодер TXS0108EPWR напряжение Переводчик:Переводит 3,3 V/5 V в 1,8 V MP2128DT микросхема MP1482 микросхема Raspberry Pi GPIO заголовок:Для подключения с Raspberry Pi SIM7600 интерфейс управления:Для подключения с хост-платами, такими как Arduino/STM32 Слот для sim-карты:Поддерживает 1,8 V/3 V сим-карты Слот для карт памяти TF:Позволяет хранить файлы/SMS/... 3,5 мм наушники/разъем для подключения микрофона Интерфейс USB:Для тестирования команд, получения данных GPS позиционирования и т. Д. Интерфейс USB в UART:Для последовательной отладки или входа в Raspberry Pi Основные антенного разъема AUX антенного разъема ГНСС антенного разъема Выключатель питания Индикатор состояния сети Индикатор питания Рабочее напряжение выбор перемычки:
VCCIO-3,3 V: набор рабочее напряжение 3,3 V
VCCIO-5 в: установить рабочее напряжение как 5 В UART Перемычка выбора:
О: доступ к Raspberry Pi через USB к UART
B: Управляйте SIM7600 Raspberry Pi

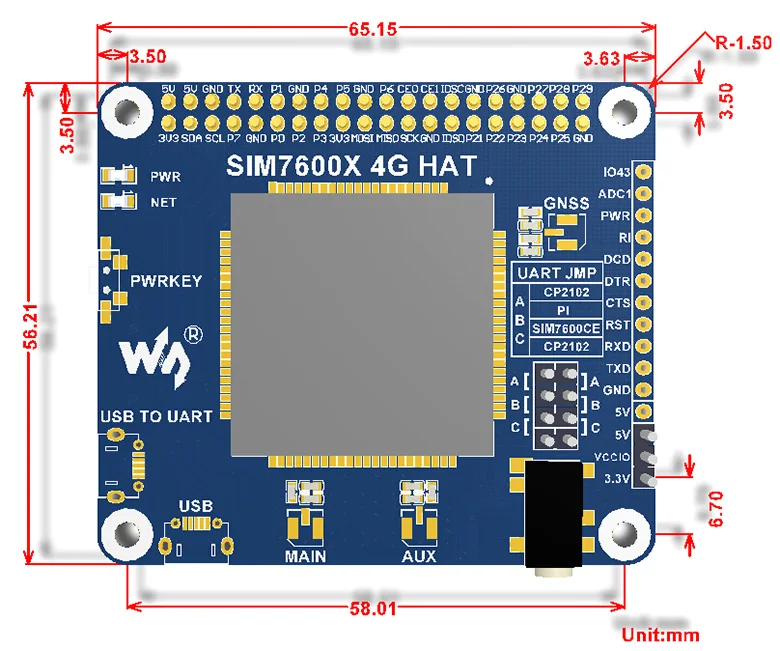

C: Управляйте SIM7600 через USB в UART Измерение

Развития ресурсы

Вики:Www.waveshare.com/wiki/SIM7600CE_4G_HAT

Содержимое упаковки

Вес упаковки:0,191 кг

Примечание: Raspberry Pi на фото не входит в комплект.

SIM7600CE 4G шляпа x1 LTE антенна x1 Внешняя антенна GPS (B) x1 Разъем USB типа A для микроразъема x2 Набор винтов RPi (2 шт.) x1
