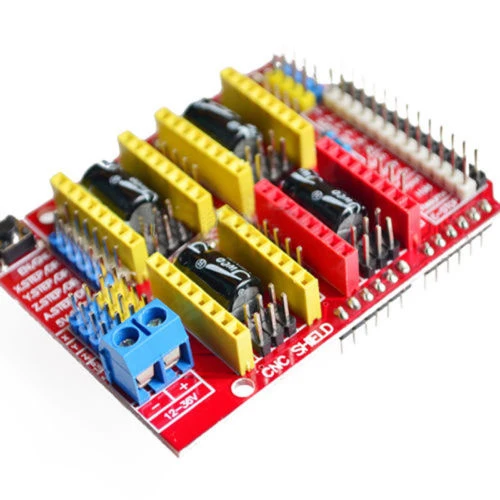

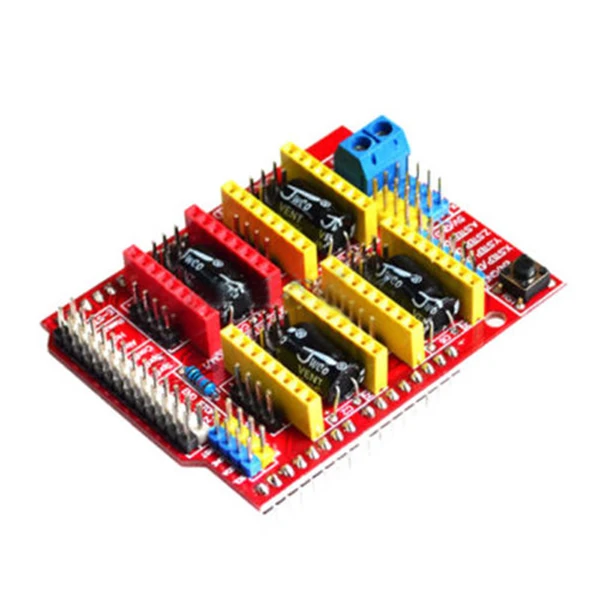

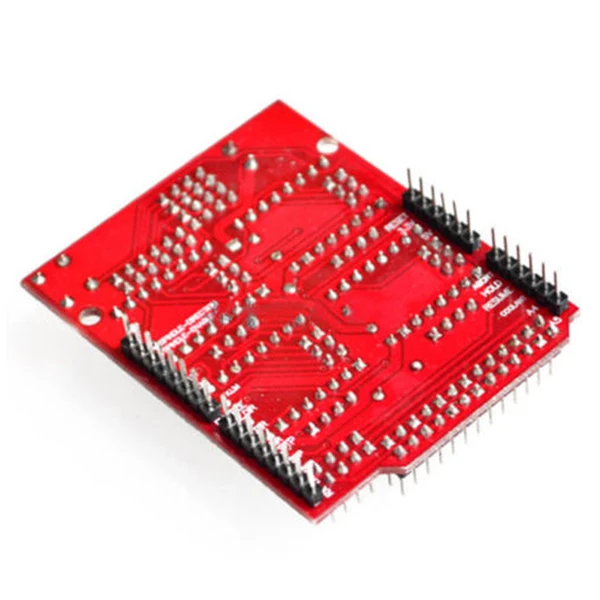

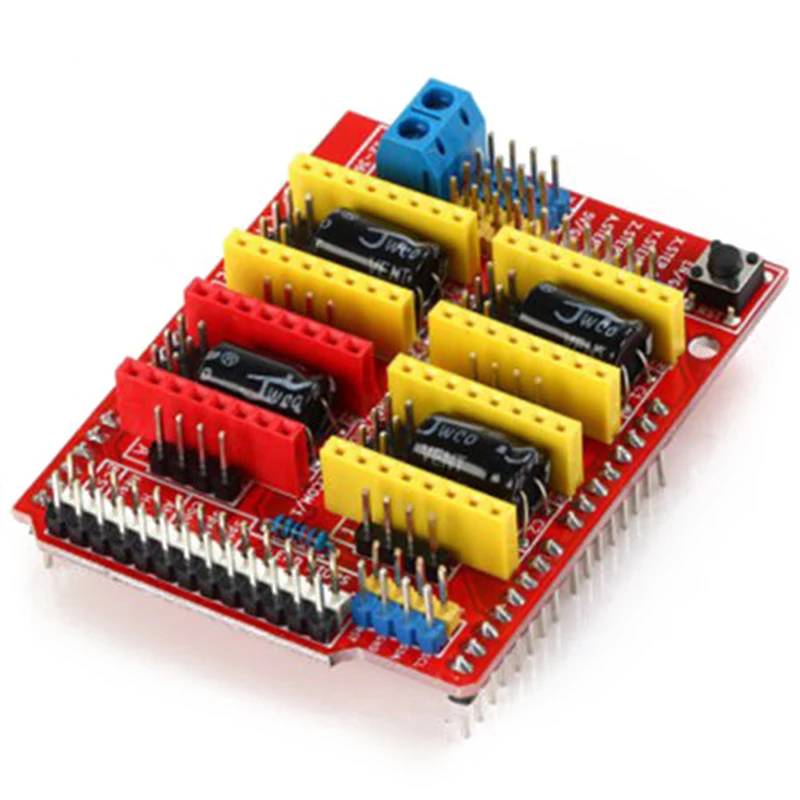

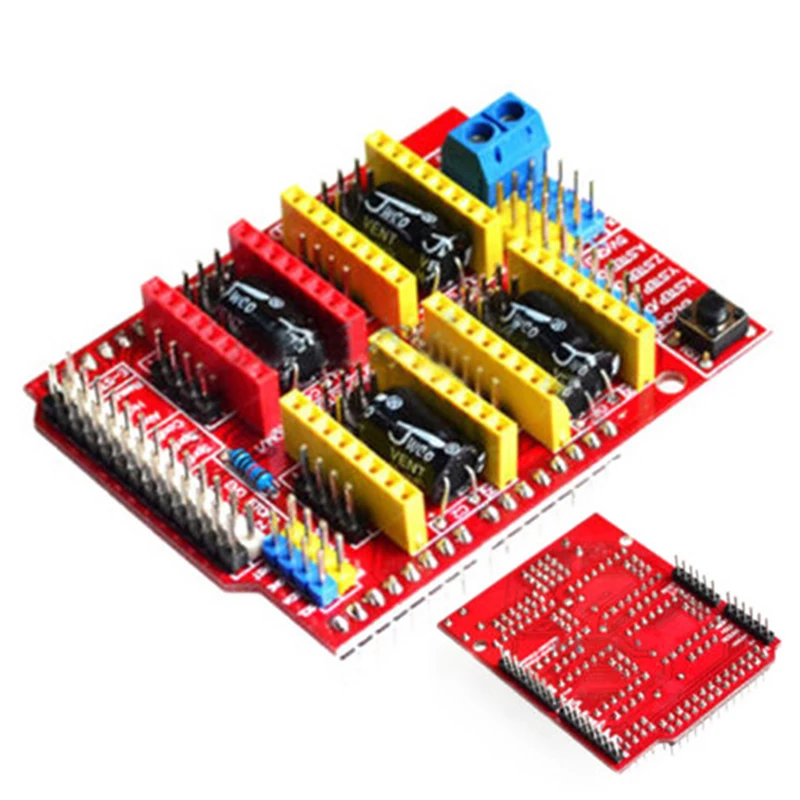

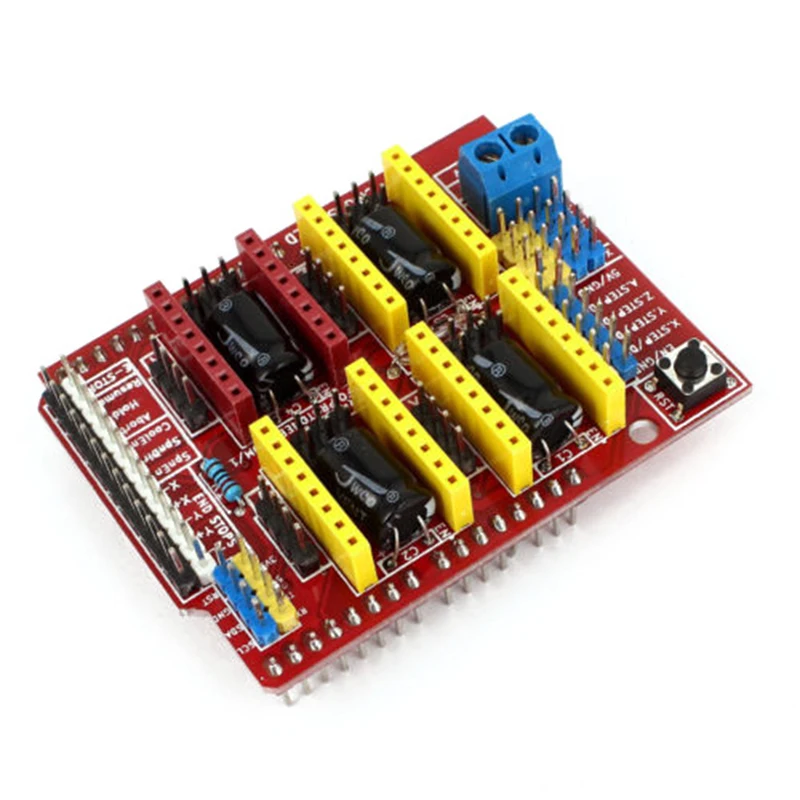

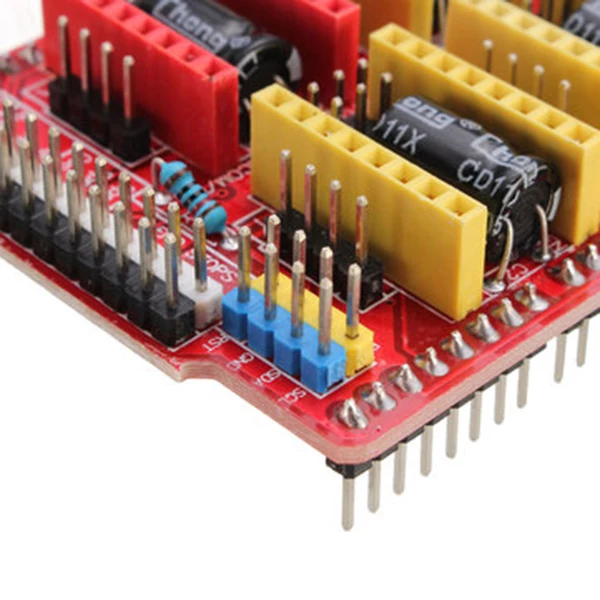

A4988 Драйвер CNC Щит Плата расширения для Arduino V3 части гравер интегральные схемы

A4988 Драйвер CNC Щит Плата расширения для Arduino V3 части гравер интегральные схемы электронные аксессуары 3D принтеры Par

Использует съемные A4988 или DRV8825 совместимые Шаговые драйверы. Расширительная плата используется для резьбы по дереву, Расширительная плата для 3D принтера. GRBL 0,8 совместим. (Прошивка с открытым исходным кодом, которая работает на arduino UNO, которая превращает команды g-кода в шаговые сигналы)
Шпиндель ШИМ и направляющие штифты, 4-осевая поддержка (X, Y, Z, A-Can duplicate X, Y, Z или сделайте полную 4-ю ось с пользовательской прошивкой с помощью контактов D12 и D13)
Компактный дизайн. Шаговые двигатели могут быть соединены с 4-контактными разъемами molex или припаянными на месте. Это в общей сложности четыре слота, может управлять четырьмя шаговыми двигателями A4988. Для каждого дорожного шагового двигателя требуется только два порта IO. Другими словами, шесть портов IO можно хорошо управлять тремя шаговыми двигателями. Очень удобно в использовании.
Параметры: dir управление направлением, dirPin соответствующий шаговый двигатель DIR pin, stepperPin соответствующий шаговый двигатель «шаг» pin, номер шага без возвращаемого значения.
Шаг пустоты (булевое dir, байтовый dirPin, байтовый шаг, шаги int); digitalWrite (dirPin, dir); задержка (50); для (int i = 0; i меньше шагов; i + +); digitalWrite (stepperPin, HIGH); delayMicroseconds (800); digitalWrite (stepperPin, LOW); delayMicroseconds (800);
UNO для Arduino модуль IO порт соответствие введение.
UNO для Arduino --------------------- Плата расширения
8 ------------------------- EN (Драйвер шагового двигателя включен, активный низкий)
7 --------------------- Z. DIR (управление направлением оси Z)
6 -------------------- Y. DIR (управление направлением оси Y)
5 --------------------- X. DIR (управление направлением по оси X)
4 --------------------- Z. Шаг (шаговый контроль оси Z)
3 -------------------- Y. Шаг (шаговый контроль оси Y)
2 -------------------- X. Шаг (шаговый контроль по оси X)
/Ниже приведены простые процедуры управления шаговым двигателем,
# Define EN 8/шаговый двигатель включен, активный низкий
# Define X_DIR 5/X-axis шаговый двигатель управление направлением
# Define Y_DIR 6/y-axis шаговый двигатель управление направлением
# Define Z_DIR 7/z оси шагового двигателя управления направлением
# Define X_STP 2/x-axis шаговый контроль
# Define Y_STP 3/y-axis шаговый контроль
# Define Z_STP 4/z-axis шаговый контроль
Функция: шаг. Функция: чтобы контролировать направление шагового двигателя, количество шагов.
Тип товара: материнская плата
Цвет: цвет изображения
Материал: Поликарбонат
Комплектация:
1 x плата расширения с ЧПУ
Только вышеуказанное содержание упаковки, другие продукты не включены.
