STM32 плата STM32F407IGT6 MCU основная плата, с IOs, USB, Ethernet, NandFlash Cortex-M4 STM32 макетная плата = XCore407I



STM32 MCU основная плата, STM32F407IGT6, IO расширитель, USB HS/FS, Ethernet, NandFlash Обзор

XCore407I-это основная плата STM32 MCU, которая имеетSTM32F407IGT6На борту самолета.

Часы, управление питанием от USB Встроенные устройства: USB HS PHY,Ethernet PHY,1G бит NandFlash Разъемы: USB HS (mini / type A), USB FS (mini), Ethernet (RJ45) Все пустые Порты ввода/вывода доступны на контактных заголовках 2,0 мм Шаг штыря, меньший размер, легче интегрировать в систему пользователя

---

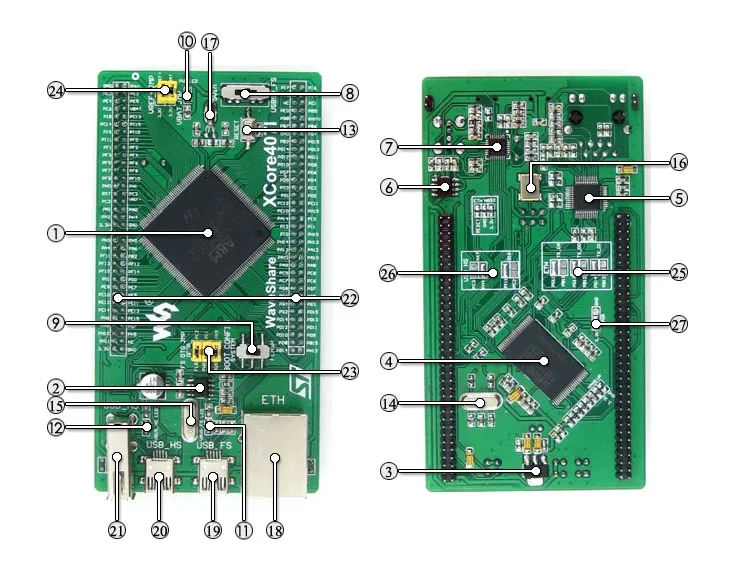

What's On Board

STM32F407IGT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный набор инструкций по одноциклу DSP Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP176 Память:1024kB Flash, 192 + 4kB SRAM MCU интерфейсы связи: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY 1x10/100 Ethernet MAC 1x8 до 14 бит параллельный интерфейс камеры AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP MIC2075-2,Бортовое USB FS устройство управления питанием AMS1117-3.3,3,3 V регулятор напряжения K9F1G08U0D,1 г бит NandFlash DP83848,Ethernet PHY MIC2075-1,Бортовое USB HS устройство управления питанием USB3300,USB HS PHY Мощность переключения питания,Питание от 5Vin или USB подключения Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор USB FS светодиодный USB HS светодиодный Кнопка сброса 8 м с украшением в виде кристаллов,Часы с микроконтроллером, позволяют MCU работать с более высокой скоростью путем умножения частоты 24M, с украшением в виде кристаллов,USB3300 часы 50 м с украшением в виде кристаллов,DP83848 часы 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Разъём Ethernet USB FS мини-разъем USB HS мини-разъем Разъем USB HS type A MCU булавки расширитель,VCC, GND и все пустые Порты ввода/вывода доступны на Расширительных соединителях для дальнейшего расширения USB OTG/хост-джемпер VREF/VBAT джемпер Ethernet I/O выбор паяльного соединения USB HS I/O выбор паяльного соединения PDR выбор припоя Соединение:1,8-3,6 V, -40 ~ 105 по Цельсию или 1,7-3,6 V, 0 ~ 70 Градусов по Цельсию

---

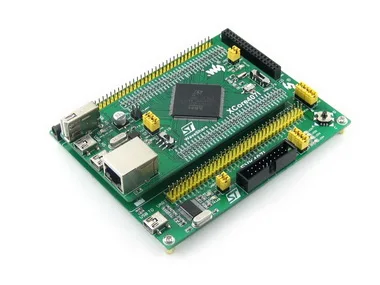

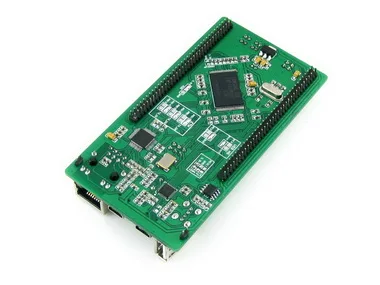

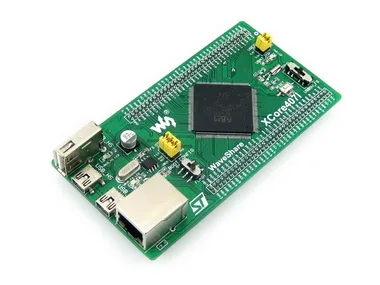

Фото

---

Примечание:
XCore407I не интегрирует интерфейс программирования/отладки.

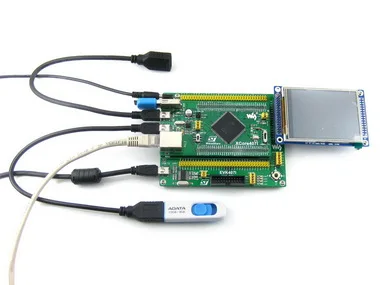

Материнская плата и аксессуары на фотографиях не включены в цену.

---

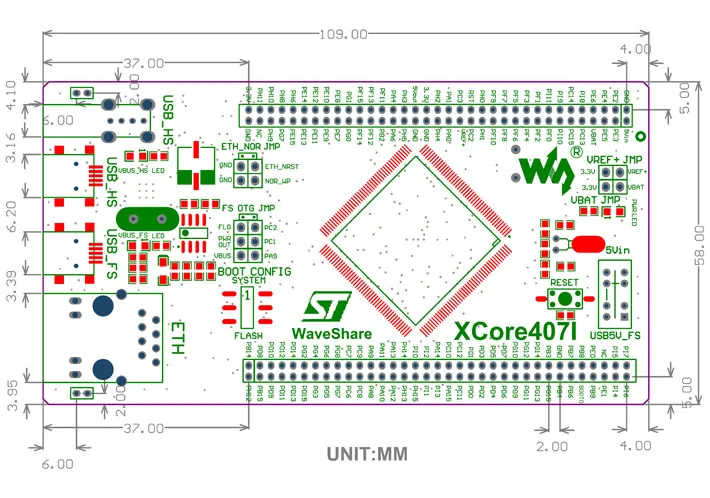

Размеры

---

Развития ресурсы

XCore407I STM32 плата разработки поставляется с пользовательским руководством CD, включая ресурсы разработки, перечисленные ниже:

Сопутствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) Разработка документов

---

Посылка содержит XCore407I макетная плата x 1 Кабель USB типа A-Mini-B x 1 Руководство пользователя CD x 1 1 2 3
