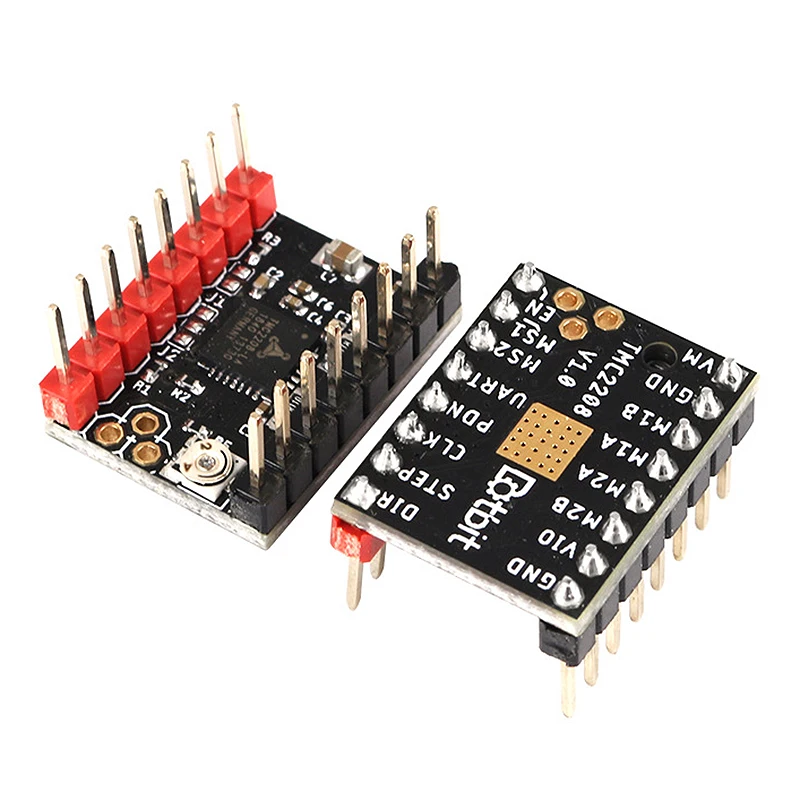

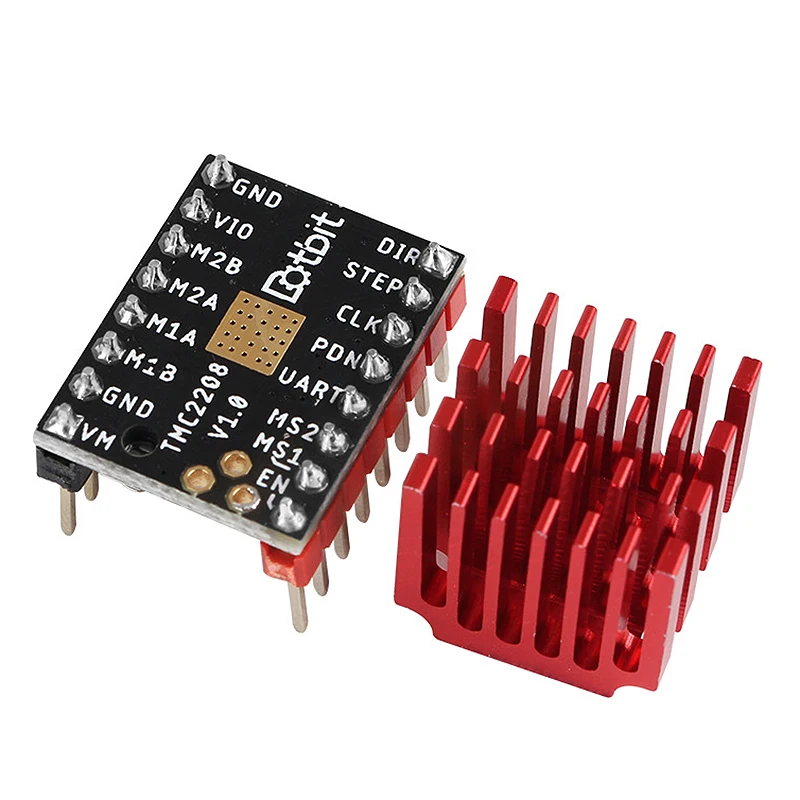

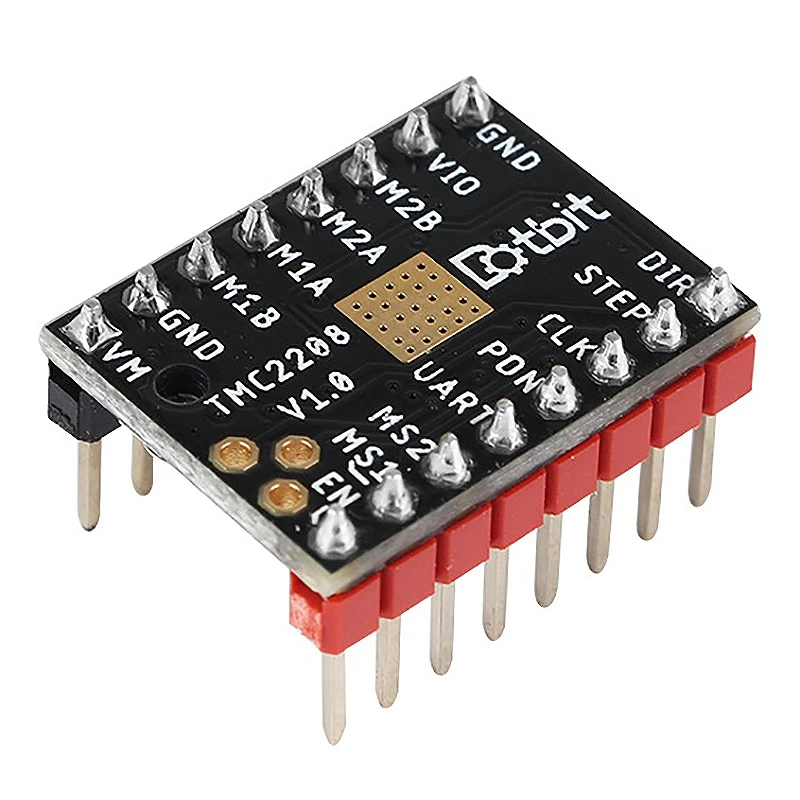

Аксессуары для 3D принтера Tmc2208 V1.0 Драйвер шагового двигателя тихий 256 высокое

Аксессуары для 3D-принтера Tmc2208 V1.0 Драйвер шагового двигателя тихий 256 высокое подразделение для Mks/Ramps1.4-6/Lerdge/Rumba

Гибкий микроплиер интерполяционный блок обеспечивает до 256 подделок, что обеспечивает идеальное синусоидальное управление даже в системах с ограниченной частотой импульса; более быстрое ускорение двигателя/замедление, чем stealthChop, они также разработаны, потому что stealthChop2 ультра-Тихая технология широко используется в 3d-печати.
Совместим с существующей 3d-принтерной электроникой, устраняя дорогие затраты на переделку. С стандартным интерфейсом шаг/dir, он прост в использовании. Он может заменить оригинальный TMC2100 A4988 DRV8825 LV8729, более низкое тепло, особенно для рынка 3D печати. основные характеристики: интерфейс конфигурации UART (9600... 500 k бод), технология динамической регулировки тока CoolStep, может сэкономить 70% энергии;

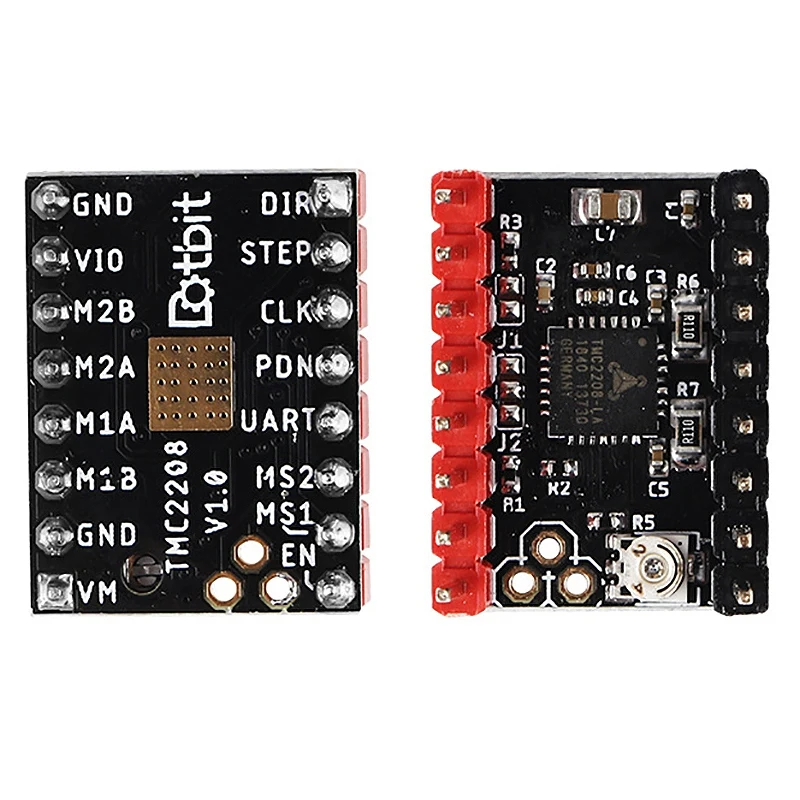

DcStep, stallGuard2 технология обнаружения стойла, компоненты на нижней стороне PCB для лучшего теплового излучения; автоматическое снижение тока в режиме ожидания.
Imax-> Максимальный ток на фазу (Imax = Irms 1,41) Примечание: 1. Vref измеряет Gnd и напряжение в середине потенциометра. 2. Не подключайте двигатель при измерении напряжения, в противном случае его легко сжечь. 3. Питание должно быть подключено при измерении напряжения, не просто подключите источник питания USB. 4. Пожалуйста, обратите особое внимание на направления!
TMC2208 является ультра-тихим двухфазным шаговым двигателем, чипом привода, непрерывным током 1.4A, пиковым током 2A, диапазоном напряжения 4,75 в-36 в, 256 подразделением.
Интерфейс спецификации: Шаг/Dir 1. конфигурация: CFG Pins или UART 2. внутренние микроступени: до 1/256 3. microPlyer Microsteps: 1/256 4. логическое напряжение (ВИО): 3-5 в 5. напряжение двигателя (ВМ): 5,5-36 в 6. макс фазового тока двигателя: 1.2A RMS, 2.0A пик.
Поэтому исходное напряжение модуля драйвера не должно превышать 1 в. В то же время модуль драйвера должен быть рассеян, в противном случае это повлияет на срок службы модуля драйвера. 7. Внутренний v-регулятор: включен 8. RDSon: ≤ 0,3 Ом 9. StealthChop (Тихий): Да 10. Электронная таблица: Да
11. CoolStep: № 12. StallGuard: № 13. DcStep: без настройки тока двигателя
Лучший способ установить ток двигателя-это измерение напряжения на штырьке Vref (0… 2,5 В) и регулировка напряжения с помощью потенциометра. Максимальный установочный ток двигателя составляет 1,77a RMS (0.11Ohm чувствительные резисторы), но силентстепные палочки могут использоваться только до 1.2A RMS.
Irms = (Vref 1.77A)/2,5 V = Vref 0,71
Vref = (Irms 2,5 V)/1.77A = Irms 1,41 = Imax
Vref-> напряжение на Vref pin
Irms-> RMS (корень означает квадрат) ток на фазу (Irms = Imax/1,41)
Цвет: черный
Материал: металл + пластик
Размер: 12*12*3 см

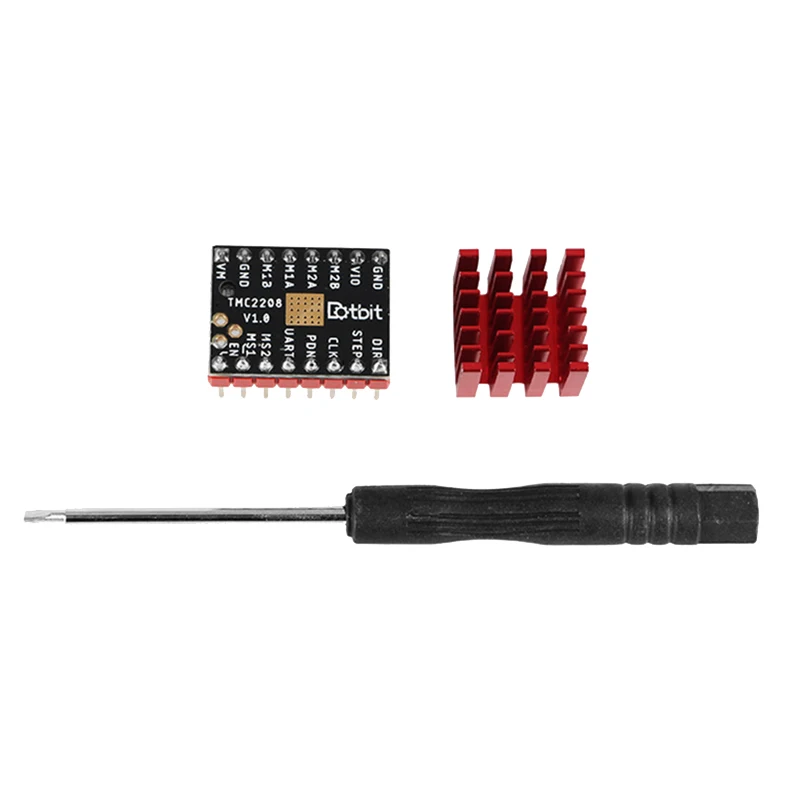

Комплектация:
1 * Драйвер шагового двигателя

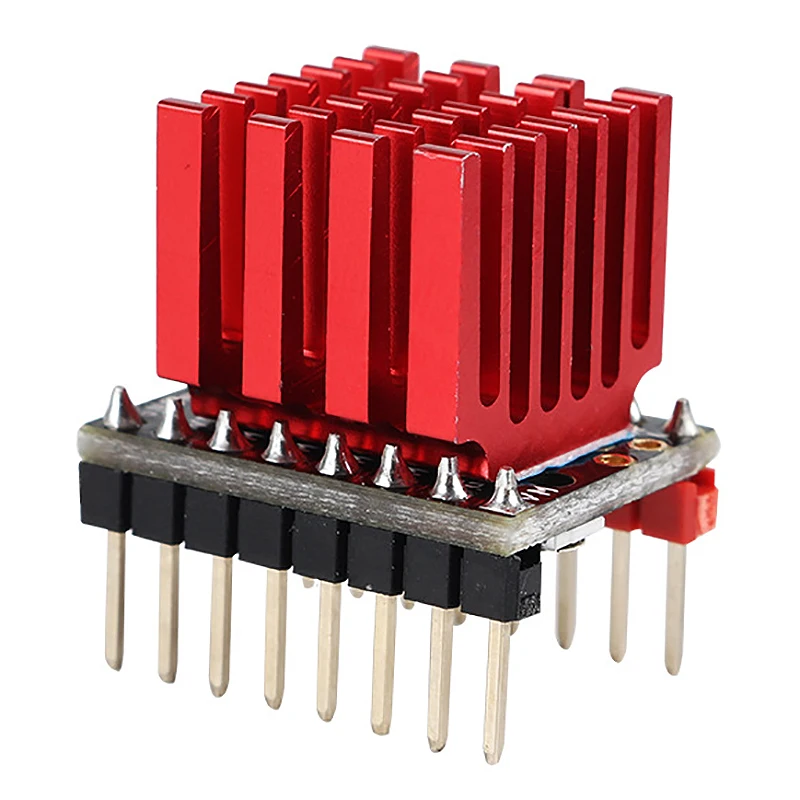

1 * блок радиатора
1 * отвертка
Только вышеуказанное содержание упаковки, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
