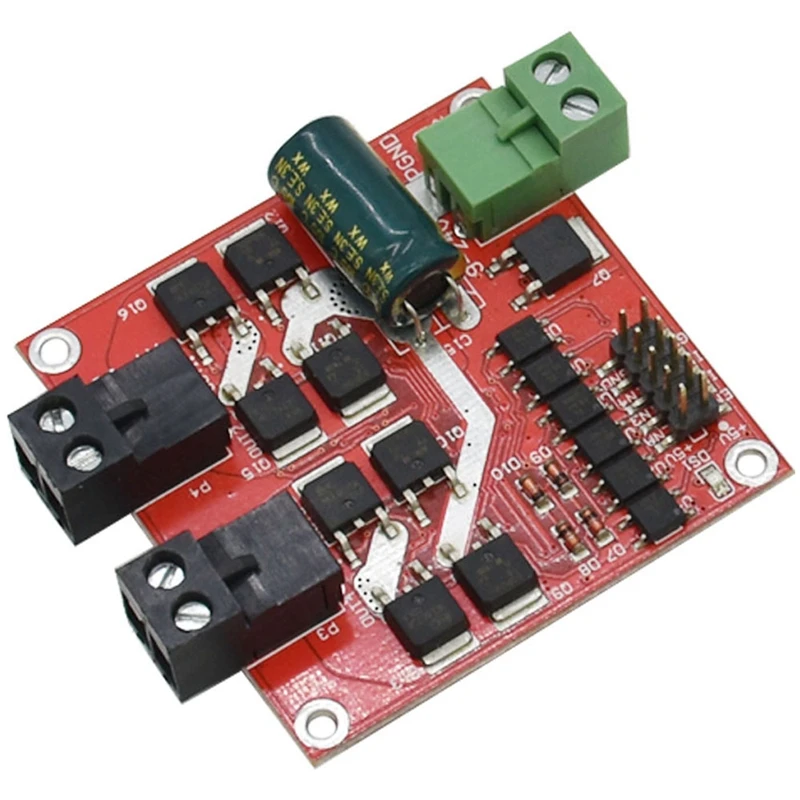

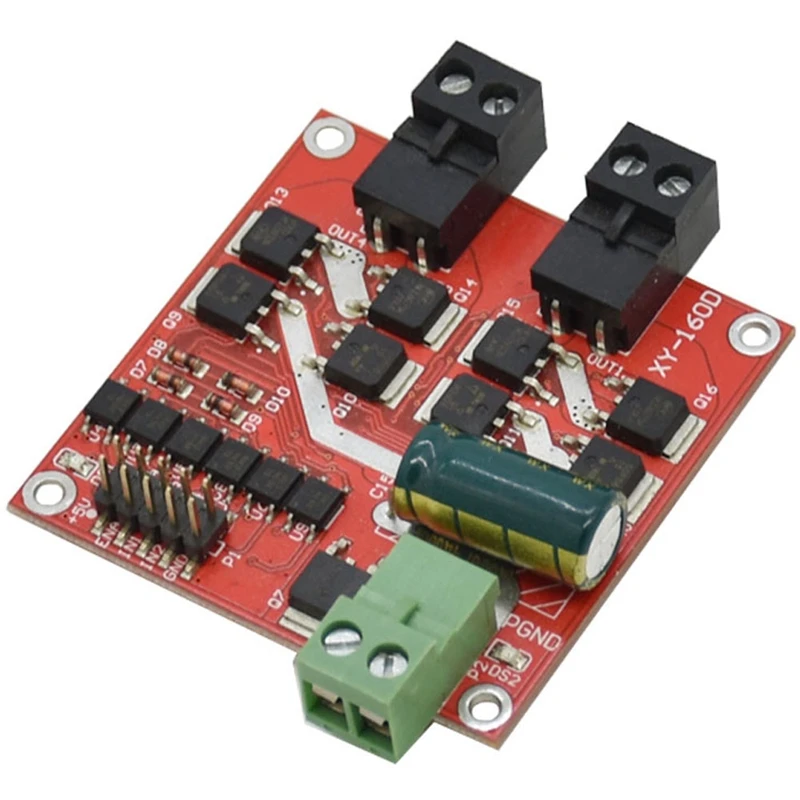

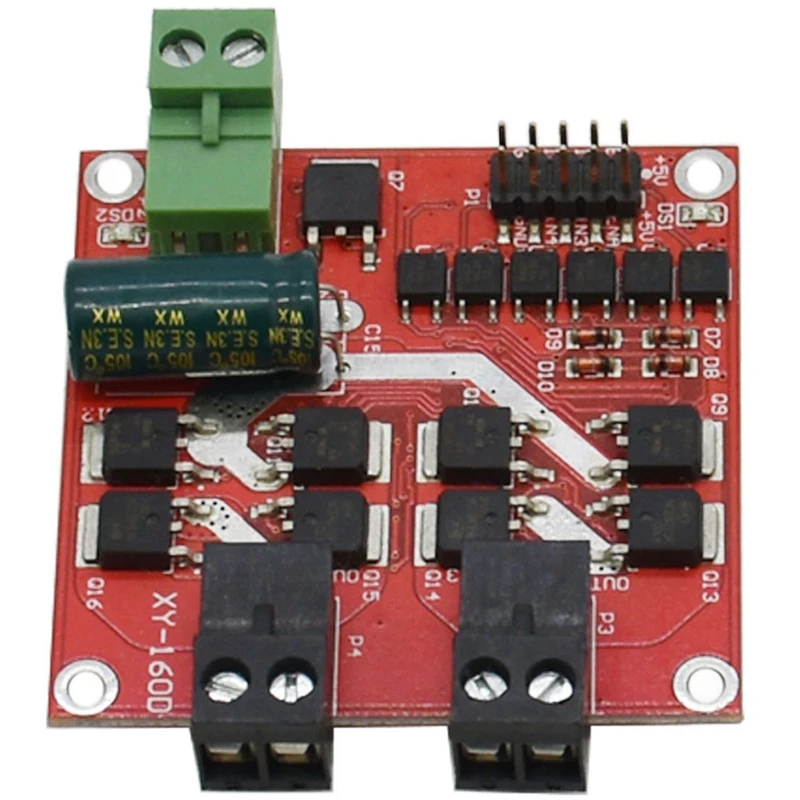

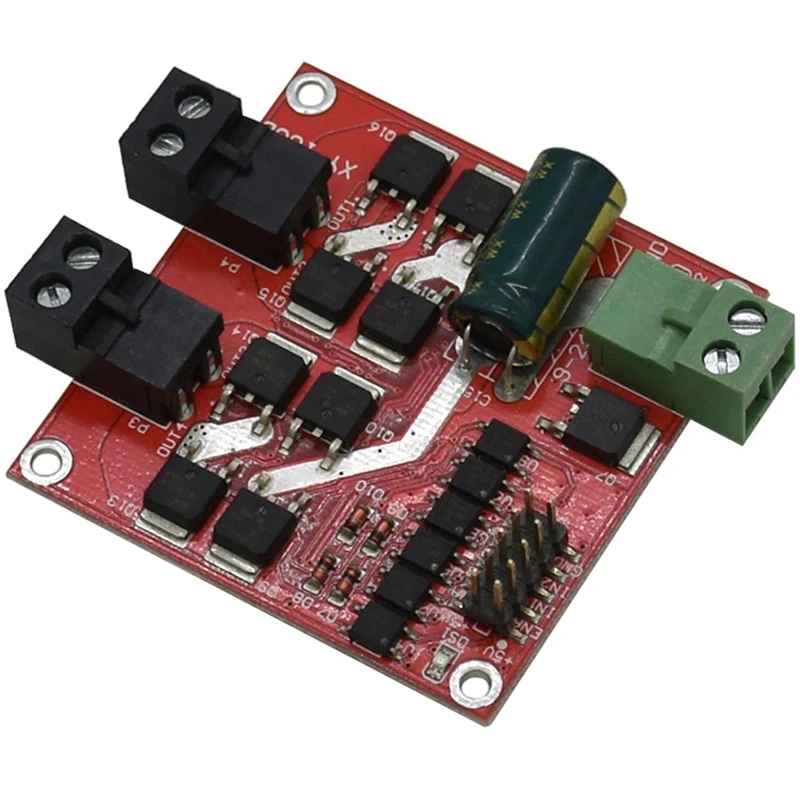

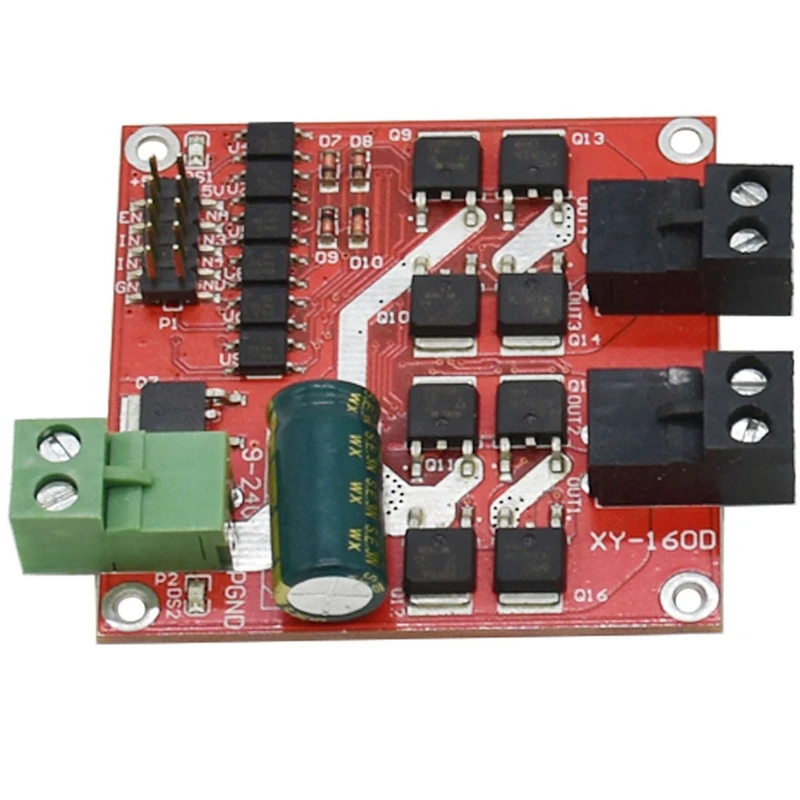

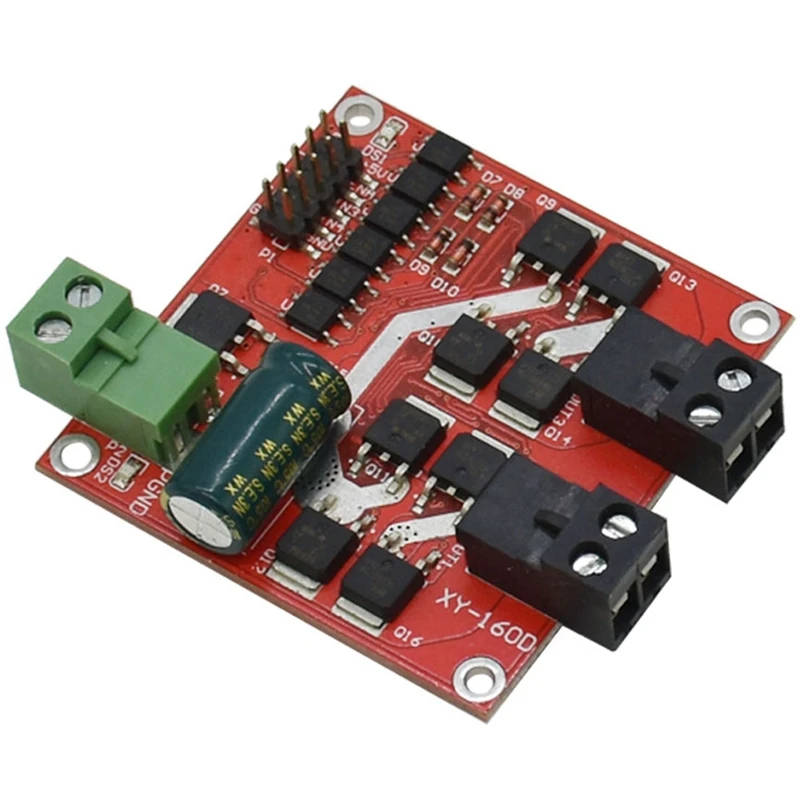

7A 160 Вт двойной модуль привода двигателя постоянного тока положительная

Изолирующий вход оптопары сигнала, порт IO может управляться напрямую, без помех; защита от пониженного напряжения, для предотвращения мгновенного сгорающего модуля высокого тока; высокомощные телевизоры и Электростатическая разрядная цепь, подавляет Импульсные и статические помехи, повышает производительность EMC, стабильный и надежный продукт, промышленный дизайн. контрольный сигнал материнскую плату. примечание: где 0 низкий, 1 высокий уровень, × Любой уровень, когда плавает высоко.
Напряжение питания 6,5 V-27 V, блок питания не должен быть подключен к времени или с течением 27В, в противном случае он может сгореть модуль, рекомендуется, чтобы Потребляемая мощность в серии 15A предохранитель. двойной моторный интерфейс, каждый Номинальный выходной ток 7А, пиковый ток 50А, интерфейс двигателя не должен короткого замыкания, предложенная серия 10А предохранитель.
Контроль напряжения сигнала 3-6,5 V, соответственно, разрешающий сигнал и положительный инверсии контрольным сигналом. включить терминал сигнала (Эна) Входная ШИМ регулируемая скорость, ШИМ Частотный диапазон 0-10 кГц, ШИМ; минимальная ширина импульса 10us.
Диаметр монтажного отверстия: 3 мм, обратите внимание, чтобы предотвратить короткое замыкание на задней части цепи, вы можете добавить изоляционную прокладку или медную колонку, чтобы поднять печатную плату.
Номинальное напряжение 24 В двигателя, соответствующая идентификация номинальной мощности 115 Вт и ниже или Номинальный ток 7А или менее следующая длительная работа двигателя. номинальное напряжение 12 В двигателя, соответствующая идентификация номинальной мощности 40 Вт и ниже или номинального тока 7А номинальной ниже двигателя в течение длительного времени полной работы.
Меры предосторожности:
1. рекомендуется, чтобы Номинальный выходной ток источника питания был как минимум в 2 раза больше номинального тока двигателя, чтобы источник питания не мог поставить необходимое напряжение при запуске двигателя. из-за выхода происходит пауза двигателя.
2. В передний и задний переключатель в тех случаях, когда нужно тормозной 0,1 S выше и thenreverse, а не в мотор не остановлены в тех случаях, когда компенсация, в противном случае он может привести к повреждению езды на автомобиле.
3. Привод модуля питания вниз, не прямо или опосредованно, высокоскоростное вращение двигателя, или двигатель генерируется электродвижущая сила может сжечь модуль привода.
Если приложение требует высокоскоростного вращения двигателя, когда модуль привода выключен, рекомендуется, чтобы моторный интерфейс драйвера соединен в серии с реле (нет и COM терминалы), и релейная катушка и драйвер соединены в общем. таким образом, Когда выключите питание, реле отключит привод и соединение двигателя.
4. Осторожно, не подвергайте привод воздействию влаги. Не допускайте короткого замыкания компонентов на приводной плате. Не нажимайте шпильки и прокладки на плате.
5. Перед использованием ребенка внимательно прочитайте описание, в результате повреждения, вызванного неправильным использованием модуля, не меняйте.
Рабочая температура-25 ℃-80 ℃.
Цвет: красный
Материал: металл
Размер изделия: 55x55x16 мм (длина и ширина).
Комплектация:
1 * двойной модуль привода двигателя постоянного тока
Только вышеуказанное содержание упаковки, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/-1-3 см.
