Инструмент предназначен для подключения ЭБУ к устройству J2534 и обеспечивает ручное или автоматическое управление питанием устройства и формирование следующих сигналов: RESET, BOOT, CNF1, GPT1, GPT2, WATCDOG

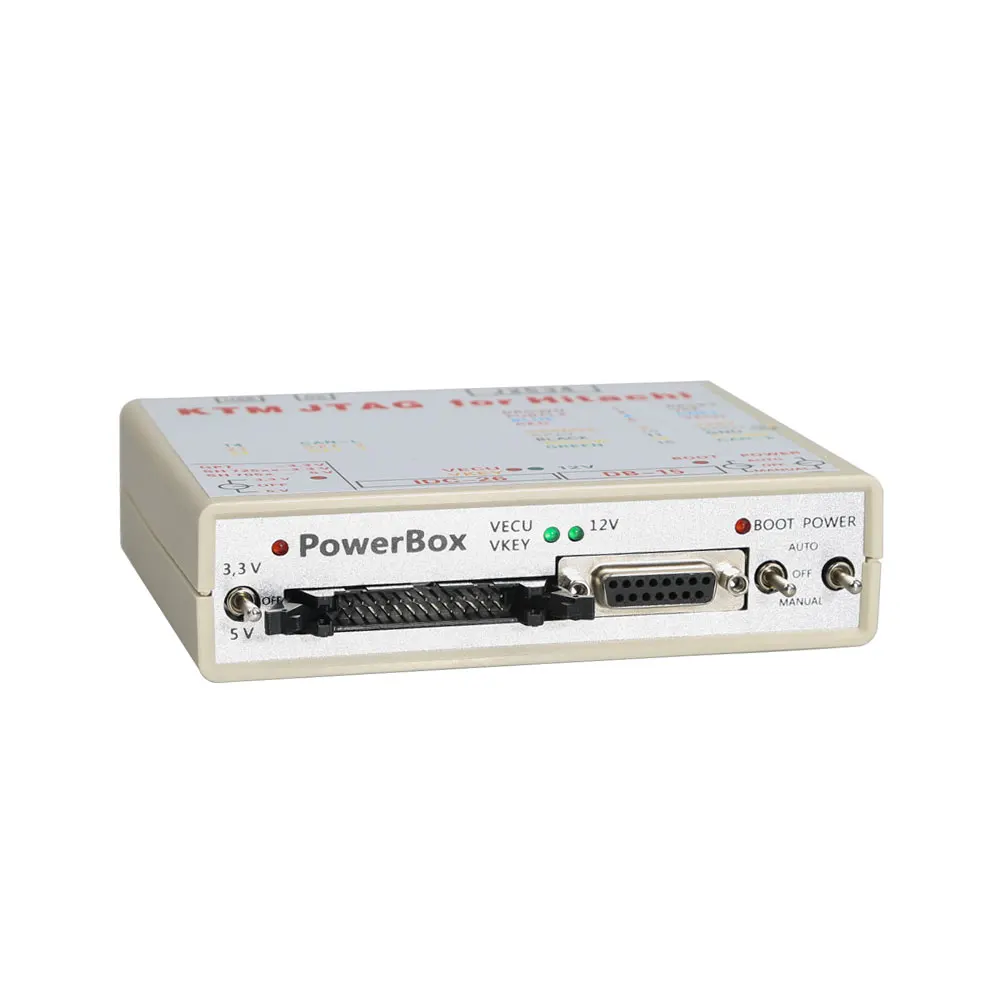

PowerBox для PCMFlash

Он совместим в автоматическом режиме с программами загрузки, которые используют:

• BOOT-OEM12, 12 pin OBD-II;
• L-LINE, 15 pin OBD-II.

В инструмент встроены резисторы ограничения тока на следующих сигнальных линиях:

• Сброс-510 Ω;
• Загрузка-510 Ω;
• CNF1 - 220 Ω.

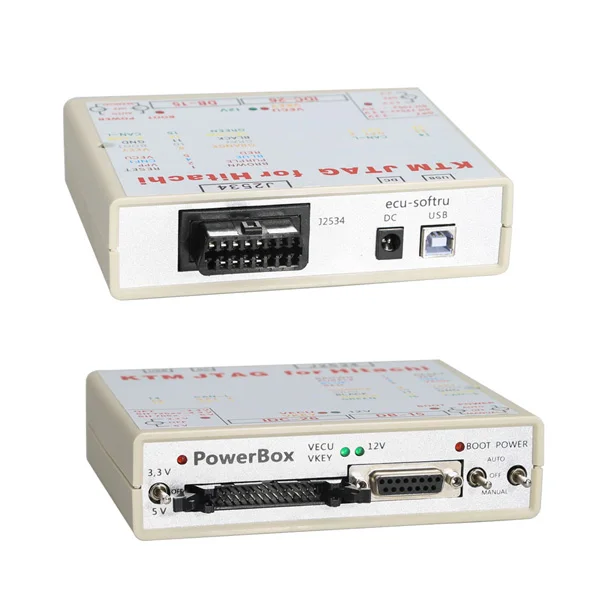

Инструмент оснащен многоцелевыми разъемами, которые позволяют гибко устанавливать соединения:

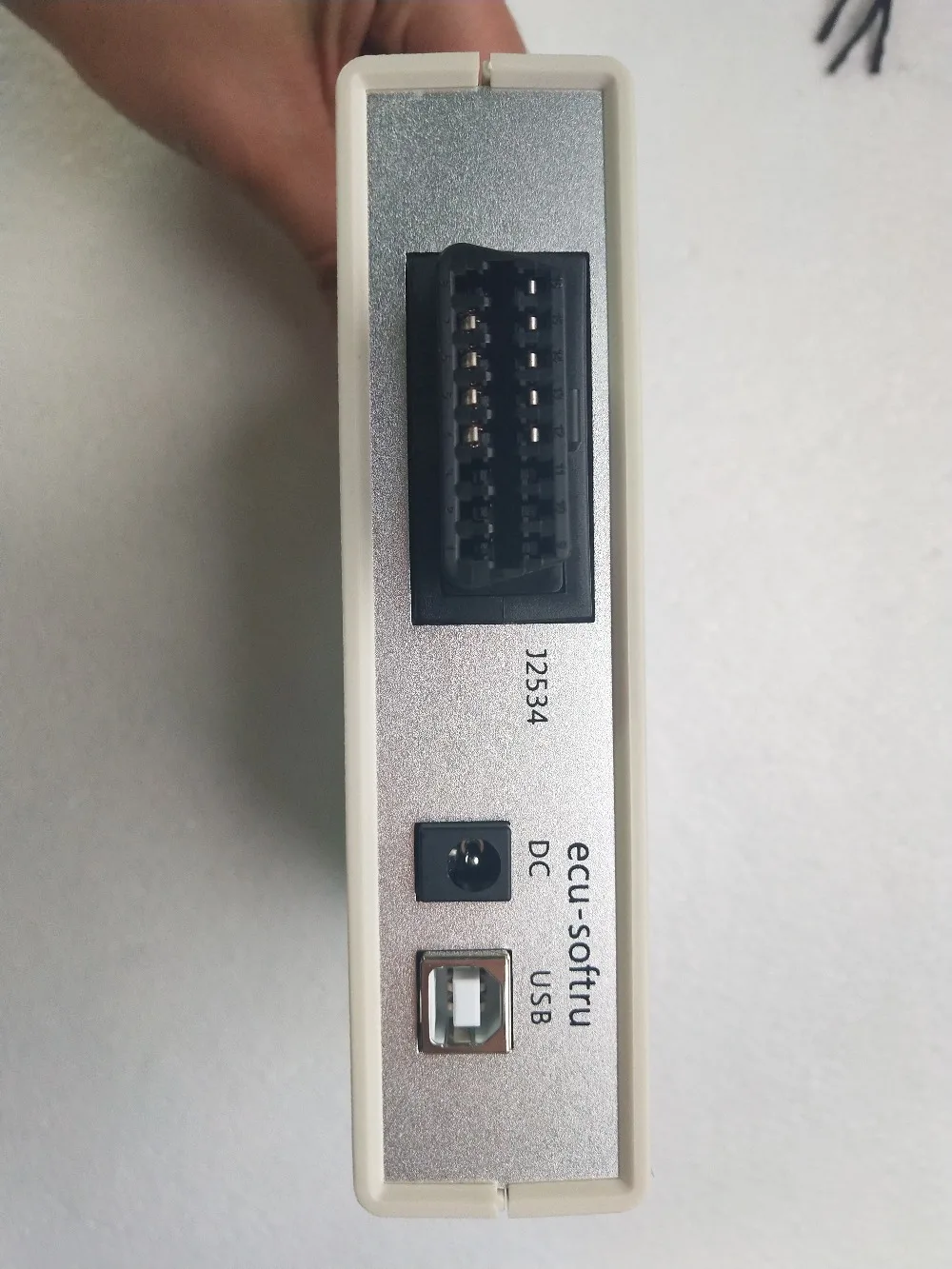

• USB, предназначенный для подключения к компьютеру. Он должен быть подключен, когда включен Встроенный преобразователь USB - UART; Для обновления программного обеспечения PowerBox; При перепрограммировании процессоров renesa;

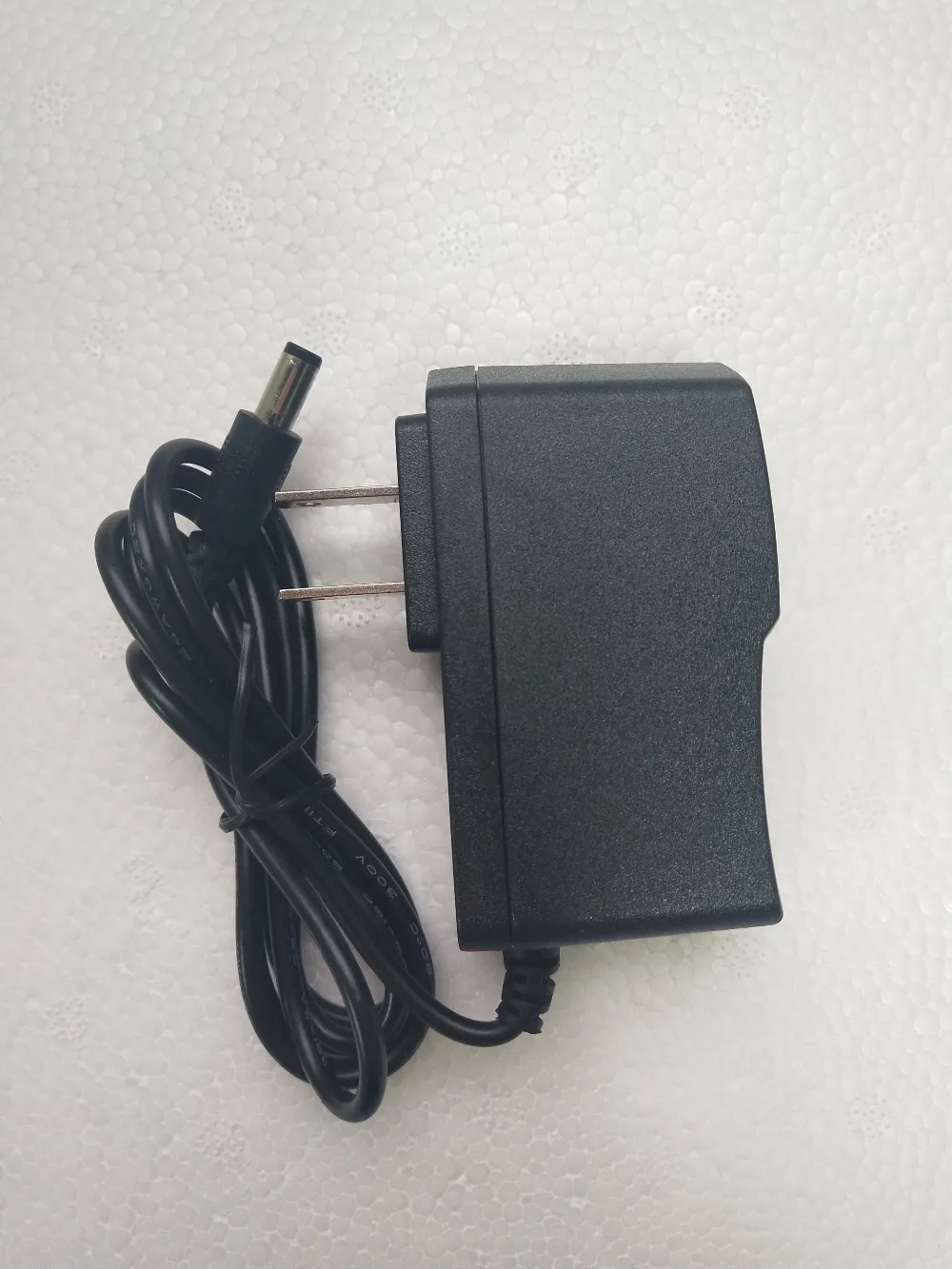

• DC, предназначенный для питания встроенной цепи, а также подключенного ЭБУ. Рекомендуется использовать только единицы качества с выходным напряжением 12 В. При чтении пароля, когда это невозможно в автомобиле, следует отметить, что высоковольтные преобразователи в Эбу потребляют достаточно высокий ток в начале, что может запускать механизм защиты или даже привести к повреждению блока питания;
• J2534 (OBD-II-F), предназначенный для подключения одноименного интерфейса к OBD-II;

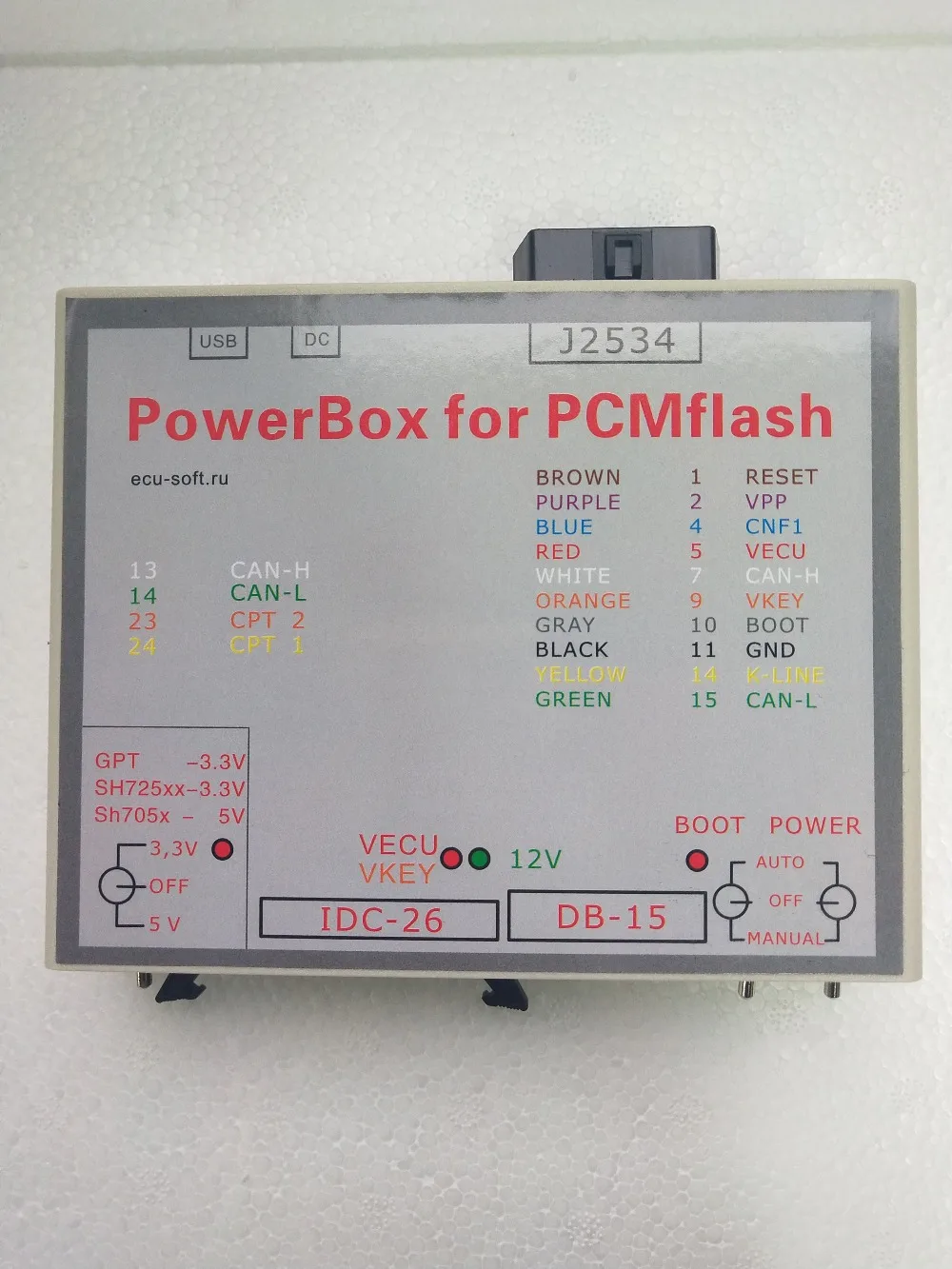

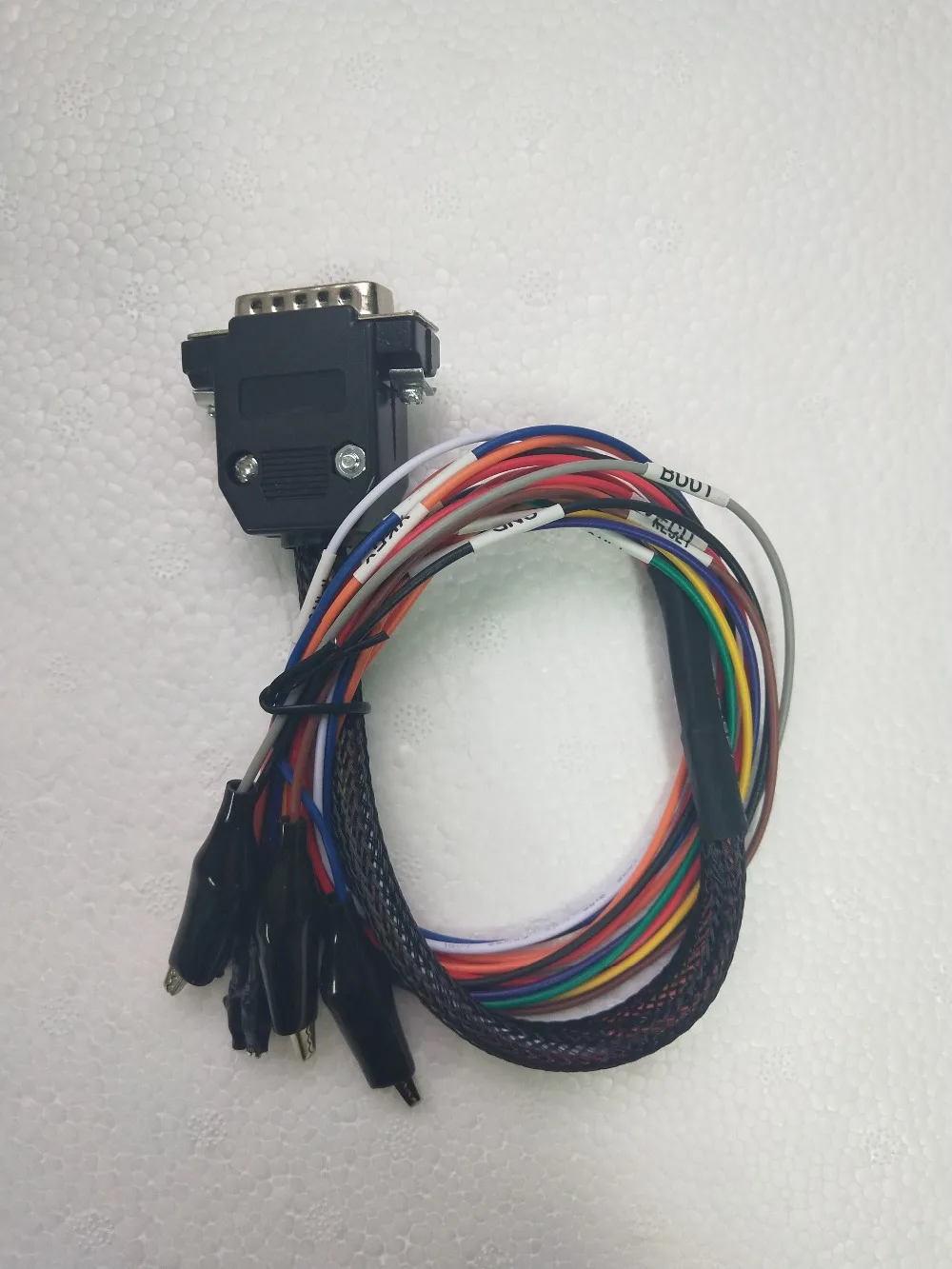

• DB-15, предназначенный для подключения к основному разъему ЭБУ. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные;

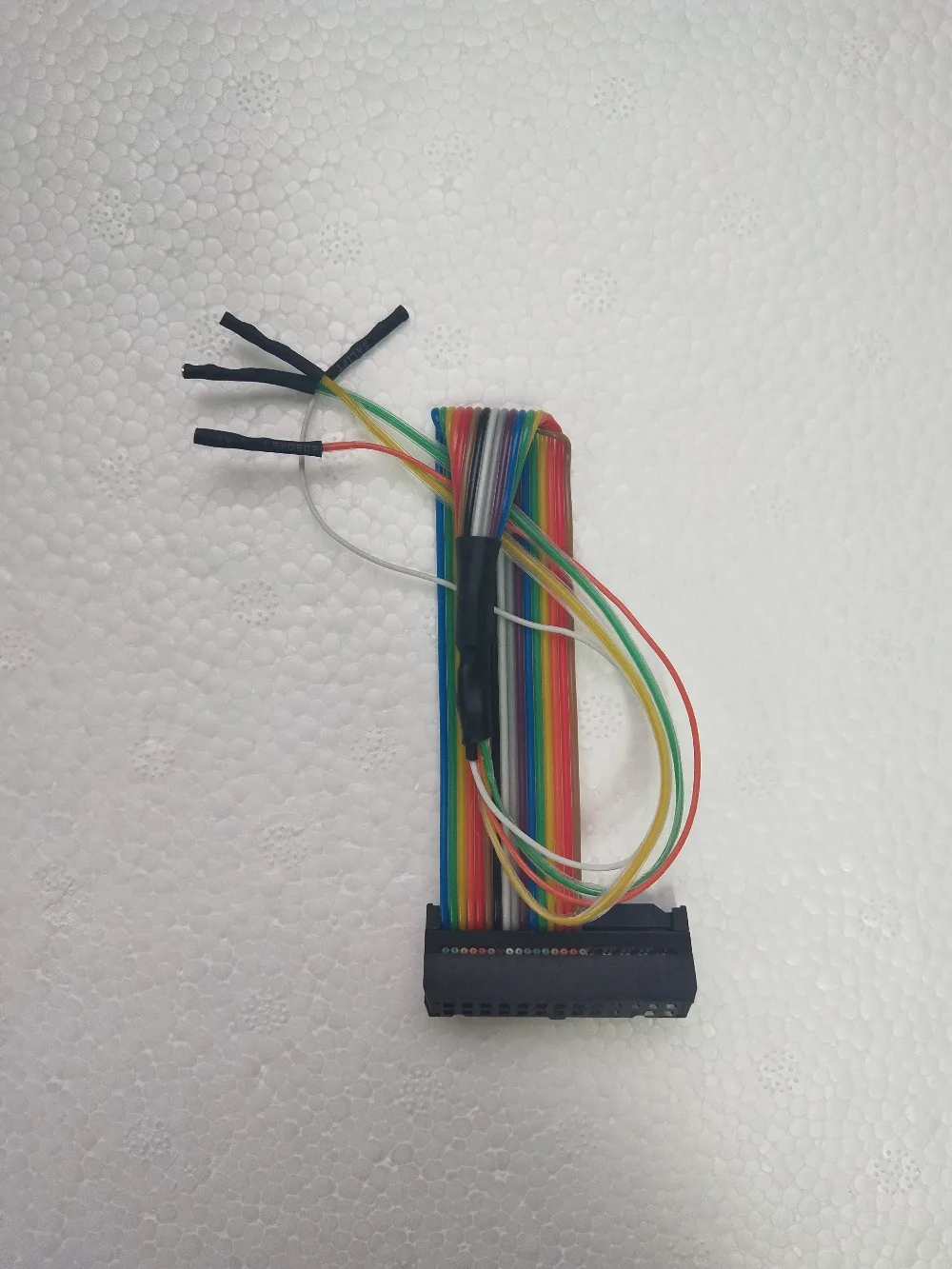

• IDC-26, предназначен для подключения непосредственно к плате ЭБУ или через адаптер к специальной головке. Рекомендуется использовать кабель 14P600KT06 или аналогичный для Tricore GPT.
Рекомендуется использовать программное обеспечение Flash Development инструментарий для мигающих ЦП renesa.

Управление:

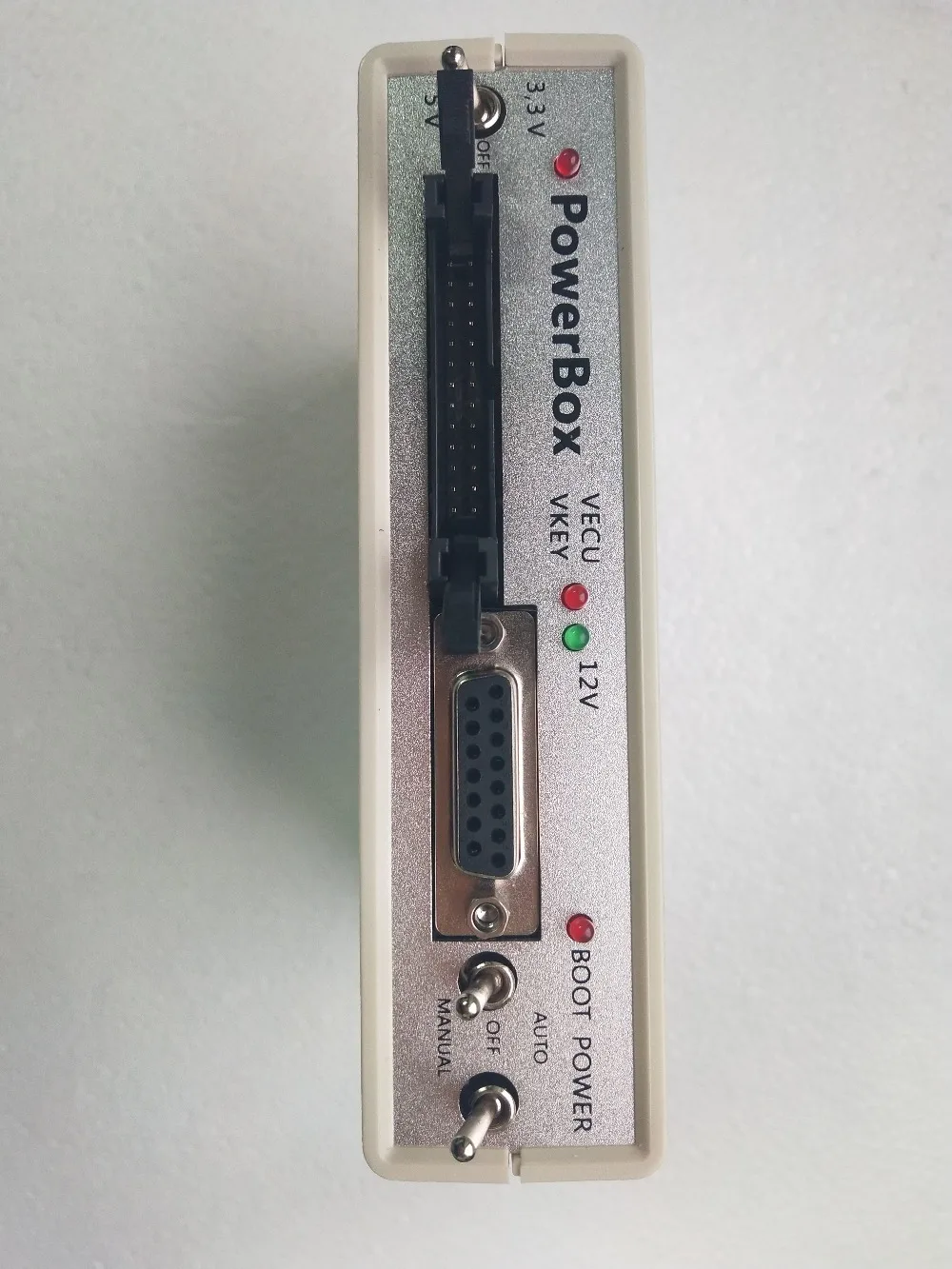

Инструмент имеет 3 переключателя для работы в разных режимах.
• «Питание», контроль мощности. Инструмент имеет три режима питания к ЭБУ: OFF позволяет удалить все Сигналы питания и управления с разъемов IDC-26 и DB-15; поставка с инструкцией питание к клеммам VECU и VKEY и к выходам управления в зависимости от выбранной тактики; Авто, автоматическое управление, В этом режиме питание управляется программой загрузки с L-Line сигналом (15 pin OBD-II).
• «Загрузка», одновременное управление сигналами BOOT, RESET и CNF1 (3,3 В): Выкл., позволяет удалить все сигналы управления с разъема DB-15; ручной сброс и загрузка до минуса сигнала, и CNF1 до + 3,3 В; Авто, автоматическое управление, в этом режиме загрузка, Сигналы сброса и CNF1 одновременно управляются программой загрузки (12 pin OBD-II, OEM12).
• «GPT», для renesa и Tricore с ЦПУ GPT. Необходимо использовать 5 В во время работы с процессорами SH705x, в других случаях следует использовать 3,3 В.
Огни:
Светодиодный рядом с переключателем 5 В/3,3 В указывает на подачу напряжения 5 В или 3,3 В.
• VECU, светодисветодиодный VKEY указывает на напряжение VECU и VKEY.
• Светодисветодиодный 12 В указывает на напряжение питания.
• Индисветодиодный загрузки указывает на напряжение на выходе CNF1 (светодиод работает как на входе, так и на выходе).

Посылка входит:

1 шт. x Блок питания для PCMFlash
