Личи Тан FPGA Совет по развитию RISC-V Совет по развитию

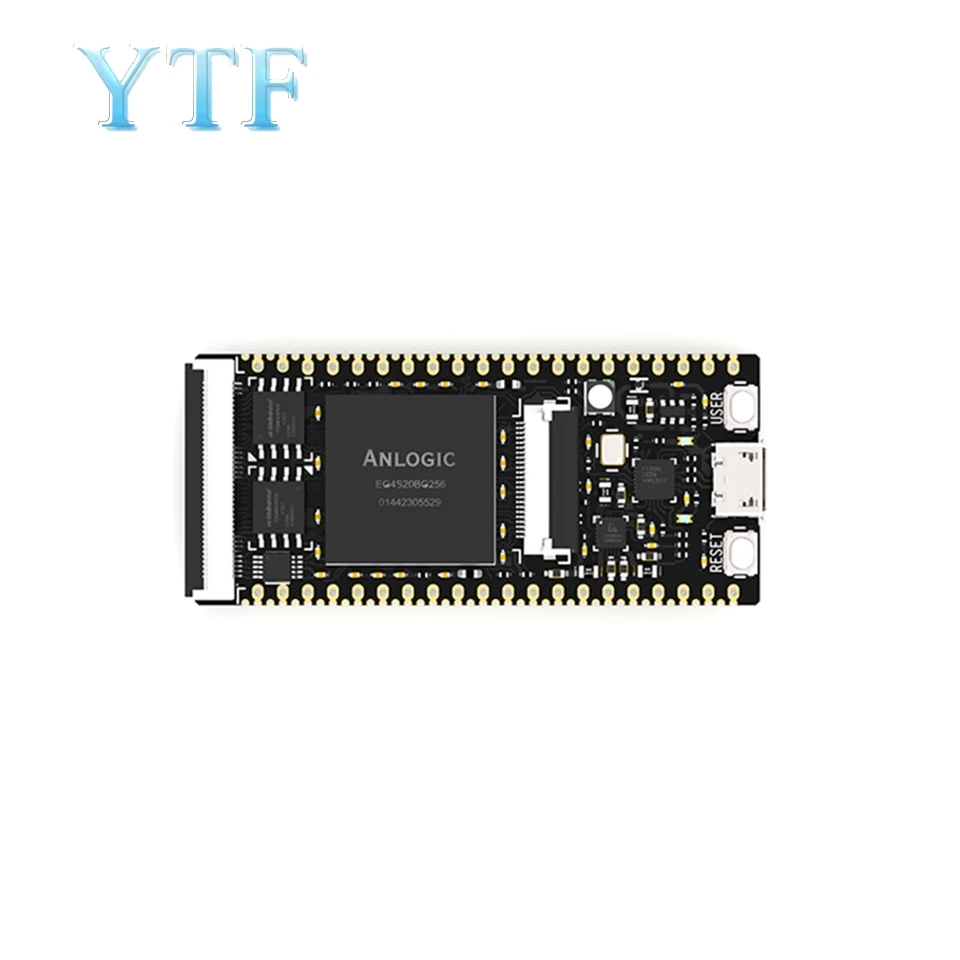

Введение продукта Tang premier:

Litchi использует Anlogic Technology EG4S20 в качестве основного блока, 20 K логический блок (LUT4/LUT5 hybrid architecture), около 130 КБ SRAM, Встроенный 32 бит шириной 64 Мбит SDRAM, богатый LVDS pin, встроенный 12-разрядный 1 MSPS ADC.

Личи сахар, чрезвычайно полированный внутренний открытый источник RISC-V развития.
Личи сахар был рожден в волне внутренних колебаний чипов. После трех месяцев роста и трансформации, он наконец достиг стадии открытого источника в июле.
Litchi sugar не только принимает на себя ожидания разработчиков с открытым исходным кодом, но и способствует развитию и образованию, связанным с RISC-V архитектурой в Китае, и представляет Китай на прекрасную доску развития.

Особенности макетной платы

Разъем FPC40P, может быть подключен к RGB LCD, VGA плата адаптера, высокоскоростной модуль DAC
FPC24P сиденье, может быть подключен к DVP камере, высокоскоростной ADC модуль

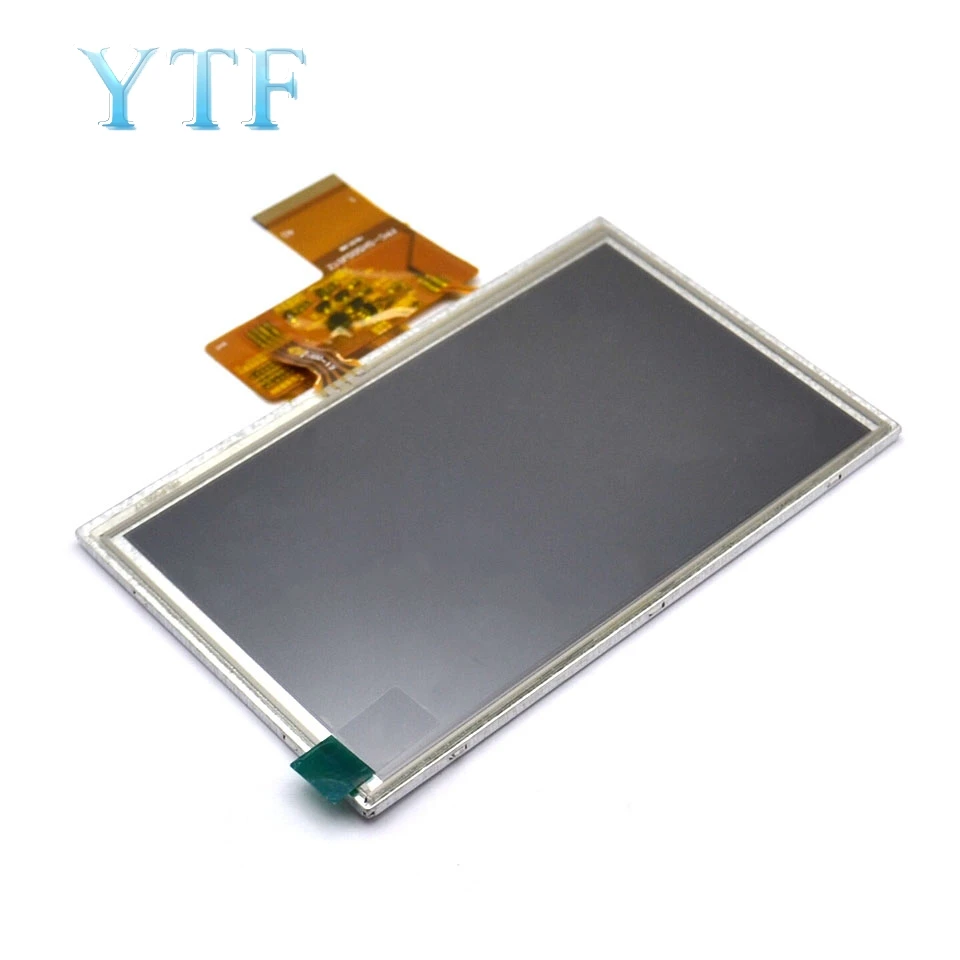

Резистивный контроллер сенсорного экрана для интерфейса I2C, используется с ЖК-дисплеем RGB
3-канальный DCDC чип питания, стабильный и эффективный источник питания, независимая Регулировка уровня Bank0 IO
Вспышка конфигурации FPGA, 8 Мбит
Пользовательская вспышка, nor/nand опционально

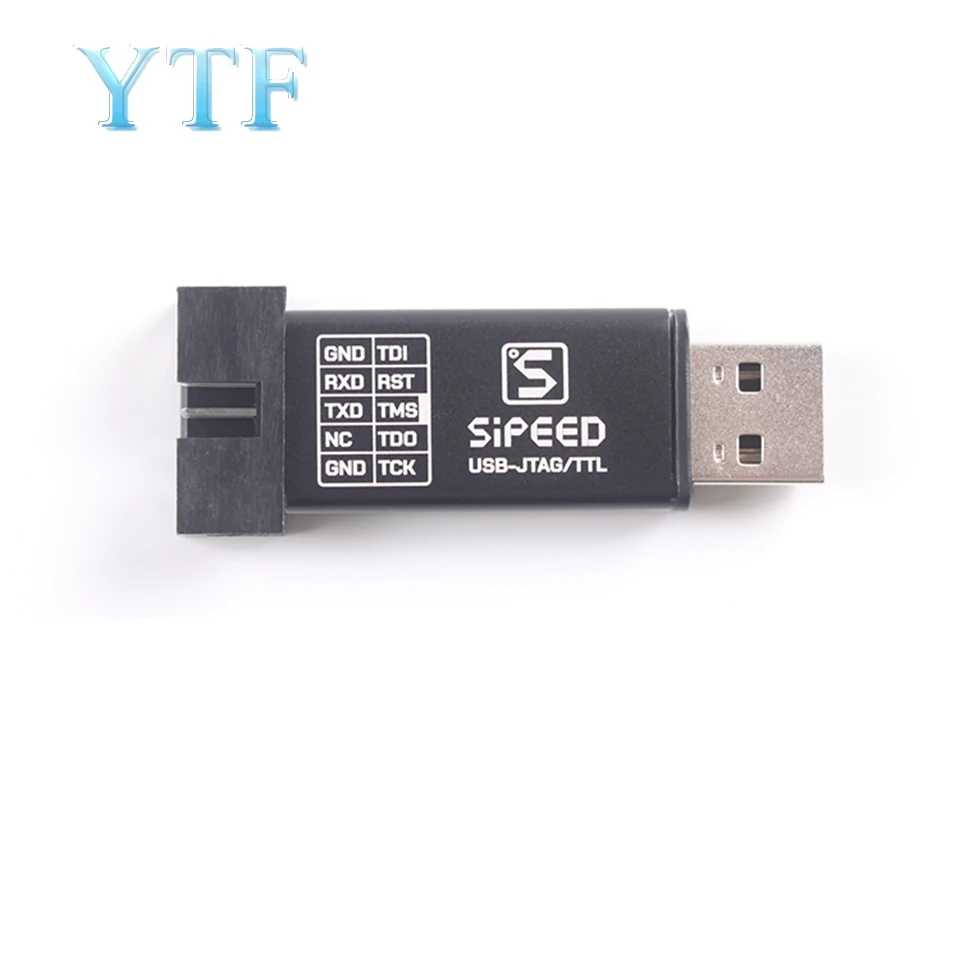

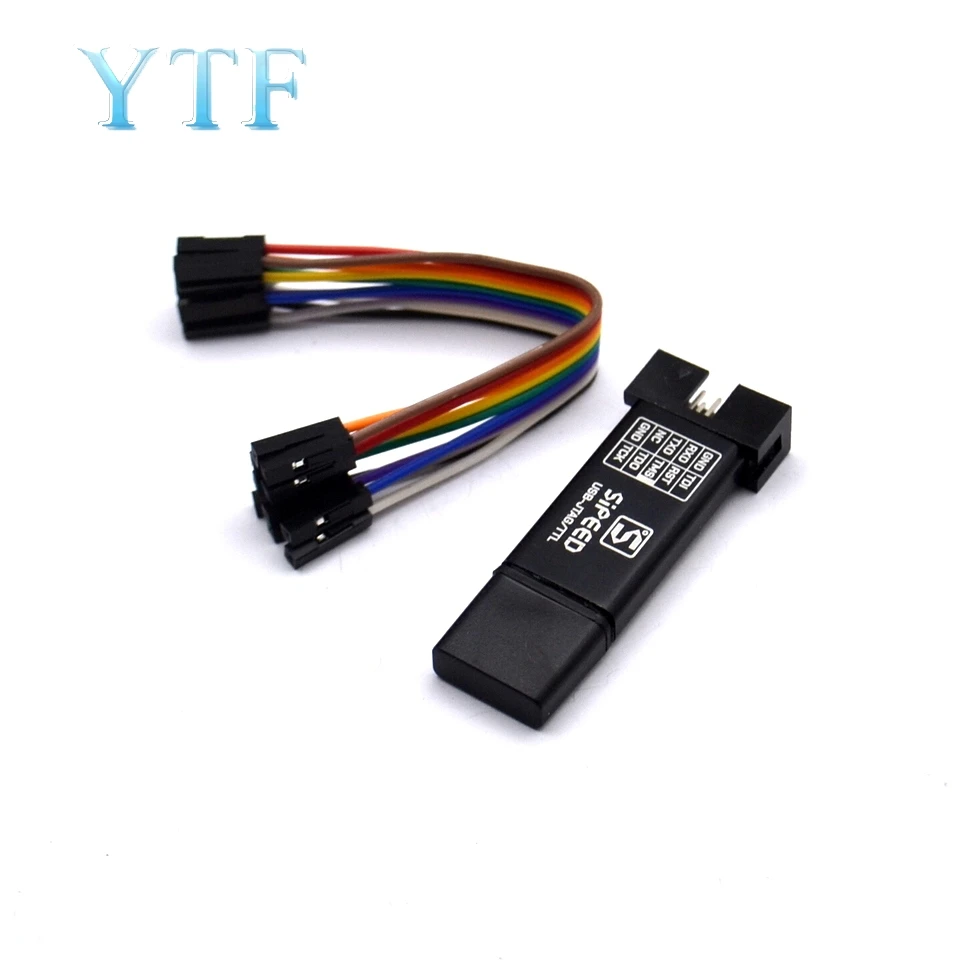

Бортовой FPGA JTAG скачать отладчик
RGB LED
Прилегающие контакты LVDS нарисованы в той же длине, и 8 GCLKs вынимаются, и 8 ADCs вынимаются.

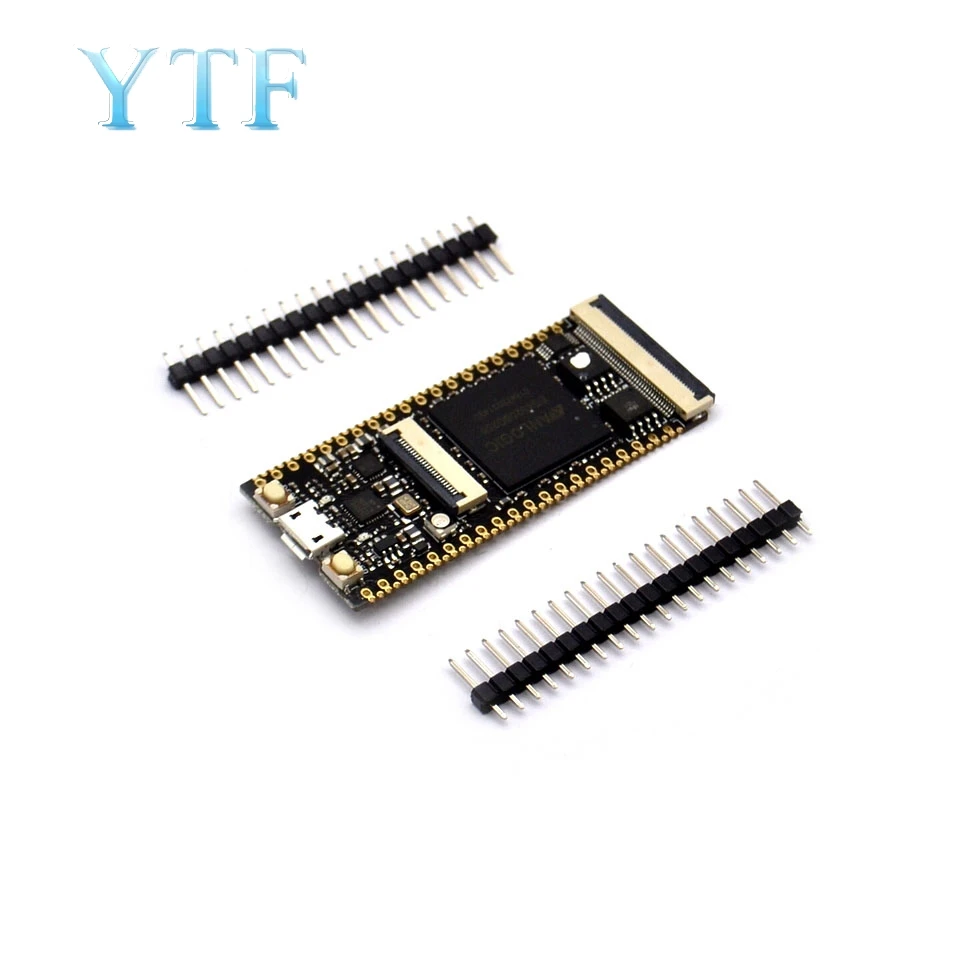

Двухрядный штырьковый интервал 900mil, совместим с макетом.
Половина отверстия приводит к дополнительным 40 IO, а вся плата приводит к 130 + IO.
Разъем питания: micro-USB
Количество слоев PCB: 4 слоя
