Плата разработки системы STM32F103C8T6 ARM STM32 модуль для arduino CS32F103C8T6|Запасные части| |

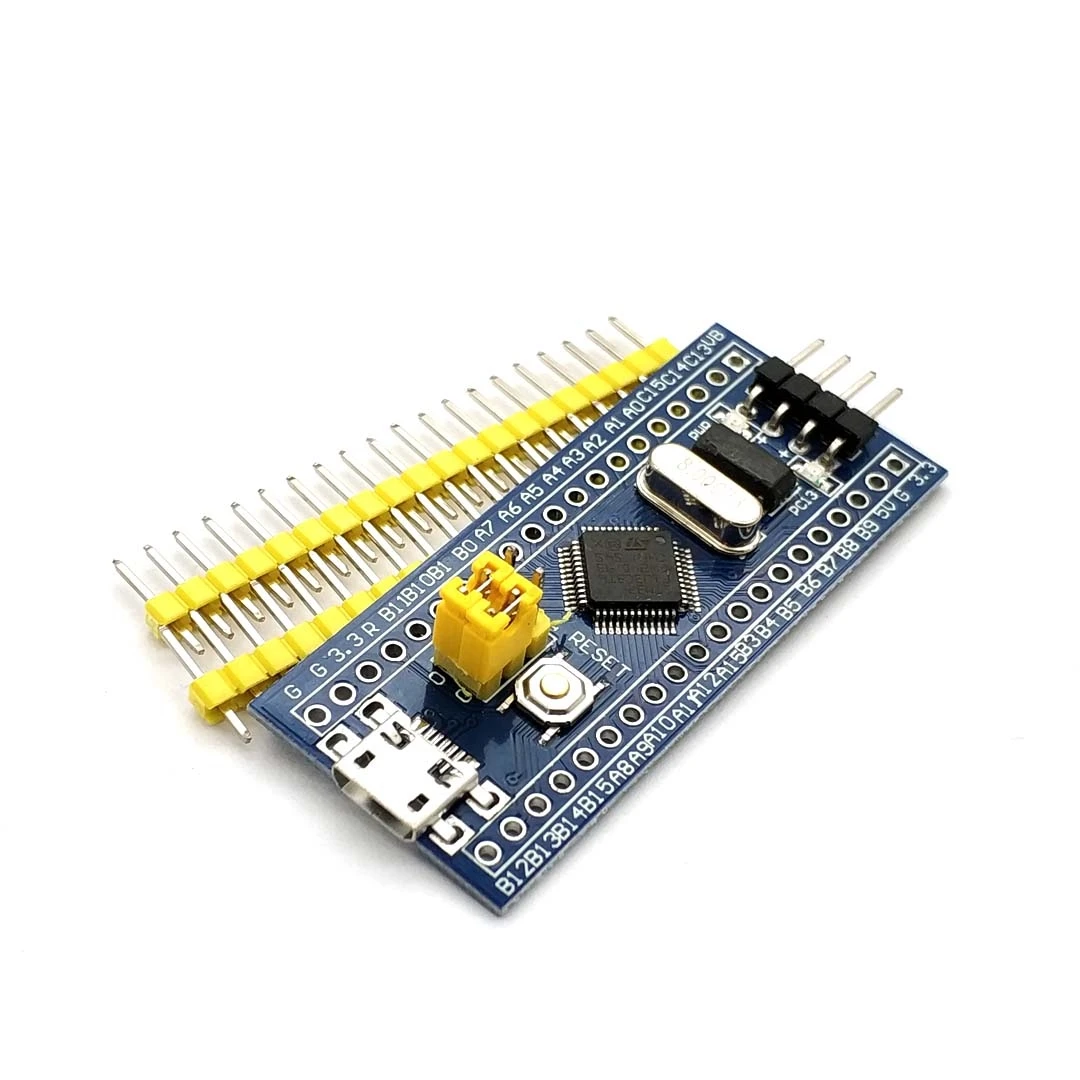

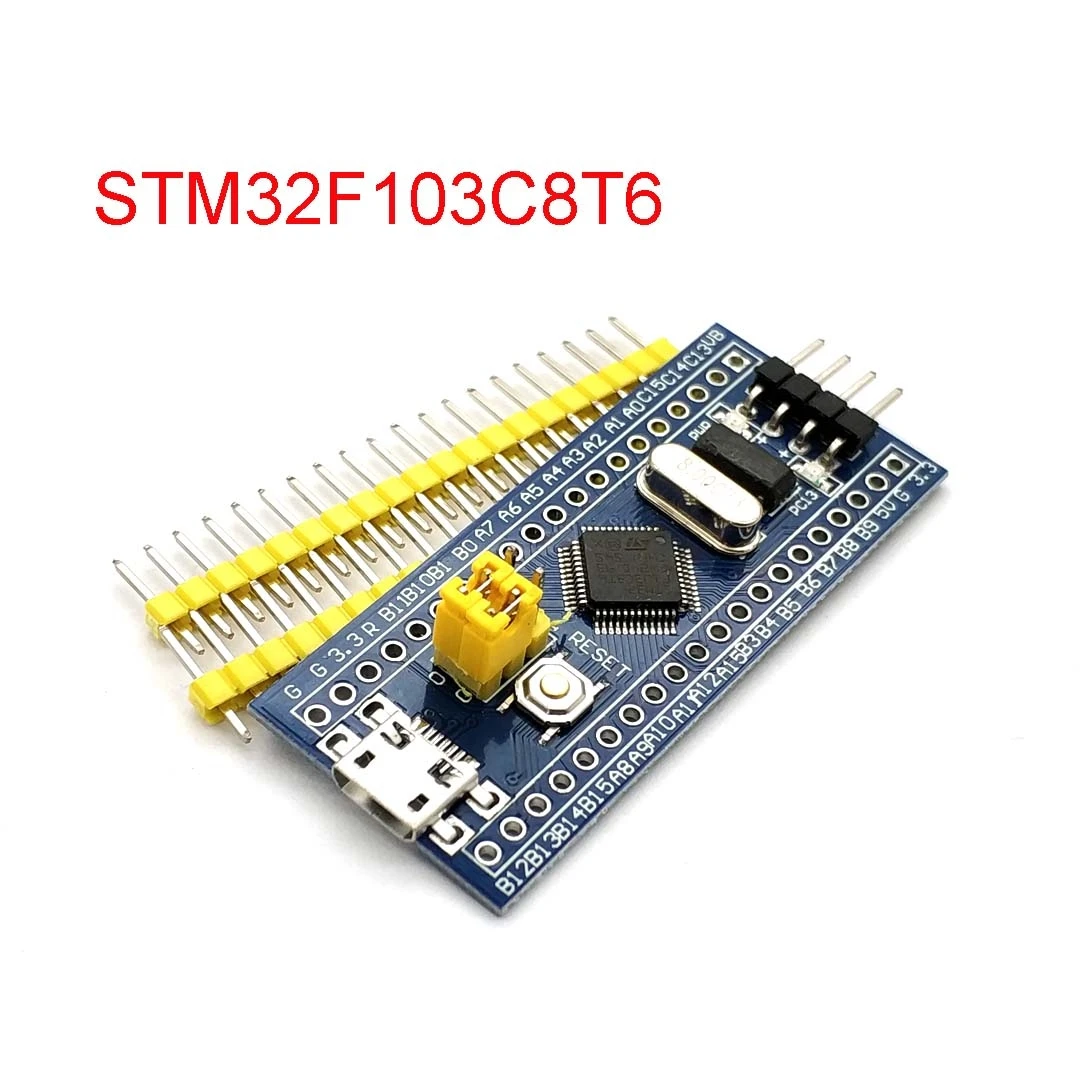

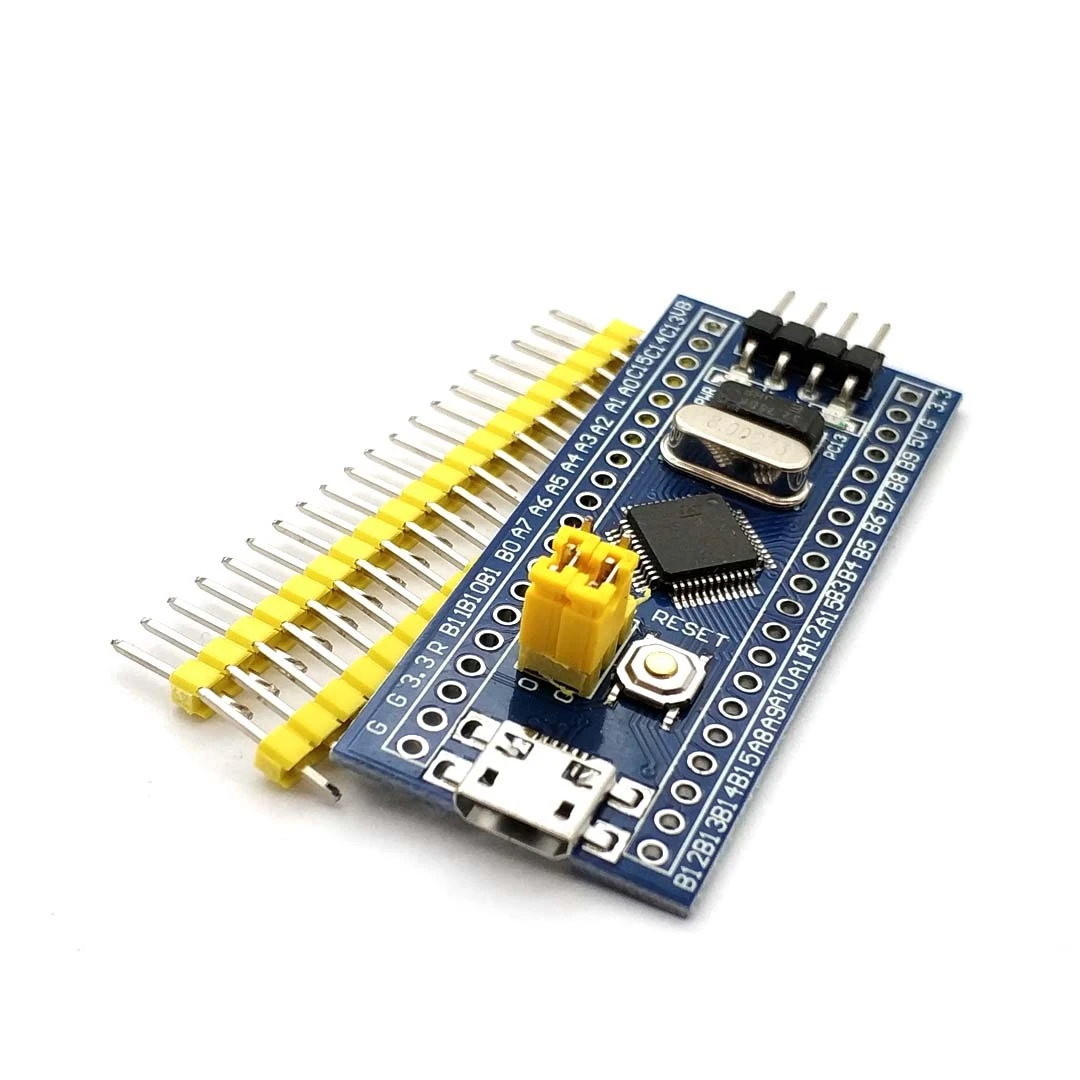

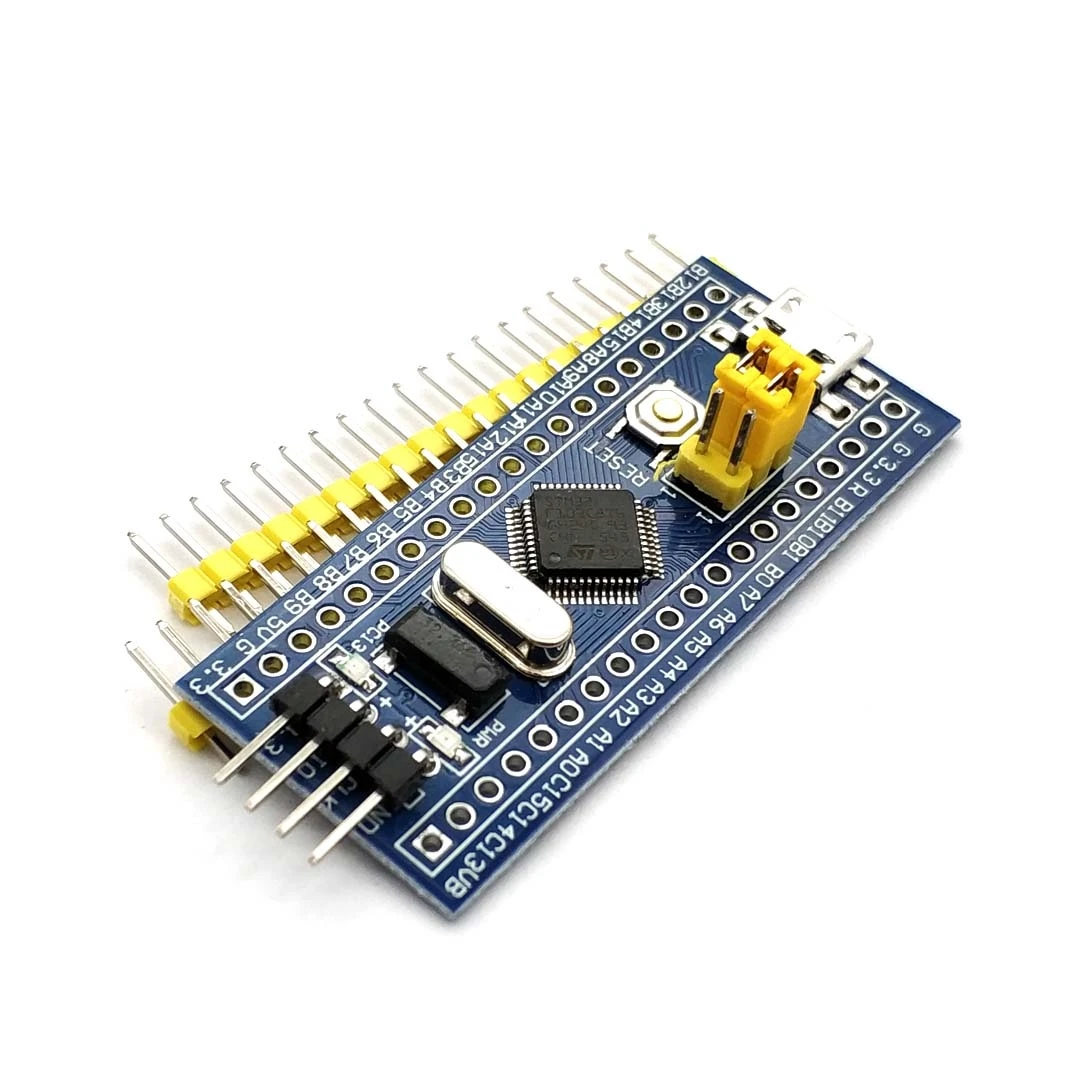

ARM STM32 Минимальный модуль макетной платы для arduino CS32F103C8T6








Описание продукта:Это основной чип на основе core ARM core board, функции следующие:
1, плата основана на самой основной цепи MCU, 8 м и 32768 кристалл цепи, USB цепи питания.
2, основная плата разделена на два ряда приводит ко всему порту ввода/вывода.
3, с SWD имитацией интерфейса отладочной загрузки, простой и удобный, скорость отладки.
4, использование интерфейса Mirco USB, вы можете сделать USB связь и блок питания, интерфейс USB, совместимый с обычным интерфейсом зарядного устройства мобильного телефона Эндрюс.
6, RTC Кристалл Epson бренд, легко начать, более стабильный.
7, с двойным штифтом, но штифт не по умолчанию сварка, пользователь в соответствии с их собственным режимом применения, чтобы выбрать свое собственное направление сварки. Если требуется сварка, пожалуйста, сообщите об этом собственнику.
Keil может быть использован для компилирования, IAR compiler, может быть загружен через J-Link или USART1 процедуры, процедуры являются собственником и процедуры отладки, есть проблемы могут проконсультироваться с собственником.
Чип Описание:
1, STM32F103C8T6
Тип упаковки: LQFP;
Количество контактов: 48;
Ядро: Cortex-M3;
Рабочая частота: 72 МГц;
Ресурсы хранения: 64K байт флэш-памяти, 20 Кбайт SRAM;
Интерфейсные ресурсы: 2x SPI, 3x USART, 2x igc, 1x CAN, 37x I / O порты,
Аналого-цифрового преобразования: 2x АЦП (12-бит/16 каналов)
Таймеры: 3 основных таймера и 1 Расширенный таймер
Отладка загрузки: Поддержка JTAG / SWD интерфейс отладки для загрузки, поддержка IAP.
2, RT9193: чип регулятора 3,3 В, максимальная выходная мощность 300 мА.
Описание интерфейса:
1, SWD интерфейс: Поддержка моделирования, загрузки и отладки.
2, Mirco USB интерфейс: источник питания и USB связь, не поддерживает загрузку.
3, интерфейс USART1: USART1 можно использовать для загрузки программы, или использовать USART1 для общения.
4, MCU контактный интерфейс: приводит все контакты порта ввода/вывода, легко подключить с периферийными устройствами.
5, 5 В и 3,3 В входной и выходной интерфейс питания: обычно используется во внешнем источнике питания, или с другими модулями для общей наземной обработки
Другое устройство Описание:
1, индикатор питания (PWR): индикатор питания, может определить, является ли источник питания стабильным.
2, пользовательский светодиод (PC13): для облегчения тестирования ввода/вывода или указания на Запуск программы.
3, начните прыгать выберите режим программирования: (1, пользовательская флэш-память 2, SRAM 3, системная память).
4, кнопка сброса: чип сброса для пользовательской программы.
5, 8 м кристалл: частота может быть установлена, чтобы сделать систему с тактовой частотой 72 МГц.
6,32. Кристалл 768 кГц: доступен для встроенного RTC или для калибровки.Дорогие друзья, этот продукт является версией по умолчанию csk32f103c8t6 Сделано в Китае!
Посылка включает в себя1 шт. Minimum ARM STM32 минимальная системная макетная плата модуль
