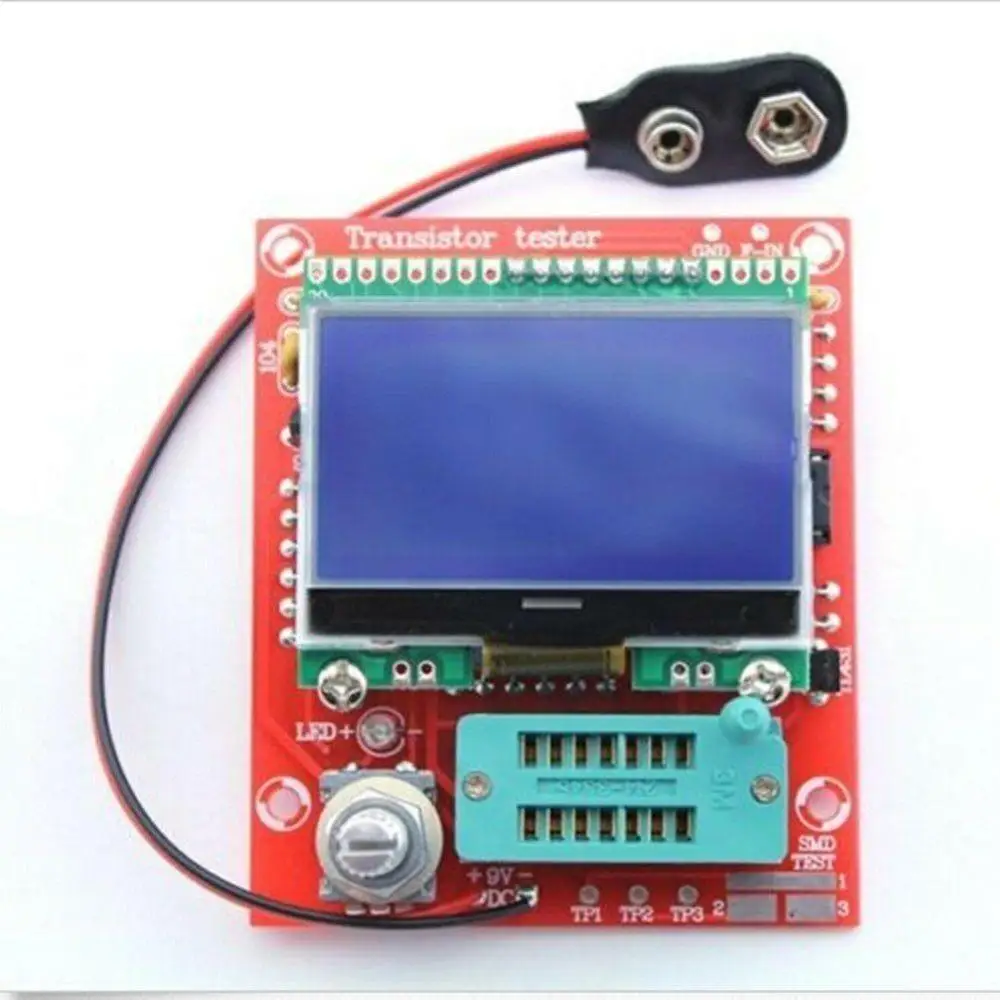

12864 комплекты ЖК экранов M328 тестер транзисторов LCR диод емкость ESR метр ШИМ



DIY наборы M328 тестер транзисторов LCR диод емкость ESR метр ШИМ квадратная волна

    Описание: Особенности:




Примечание:
Тестовое изображение только для справки, пожалуйста, превалирует!

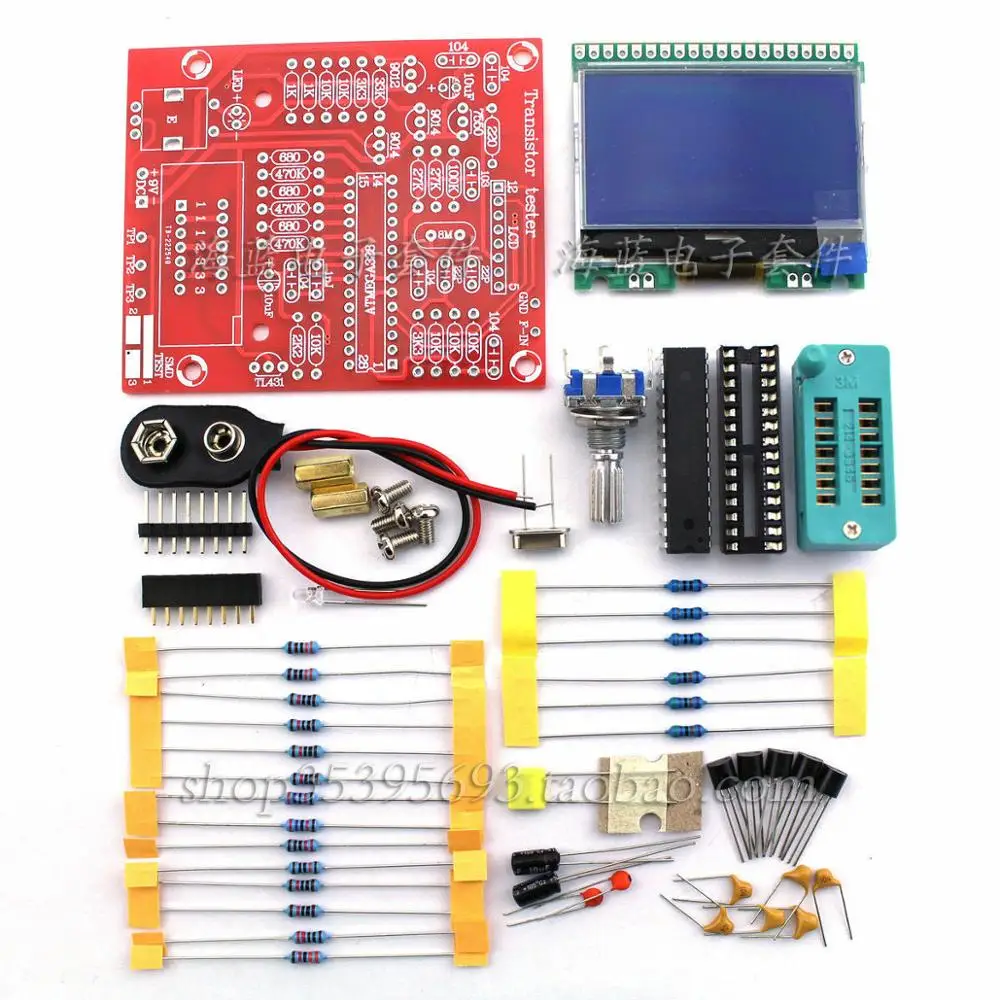

Этот товар представляет собой набор «сделай сам», его нужно припаять самостоятельно!

1. Один ключ измерения операции, автоматическое выключение задержки. Ток выключения составляет всего 20 на, поддержка работы батареи
2: автоматическое обнаружение PNP и NPN биполярного транзистора, N, p-канальный МОП-транзисторов, JFET полевой эффект транзисторов, диодов, двух диодов, тиристоров, резисторов, конденсаторов, индукторов. Автоматическое определение коэффициента усиления тока (B) определения штифта и включение напряжения транзистора и эмиттера (Uf), транзистора Дарлингтона через высокое пороговое напряжение и высокое распознавание усиления тока.
3: может обнаруживать биполярные транзисторы и внутренний защитный диод MOSFET и отображаться на экране. Это может быть измерено пороговое напряжение и емкость затвора MOSFET.
4: поддерживает два измерения сопротивления, потенциал также может быть измерен. Наивысшее разрешение составляет 0,1 Ом измерения сопротивления, самое высокое измеренное значение 50 м евро.
5: диапазон измерения емкости от 25 пФ до 100 МФ (10 МФ). Разрешение до 1 пФ. Емкость мкФ может быть обнаружена выше эквивалентного сопротивления серии (ESR), Разрешение 0,01 Ом. Чтобы отобразить значение потери напряжения конденсатора и Увеличить емкость отдельных линейных ESR измерений, доступно онлайн (на цепи) прямое Емкостное измерительное устройство значение и ESR, простота обслуживания и устранение неисправностей емкости.
6. Диапазон измерения индуктивности 0,01 MH-20 ч, в противном случае он будет отображаться как сопротивление, если сопротивление индуктора постоянного тока выше 2100 будет отображаться как Европейское сопротивление.
7. Может отображать два диода в правильном направлении, показывая падение напряжения вперед. Светодиодный индикатор, обнаруженный как диод, падение напряжения вперед выше, чем обычно. Два светодиода обнаружены как двойной диод. Одновременное Обнаружение светодиодный вспышек, очень интуитивно понятный.
8. Каждый тест времени составляет около двух секунд, только большая емкость и высокая индуктивность измерения будут занимать долгое время

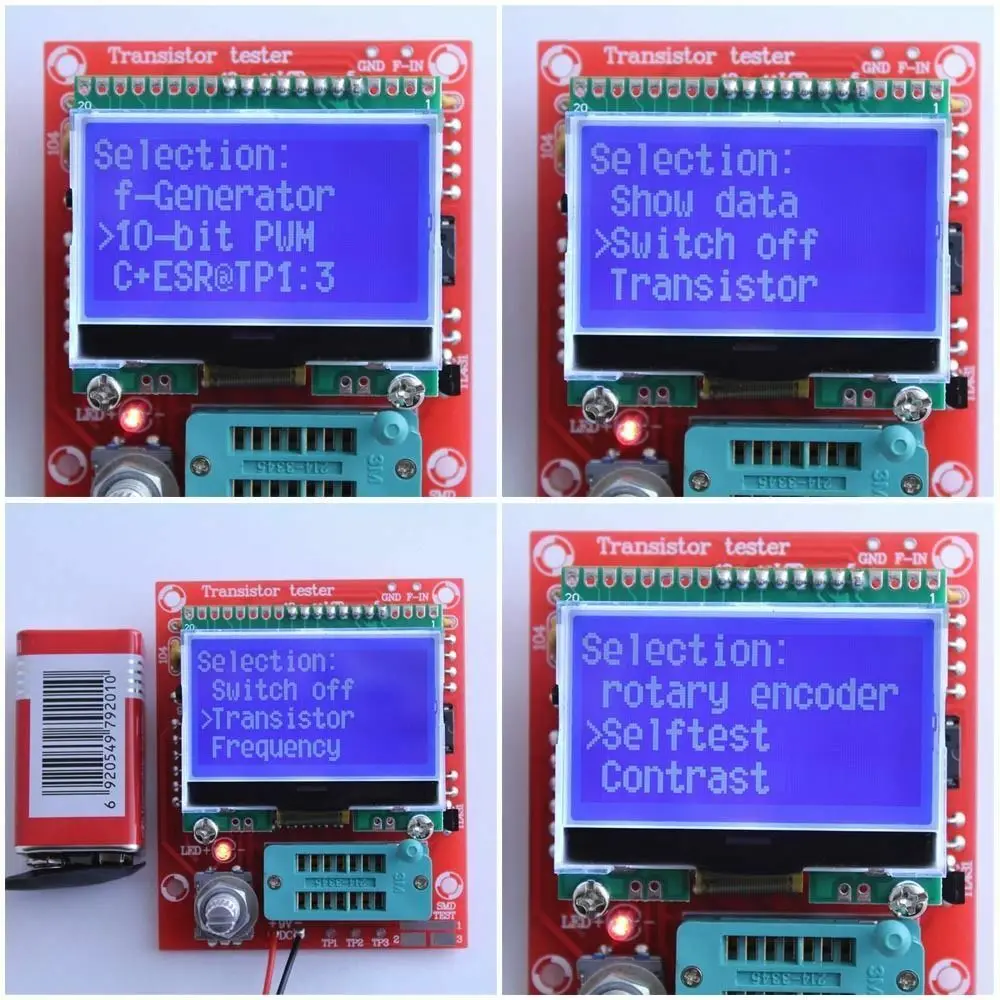

Дополнительная особенность:

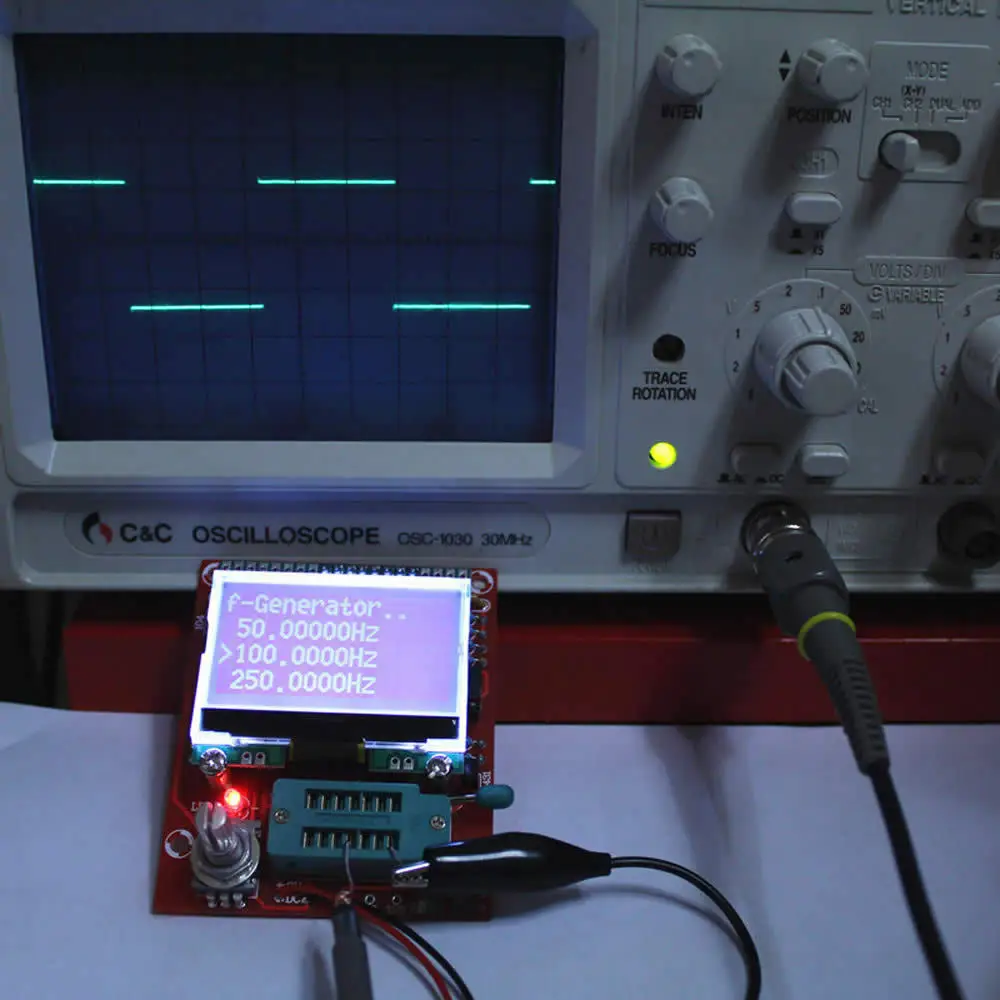

1. Генератор сигналов квадратной волны, дополнительный встроенный в диапазоне 1 Гц-2 МГц сигнал квадратной волны;
2.PWM Генератор импульсных сигналов для 1-99% импульсного модулированного сигнала ширины;

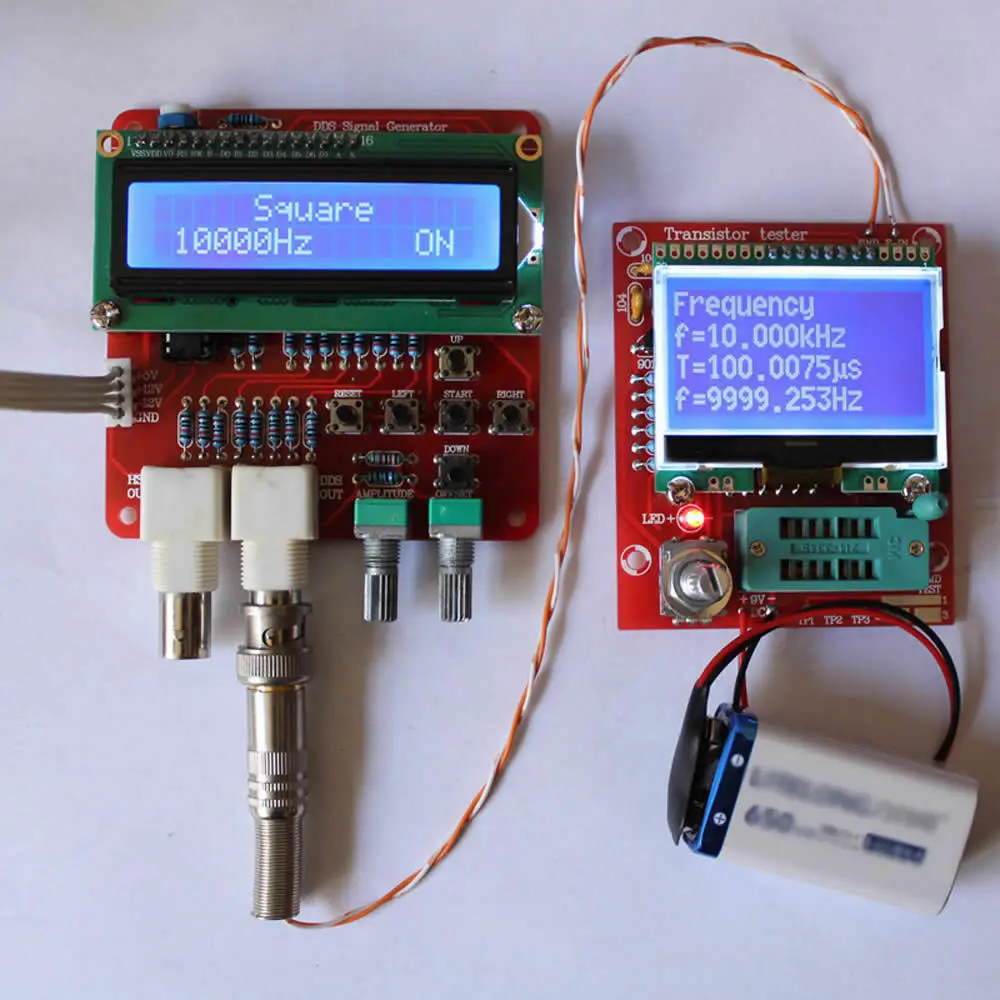

3. Функция счетчика частоты, может проверить 1 гц-25 кГц или более Высокий частотный сигнал (в этом чехол небольшое снижение точности)

Как использовать:
1. Резистор сварки. Если вы не знакомы с хроматическими кругами, пожалуйста, проверьте сопротивление с помощью мультиметра.
2. Другие компоненты сварки. Убедитесь, что тип и направление транзистора верны.
3. Подключение к источнику питания (9 В батареи или 5,5 В-12 в внешнего источника питания постоянного тока) вместо подключения к M328 и ЖК-дисплею. Затем Измерьте напряжение между контактом 7 и контактом 22 с помощью мультиметра. Если напряжение + 5 В, это означает, что счетчик работает в нормальном состоянии.
4. Отключите источник питания, подключите к M328 и ЖК-дисплею. Когда все установки завершены, подключите к источнику питания.
5. Подробное руководство по установке:


Характеристики:
Дисплей: 12864
Напряжение: DC5.5-12V
Ток: 24 мА
Источник питания: аккумулятор 9 В (не входит в комплект)
Измерение сопротивления: Макс. 50 мОм
Разрешение сопротивления: 0.1Ω
Измерение емкости: 25 пФ ~ 100 МФ
Разрешение емкости: 1pF
Измерение индуктивности: 0,01 MH ~ 20 ч
Размер экрана: 5*3,5 см/2 * 1.4in
Размер печатной платы: 7,5*6 см/3*2,4 дюйма
Посылка: 9,5*9,5*3,5 см/3,7*3,7*1,4 дюйма
Вес посылка: 81 г/2,8 унции


  Содержимое посылка
100% Новый бренд
1 x

DIY наборы M328 тестер транзисторов LCR диод емкость ESR метр ШИМ квадратная волна
