Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA IV FPGA макетная плата все I/Os = стандартные детали |

Altera Cyclone Board EP4CE10 EP4CE10F17C8N ALTERA Cyclone IV FPGA Development Board Kit All I/Os = OpenEP4CE10-C Standard

Плата разработки FPGA предназначена для серии ALTERA Cyclone IV, имеет встроенную EP4CE10 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

OpenEP4CE10-CЭто Плата развития FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP4CE10.

OpenEP4CE10-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами ALTERA Cyclone IV серии FPGA. OpenEP4CE10-C позволяет легко и быстро начать дизайн с процессором Nios II.

---

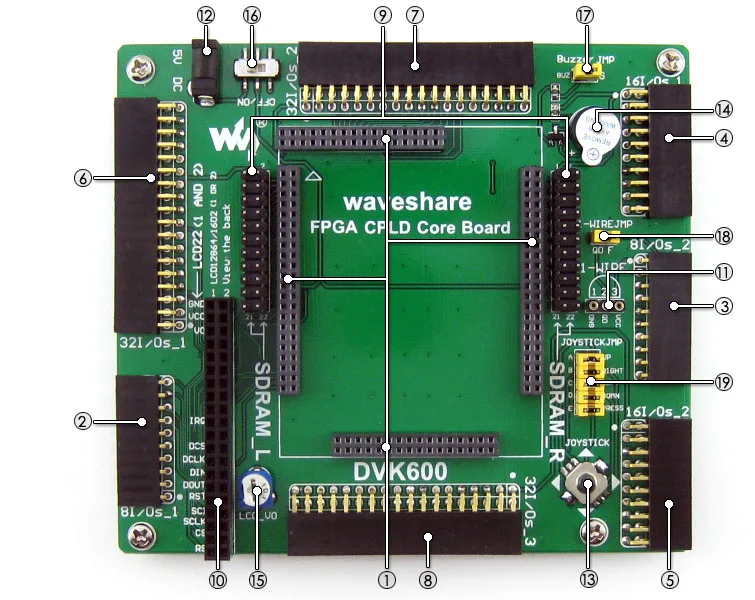

Что на материнском доске

FPGA CPLD разъем основной платы:Для легкого подключения основных плат, которые интегрируют чип FPGA CPLD на борту Интерфейс 8I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 8I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 16I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_1,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_2,Для подключения комплектующих досок/модулей Интерфейс 32I/Os_3,Для подключения комплектующих досок/модулей

Все интерфейсы ввода/вывода выше:

Способен моделироваться как USART, I2C, SPI, PS/2 и т. Д. Способен управлять устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д. Интерфейс SDRAM Для подключения платы аксессуаров SDRAM Также работает как FPGA CPLD разъемы расширения ЖК-интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack Джойстик:Пять позиций Зуммер Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности Выключатель питания Перемычка зуммера Перемычка с одним проводом Перемычка для джойстика

Для джемперов 17-19:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки

DVK600 поддерживает широкий спектр различных основных плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S500E/CoreEP2C8 '(8) 32I/Os_3' не подключен.

Что на CoreEP4CE10

EP4CE10F17C8N:Устройство ALTERA Cyclone IV FPGA с функциями: Рабочая частота:50 МГц Рабочее напряжение:1,15 в ~ 3,465 в Посылка:BGA256 I/Os:164 LEs:10K RAM:414 КБ PLLs:2. Отладка/программирование:Поддержка JTAG AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения AMS1117-2.5 (с нижней стороны),2,5 V регулятор напряжения AMS1117-1.2 (с нижней стороны),1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Индикатор питания Светодиоды Кнопка сброса Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания 50 м активный кристалл Интерфейс JTAG:Для отладки/программирования Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

---

Фотографии

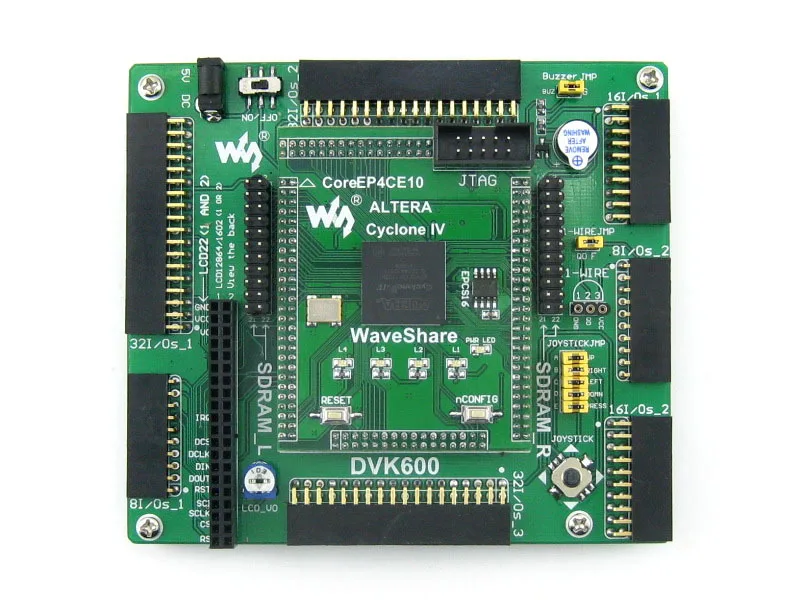

OpenEP4CE10-C совет по разработке
OpenEP4CE10-C совет по разработке

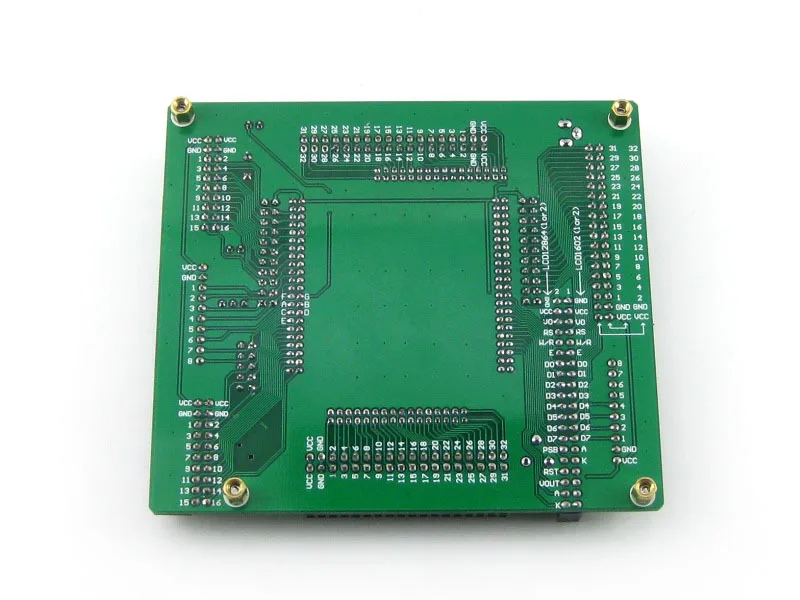

OpenEP4CE10-C панель для разработки

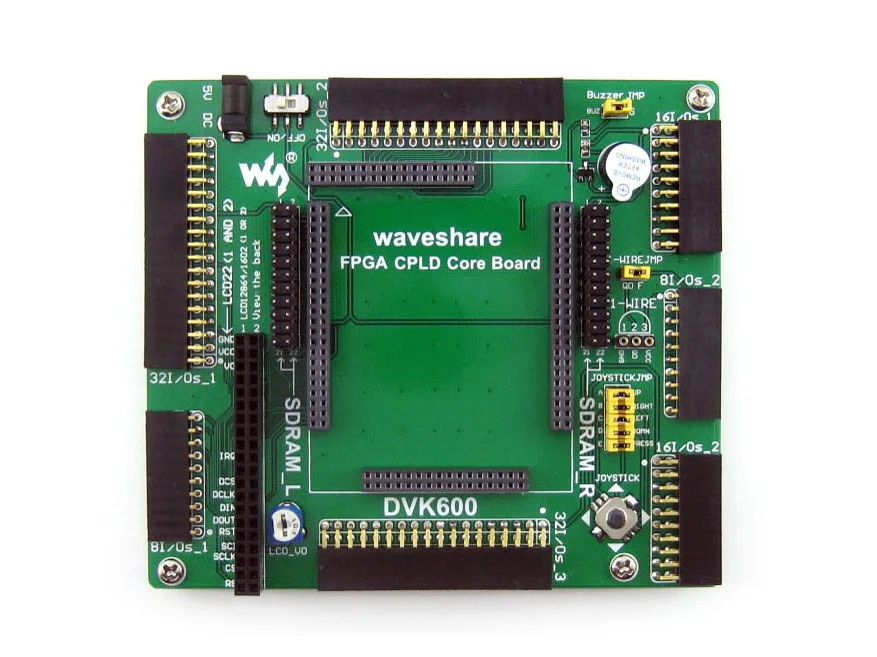

Материнская плата DVK600

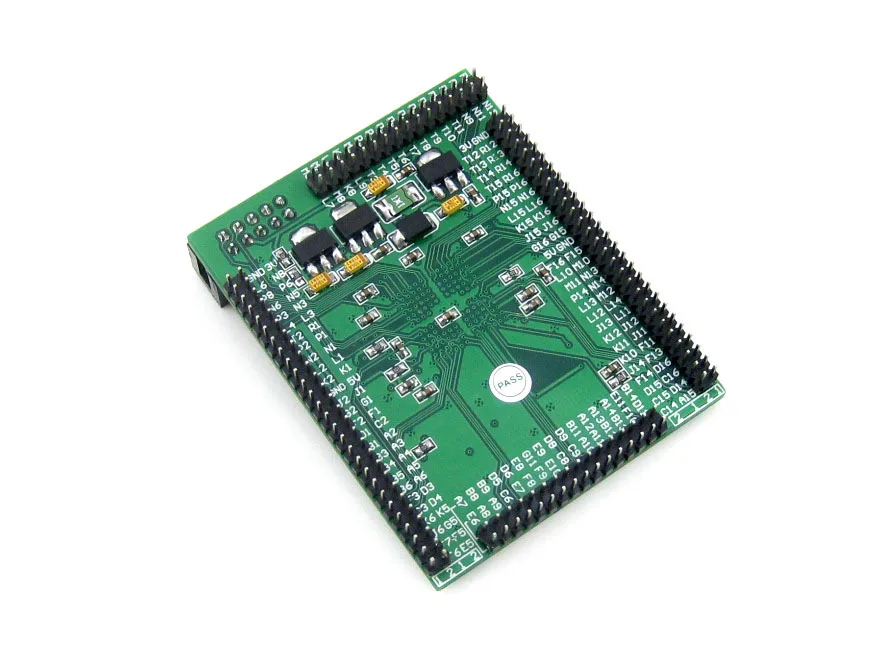

FPGA core board CoreEP4CE10
FPGA core board CoreEP4CE10

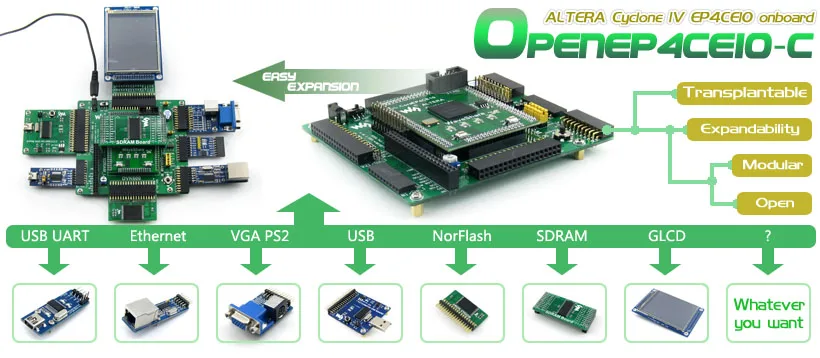

Подключение к различным периферийным устройствам
Подключение к 3,2 дюймов сенсорный экран ЖК-дисплей
Подключение к LCD12864
Подключение к LCD1602
Подключение к плате RS232
Подключение к плате RS485
Подключение к USB UART Board
Подключение к 8 SEG светодиодный плате
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к 4x4 клавиатуре
Подключение к плата EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к плате DataFlash
Подключение к плате Ethernet
Подключение к USB плате CY7C68013A
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к плате VGA PS2
Подключение к SDRAM доска
Подключение к SDRAM доска
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание: OpenEP4CE10-C не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

---

Примеры

OpenEP4CE10-C FPGA development board поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание Интерфейс Verilog VHDL NIOS II C S29GL128P NorFLASH 32I/Os Y AT24CXX EEPROM I2C √ √ √ FM24CXX Фрам I2C √ √ √ AT45DBXX DATAFLASH SPI √ Sd-карта Вспышка SPI √ H57V1262GTR SDRAM Параллельный √ PCF8563 RTC I2C √ DS18B20 Датчик температуры 1 провод √ √ √ SP3232 Серийное общение UART √ √ √ SP3485 Серийное общение UART √ √ √ PL2303 USB для UART UART √ √ √ FT245 USB TO FIFO Параллельный √ CY7C68013A Usb-устройство I/Os √ ENC28J60 Контроллер Ethernet SPI √ Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √ Клавиатура PS/2 Входное устройство PS/2 √ √ Одиночные кнопки Входное устройство ---- √ √ √ 4x4 клавиатуры Входное устройство 8I/Os √ √ √ Джойстик Входное устройство 5I/Os √ √ √ Светодиодный Демонстрационное устройство ---- √ √ √ 8 SEG светодиодный Демонстрационное устройство 13I/Os √ √ √ Монитор VGA Демонстрационное устройство VGA √ √ Персональный ЖК-дисплей Демонстрационное устройство 11I/Os √ √ Графический ЖК-дисплей Демонстрационное устройство 11I/Os √ 3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Устройство отображения + устройство ввода 32I/Os √

---

Интерфейс отладки/программирования

Плата разработки OpenEP4CE10-C FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала Штырь Название сигнала Описание 1. TCK Сигнал часов 2. GND Сигнал заземления 3. TDO Данные от устройства 4. VCC(TRGT) Целевой источник питания 5 TMS JTAG state machine control 6 NC Нет подключения 7 NC Нет подключения 8 NC Нет подключения 9 TDI Данные для устройства 10 GND Сигнал заземления Надпись JTAG

---

Ресурсы для развития Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Демонстрационный код (Verilog, VHDL и NIOS II C) Схема (PDF) FPGA разработка документов (спецификации и т. Д.)

---

Посылка содержит OpenEP4CE10-C макетная плата x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1 1. 2. 3. 4.
