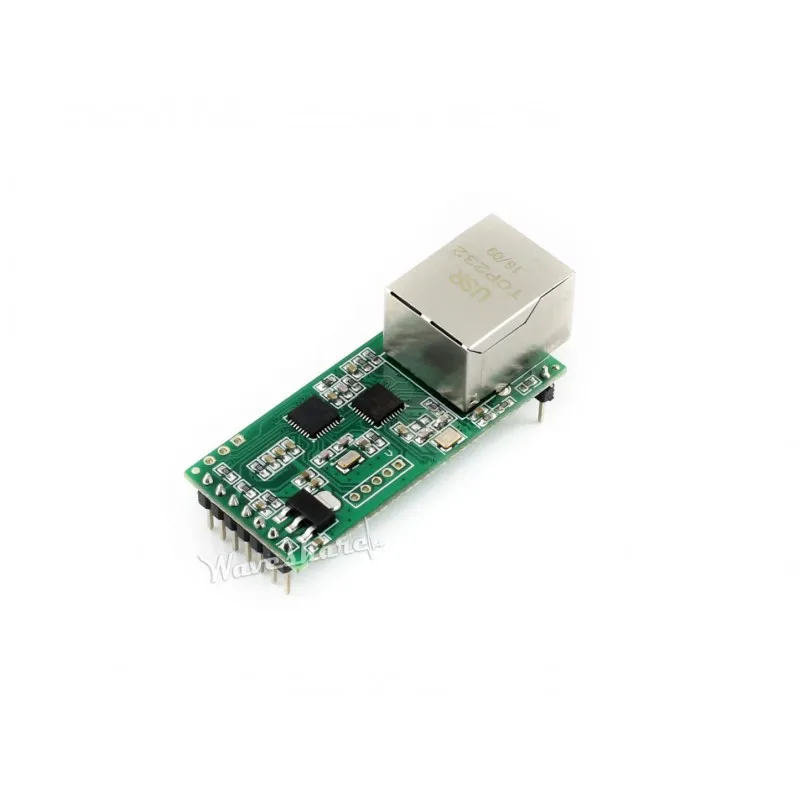

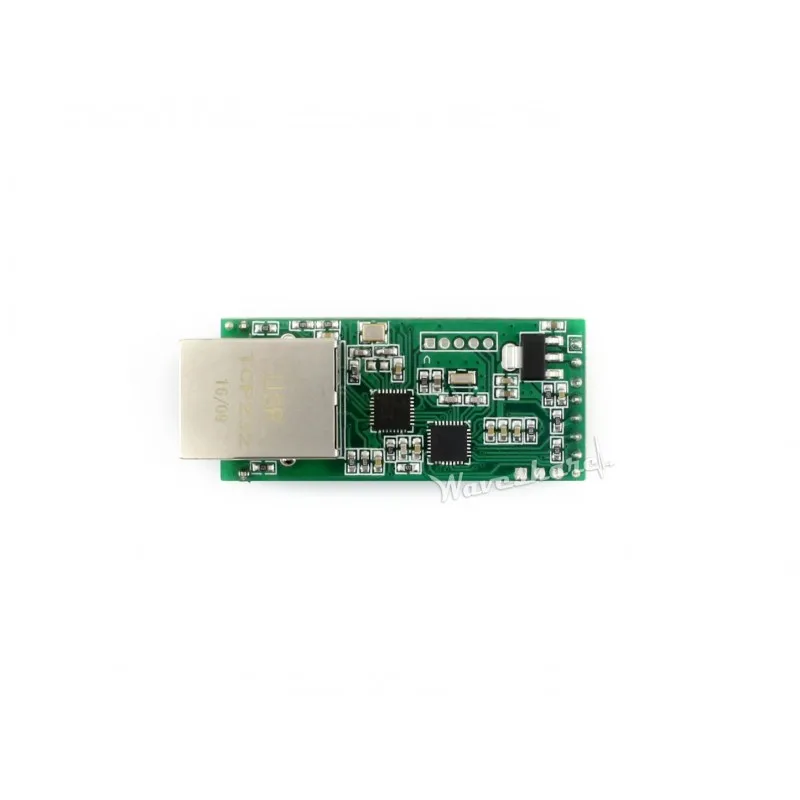

Высокоскоростной маломощный модуль преобразователя UART в ETH|Демонстрационные



Описание продукта: UART TTL в Ethernet конвертер, простой в использовании, высокая скорость, низкая мощность, высокая стабильность, обновляемый Обзор

ВUART до ETHМодуль обеспечивает простой способ общения между UART и Ethernet, его можно настроить через веб-страницу.

Особенности M0 серии 32-битный процессор ARM, высокая скорость, высокая эффективность10/100 м авто-MDI/MDIX ethernet интерфейс, независимо от того, кросс-или прямого кабеляАвтоматическое повторное подключение, обеспечивает надежное TCP соединениеПоддерживает перезагрузку времени (Перезагрузка без данных), настраиваемое время перезагрузкиГибкий последовательный порт передачи данных обрамление, позволяет виды индивидуального пакетированияBaudrate настраиваемый, от 600bps до 460800bps, поддерживает пять вариантов проверки четности: Нет, нечетный, четный, четный, маркированный, пробелПоддерживает индивидуальные пакеты сердцебиения, убедитесь, что соединение правдивоеПоддерживает индивидуальные пакеты регистрации, определяет состояние подключения, Настраиваемый заголовок пакета, делает пакеты регистрации с выбранным mac-адресомПоддерживает настраиваемую веб-страницу, позволяет пользователю настроить страницу конфигурации модуляПоддерживает протокол RFC2217-like, возможность общения с устройствами, серийные настройки которых (baudrate, бит данных и т. Д.) могут менятьсяПоддерживает разрешение доменного имени DNS, настраиваемый DNS серверПоддерживает DHCP, автоматически полученный IP или статический IPПрошивка обновляется через сетьВосстановление заводских настроек с помощью программного обеспечения и/или оборудованияПоставляется с MAC-адресом по умолчанию, который настраиваетсяДоступные Режимы работы: TCP сервер, TCP клиент, UDP сервер, UDP клиент, HTTPD клиентПоддерживаемые протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD ClientНастраивается через веб-страницу, команды, последовательный протокол и сетевой протокол, предоставляет протокол конфигурации, который может быть интегрирован в ваше программное обеспечениеПредоставленное программное обеспечение: Программное обеспечение конфигурации модуля, TCP/UDP инструмент тестирования, VCOM виртуальный последовательный порт программного обеспеченияПример кода: хост-компьютер (розетка), VB, C + +, Delphi, Android, iOS и т. Д. Параметры Защита: встроенная Электромагнитная изоляция 1,5 квИнтерфейс: 3,3 V TTL (2,54 мм Шаг выносной)Мощность питания: 3,3 V DC или 5V DC (с помощью различных штифт)Рабочий ток: 150 мА (avg)/160 мА (макс.)Рабочая температура: -25 ~ 75 °CПотребляемая мощность: <1 ВтСостояние хранения: -40 ~ 105 °C, 5 ~ 95% RHРазмер: 50,5x22,6x15 (мм) Применение

Двусторонняя прозрачная передача между TTL и проводным Ethernet:

Увеличьте Расстояние связи для последовательных устройств:

Управляйте несколькими последовательными клиентскими устройствами удаленно через один веб-сервер:

Удаленно Управляйте серийными серверами с помощью нескольких веб-клиентов:

Размеры Развития ресурсы

Вики:Www.wav eshare.com/wiki/UART_TO_ETH



Посылка Содержание

1.UART к ETH × 1
