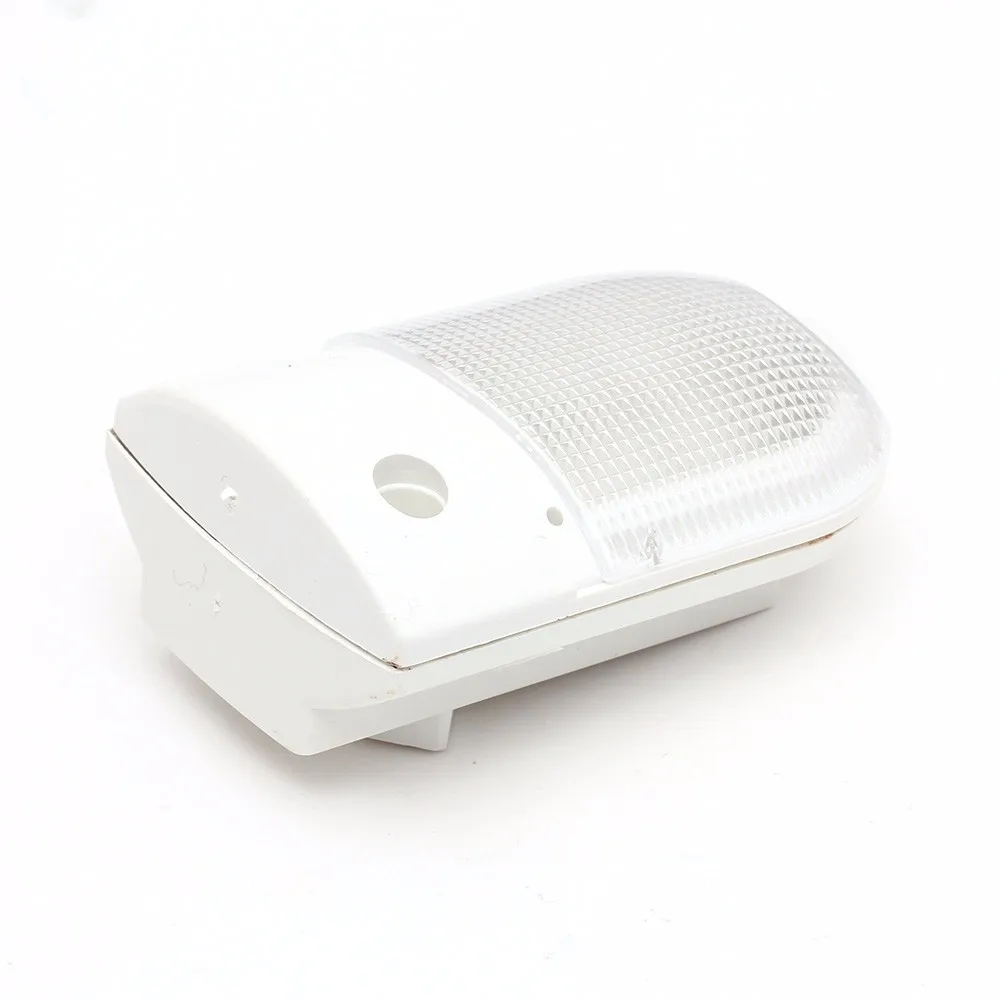

Светодиодный светильник электронный ночник с управлением 1 Вт 220 В комплект для

Светодиодный светильник электронный ночник с управлением 1 Вт 220 В комплект для

Две. Схема

R1, C1 представляют собой цепь RC Buck (не изолированный бак), ограничение R2; D1 ~ D4 представляют собой мост выпрямительной цепи, D5 стабильное напряжение на 24 В; Q1 светодиодный нагрузка (L1 ~ L4) импульсный регулятор, фильтрация C2.

Когда Дневной светильник сильный, чувствительный резистор R5, низкое сопротивление, затем базовое напряжение Q1 около 0 В, Q1, светодиодный не светильник.

Вечерний светильник, тусклый, светильник-чувствительный резистор R5 с высоким сопротивлением, напряжение 24 В применяется к базе Q1 через R4, Q1 включается, светодиодный светильник.

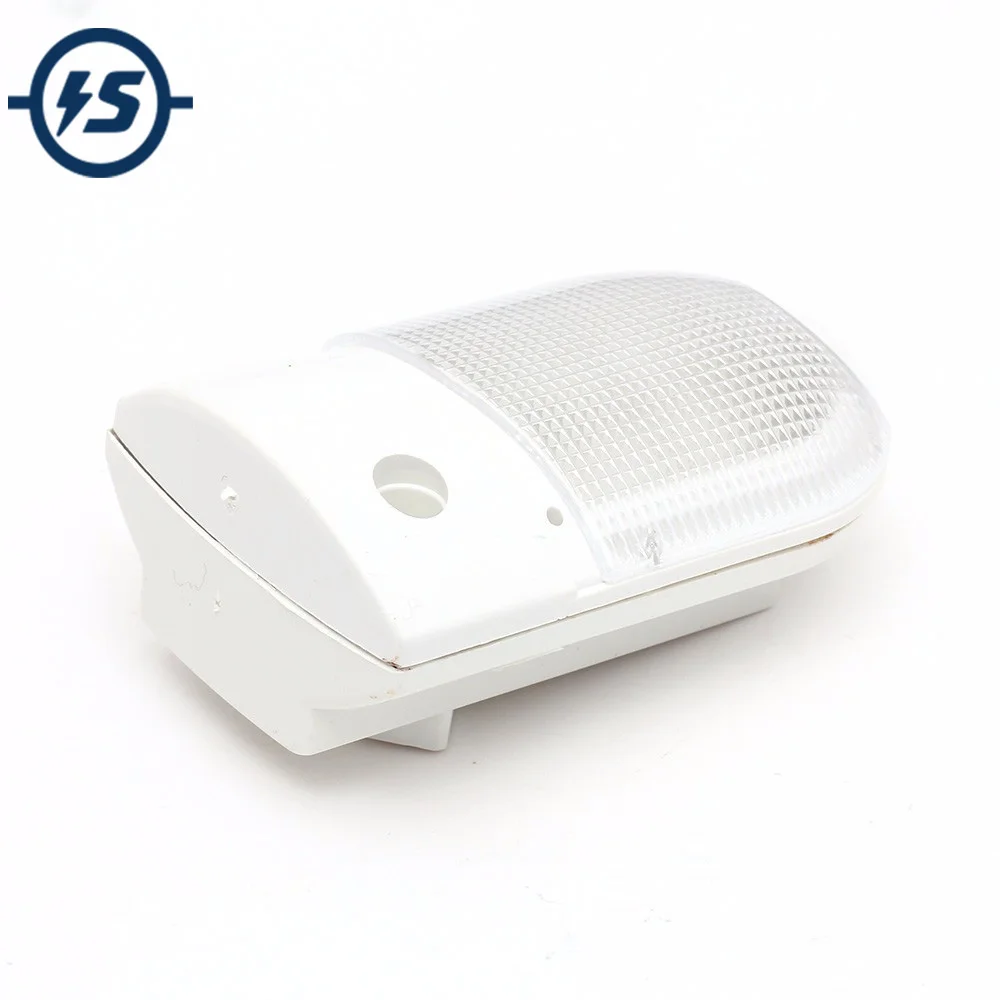

Светодиодный светильник CON- L с контролем освещенности, небольшой ночной Светильник, управляющий интенсивностью света, светодиодный светильник с фоточувствительным сопротивлением, приводящим в себя прочность окружающей среды, он автоматически отключается в течение дня и открывается автоматически в ночное время.

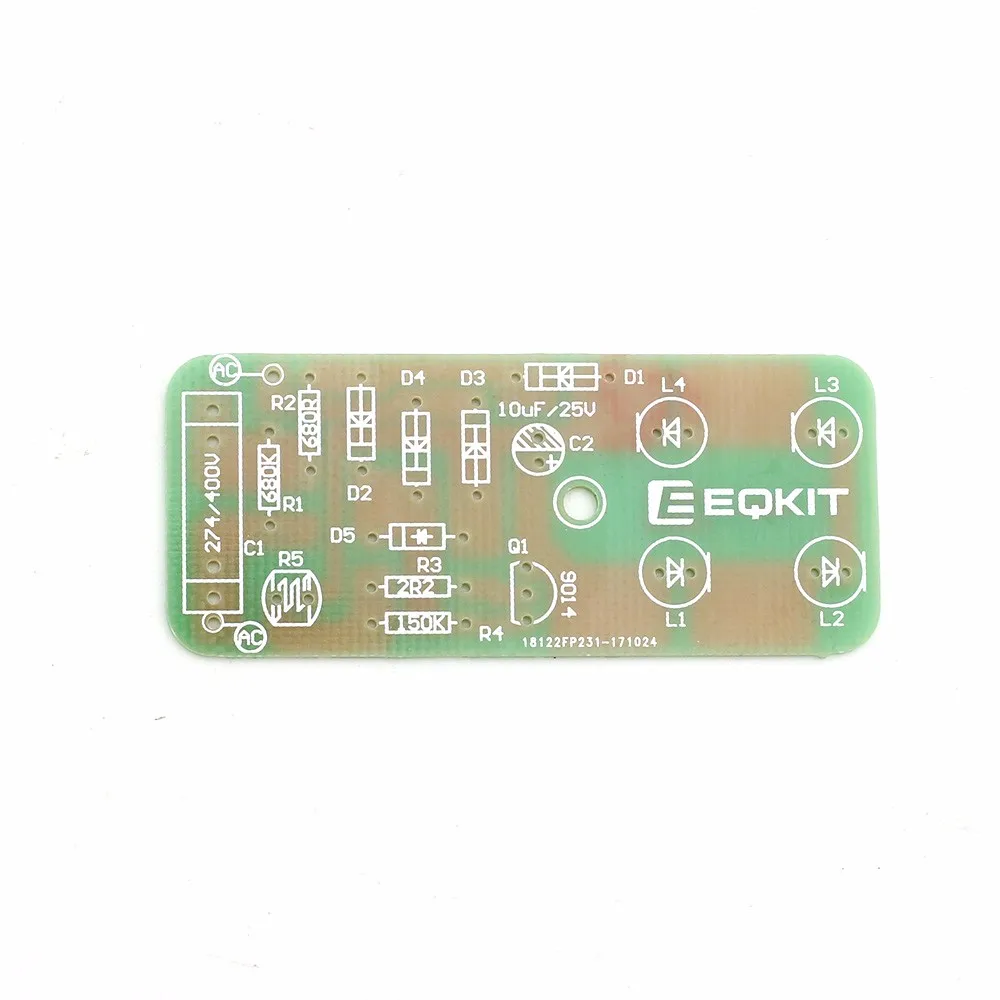

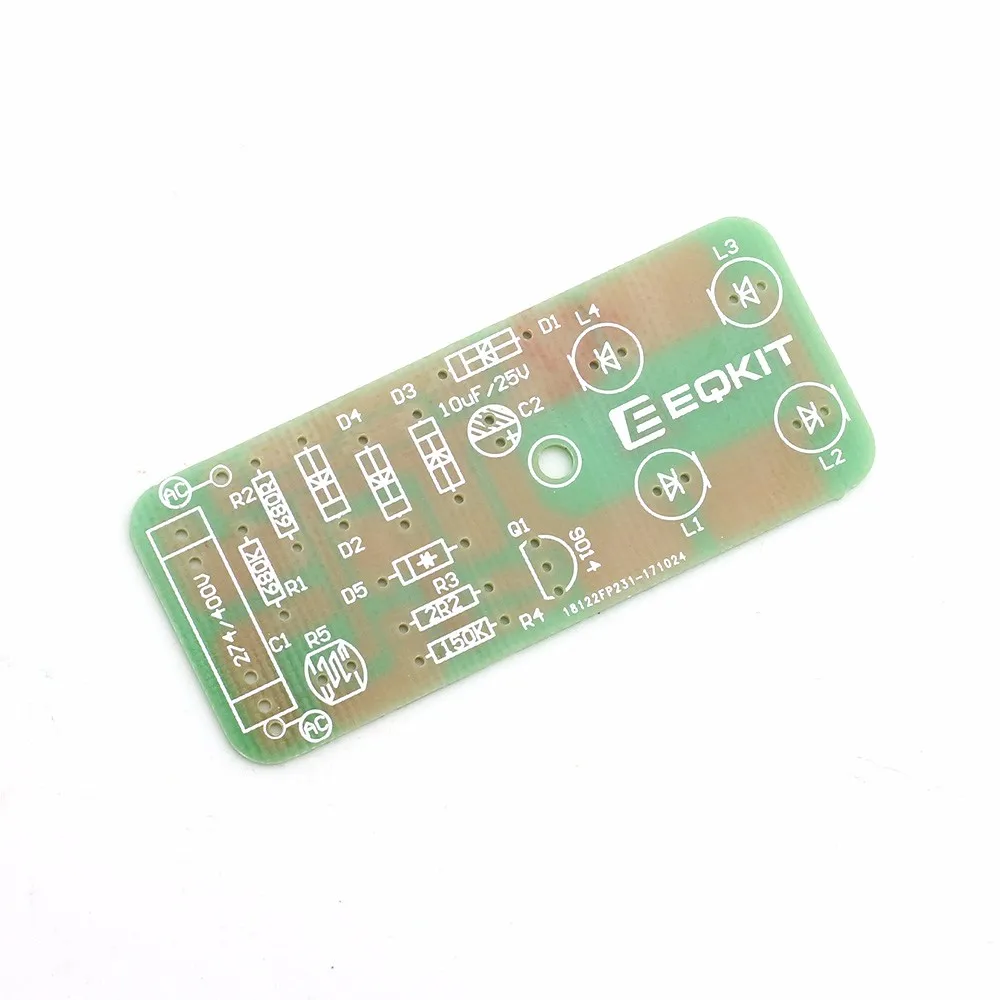

Три. Монтажной схемы

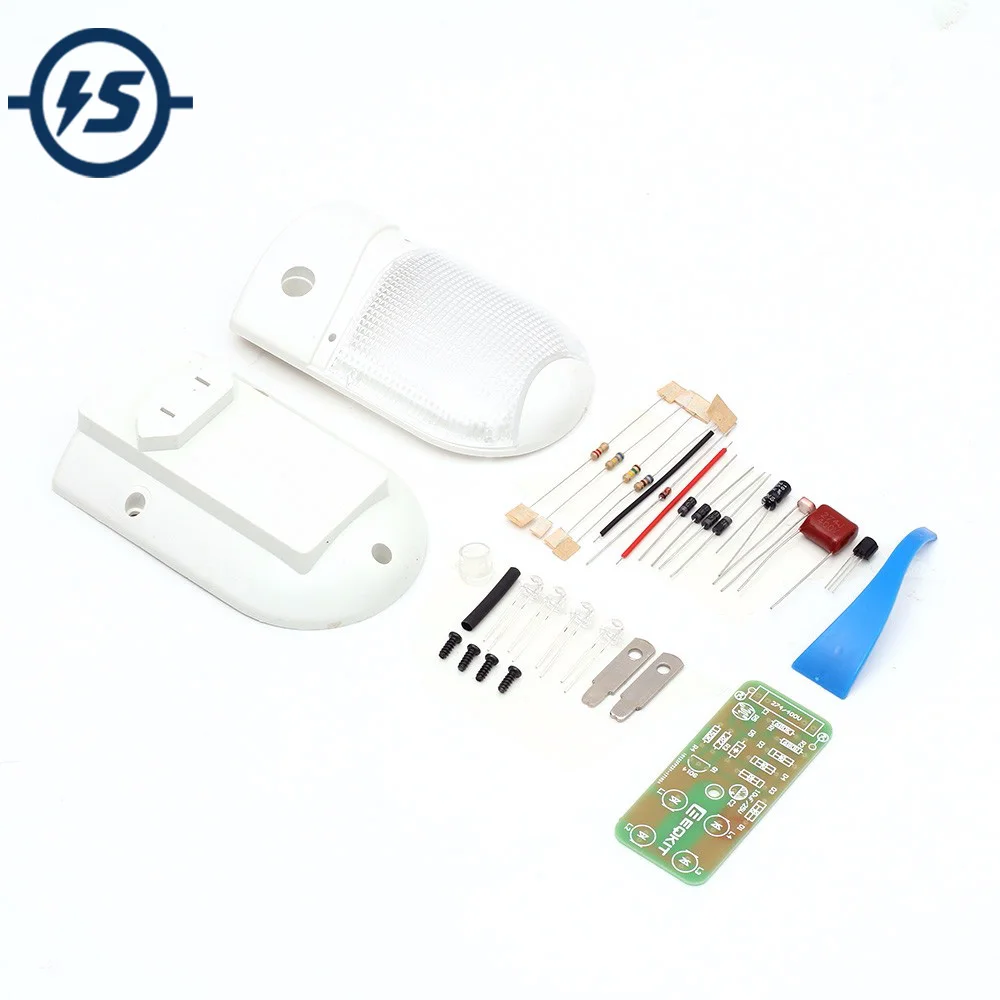

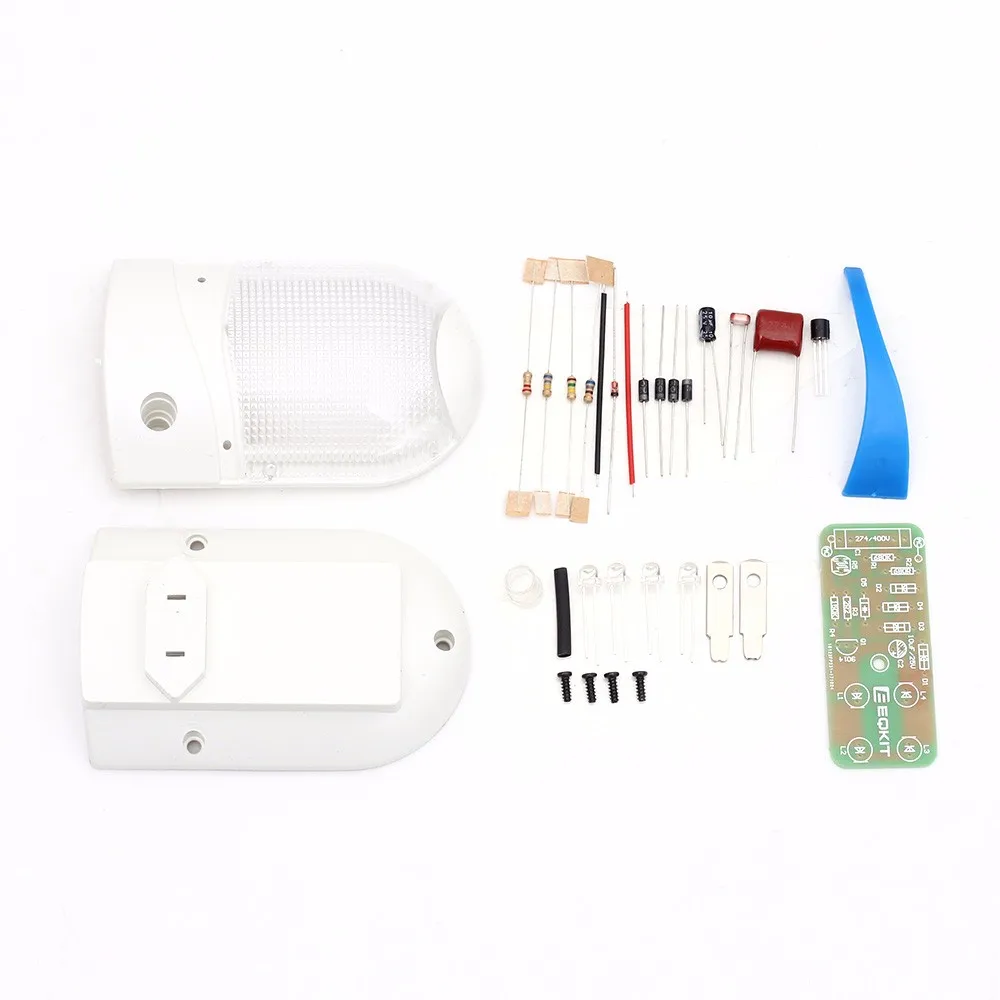

СПИСОК КОМПОНЕНТОВ

Компонент

Тип

Этикетка

Номер

Компонент

Тип

Этикетка

Номер

Сопротивление

2R2

R3

1

Провод

50 мм

2

2

680R

R2

1

Винты

M2.3 * 6

4

4

150K

R4

1

Тепла термоусадочная трубка

F2 * 20 мм

1

1

680K

R1

1

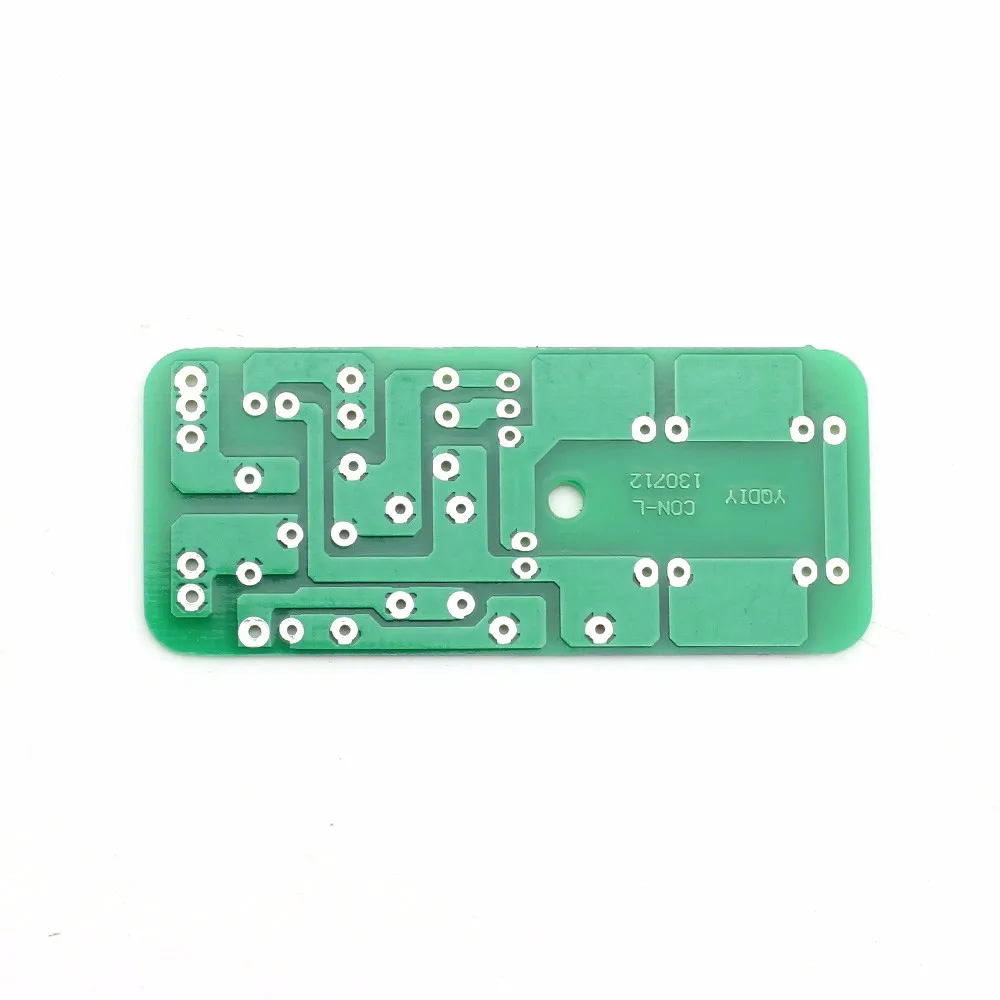

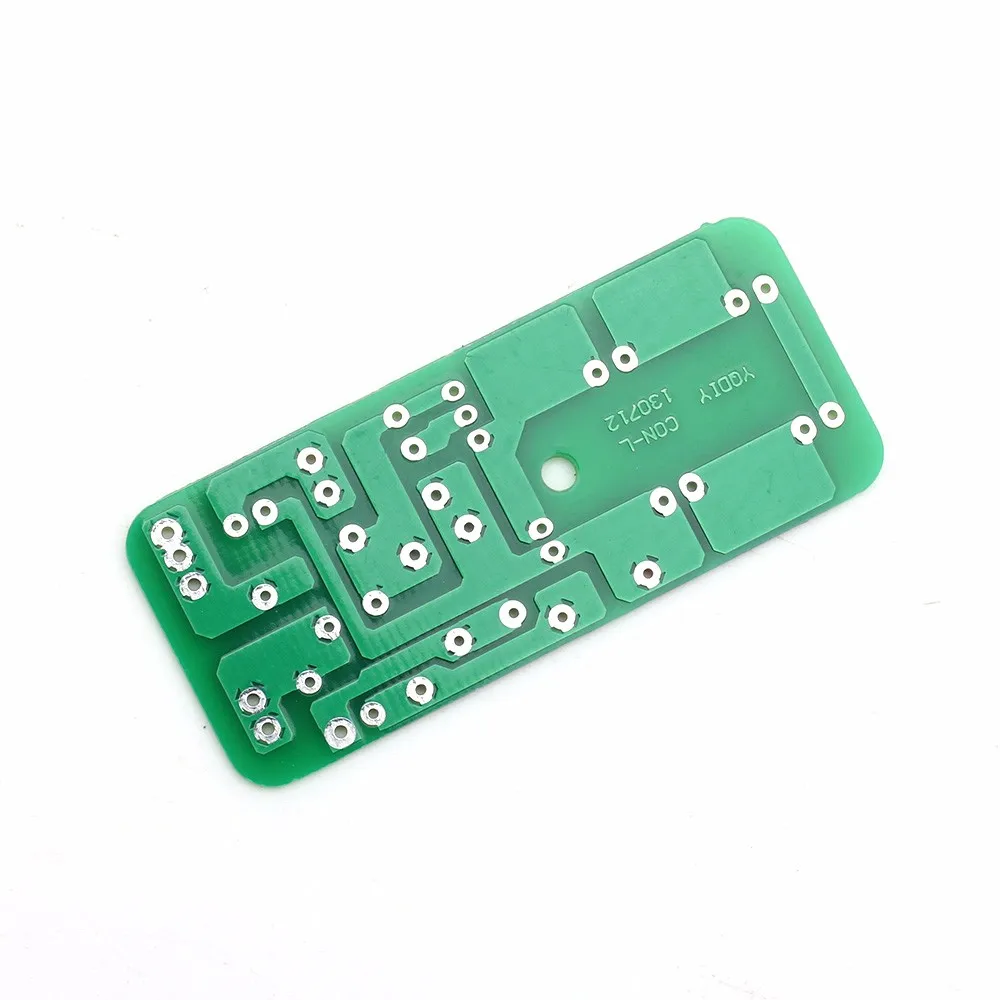

Печатная плата

25*62 мм с наружной резьбой

1

1

Фотопроводник

5528

R5

1

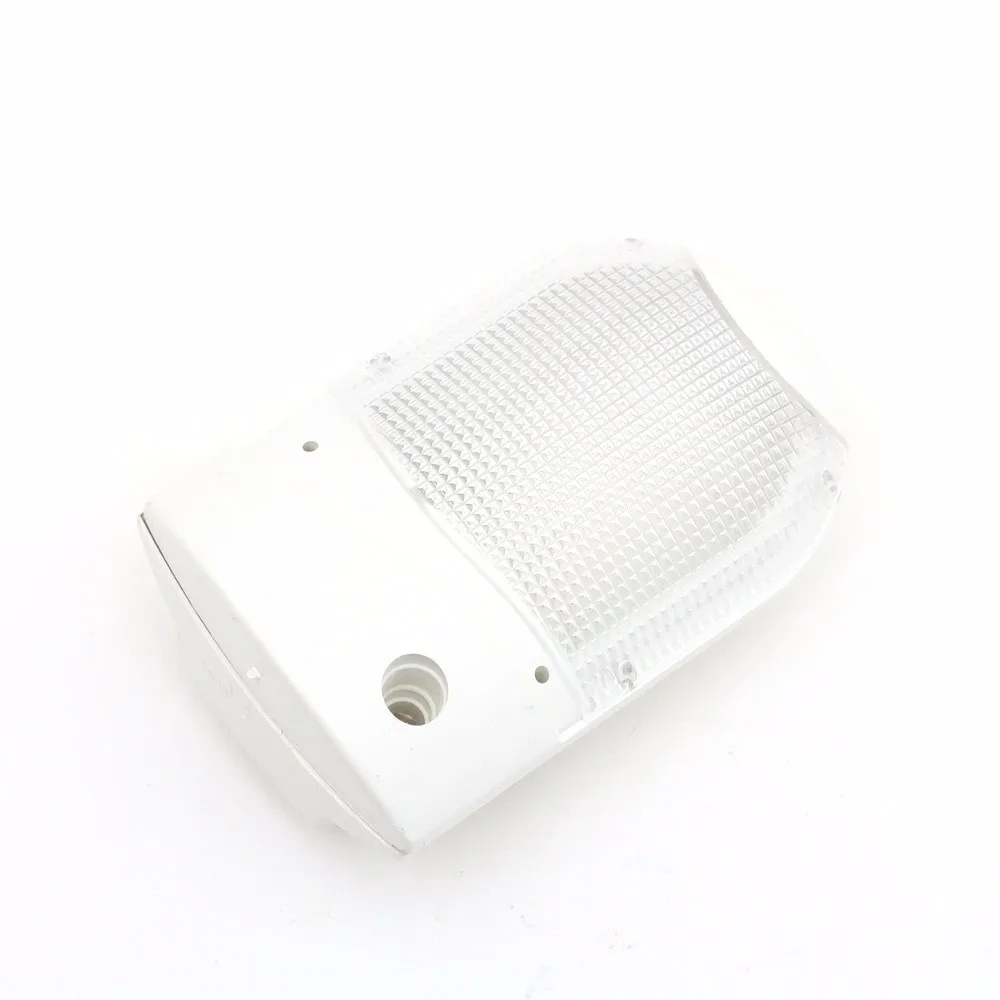

Передняя крышка

56*88 мм

1

1

Конденсатор с алюминиевой крышкой

10 мкФ/алюминиевая крышка, 25В

C2

1

Крышка

56*88 мм

1

1

274/400V

C1

1

Оттенок

1

1

1

Диоды для подавления переходных скачков напряжения

1N4007

D1 ~ D4

4

Маска от гриппа

1

1

1

Зенеровский диод

Сент-24V

D5

1

Отделка

1

1

1

Светодиодный

F5

L1 ~ L4

4

Листового металла

2

2

2

Транзистор

9014

Q1

1

Инструкции

A4

1

1

Пожалуйста, обратите внимание: Из-за использования неизолированной ступенчатой цепи, таким образом, ночной Светильник после питания, плата по-прежнему будет выше напряжения, пожалуйста, не трогайте печатные платы и связанные с ними компоненты для предотвращения поражения электрическим током!

Соберите следующие шаги:
A. Корпус Сборки

1. Сначала нужно установить вилку пластина

2. Плюс оловянный припой с нижней частью штепсельной пластины

3. Установите абажур, декоративную ленту, отражатели в соответствующее положение

B. PCB Сварки шаги
1. Убедитесь, что термоусадочная трубка закрывает фоторезистор, а затем нагревает термоусадочную трубку с помощью Паяльника Или зажигалки

2. Сварочный кабель

3. Провод и железный лист должны быть соединены вместе

4. Крепежные винты

5. Соберите переднюю и заднюю крышку вместе винтами
