Плата разработки STM32 предназначена для серии STM32F107V, имеет MCU STM32F107VCT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

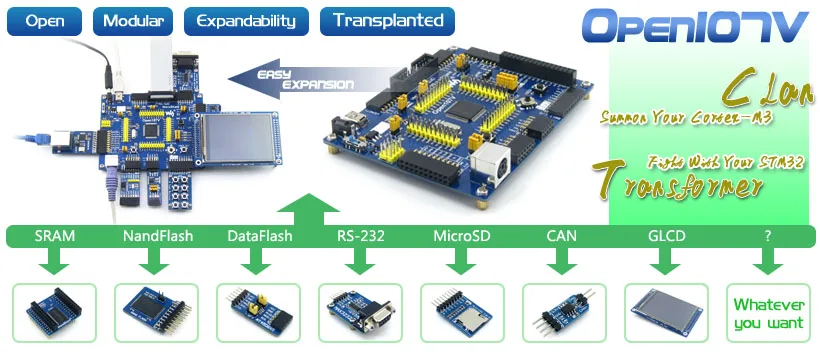

Open107V-это макетная плата STM32 с устройством STM32F107VCT6 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с микроконтроллером линии подключения STM32.

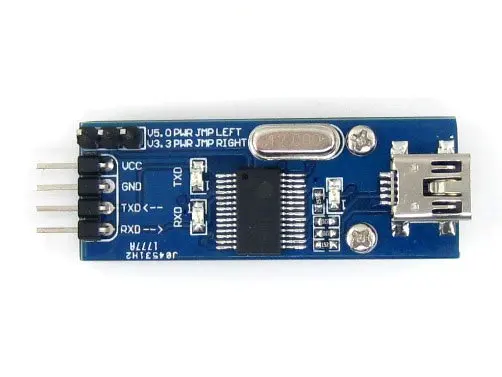

Примечание: стандарт Open107V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

---

Что на борту

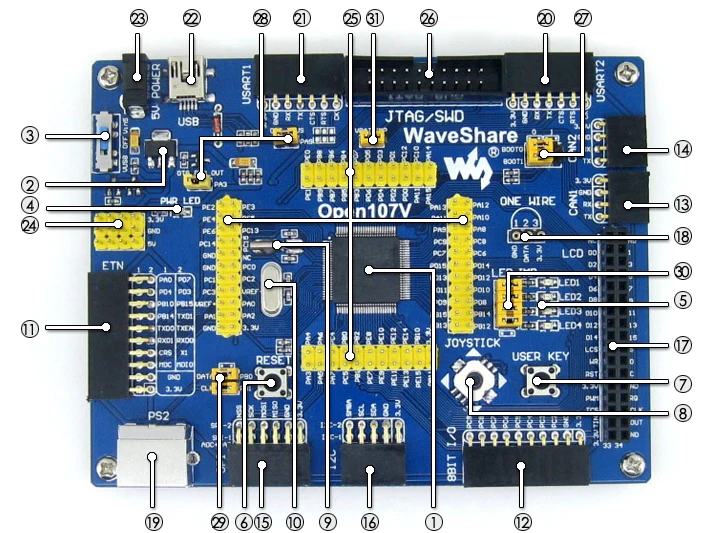

STM32F107VCT6:Высокая производительность STM32 MCU, который характеристики: Ядро:ARM Cortex-M3 32-битный RISC Рабочая частота:72 МГц, 1,25 DMIPS/МГц Рабочее напряжение:2-3,6 В Упаковка:LQFP100 I/Os:80 Воспоминания:256 K Flash, 64 K RAM Коммуникационные интерфейсы:3 x SPI, 3 x USART, 2 x UART, 2 x I2S, 2 x I2C, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN AD & DA конвертеры:2 x AD (12 бит, 1 мкс, акции 16 каналов); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3:3,3 В регулятор напряжения Выключатель питания:5 в постоянного тока или USB Индикатор питания; Светодиоды:Удобно для указания состояния ввода/вывода или состояния запуска программы Кнопка сброса; Ключ пользователя; Джойстик:Удобно для ввода/вывода (пять позиций) 32,768 K кристаллический Осциллятор:Для внутреннего RTC 25 м кристаллический осциллятор; Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet 8 Интерфейс ввода/вывода:Легко подключается к клавиатуре, двигателю и т. д. Интерфейс CAN1:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно Интерфейс CAN2:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно SPI1/SPI2 интерфейс:Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 и т. д. Интерфейс I2C1/I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. ЖК-интерфейс:Легко подключается к ЖК-дисплею с сенсорным экраном Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 или мыши Интерфейс USART1:Легко подключается к RS232, RS485, USB к 232 и т. Д. Интерфейс USART2:Легко подключается к RS232, RS485, USB к 232 и т. Д. USB OTG:Связь с usb-устройством или usb-хостом 5 В DC jack; 5 В/3,3 В вход/выход питания; MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Интерфейс JTAG/SWD:Для отладки/программирования Выбор режима загрузки:Для настройки контактов BOOT0 и BOOT1 USB OTG выбор перемычки Короткий Джемпер для включения USB OTG, подключается к MCU I/O Откройте перемычку, чтобы отключить USB OTG, отключается от MCU I/O PS/2 интерфейс перемычки Короткая перемычка для подключения устройства PS/2 к I/Os по умолчанию Откройте перемычку для подключения устройства PS/2 к пользовательским I/Os через перемычки Перемычка светодиодов Короткая перемычка для подключения светодиодов к I/Os по умолчанию Откройте перемычку для подключения светодиодов к пользовательским I/Os через перемычные провода Джемпер VBAT Короткий Джемпер для использования системы питания Откройте перемычку, чтобы подключить VBAT к внешнему питанию, например, к аккумулятору

---

Фотографии

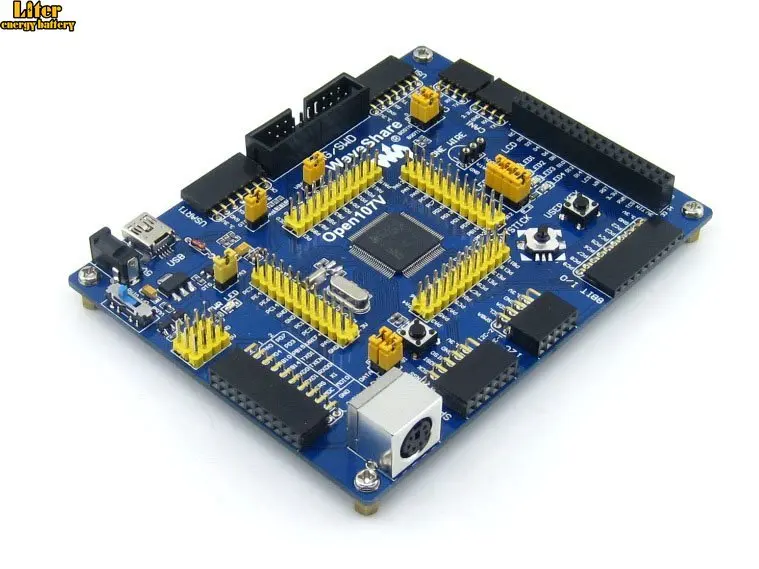

Open107V макетная плата
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к ST-LINK
Подключение к различным периферийным устройствам
Open107V μC/OS-II (1)
Open107V μC/OS-II (2)
Open107V μC/OS-II (3)
Open107V μC/OS-II (4)

---

Примечание:
Open107V поддерживает программирование через STM32 USART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.
Open107V не интегрирует какую-либо функцию отладки, требуется отладчик.
Стандарт Open107V включает только одну вспомогательную плату-PL2303 USB UART board (mini).

---

JTAG/SWD интерфейсы

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рис. 1.Надпись JTAG
Рис. 2.Коннектор SWD

---

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (Киль и т. Д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 документы по разработке (техническое описание и т. Д.)

---

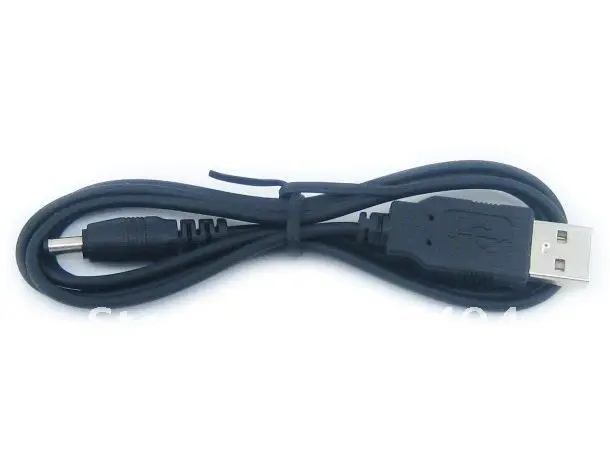

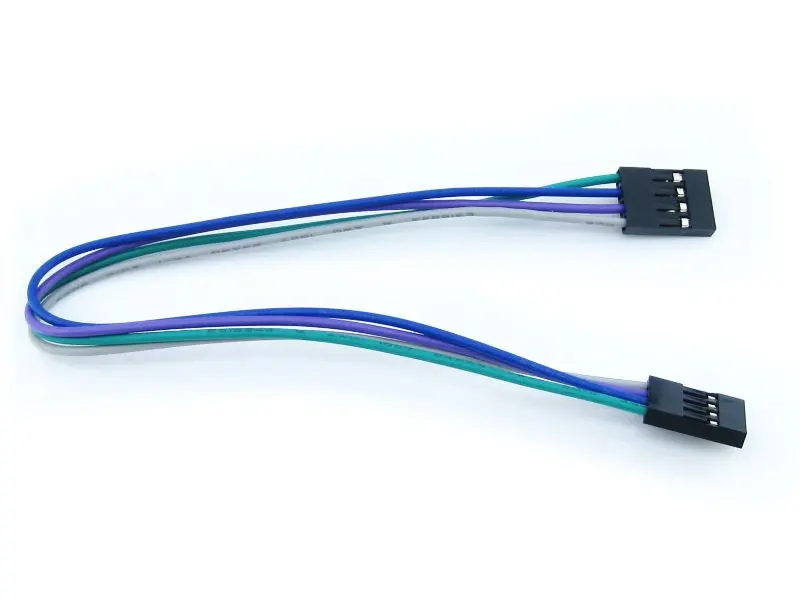

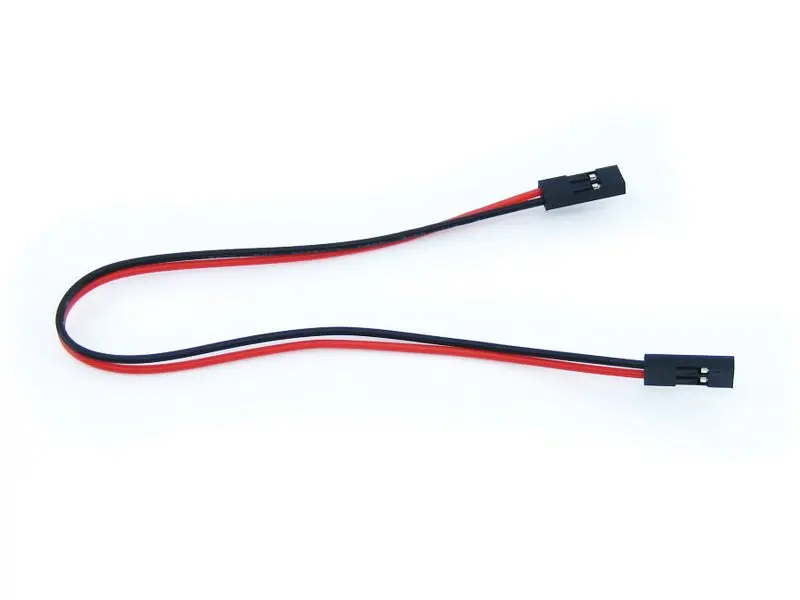

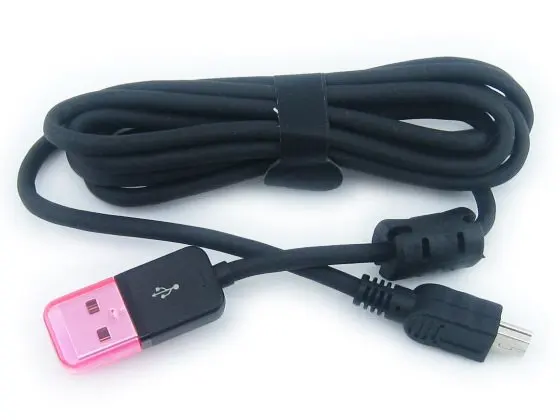

В комплект входит Open107V макетная плата x 1 PL2303 USB UART Board (mini) x 1 Usb-разъем типа A для мини-кабеля типа B x 1 Штепсельная Вилка USB типа A для мини-кабеля типа B x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 Руководство пользователя CD x 1 1 2 3 4 5 6 7 8
