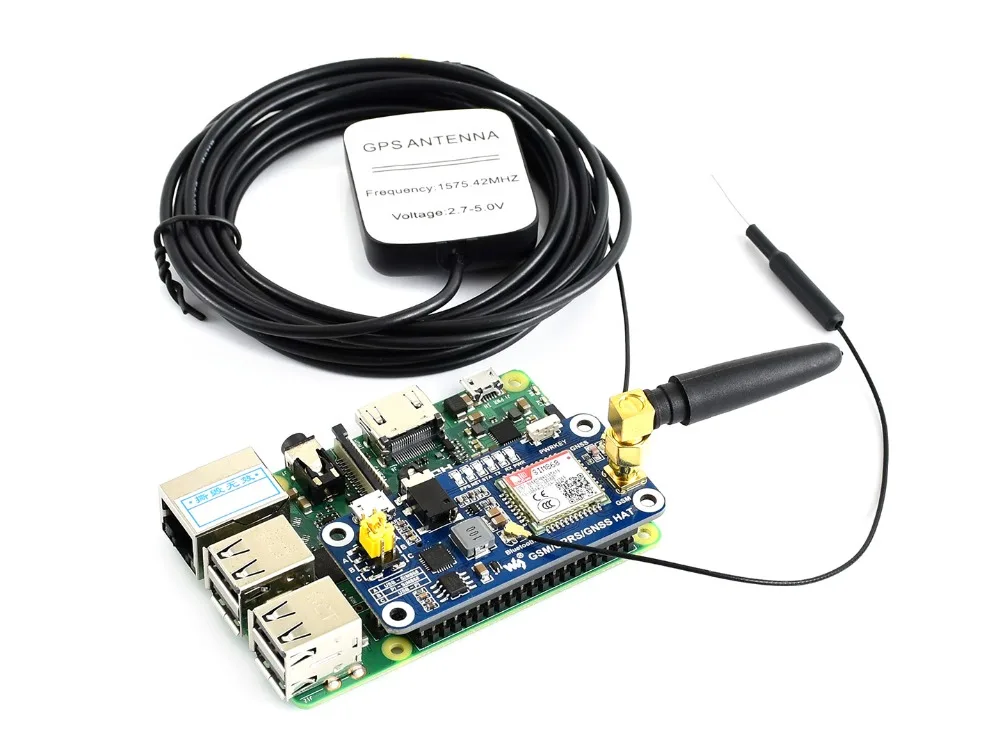

Крышка GSM/GPRS/GNSS/Bluetooth 3 0 для 2B/3B/3B +/Zero W поддержка SMS телефона электронной почты

  GSM/GPRS/GNSS/Bluetooth шляпа для Raspberry Pi



GSM/GPRS/GNSS/Bluetooth шляпа для Raspberry Pi, на основе SIM868 Обзор

Это удобная, низкая мощность Raspberry Pi шляпа, которая имеет многофункциональные функции связи: GSM, GPRS, GNSS и Bluetooth.

Это позволяет вашему Pi легко совершать телефонный звонок, отправлять сообщения, подключаться к беспроводному интернету, в глобальной позиции, передавать данные через Bluetooth и так далее.

Особенности

Общие

Raspberry Pi подключение, совместимо с 2B/3B/3B +/Zero W Поддержка SMS, телефонных звонков, GPRS, DTMF, HTTP, FTP, MMS, электронной почты и т. д. Поддержка GPS, компас, ГЛОНАСС, LBS позиционирование базовой станции, omni-позиционирование Bluetooth 3,0, поддерживает передачу данных через Bluetooth Встроенный USB в UART конвертер CP2102 для UART отладки 6х светодиодов для указания рабочего состояния модуля Две SIM карты разъем карты для 1,8 V/3V сим-карты RTC с запасным держателем батареи Автоматическое обнаружение Baudrate (1200bps ~ 115200bps) Управление через команды AT (3GPP TS 27,007, 27,005 и SIMCOM, улучшенные команды AT) Поддержка набора sim-приложений: GSM 11,14 выпуск 99 Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

GSM/GPRS

Группа GSM 850/EGSM 900/DCS 1800/шт 1900 МГц Четырехдиапазонный автоматический поиск Совместим с gsm-фазой 2/2 + Светодиод мощность Класс 4 (2 Вт @ GSM 850/EGSM 900 МГц) Класс 1 (1 Вт @ DCS 1800/шт 1900 МГц) GPRS связь GPRS мульти-слот класса 12 (по умолчанию) GPRS мульти-слот класс 1 ~ 12 (настраиваемый) Данных GPRS характеристика Скорость нисходящего канала: максимум 85,6 кбит/с Скорость соединения: максимум 85,6 кбит/с Схем кодирования: CS-1CS-2CS-3CS-4 Поддержка PAP (протокол аутентификации паролем) для PPP подключения Поддерживает pbcch Поддерживает USSD SMS Поддержка: режим MT/MO/CB/Text/PDU Хранение SMS: sim-карта Аудио Голосовой encode/decode режим: половина RateFull RateEnhanced Full RateAdaptive muti rate Поддерживает функцию подавления эха Поддерживает подавление шума

GNSS

Тип приемника 33 отслеживания каналов 99 приобретение каналов GPS L1 C/A код Чувствительность Отслеживание: -165 дБм Холодный запуск: -148 дБм Время на первое исправление Холодный запуск: 28s (typ.) Горячие старты: < 1s Теплый старт: 26s Точность Горизонтальное положение по уровню поверхности: <2,5 м КЭП

Bluetooth

Интегрирует на команды Совместимость с Bluetooth specification3.0 + EDR Поддержка SPP, OPP, HFP/HSP и т. д.

Разные

Рабочее напряжение: 5 В Рабочая температура: -40 °C ~ 85 °C Температура хранения: -45 °C ~ 90 °C Размеры: 30,2 мм x 65 мм What's on board

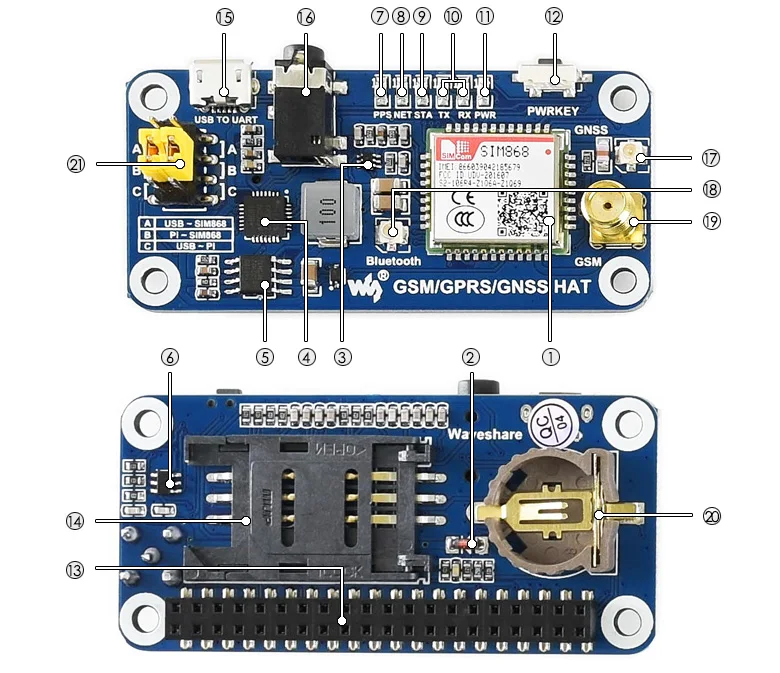

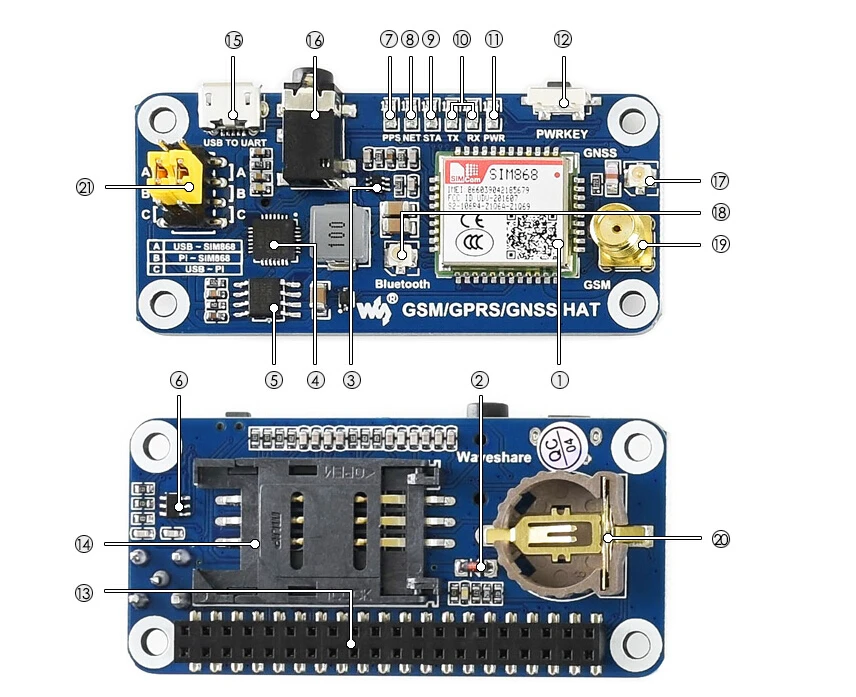

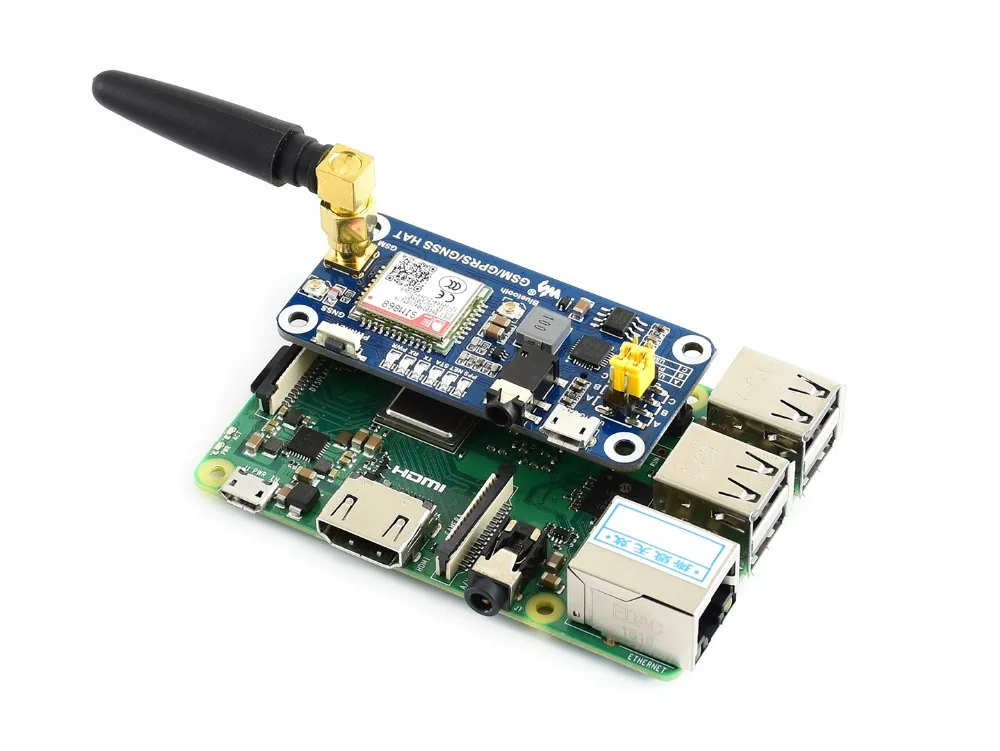

SIM868 модуль ZMM5V1:Регулятор Напряжения Диода SMF05C:ТЕЛЕВИЗОРЫ Диода CP2102:USB UART конвертер MP1482:Микросхема NDC7002N:Напряжение преобразователь уровней GPS индикатор состояния Чистая индикатор: Быстро мигает при запуске модуля Мигает медленно после того, как GSM регистр преуспевает Индикатор рабочего состояния модуля STA Индикатор SIM868 UART Tx/Rx Мощность индикатор SIM868 кнопка включения/выключения:Нажмите кнопку и удерживайте в течение 1s для запуска/выключения SIM868 Raspberry Pi разъем GPIO Две SIM карты разъем карты USB UART интерфейс 3,5 мм наушники/разъем для подключения микрофона ГНСС антенного разъема Bluetooth антенного разъема GSM разъем антенны РТК резервный аккумулятор держатель UART Выбор переключателя О: Управляйте SIM868 через USB к UART B: Управляйте SIM868 через Raspberry Pi C: доступ к Raspberry Pi через USB к UART Фото

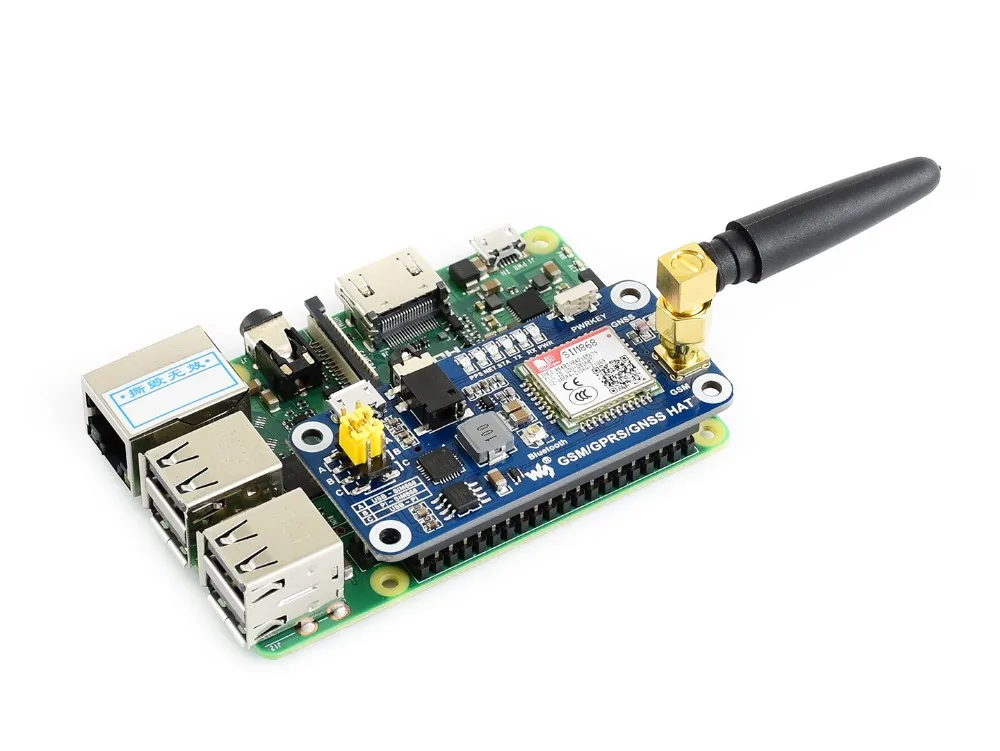

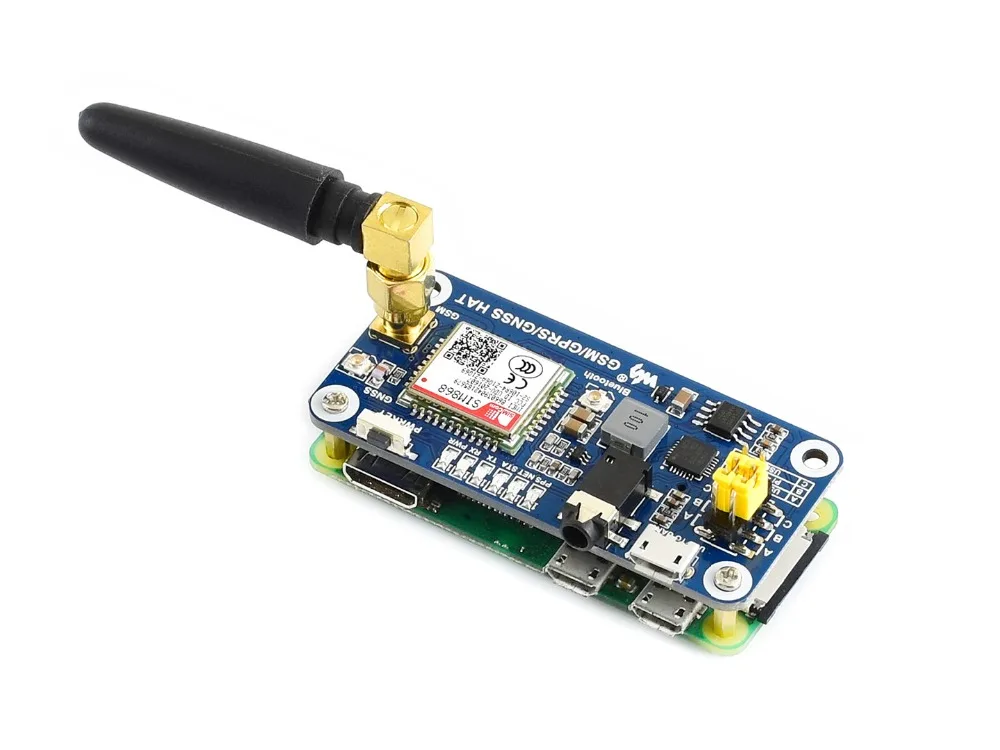

Примечание: Raspberry Pi на фото не входит в комплект.

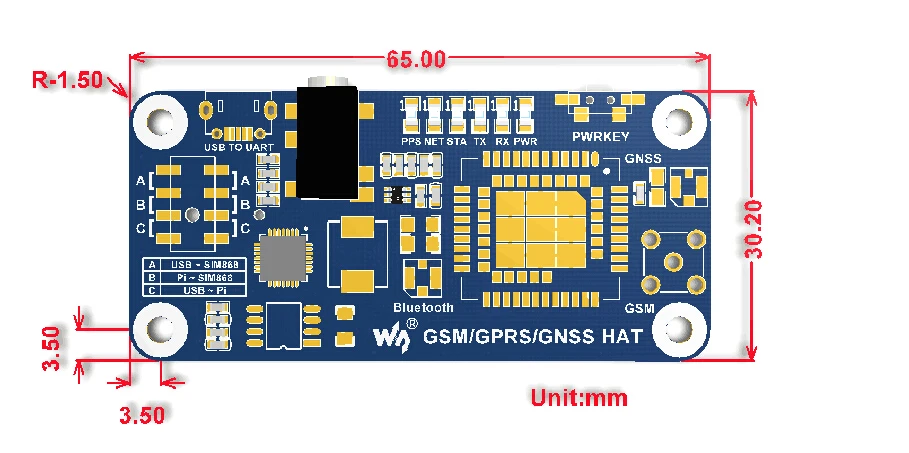

Измерение



  Развития ресурсы

Вики:Www.wav eshare.com/wiki/GSM/GPRS/GNSS_HAT

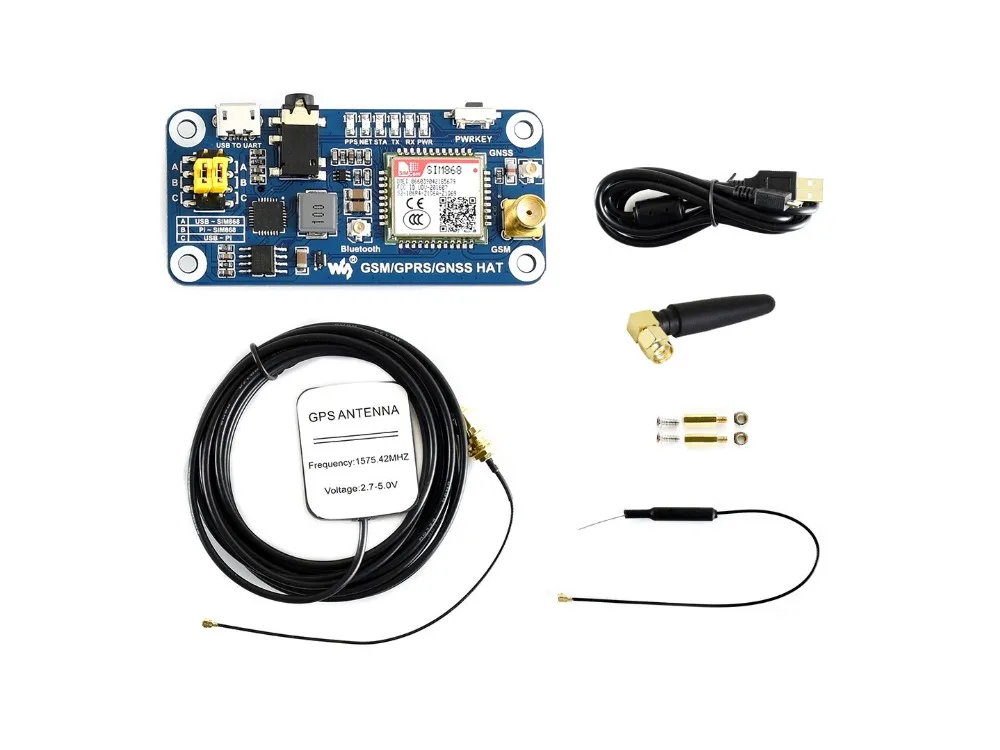

Посылка содержание

GSM/GPRS/GNSS HAT x1 GSM антенна x1 Внешняя антенна GPS (B) x1 Антенна Bluetooth x1 Разъем USB типа A для кабеля micro-plug x1 Набор винтов RPi (2 шт.) x1
