ZigBee макетный оценочный комплект CC2530 Kit5 поддерживает подключение XBee включая



ZigBee CC2530 Eval Kit5 на базе CC2530 поддерживает подключение XBee, включая адаптер XBee USB и модуль ZigBee Core2530 (B)



ZigBee разработка/оценка комплект предназначен для CC2530F256, поддерживает XBee

Этот продукт включает только один модуль CC2530, в то время как для настройки сети ZigBee требуется по крайней мере два модуля CC2530.

Обзор

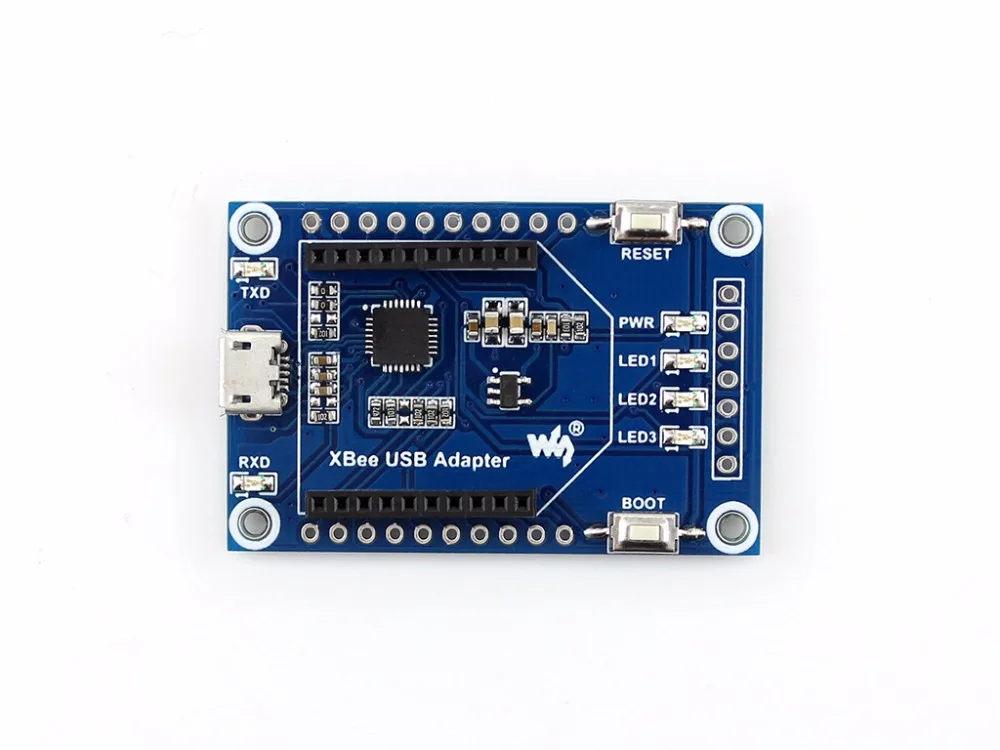

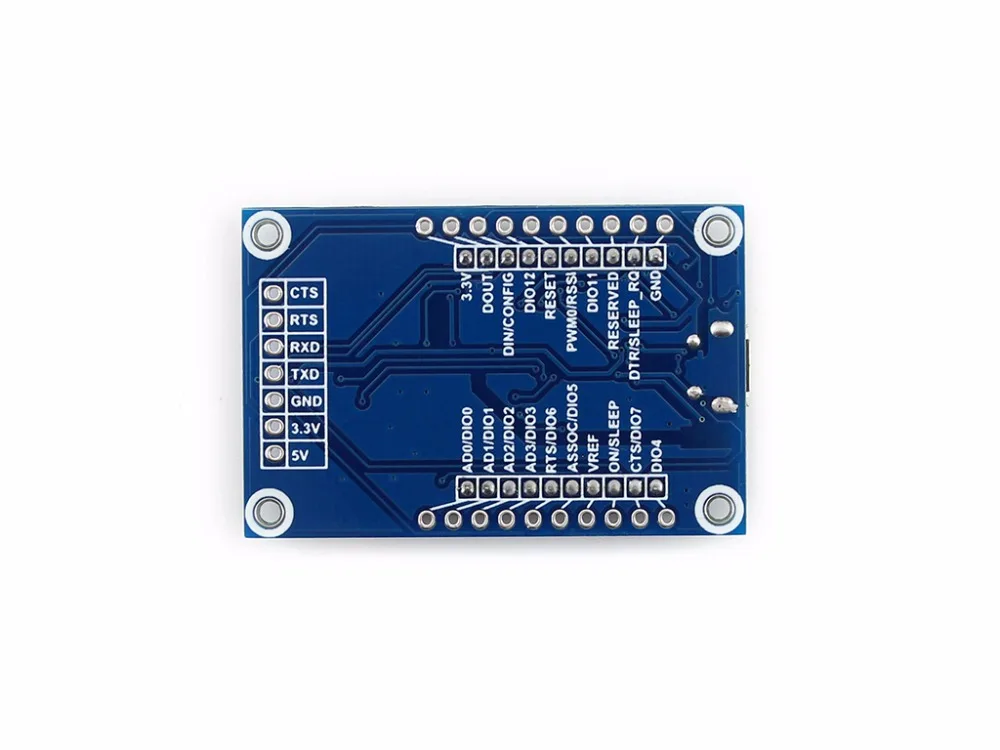

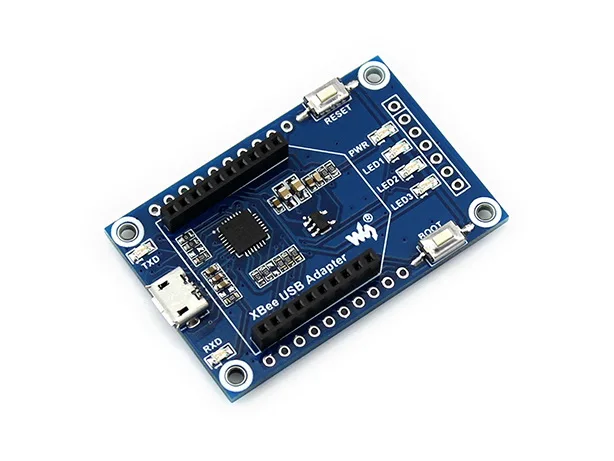

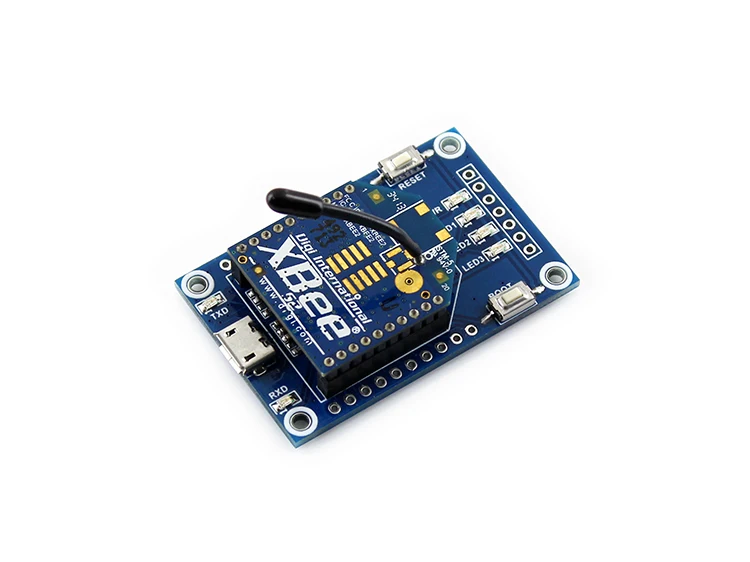

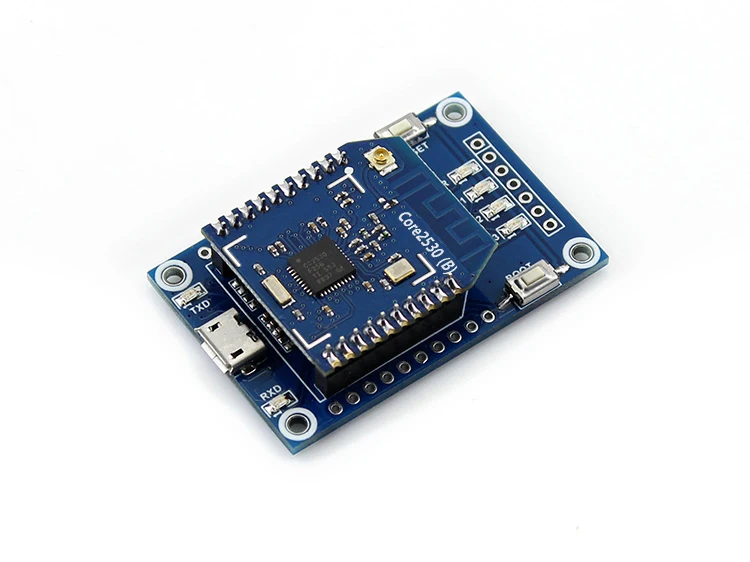

CC2530 Eval Kit5Это набор для разработки/оценки ZigBee, основанный на CC2530, который также поддерживает подключение XBee. Комплект состоит из базовой платыАдаптер xbee usbИ модуль ZigBee Core2530 (B)

В основном этот комплект можно использовать в двух аспектах:

Разработка приложения с предоставленной прошивкой
В сочетании с предоставленной нами прошивкой вы можете использовать этот набор для настройки минимальной готовой к запуску системы ZigBee для тестирования или оценки и не требует знания о сложной спецификации ZigBee Разработать ваш собственный прошивки
В этом чехол, вы должны начать с самого основания, чтобы создать свое решение, более того, отладчики (как CC отладчик) и знания о спецификации ZigBee также требуются

Примечание: Core2530 (B) Поставляется с предварительно загруженным загрузчиком, поэтому вы можете программировать файлы BIN непосредственно через адаптер XBee USB.

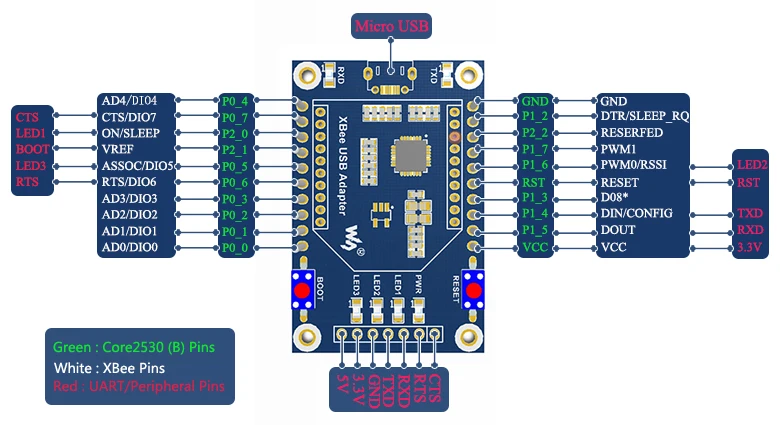

Характеристики Core2530 (B) Так же прост в использовании, как и любые UART модули Предоставляется Прошивка: координатор, маршрутизатор, конечное устройствоПрошивка маршрутизатора предварительно загружена по умолчанию Поддержка отправки больших пакетов данных и быстрого вещания через UART Поддержка программирования через UART (благодаря загрузчику, и требуется серийный модуль) Поддержка настройки с помощью верхнего компьютерного программного обеспечения: Рабочий режим, порт UART, baudrate, сигнальный канал и т. д. Дополнительный аппаратный интерфейсXBee совместимы с прямыми контактными заголовками (по умолчанию спаянные)Также доступны отверстия для штампов SMT (при пакетной покупке штырьковые разъемы могут быть удалены при необходимости) РазныеАвтоматическая сеть (требуется по крайней мере 1 координатор и 1 маршрутизатор)Мониторинг интенсивности сигнала в реальном времени между координатором, маршрутизатором и конечным устройствомПоддерживает встроенную Антенну PCB и/или внешнюю антенну IPEX Характеристики Core2530 (B) Встроенный чип: CC2530F256RHAR Расстояние связи (открытая и широкая Рабочая среда): до 130 метров при использовании антенны PCB Диапазон частот: 2,4 ГГц Широкий блок-диапазон напряжения (2 V-3,6 V) Рабочая температура: -40 ~ 85 Скорость передачи данных последовательного порта: 38400bps (по умолчанию), различные скорости передачи данных доступны по конфигурации программного обеспечения Размер: 26 мм x 28 мм (PCB)CC2530F256RHAR Особенности Диапазон частот: 2,4 ГГц 16 цепей передачи, программное обеспечение настраивается в соответствии с экологическими условиями Скорость передачи радио до 250 кбит/с Высокопроизводительный и низкомощный 8051 Микроконтроллер с кодом prefetch 2,4 ГГц IEEE 802.15.4, отвечающих требованиям Радиотрансивер Широкий блок-диапазон напряжения (2 V-3,6 V) Таймер Watchdog, монитор батареи и датчик температуры 12-разрядный АЦП с 8 каналов и настраиваемое разрешение 2 мощных USARTs с поддержкой нескольких последовательных протоколов ИК поколения Схемотехника Таймеры общего назначения (один 16 бит, два 8 бит) AES безопасности сопроцессор 21 булавки общего назначения I/O (19*4 мА, 2*20 мА)Фото  Определение типа

Развития ресурсы

Вики:Www.wav eshare.com/wiki/CC2530_Eval_Kit5

Вес:0,062 кг

Core2530 (B) × 1 Адаптер XBee USB × 1 шт. 40-pin типа «папа» выносной и 40-pin Женский выносной x 1 Разъем USB типа A для Micro B кабель x 1
