Плата разработки CPLD предназначена для серии ALTERA MAX II, имеет встроенную EPM1270 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

OpenEPM1270-это плата разработки CPLD, которая оснащена устройством EPM1270 на борту. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA MAX II CPLD.

---

What's On Board

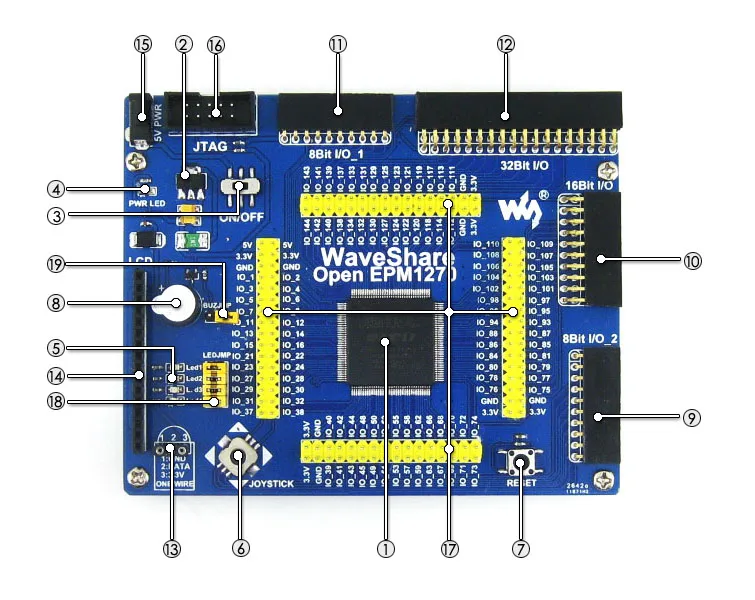

EPM1270:Встроенное CPLD устройство, которое имеет характеристики: Рабочая частота:50 МГц Рабочее напряжение:1,5-3,3 V Комплект поставки:QFP144 Ввода/вывода:116 LEs:1270, эквивалентно 4000 логические элементы Отладки/программирования:Джтаг AMS1117-3.3:3,3 V регулятор напряжения Выключатель питания Индикатор питания Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Джойстик:Пять положений Кнопка сброса Зуммер 8 Интерфейс I/Os:Для подключения аксессуаров 16 I/Os интерфейс:Для подключения аксессуаров 8 Интерфейс I/Os:Для подключения аксессуаров 32 I/Os интерфейс:Для подключения аксессуаров

Для интерфейса 9-12:Возможно эмулировать интерфейсы как один провод, USART, I2C, SPI, PS/2 и т. Д.

1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 пакет), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. Жидкокристаллический характерный интерфейс:Для подключения ЖК-дисплея типа LCD1602 (5 В Синяя подсветка) в упаковке B 5 V DC jack JTAG интерфейс:Для программирования/отладки MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Светодиоды джемпер Зуммер джемпер

Для jumper 18-19:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки

---

Фото

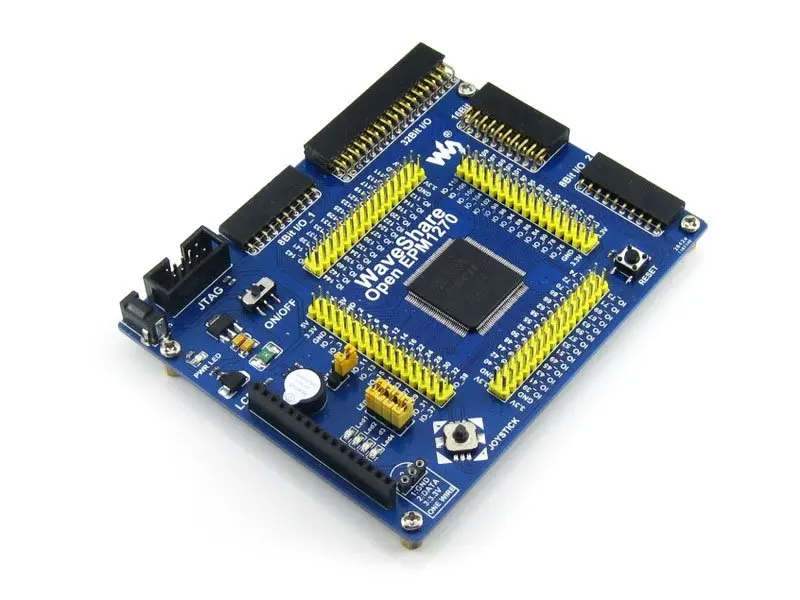

OpenEPM1270 макетная плата

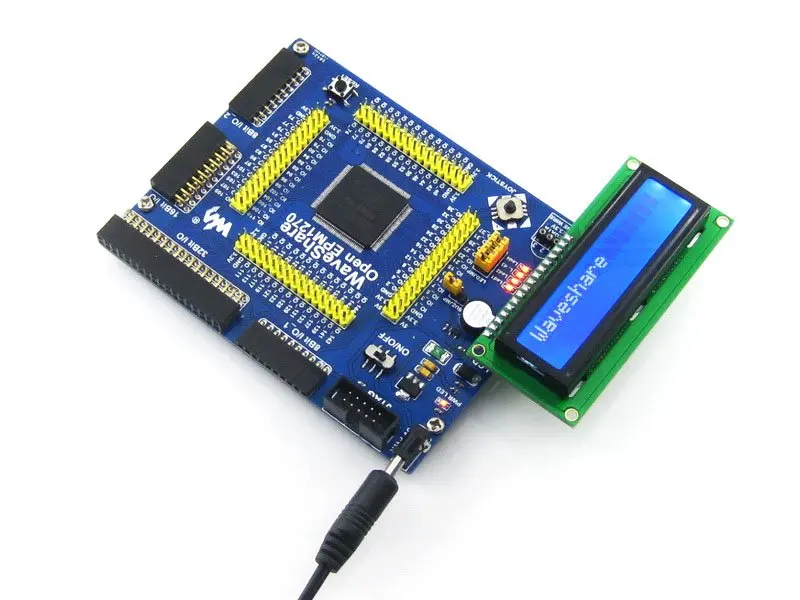

Подключение к LCD1602

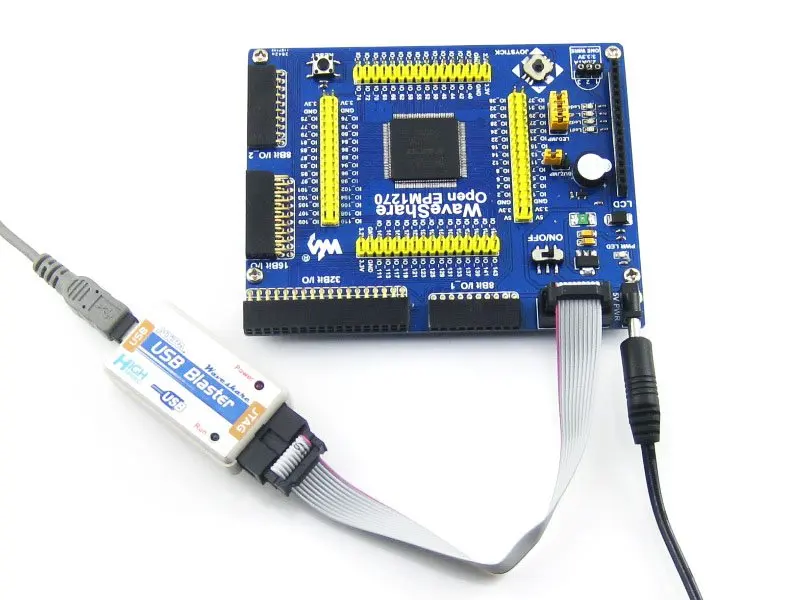

Подключение к USB бластер
Подключение к различные периферийные устройства
Подключение к USB UART Board через UART
Подключение к светодиодной плате 8 SEG через 16I/Os
8 кнопок на интерфейсе 8 I/Os

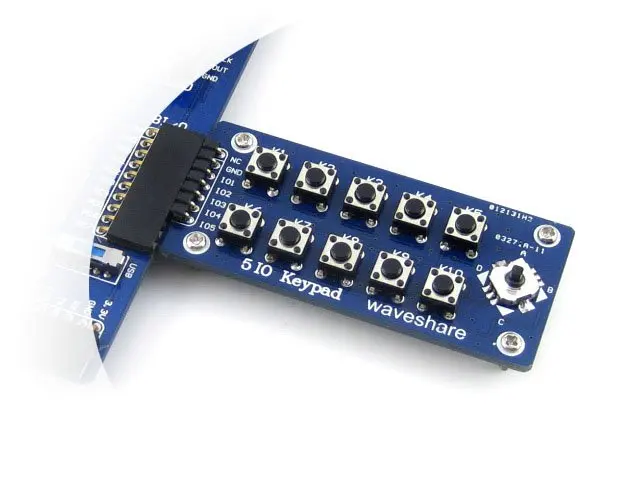

Подключение к 5 клавиатуре IO
4x4 клавиатуры на интерфейсе 8 I/Os
Подключение к плата EEPROM через I2C
Подключение к плате VGA PS2

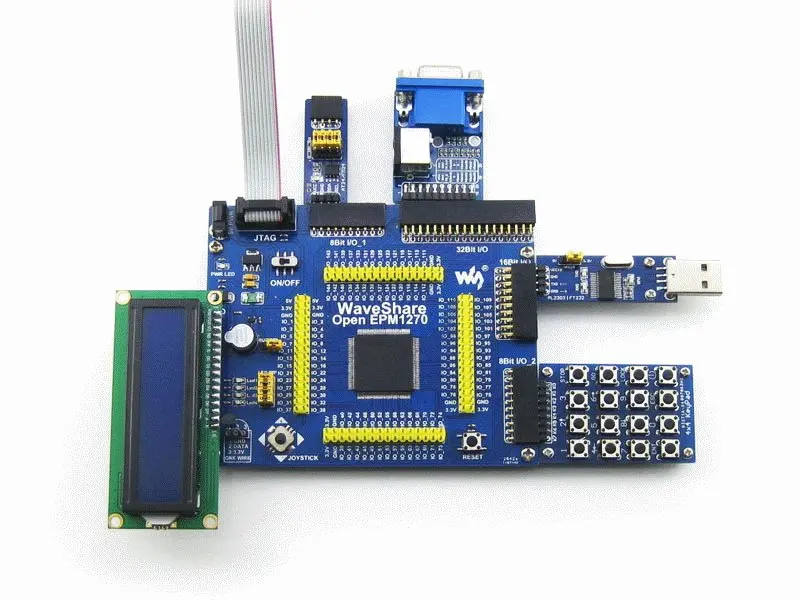

Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание: OpenEPM1270 не интегрирует любые функции программирования/отладки, требуется программист/отладчик.

---

Примеры

OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL AT24CXX EEPROM I2C Y Y FM24CXX Фрам I2C Y Y DS18B20 Датчик температуры 1-проводной Y Y SP3232 Последовательной связи UART Y Y SP3485 Последовательной связи UART Y Y PL2303 USB UART UART Y Y CY7C68013A USB устройство USB   Y Зуммер Звуковое устройство 1I/O (ШИМ) Y Y PS/2 клавиатуры Устройство ввода PS/2 Y Y Одной кнопки Устройство ввода ---- Y Y 4x4 клавиатуры Устройство ввода 8I/Os Y Y Джойстик Устройство ввода 5I/Os Y Y Светодиодные лампы Дисплей устройства ---- Y Y 8 SEG LED Дисплей устройства 13I/Os Y Y Монитор с видеографической матрицей Дисплей устройства VGA Y Y Жидкокристаллический характерный Дисплей устройства 11I/Os Y Y

---

Отладки/программирования интерфейса

OpenEPM1270 интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала Pin-код Название сигнала Описание продукта: 1 TCK Часы сигнала 2 GND Заземления сигнала 3 TDO Данных от устройства 4 VCC (многоцел) Цель блок питания 5 TMS Джтаг государственного управления машиной 6 NC Без подключения 7 NC Без подключения 8 NC Без подключения 9 TDI Данные устройства 10 GND Заземления сигнала Джтаг заголовок

---

Развития ресурсы Сопутствующее программное обеспечение (Quaters II и т. Д.) Демонстрационный код (Verilog и VHDL) Схема (PDF) CPLD разработка документов (спецификации и т. Д.) Вики:Www.waveshare.com/wiki/OpenEPM1270

---

В комплект входит:

В"Стандартный пакет"И"Комплект аксессуаров для досок"Ниже представлены в комплекте.

Стандартный пакет OpenEPM1270 макетная плата x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1 1 2 3 4 Аксессуары для досок пакетом Кабель USB типа A-Mini-B x 1 PL2303 USB UART Board (mini) x 1 LCD1602 (5 В Синяя подсветка) x 1 AT24CXX плата EEPROM x 1 DS18B20 x 1 Плата VGA PS2 x 1 CY7C68013A USB плата (мини) x 1 Светодиодная панель 8 шт. x 1 8 кнопок x 1 4x4 клавиатуры x 1 1 2 3 4 5 6 7 8 9 10
