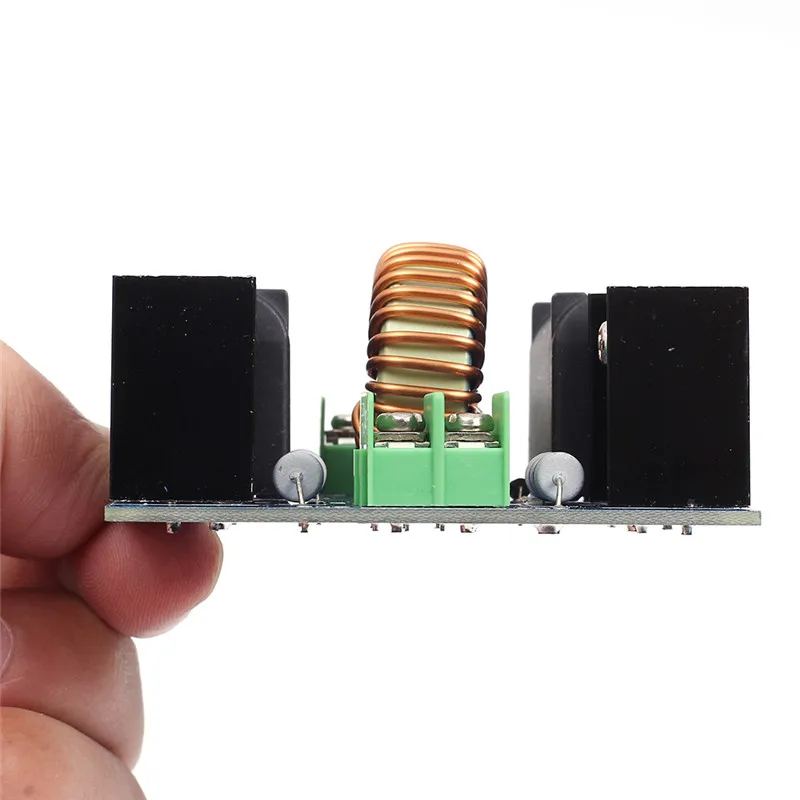

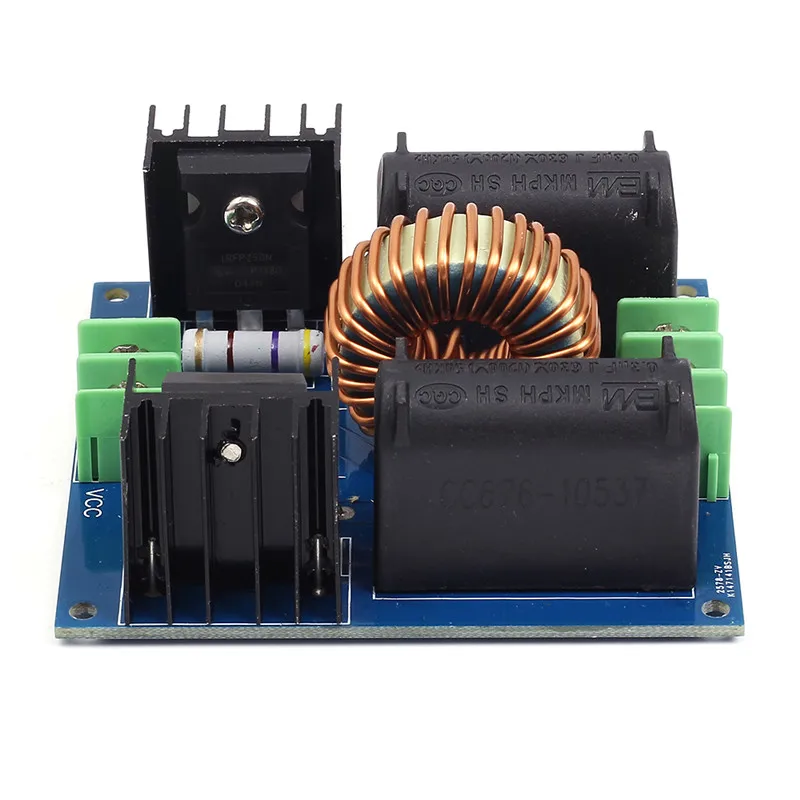

1. Описание:

ZVS модуль драйвера принимает обратную цепь, и он используется для вождения строчный трансформатор FBT. Поскольку он достигает нулевого переключения напряжения, он обычно называется ZVS. Он обладает высокой мощностью, выделяет немного тепла и высокой надежностью, он широко применяется для привода SGTC, Jacob high ladder, генератора Маркса, индукционного нагрева и т. д.

2. Характеристики:

Нет.

Параметр

Соотношение цена/качество

1

Операционной Напряжение

12-30 В постоянного тока

2

Мощность требования

В тех случаях, когда 12V ток при заказе на сумму> = 5A; Более 15V, не должно быть меньше 10A (в зависимости от того, что выше, сейчас у нас, в зависимости от того, что выше питание будет)

3

Рабочая частота

30 кГц-50 кГц самоадаптирующийся

4

Дуги Длина

1 ~ 5 см

5

Выходное напряжение

В: 12V/5A, выход: 10000V 60 Вт;

В: 24 В/10 А, выход: 20000 в 200 Вт

6

Макс Мощность

180-360W

7

PCB Размеры

75*70,6 мм

8

Рабочая температура

-25 ~ 85 Celsuis

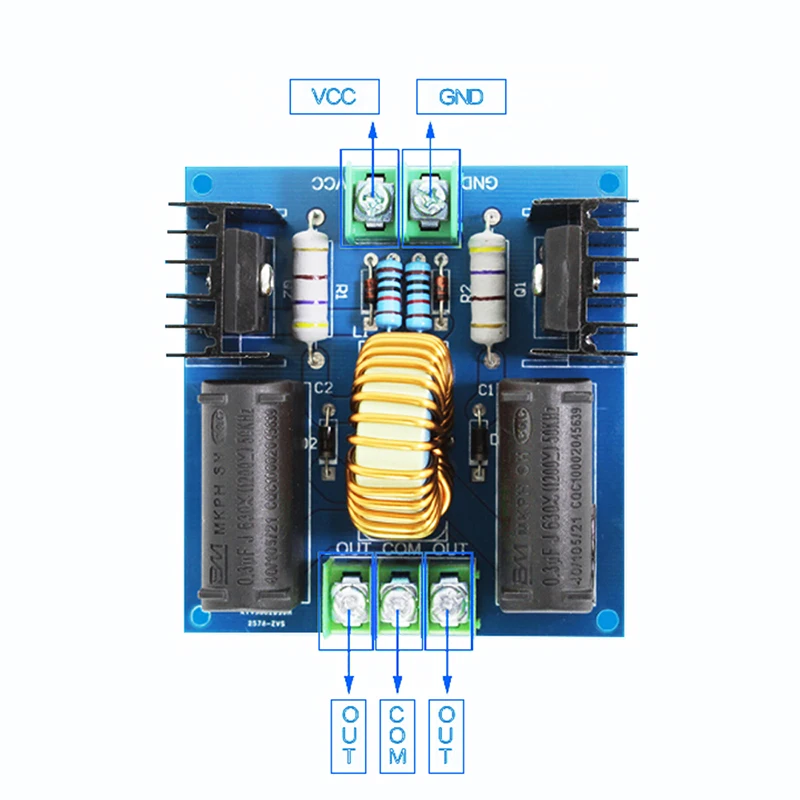

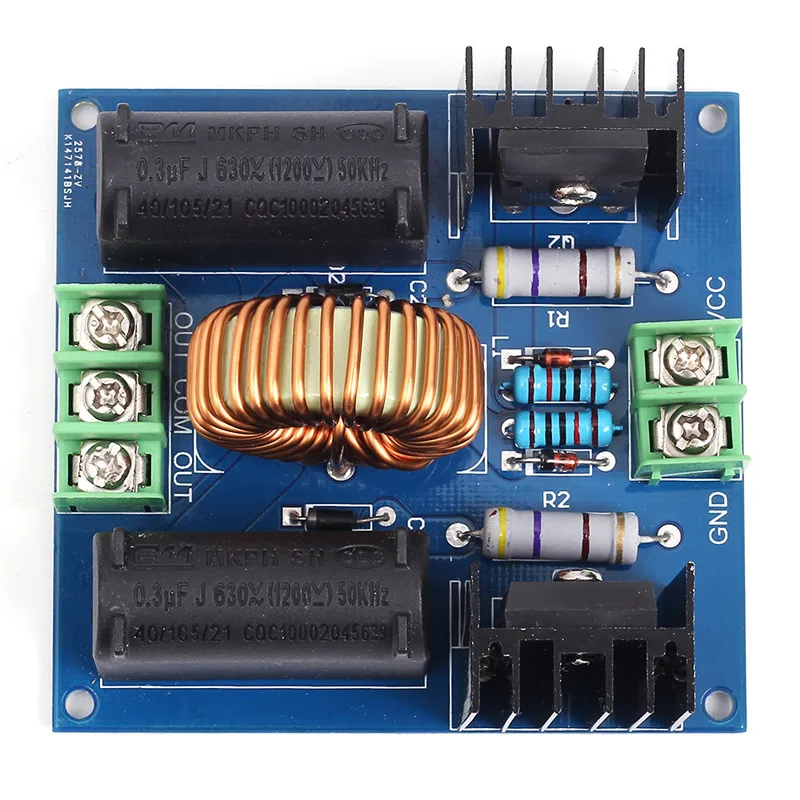

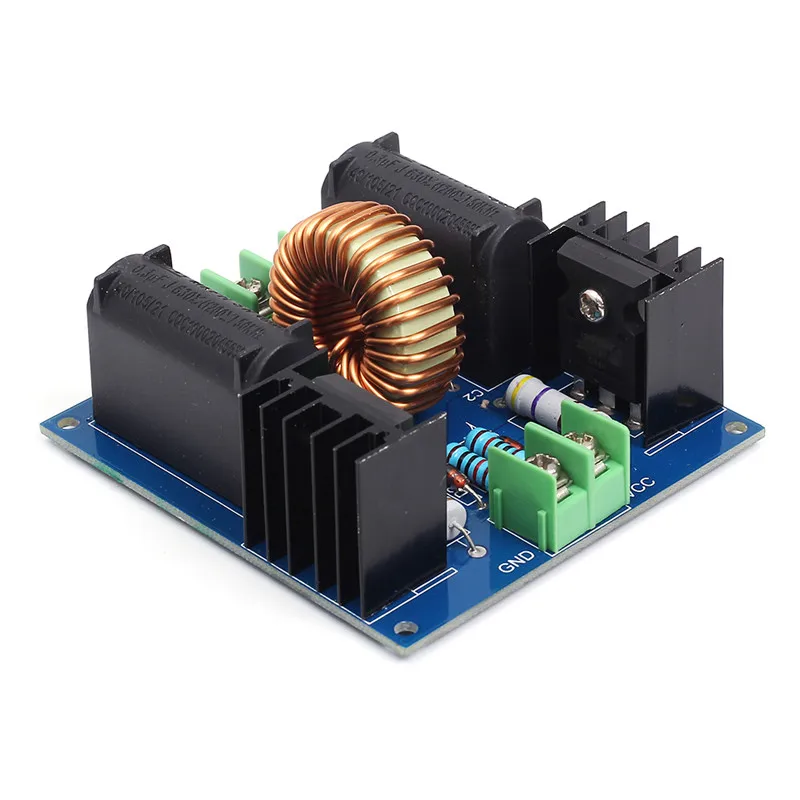

3. Описание интерфейса:

1>.VCC: положительное напряжение

2>.GND: отрицательное напряжение

3>. Выход: выходной порт

4>.COM: общий порт

4. О трансформаторе Flyback (не включено в список):

Обычные трансформаторы черного/белого или цветного телевизора могут быть использованы, независимо от того, какая модель. Чем выше мощность, тем лучше она будет. Использование ZVS для вождения трансформатора позволяет ему работать с перегрузкой, поэтому повреждение является нормальным явлением. Обратите внимание, что он не может работать в течение длительного времени с высокой мощностью

Основная обмотка: Используйте провод 1,5 мм2 Для 5 кругов + 5 кругов в одном направлении

5. О длине дуги:

В тех случаях, когда входное напряжение 12V/5A, дуги длина может отличаться на 1-2 см; В зависимости от того, что выше входное напряжение, ток, и выходная мощность, тем больше длины дуги будет; при большинстве входов 30 В/10 А самое длинное расстояние будет более 5 см. Если дуга слишком короткая, проверьте, достаточно ли входной мощности

6. О мощности:

Выходная мощность цепи зависит от вашей входной мощности, пожалуйста, убедитесь, что входной мощности достаточно. Мощность = напряжение * ток

7. Примечание:

Вождение flyback трансформатор высокого напряжения, пожалуйста, обратите внимание на вашу безопасность

8. Применение:

1>. SGTC

2>. Sjacob лестница

3>. Smarx генератор
