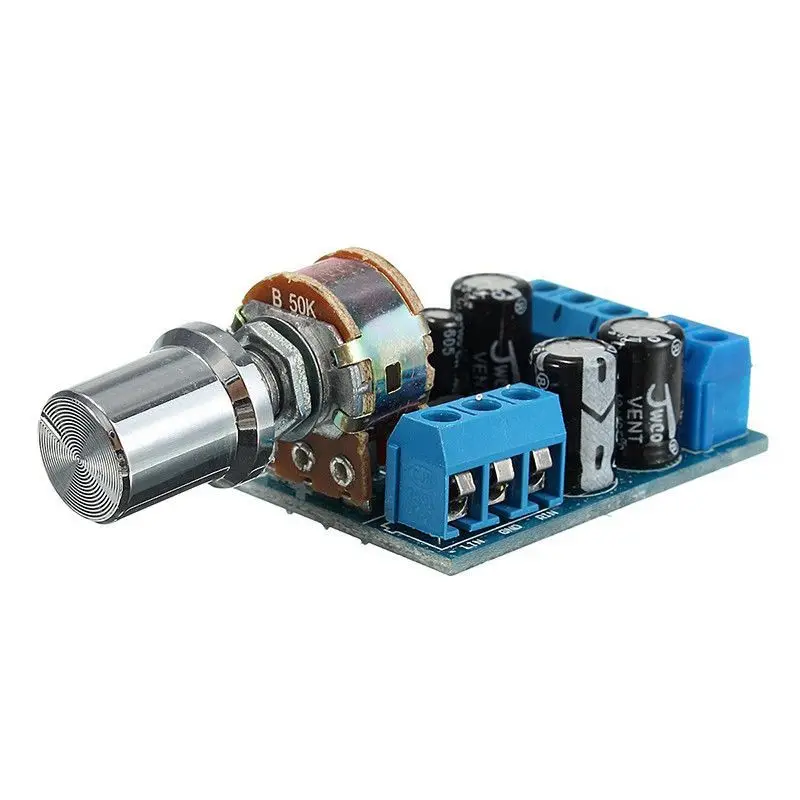

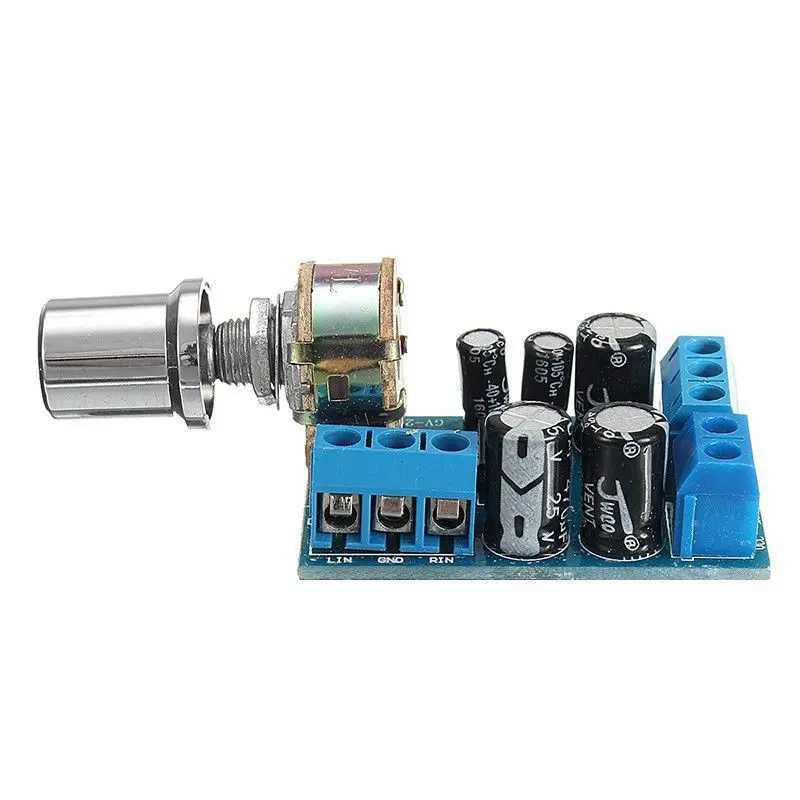

TDA2822 TDA2822M мини 2 0 канал 2x1 Вт стерео аудио усилитель мощности плата DC 5 в 12 В

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Указания для использования:

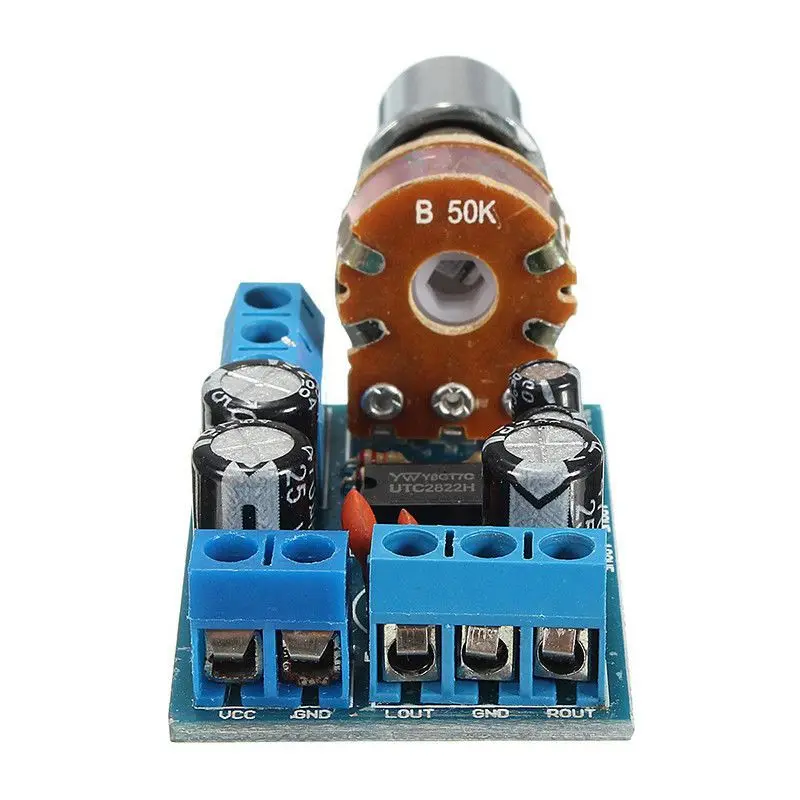

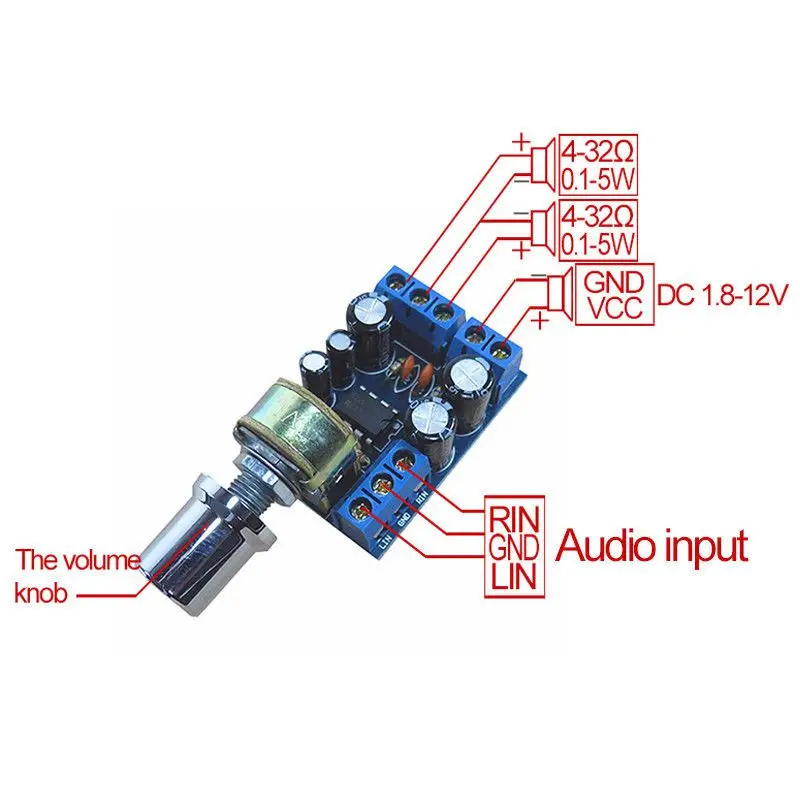

1. Подключение динамиков: динамик с двумя концами резьбы в конце линии подключен к порту аудиовыхода платы усилителя, левый звуковой канал положительная линия подключения усилителя мощности плата LOUT порт, катод подключается к GND. Правильно Отслеживайте положительную линейную плату усилителя мощности, выходящую из порта, катод подключается к GND.
2. Подключение источника звука: Используйте 2-жильную аудиолинию, подключенную к плате усилителя 3 p аудиовхода, подключите другую сторону аудиоразъема к источнику звука (например, к компьютерам, мобильные телефоны, MP3, DVD и т. д.)
3. Подключите источник питания: Используйте 1,8-12 В dc выход адаптера питания/батареи/зарядки и т. Д. Все могут ценить. Будет ли два шнура питания постоянного тока подключен к порту источника питания 2 p, положительная линия к VCC, отрицательный к GND, соединение важно, чтобы ясно, является отрицательным, не слепо проводка, Если у вас есть возможность использовать усилитель мощности.
4. Воспроизведение музыки: поставить через источник питания, усилитель платы в рабочее состояние; Вы можете наслаждаться в соответствии с собой, чтобы отрегулировать регулятор громкости, вы можете наслаждаться магическим гламуром доски усилителя Fuji eagle.
Особенности данной платы:
Использует чип усилителя мощности TDA2822M, он имеет много преимуществ, таких как небольшой статический ток, характеристики искажения кроссовера. Подходит для портативного, миниатюрного магнитофона, компьютерного аудио усилителя мощности. В эру портативных ленточных рекордеров, почти 85% TDA2822M чип усилителя.
Усилитель с потенциометром регулировки громкости, удобный для пользователя для регулировки размера громкости, в то же время представлена ручка качества крышки.
Все аудио имеют место для подключения, пользователям не нужно использовать паяльник, если небольшая отвертка может легко подключаться.
Монтажные платы имеют винтовую клемму отвертки и не нужно использовать паяльник, может быстро подключаться, даже если у вас нет каких-либо покупателей, см. Схему проводки также очень легко, DIY усилитель мощности настолько прост.
Параметры производительности
Выходная мощность усилителя мощности
Рейтинг: 1 Вт x 2 (1-3 дюйма динамик)
Максимальная мощность: 1,5 Вт x 2 (0,2-5 Вт Подходит для динамиков)
Сопротивление динамика: 4-32 Ω
Коэффициент секса усилителя мощности: более 50 дБ
Вес нетто: 25 г
Искажение: 0.1%
Входной интерфейс: 3 p проводка шутки
Регулировка формы: Регулировка громкости
Входное напряжение: DC1.8-12V

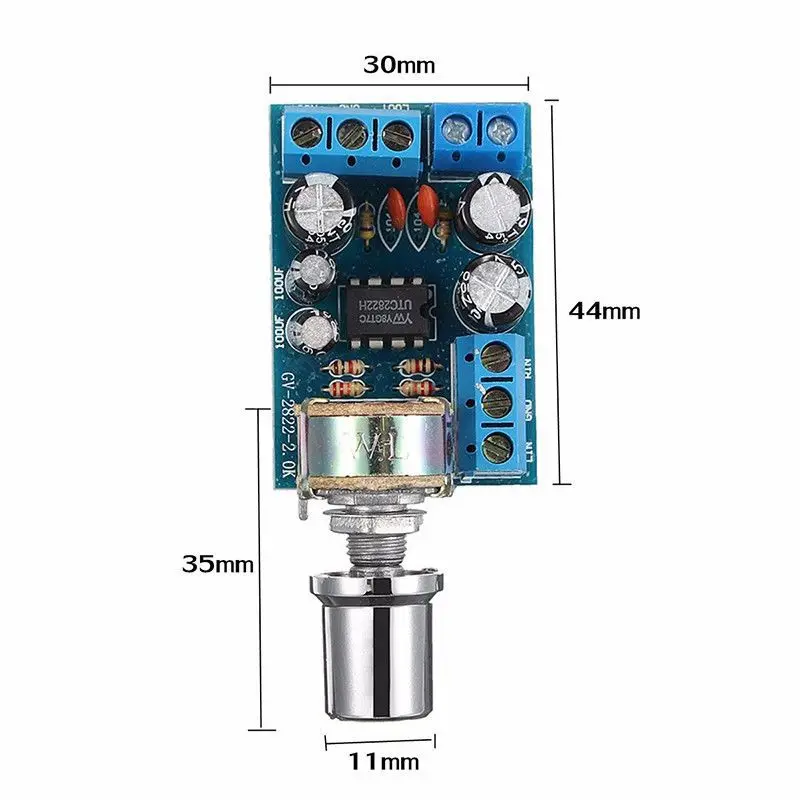

Размер платы усилителя мощности: 42 (без потенциометра) Длина * 30 (ширина) x 25 мм (высота)
Цвет: синий
Материал: металл + Поликарбонат
Посылка: 1 * автомобильный регулятор громкости

Только вышеуказанная посылка, другие товары не включены.
