Плата разработки XILINX FPGA Xilinx XC3S250E набор оценочных плат + LCD1602 LCD12864 12 модулей = Open3S250E



XILINX FPGA развитию Spartan-3E XC3S250E отладочная плата комплект + LCD1602 + LCD12864 + 12 модули = Open3S250E посылка B

FPGA Совет по развитию, предназначенный для Spartan-3E серии, включает в себя XC3S250E на борту, и интегрирует различные стандартные интерфейсы, довольно легко для периферических расширений.

Обзор

Open3S250EЭто плата разработки FPGA, которая состоит из материнской платыDVK601И основная плата FPGACore3S250E.

Open3S250E поддерживает расширение с помощью различных дополнительных досок для определенного применения. Модульная и открытая конструкция делает его идеальным вариантом для начала разработки приложений с XILINX Spartan-3E серии FPGA устройств.

---

What's на Материнская плата печатная плата

FPGA CPLD разъем основной платы:Для легкого подключения материнских плат, которые интегрируют чип FPGA CPLD на бортовой Интерфейс 8I/Os_1,Для подключения дополнительных плат/модулей Интерфейс 8I/Os_2,Для подключения дополнительных плат/модулей Интерфейс 8I/Os_3,Для подключения дополнительных плат/модулей Интерфейс 8I/Os_4,Для подключения дополнительных плат/модулей Интерфейс 16I/Os_1,Для подключения дополнительных плат/модулей Интерфейс 16I/Os_2,Для подключения дополнительных плат/модулей Интерфейс 32I/Os_1,Для подключения дополнительных плат/модулей Интерфейс 32I/Os_2,Для подключения дополнительных плат/модулей

Все интерфейсы I/O выше:

Возможность моделирования как USART, I2C, SPI, PS/2 и т. Д. Возможность управления устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д. FPGA для расширения разъемов Разъемы FPGA доступны для Расширительных разъемов Для подключения платы аксессуаров SDRAM ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д. Зуммер Джойстик:Пять положений Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602, регулировка контрастности Зуммер джемпер Джойстик джемпер Джемпер с одним проводом

Для Джемперы 16-18:

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода

DVK601 поддерживает широкий спектр различных материнских плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенным системным платам. Например, при подключении к Core3S250E, «8I/Os_3» и «8I/Os_4» не подключены.

What's на Core3S250E

XC3S250E:XILINX Spartan-3E FPGA устройства и представляют собой: Рабочая частота:50 МГц Операционной Напряжение:1,15 V~3,3 V Посылка:QFP144 I/Os:80 LEs:250K Оперативная память:216kb DCMs: 4 Исправление/программирование:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения XCF02S,Встроенная память серии FLASH, для хранения кода Мощность индикатор Светодиоды FPGA инициализации индикатора Кнопка сброса Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс Мощность переключатель Осциллятор с активным кристаллом, 50 м Разъем постоянного тока 5 В JTAG интерфейс:Для гайки/программирования Расширитель FPGA pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения Светодиодный джемперы

---

Фото

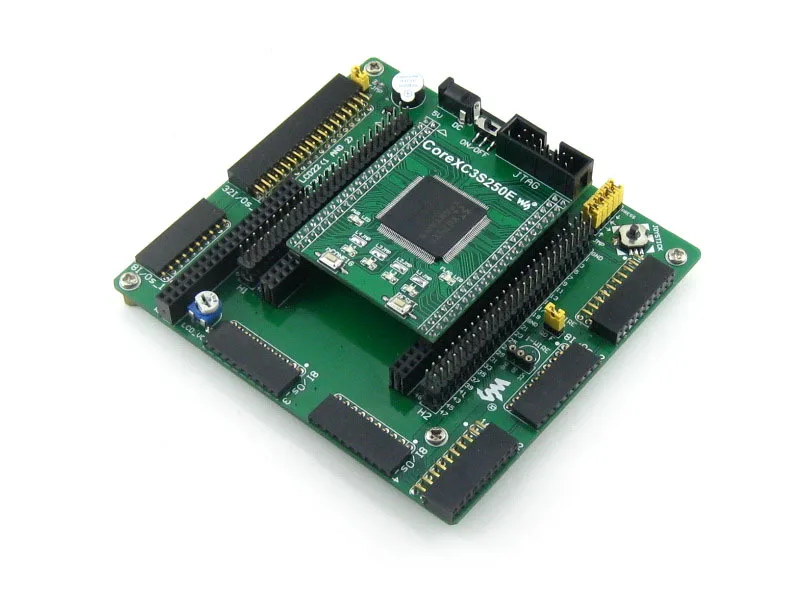

Open3S250E макетная плата
Open3S250E макетная плата
Open3S250E макетная плата, вид сзади

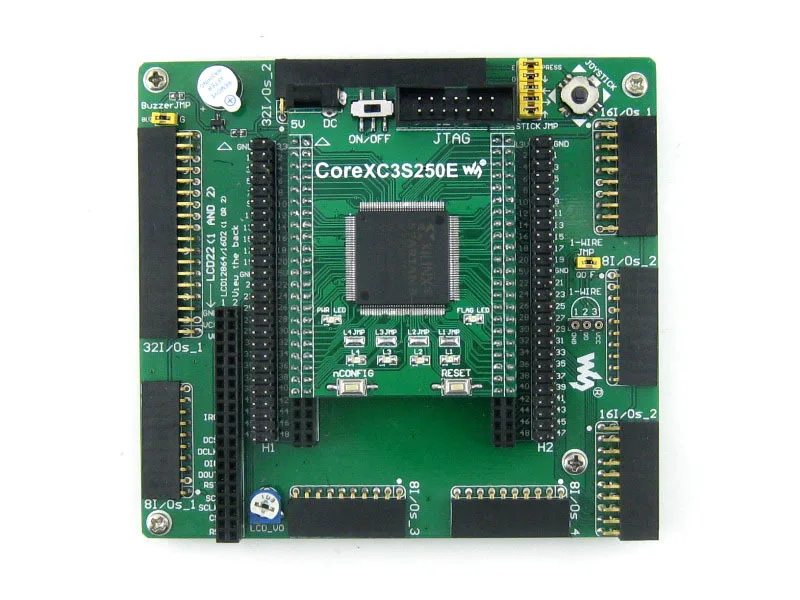

Материнская плата печатная плата для DVK601

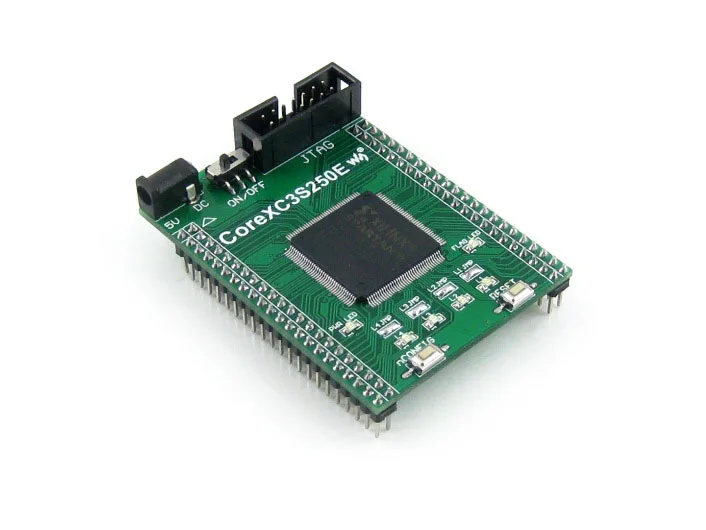

Плата core FPGA Core3S250E
Плата core FPGA Core3S250E

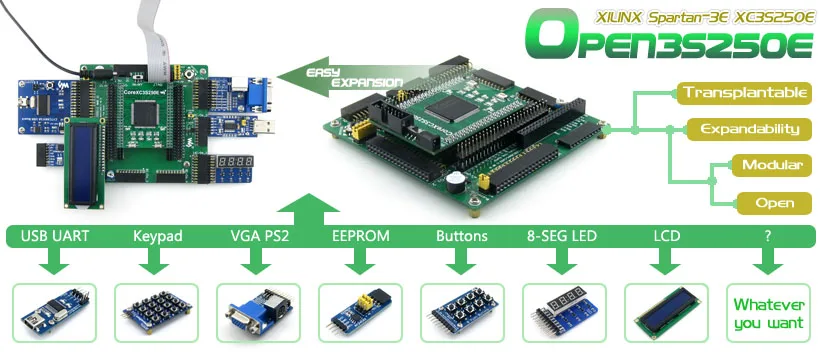

Подключение к различным периферийным устройствами
Подключение к LCD12864
Подключение к LCD1602
Подключение к плате RS232
Подключение к USB UART Board
Подключение к 8 SEG светодиодный плате
Подключение к 8 кнопкам
Подключение к 4x4 клавиатурой
Подключение к плата EEPROM
Несколько периферийных устройств, подключенных к одному интерфейсу
Подключение к плате DataFlash
Подключение к USB-плате CY7C68013A

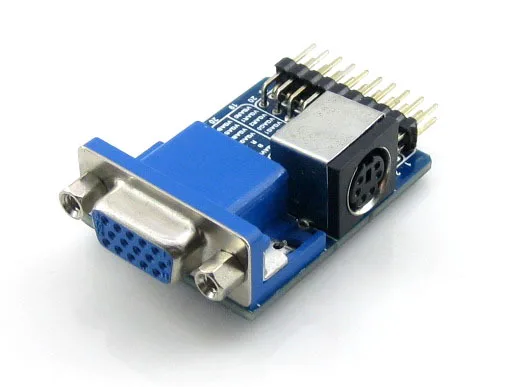

Подключение к плате VGA PS2
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание: Open3S250E не интегрирует какую-либо функцию программирования/доводки, требуется программист/дебюггер.

---

Примеры

Макетная плата Open3S250E FPGA поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать развитие вашего собственного приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL AT24CXX EEPROM I2C Y Y FM24CXX Фрам I2C Y Y AT45DBXX DATAFLASH SPI Y   PCF8563 РТК I2C Y   PCF8591 4xAD, 1xDA I2C Y   DS18B20 Температура датчик 1-проводной Y   SP3232 Последовательной связи UART Y Y SP3485 Последовательной связи UART Y Y PL2303 USB UART UART Y Y CY7C68013A USB устройство Ввода/вывода   Y Зуммер Звуковое устройство 1I/O (ШИМ) Y Y PS/2 клавиатура Вход устройства PS/2 Y Y Одной кнопки Вход устройства ---- Y Y 4x4 клавиатуры Вход устройства 8I/Os Y Y Джойстик Вход устройства 5I/Os Y Y Светодиодный Дисплей устройства ---- Y Y 8 SEG светодиодный Дисплей устройства 13I/Os Y Y Монитор с видеографической матрицей Дисплей устройства VGA Y Y Персонаж ЖК-дисплей Дисплей устройства 11I/Os Y Y Графический ЖК-дисплей Дисплей устройства 11I/Os Y Y

---

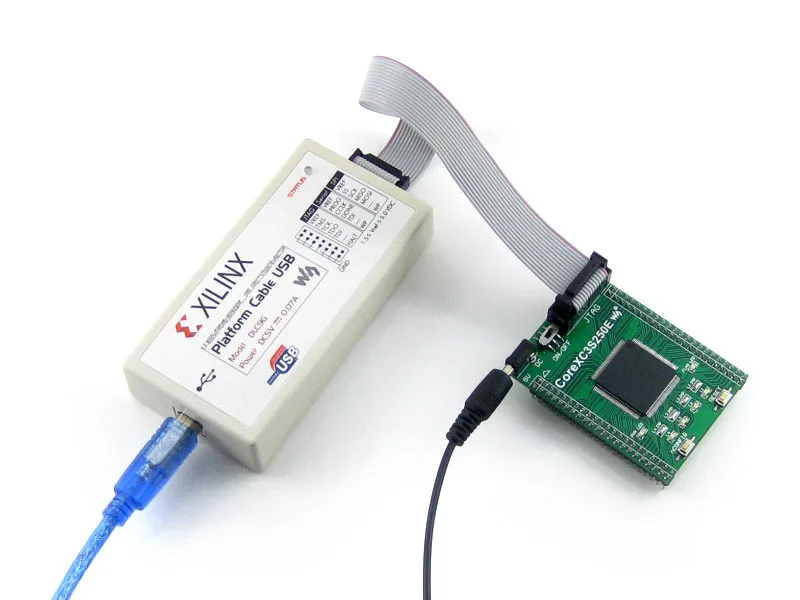

Интерфейс для гайки/программирования

Макетная плата Open3S250E FPGA объединяет интерфейс JTAG для программирования/доводки.

JTAG имена и описание сигналов Pin-код Название сигнала Описание продукта: 1 GND Заземления сигнала 2 VCC(TRGT) Цель источника питания 3 GND Заземления сигнала 4 TMS JTAG state machine control 5 GND Заземления сигнала 6 TCK Часы сигнала 7 GND Заземления сигнала 8 TDO Данных от устройства 9 GND Заземления сигнала 10 TDI Данные устройства 11 GND Заземления сигнала 12 NC   13 GND Заземления сигнала 14 NC   15 GND Заземления сигнала Джтаг заголовок

---

Развития ресурсы Соответствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8) Демонстрационный код (Verilog, VHDL) Схема (PDF) FPGA документация развития Вики:Www.wav eshare.com/wiki/Open3S250E

---

Посылка содержит

В"Стандартная посылка"И"Посылка для досок аксессуаров"Ниже представлены в комплекте.

Стандартный посылка Макетная плата Open3S250E x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1 1 2 3 4 Аксессуар Панели посылка Плата VGA PS2 x 1 PL2303 USB UART Board (mini) x 1 AT45DBXX плата DataFlash x 1 FM24CLXX FRAM Board x 1 USB-плата CY7C68013A (mini) x 1 Плата PCF8563 RTC x 1 Плата PCF8591 AD DA x 1 DS18B20 x 1 LCD12864 (3,3 V Синий Подсветка)-1 шт. LCD1602 (3,3 V Синий Подсветка)-1 шт. 8 SEG светодиодный доска х 1 8 кнопок x 1 4x4 клавиатуры x 1 USB тип A штекер в mini-B кабель x 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14
