PIC плата PIC18F4520 I/P 8 битная RISC макетная микроконтроллера = Waveshare Open18F4520



PIC плата PIC18F4520-I/P PIC18F4520 8-битная RISC PIC макетная плата микроконтроллера = Waveshare Open18F4520 Standard

Макетная плата PIC предназначена для серии PIC18F, имеет MCU PIC18F4520 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open18F4520-это макетная плата PIC, которая оснащена устройством PIC18F4520 в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с микроконтроллером PIC.

---

Что на борту

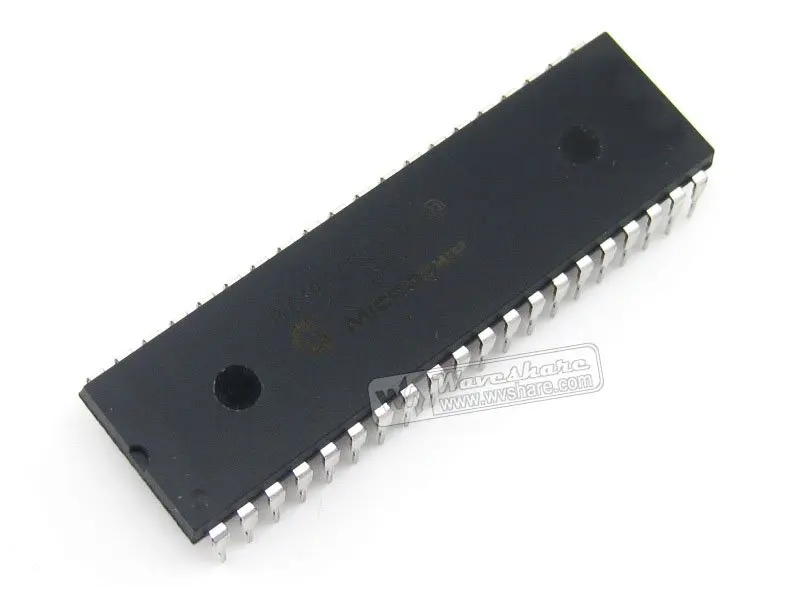

PIC18F4520-I/П:Высокая производительность PIC MCU, который характеристики: Ядро:PIC 8-bit RISC Рабочая частота:Макс. 40 МГц Рабочее напряжение:2-5,5 В Упаковка:DIP40 I/Os:36 Воспоминания:32кб Flash, 1536B RAM, 256B EEPROM Коммуникационные интерфейсы:1 x MSSP (SPI/I2C), 1 x A/E/UART, 2 x PWM, 8 x ADC Отладка/программирование:Интерфейс ICSP AMS1117-3.3:3,3 В регулятор напряжения Выключатель питания Индикатор питания Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Ключи пользователя:Для тестирования ввода/вывода и/или управления программой Джойстик:Пять позиций Кнопка сброса Зуммер Инфракрасный приемник 4 м кристаллический осциллятор 16 I/Os интерфейс | 8-битный AD интерфейс Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG LED и т. Д. Также 8-битный интерфейс AD используется для тестирования рекламы 8 Интерфейс I/Os:Для подключения комплектующих досок, использующих управление I/O, таких как 8 кнопочных кнопок, двигатель и т. Д. Интерфейс SPI:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д. I2C интерфейс:Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. 1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 упаковке), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Интерфейс UART:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д. PS/2 интерфейс:Для подключения клавиатуры PS/2 и/или мыши Графический многоцветный ЖК-интерфейс:Для подключения 2,2-дюймового многоцветного сенсорного ЖК-экрана, который использует управление SPI Персональный ЖК-интерфейс:Для подключения ЖК-дисплея типа LCD1602 (Синяя подсветка 3,3 В) 5 V DC jack Изготовленная на заказ кристаллическая розетка VCC Мощность вход/выход:Обычно используется для выхода источника питания и/или общей площадки с другой прикладной платой MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Интерфейс ICSP:Для отладки/программирования Перемычка светодиодов Перемычка для ключей пользователя Перемычка для джойстика Джемпер PS/2 Перемычка с 1 проводом Перемычка зуммера ИК-джемпер Джемпер VCC Джемпер с кристаллами Выдвижной джемпер RA4

Для перемычки 26-32:

Короткая перемычка для подключения к I/Os, используемая в коде примера; Откройте перемычку для подключения к другим пользовательским контактам через перемычки.



---

Фотографии
Open18F4520 доска для разработки
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к ЖК-дисплею
Подключение к PICkit3
Подключение к различным периферийным устройствам
Подключение к ЖК-дисплею с сенсорным экраном
Подключение к плате RS232 через UART
Подключение к USB UART Board через UART
Подключение к USB плата FIFO через интерфейс I/Os 16
Подключение к 8-SEG LED через интерфейс 16 I/Os
8 кнопок на интерфейсе 8 I/Os
Клавиатура AD на интерфейсе 8 I/Os
Подключение к плате EEPROM через I2C
Подключение к плате RTC через I2C
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к плате DataFlash через SPI
Подключение к плате Micro SD
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Open18F4520 не интегрирует какую-либо функцию отладки, требуется отладчик.
Дополнительные платы на фото не включены в стандартную упаковку Open18F4520.

---

Интерфейс ICSP

На рисунке, приведенной ниже, показаны криоуты заголовка интерфейса ICSP

---

Ресурсы для развития Сопутствующее программное обеспечение (MPLAB и т. Д.) Демонстрационный код (примеры в C) Схема (PDF) Документы по разработке изображений (спецификации и т. Д.)

Вики:Www.wav eshare.com/wiki/Open18F4520

---

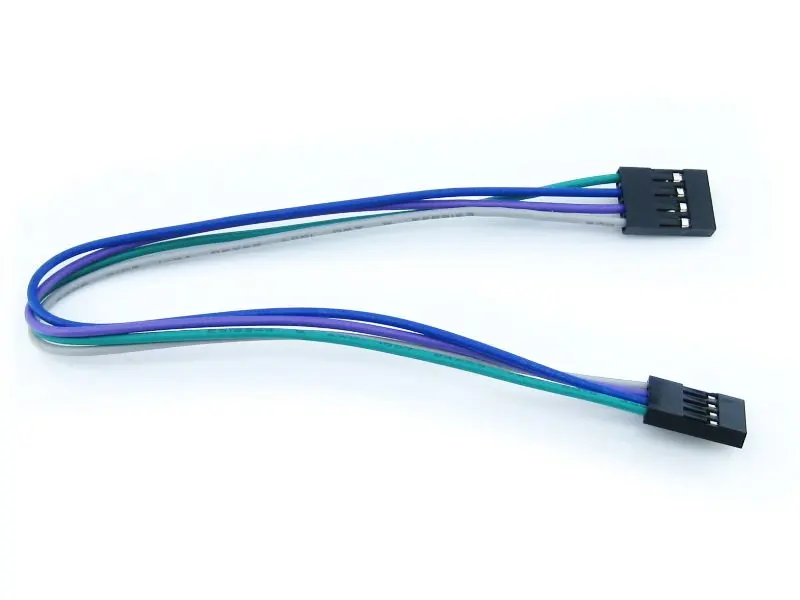

В комплект входит Open18F4520 макетная плата x 1 PIC18F4520 x 1 4-контактный провод x 2 2-контактный провод x 2 Кабель питания USB x 1 1 2 3 4 5
