XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S500E оценочный комплект + XCF04S



XILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S500E оценочный комплект + XCF04S поддержка вспышки JTAG = Core3S500E

FPGA основная плата, оснащен чипом XILINX Spartan-3E XC3S500E на борту Обзор

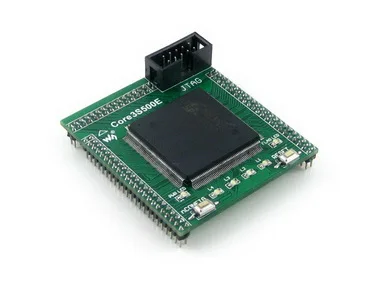

Core3S500E-это основная плата FPGA, которая оснащена устройством XC3S500E на борту, поддерживает дальнейшее расширение.

Бортовой 1 шт. XCF04S Интегрированная Базовая схема FPGA, такая как часы Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на контактных заголовках Бортовой JTAG отладка/программирование интерфейс 2,0 мм шаговый шаг, подходит для подключения к вашей системе приложений

---

Что на борту

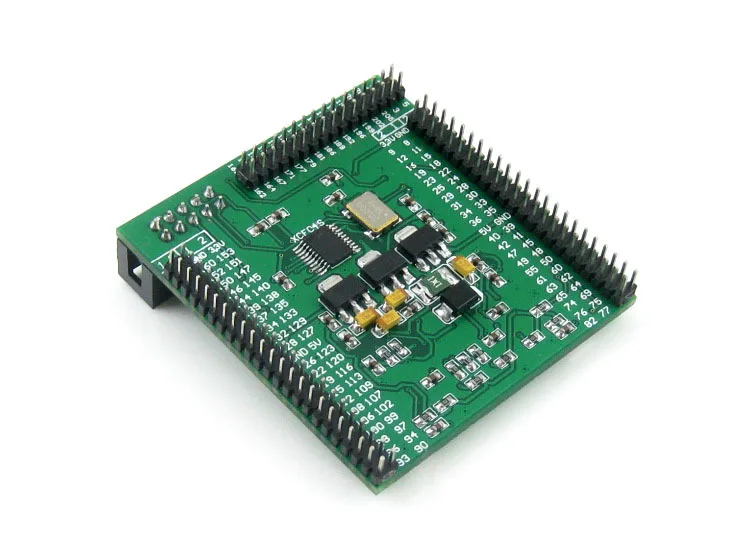

XC3S500E:Устройство XILINX Spartan-3E FPGA с функциями: Рабочая частота:50 МГц Рабочее напряжение:1,15 в ~ 3,3 В Посылка:QFP208 I/Os:116 LEs:500K RAM:360кб DCMs: 4 Отладка/программирование:Поддержка jtag AMS1117-3.3,3,3 В регулятор напряжения AMS1117-2.5,Регулятор напряжения 2,5 В AMS1117-1.2,Регулятор напряжения 1,2 В XCF04S,Встроенная последовательная флэш-память, для хранения кода Индикатор питания Светодиоды Индикатор инициализации FPGA Кнопка сброса Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания 50 м активный кристаллический осциллятор Интерфейс JTAG:Для отладки/программирования Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

---

Фотографии

---

Примечание:
Core3S500E предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.

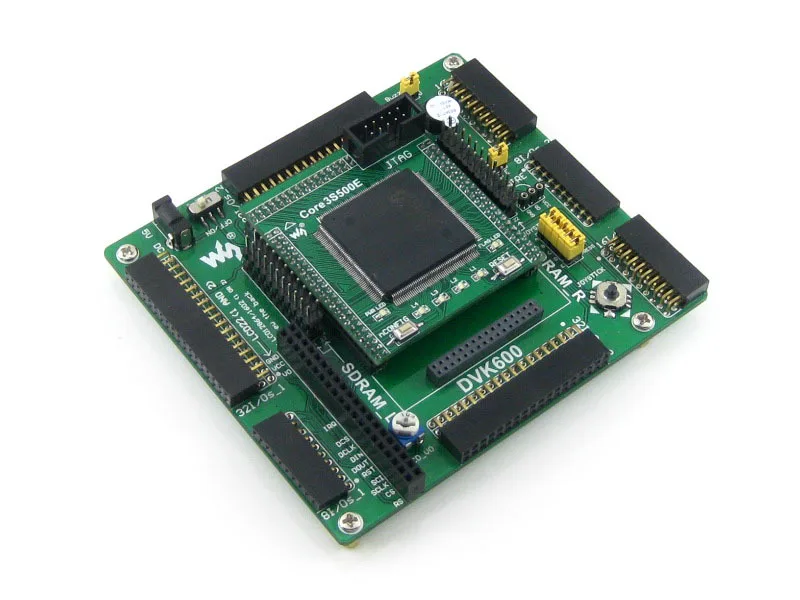

Материнская плата и программист/отладчик на фотографиях не включены в цену.

---

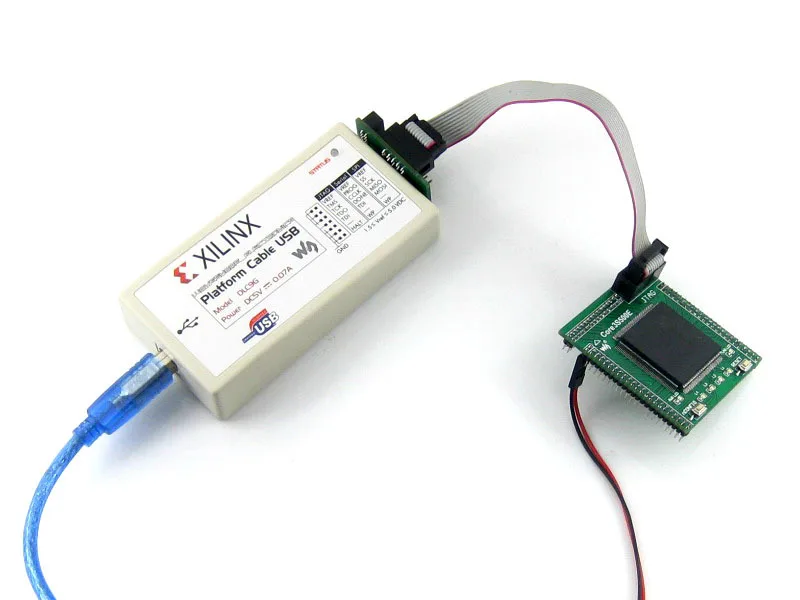

Интерфейс отладки/программирования

Основная плата Core3S500E FPGA интегрирует интерфейс JTAG для программирования/отладки.

---

Ресурсы для развития



Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8) Демонстрационный код (Verilog, VHDL) Схема (PDF) FPGA разработка документов Вики:Www.wav eshare.com/wiki/Core3S500E

---

Посылка содержит Основная плата Core3S500E x 1 1
