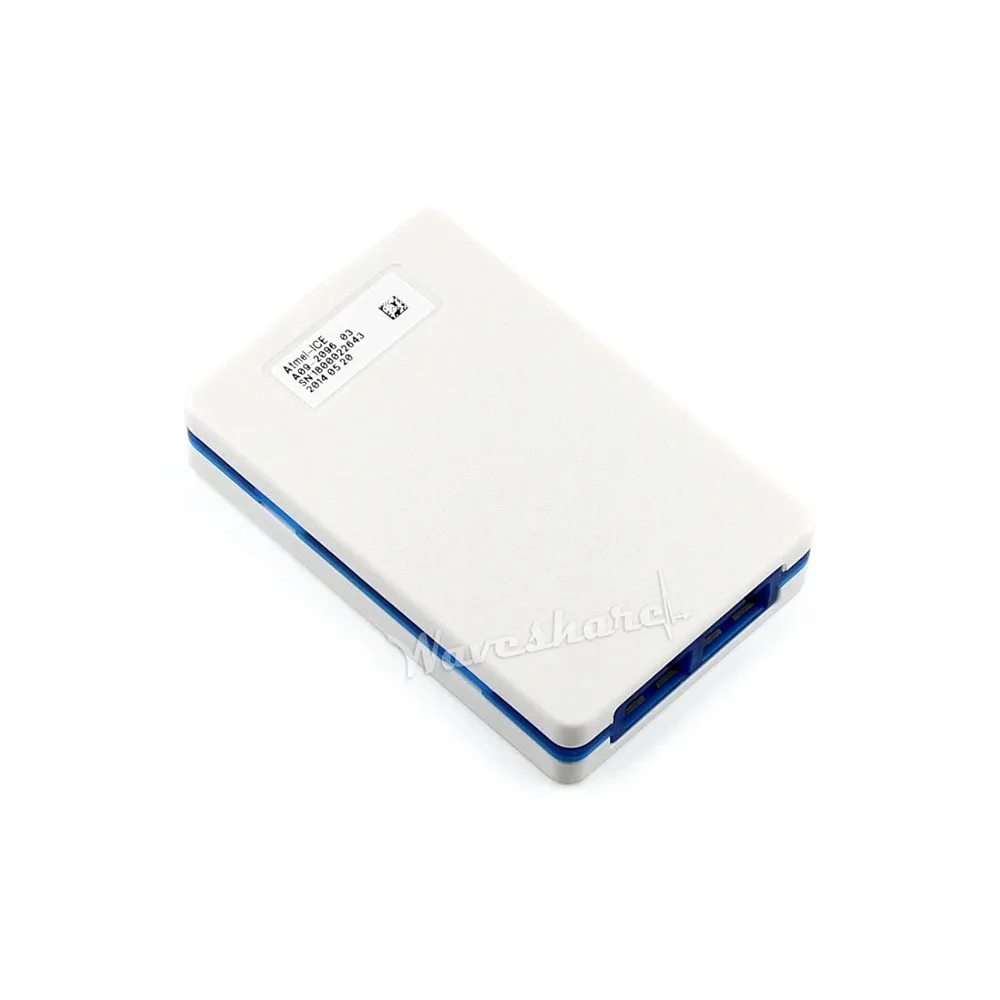

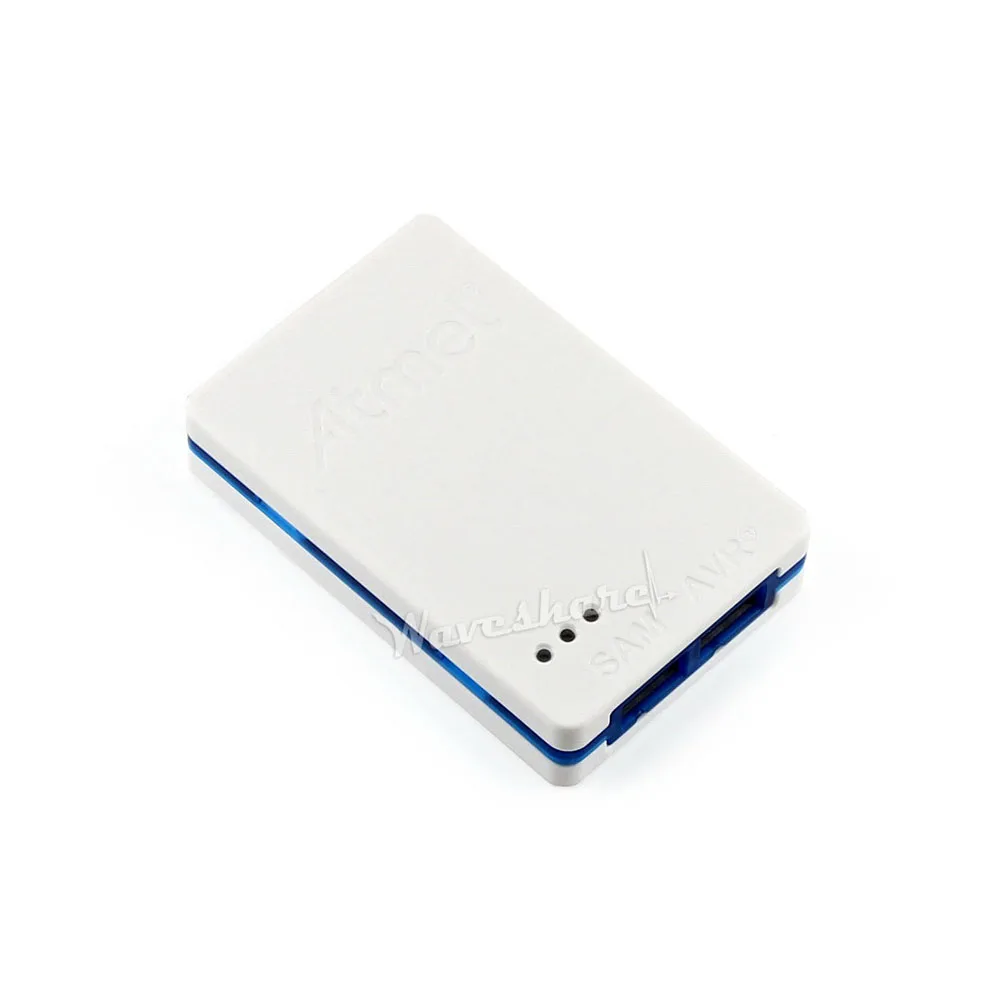

Оригинальный Atmel SAM и AVR Atmel-ICE программатор эмулятор отладки USB Поддержка JTAG SWD PDI TPI





Оригинальный Atmel SAM и AVR программист USB Atmel-ICE отладчик эмулятор Поддержка JTAG, SWD, PDI, TPI, aWire, SPI, debugWIRE

Мощный инструмент разработки для отладки и программирования микроконтроллеров Atmel SAM и AVR Обзор

Atmel-ICE является мощным инструментом разработки для отладки и программирования Atmel ARM®Cortex®-M на основе Atmel SAM и AVR®Микроконтроллеры с возможностью отладки на чипе.

Ключ Особенности Поддержка JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE интерфейсов Полная отладка исходного уровня в Atmel Studio Поддерживает все встроенные аппаратные точки останова в целевом микроконтроллере (количество зависит от модуля OCD в цели) До 128 точек останова программного обеспечения 1,62 до 5,5 V цель операции Питаемые через USB порт Предоставляет ARM Cortex отладки разъем (10-контактный) Распайка и AVR JTAG разъем Распайка Поддерживает программное обеспечение Идеально поддерживает Atmel Studio 6,2 или более высокую версию Непосредственно поддерживает ICC8AVR или более высокую версию Поддерживает программирование шестигранных файлов, генерируемых ICCAVR, CVAVR, IAR и т. д. Поддерживаемые устройства Программирование и чип отладки всех устройств Wi-Fi Atmel AVR 32-битный mcu с обеих JTAG и awire интерфейсов Программирование и отладка на чипе всех Atmel AVR XMEGA®Семья устройств на обоих JTAG и PDI 2-проводной интерфейсов JTAG и SPI программирования и отладки всех устройств Wi-Fi Atmel AVR 8-разрядные микроконтроллеры с окр поддержка по обе JTAG или debugWIRE интерфейсов Программирование и отладка всех устройств Atmel SAM ARM Cortex-M на основе MCUs на интерфейсах SWD и JTAG Программирование всех Atmel tinyAVR®8-разрядные микроконтроллеры с поддержкой ТПИ интерфейс

Для получения более подробной информации, пожалуйста, посетите Wechat

Технические характеристики Интерфейс напряжения 1,62 в ~ 5,5 В Джтаг часы 32 кГц ~ 7,5 МГц PDI часы 32 кГц ~ 7,5 МГц DebugWIRE baudrate 4 кбит/с ~ 0,5 Мбит/с Awire baudrate 7,5 кбит/с ~ 7 Мбит/с SPI часы 8 кГц ~ 5 МГц SWD часы 32 кГц ~ 2 МГц Интерфейс PC USB 2,0 высокая скорость Фото   Физических интерфейсов

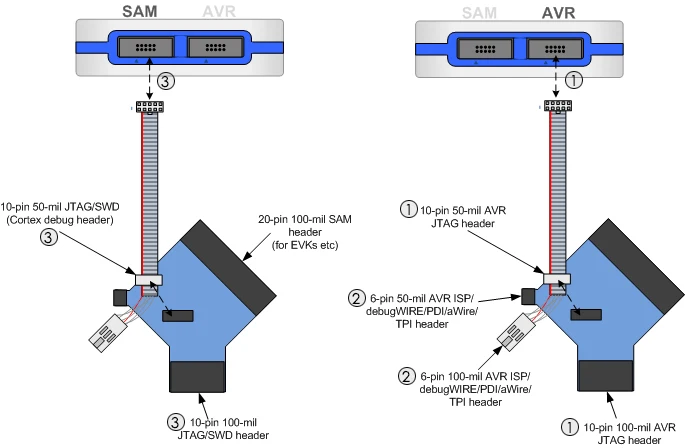

Варианты подключения Atmel-ICE

Примечание: При подключении платы адаптера к цели, пожалуйста, обратите внимание на булавку 1 (указанную в белой точке или квадратной припоя).

1.10-контактный AVR JTAG заголовка

2.6-pin AVR ISP/debugWIRE/PDI/awire/ТПИ заголовка

SPI/debugWIRE
PDI
Awire
ТПИ

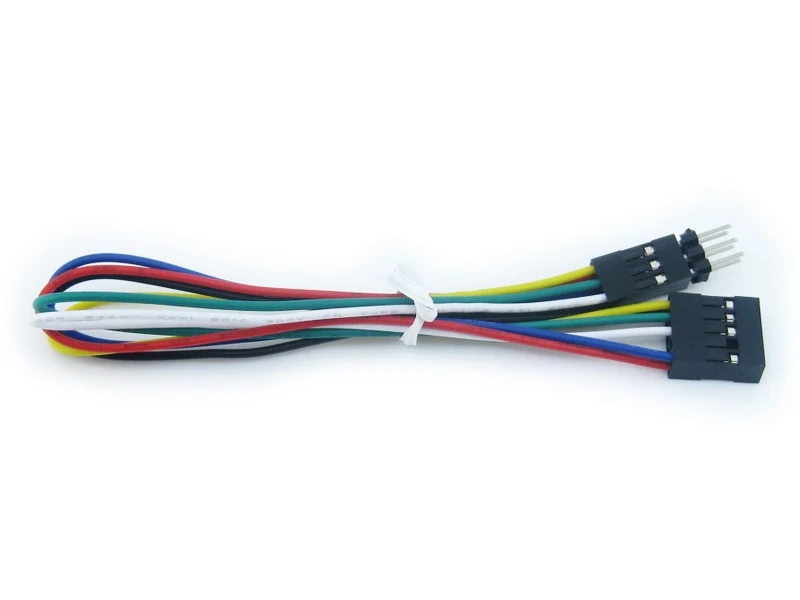

10-контактный AVR ISP заголовок также доступен через наш дополнительный Бесплатная 6-pin к 10-контактный ISP кабель

3.10-контактный Сэм JTAG/SWD заголовок

  Развития ресурсы

Вики:Www.wav eshare.com/wiki/Atmel-ICE

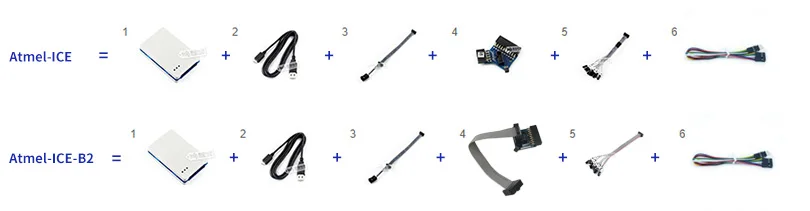

Гид по выбору

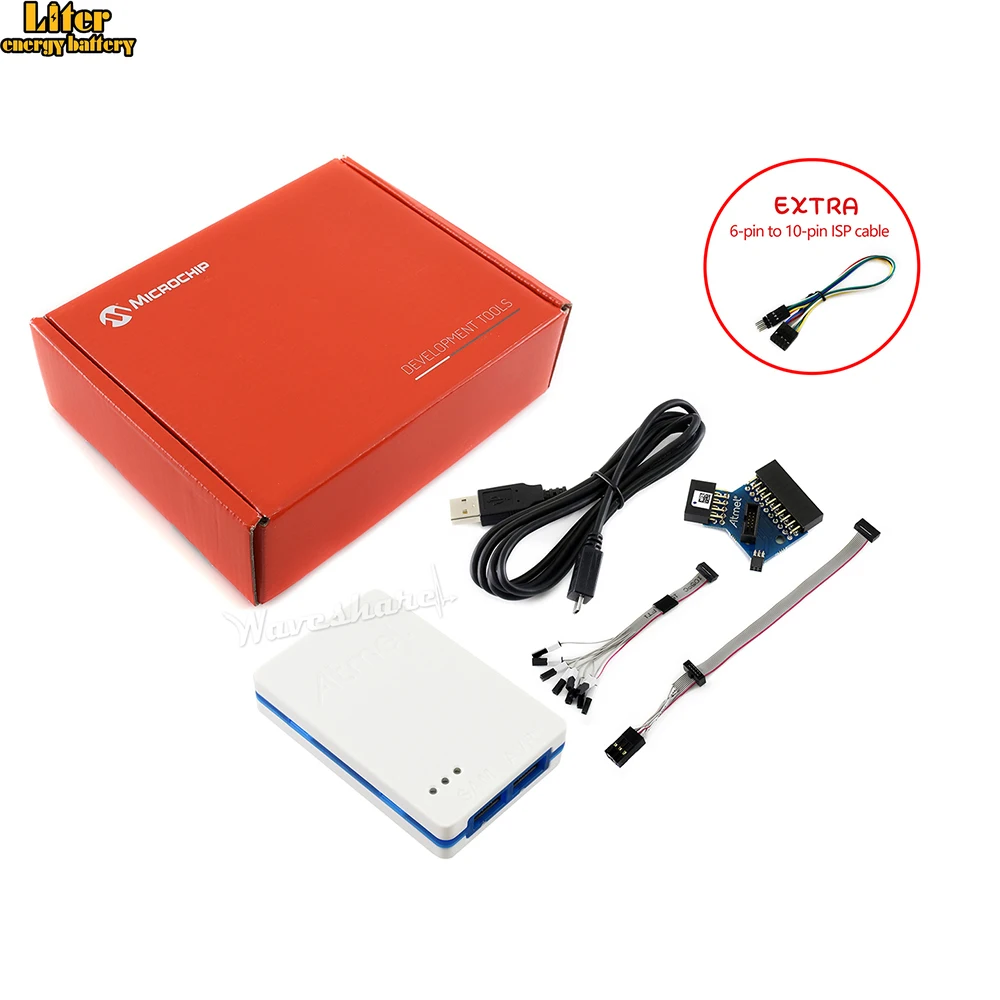

Atmel-лед: включает в себя все на официальный atmel-лед (полный комплект), и дополнительная Бесплатная 6-pin к 10-контактный ISP кабель

Atmel-ICE-B2: включает в себя все в официальном базовом наборе Atmel-ICE, и больше адаптеров и кабелей из Waveshare, обеспечивает те же функции, что и полный набор Atmel-ICE по более низкой цене

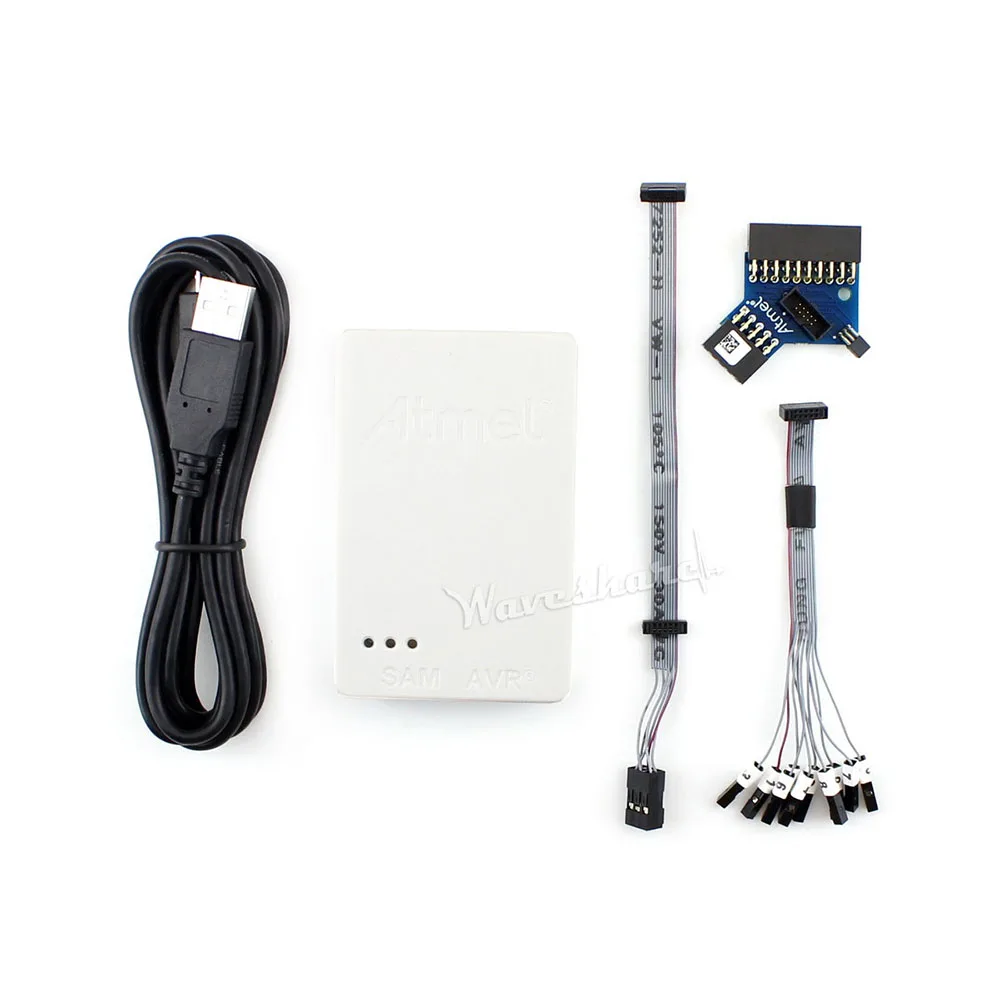

Посылка содержит Атмель-ледяной блок × 1 USB кабель (1,8 м, высокоскоростной micro-B) × 1 шт. Плата адаптера, содержащих В переменного тока, 50-mil AVR, 100-mil AVR/SAM и 100-mil 20-контактный разъем адаптеров SAM × 1 шт. IDC плоский кабель с 10-контактный В переменного тока, 50-разъем mil и 6-pin 100-разъем mil × 1 шт. 50-mil 10-контактный мини-кальмар кабель с 10x100-mil гнезда × 1 6-pin к 10-контактный ISP кабель (за дополнительную плату Свободное вспомогательное оборудование от Waveshare) × 1 шт. Для детей от 1 года до 5 лет 6
