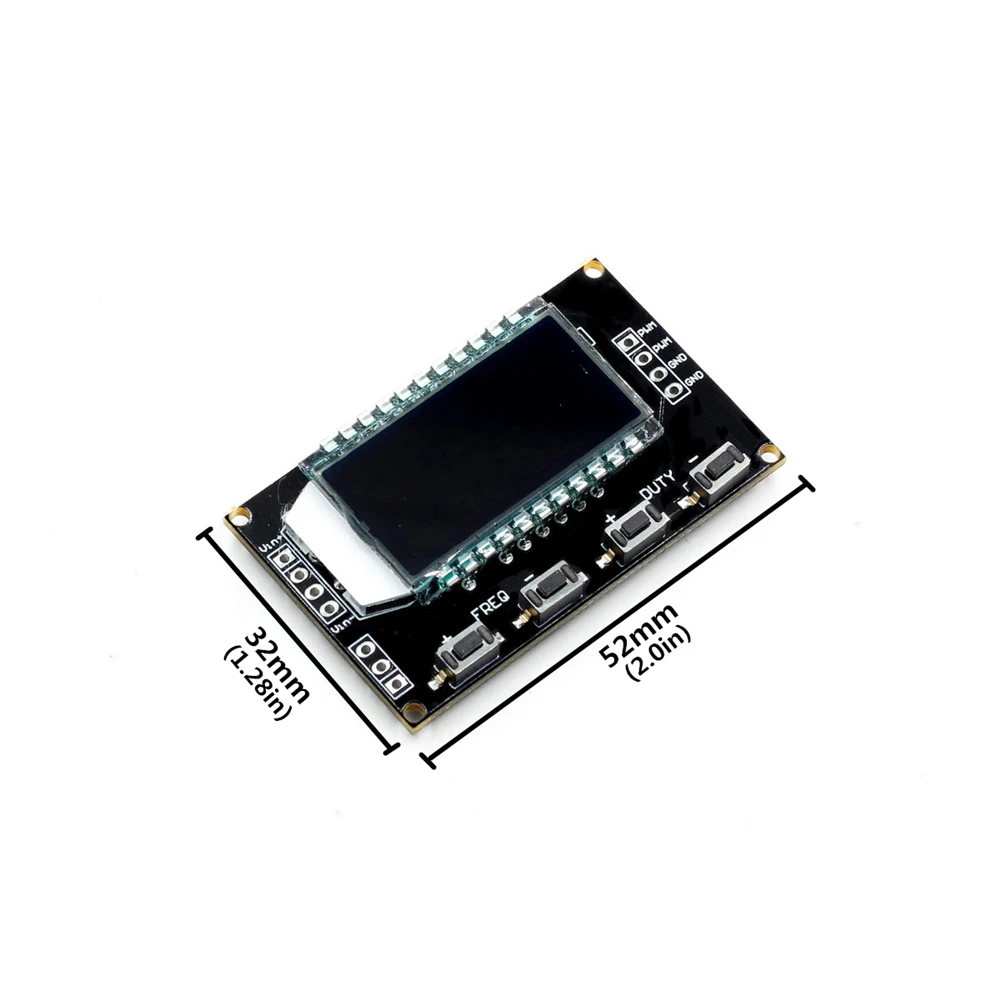

Модуль генератора сигналов 1 Гц 150 кГц регулируемый ШИМ импульсный генератор

Модуль генератора сигналов 1 Гц 150 кГц регулируемый ШИМ импульсный генератор

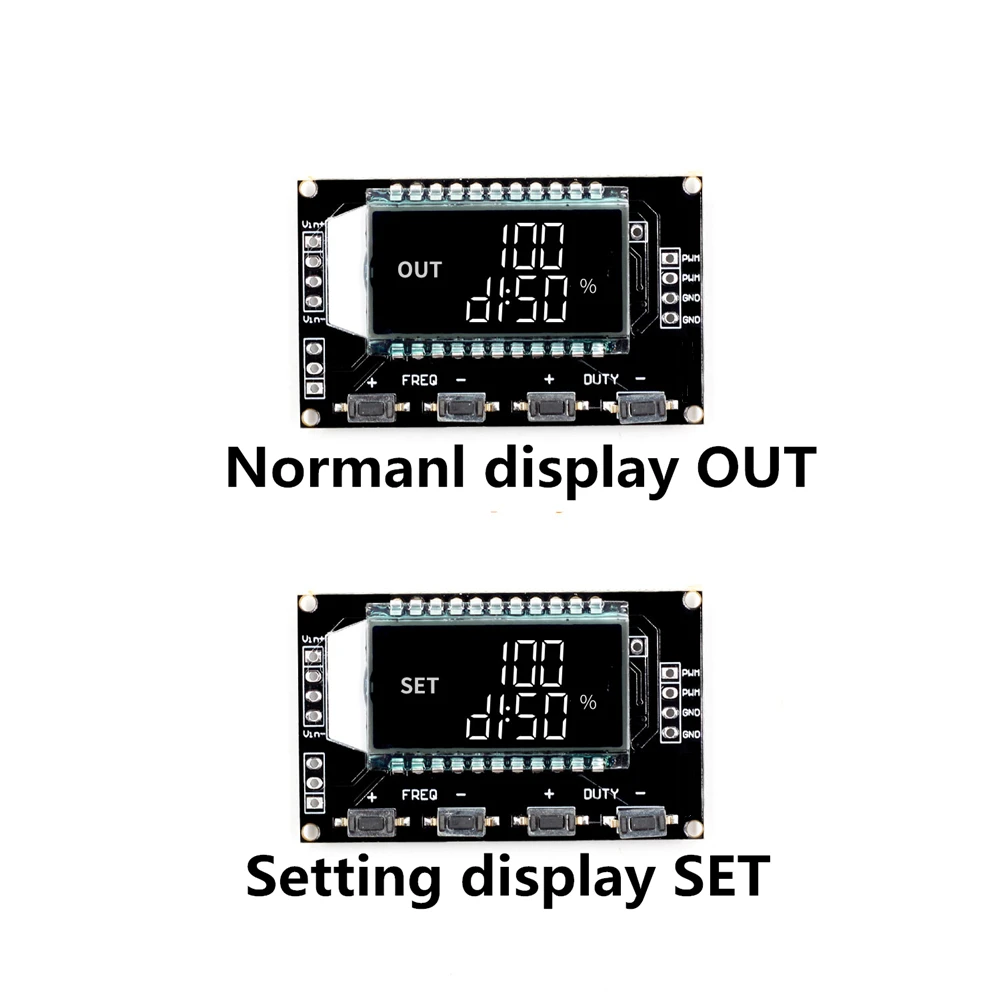

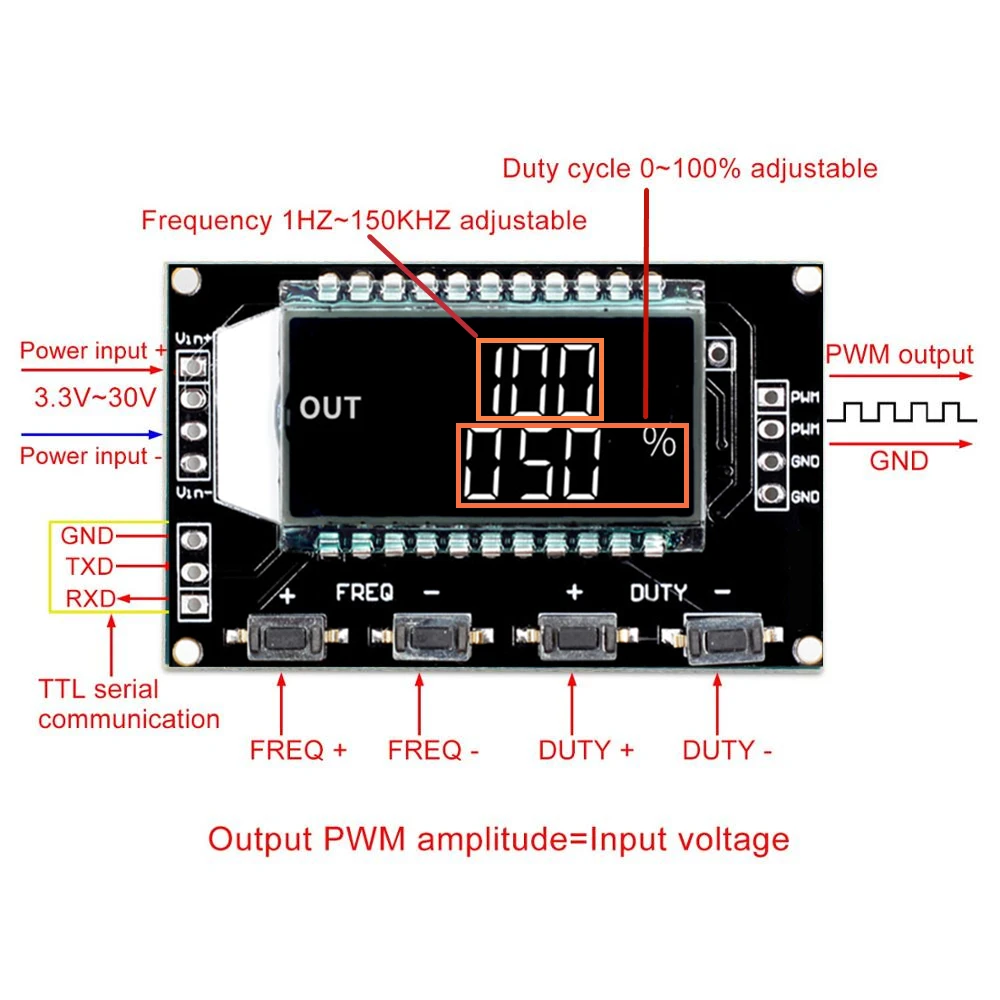

Особенности: Поддержка последовательного действия Широкий диапазон частот, высокая точность ЖК-дисплей может отображать частоту и долгий режим, легко открывать Выход из трехканальный «ШИМ в одно и то же время, Регулируемая частота, 3-канальный блок питания Выходная частота, коэффициент заполнения могут регулироваться независимо, подходит для большинства случаев Технические характеристики: 1. Рабочее напряжение 3,3 ~ 30 В; 2. Частотный диапазон 1 Гц ~ 150 кГц; 3. Точность частоты: в каждом диапазоне Точность составляет около 2% 4. Мощность нагрузки сигнала: выходной ток может быть около 5 ~ 30 мА 5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное 6. Температура окружающей среды:-20 ~ + 70 ° В первую очередь. Описание модуля Трехканальный ШИМ выводится, широкий частотный диапазон и коэффициент работы можно регулировать независимо Частота делится на четыре области, автоматическое переключение: 1. ХХХ (без знака запчения): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц; 2.X.XX (десятичная дробь находится в сотне): шаговое устройство 0,01 кГц, диапазон: 1,00 кГц ~ 9,99 кГц; 3.X.XX (десятичная дробь находится в десятке): шаговое устройство 0,1 кГц, диапазон: 10,0 кГц ~ 99,9 кГц; 4.X.X.X (десятичная дробь находится в одном месте):1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц; Например, частотный дисплей: 100 отражает Пульс 100 Гц; 1,01 представляет импульсный сигнал 1,01 кГц; 54,1 представляет собой Пульс 54,1 кГц 1.2.4 представление импульса 124 Гц Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 %. Все параметры setted up могут быть автоматически сохранены в случае отключения питания. Во-вторых. Параметр настройки Модуль имеет 8 автономных клавиш, используется для установки частоты и коэффициента службы, поддержка короткого нажатия (увеличение или уменьшение единицы) и длительного нажатия (быстрое увеличение или уменьшение), очень просто, установите параметры автоматического сохранения, потери мощности. 3-Way duty ratio кнопка может быть нажата в то же время, регулировка в режиме реального времени, жидкокристаллический дисплей-это последняя кнопка duty ratio, в режиме реального времени очень сильная, может использоваться в качестве простого сканирования нескольких дорожных коэффициентов. В-третьих, сфера применения: 1. Используется в качестве генератора сигналов квадратной волны для генерации сигнала квадратной волны для разработки и использования экспериментов 2. Используется для генерации сигнала квадратной волны для управления водителем двигателя; 3. Генерирование регулируемых импульсов для использования MCU; 4. Генерация регулируемого импульса, схема управления (скорость затемнения ШИМ и другие приложения). Forth.UART серийная команда Скорость передачи данных: 9600 бит/с длина данных: 8 Остановка биты: 1 Контрольные цифры: нет Регулятор давления газа: Нет 1. Установите частоту ШИМ “F101”: установленная частота 101 Гц (001 ~ 999) “F1.05”: установленная частота 1,05 кГц (1,00 ~ 9,99) “F10.5”: установленная частота 10,5 кГц (10,0 ~ 99,9) “F1.0.5”: установленная частота 105 кГц (1.0.0 ~ 1.5.0) 2. Установите коэффициент работы ШИМ "DX:YYY": набор PWM Передаточное отношение х: (1 ~ 3) Серийный номер PWM, YYY: (000 ~ 100) Передаточное отношение; Например d1:050, установите 1-й PWM коэффициент нагрузки до 50% 3. Считывание параметров настройки Отправьте "Чтение" для чтения параметров настройки. Формат Сообщений: F156,D1:052,D2:059,D3:058, Возврат: вниз Комплект не удалось вернуть: осень Размер: 5.5x3.8 см/2.17x1.50inch Примечание: Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ Из-за разницы между различными мониторами, изображение может не отражать фактический цвет изделия. Спасибо!
