Плата STM32 модель STM32F407ZxT6 ARM Cortex M4 плата разработки STM32F4 серии плат = стандартный





STM32 плата STM32F407ZxT6 ARM Cortex-M4 Development Board STM32F4 Series Board = Open407Z-C Standard



Плата разработки STM32 предназначена для MCU STM32F407ZxT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

Open407Z-C-это разработочная плата STM32, предназначенная дляSTM32F407ZxT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore407Z.

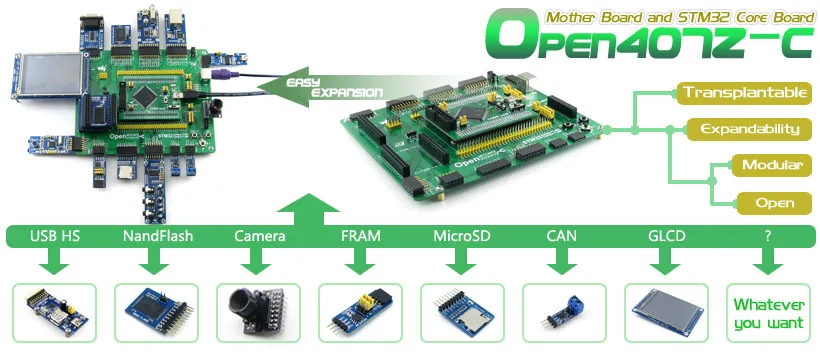

Open407Z-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

---

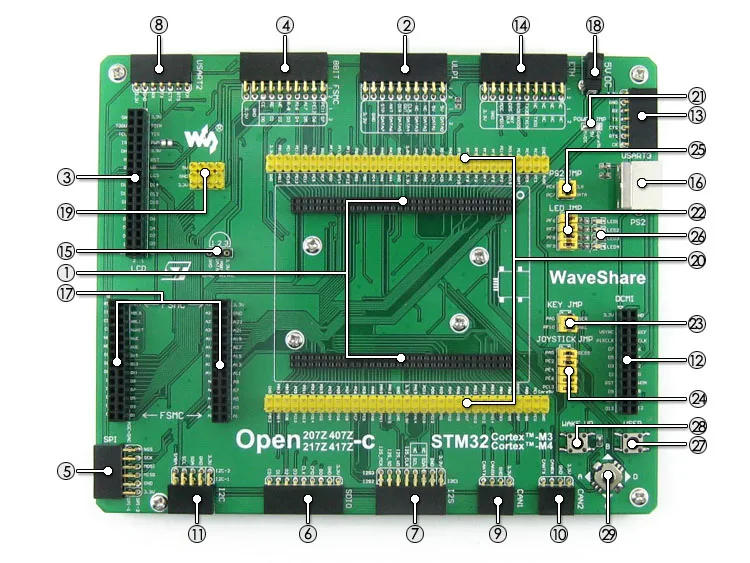

Что на материнском доске

MCU разъем основной платы:Для легкого подключения основной платы MCU ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F407Z интегрирует USB HS контроллер без какого-либо устройства PHY) 16-бит FSMC + SPI интерфейс:Для подключения сенсорного ЖК-экрана 8-битный ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д. Интерфейс SPI1 / SPI2 + AD / DA Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. Также для подключения AD/DA модуля, благодаря альтернативной функции SPI1 AD/DA SDIO интерфейс:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI I2S2 / I2S3 / I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. CAN1 интерфейс:Для подключения может модуль CAN2 интерфейс:Для подключения может модуль Интерфейс I2C1 / I2C2:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), FRAM (FM24CLxx) и т. д. DCMI интерфейс:Для подключения камеры модуль UART3 интерфейс:Легко подключается к RS232, USB к 232 и т. Д. Интерфейс Ethernet:Легко подключается MCU к сети ethernet с помощью дополнительного модуля ethernet Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковке), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши 16-бит ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NorFlash, SRAM и т. д. 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:Все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Мощность ОСП 5 в постоянного тока: питание от 5 в постоянного тока Core5V: питание от основной платы MCU Светодиоды джемпер Ключ пользователя/перемычка кнопки пробуждения Джойстик джемпер PS/2 джемпер Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя Джойстик:Пять положений

Для Джемперы 22-25:

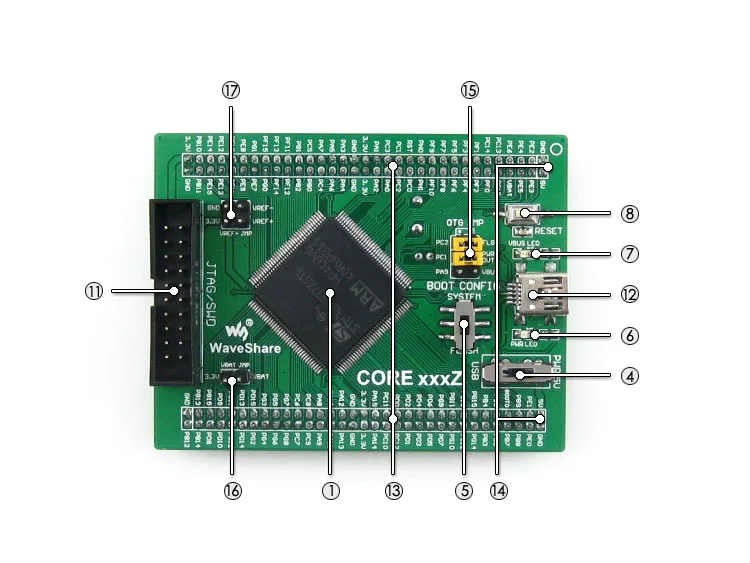

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки Что на Core407Z

STM32F407ZxT6 (STM32F407ZET6 по умолчанию):Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный набор инструкций по одноциклу DSP Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Рабочее напряжение:1,8 V-3,6 V Комплект поставки:LQFP144 Память:512кб/1024кб вспышка, 192 + 4кб SRAM MCU интерфейсы связи: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN Высокоскоростное/полноскоростное устройство USB 2,0/хост-контроллер/OTG с выделенным DMA, ULPI и на чипе полноскоростной PHY-1 шт. 1x10/100 Ethernet MAC 1x8 до 14 бит параллельный интерфейс камеры AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит) Отладки/программирования:Поддерживает интерфейсы JTAG/SWD (последовательный Провод Отладки), поддерживает IAP AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения MIC2075 (на нижней стороне):Бортовое USB устройство управления питанием Импульсный источник питания,Питание от 5Vin или USB подключения Режим загрузки переключатель,Для настройки BOOT0 pin-код Индикатор питания VBUS LED Кнопка сброса 8 м кристаллический осциллятор (на нижней стороне) 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования USB интерфейс В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32 Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель MCU булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG Usb-хост/OTG джемпер Короткий Джемпер при использовании usb-хоста/OTG Откройте перемычку для отключения от порта ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору VREF Перемычка выбора Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

---

Фото

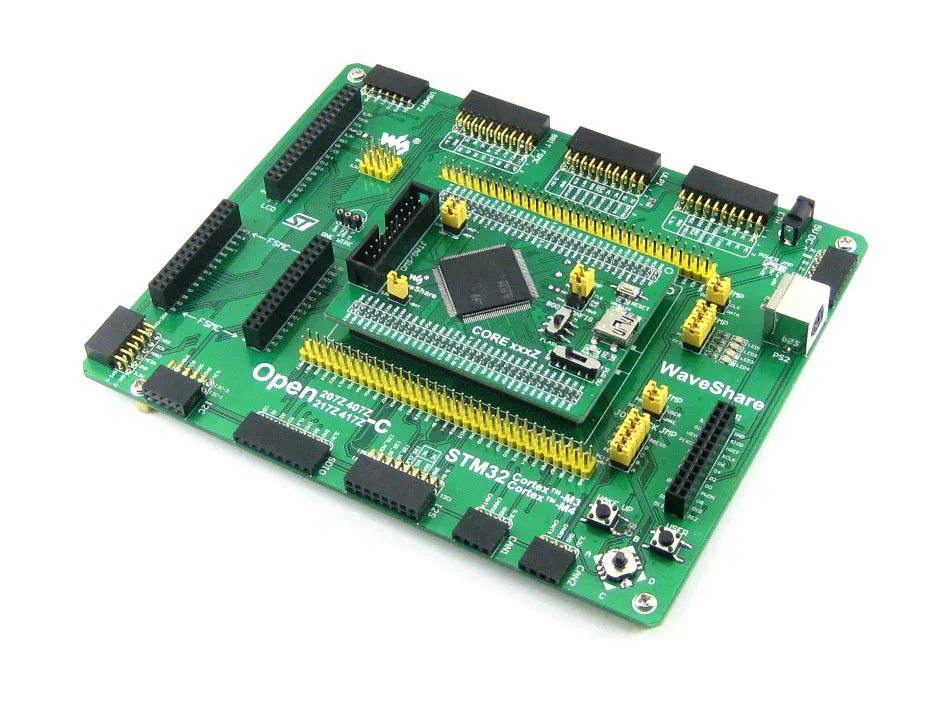

Open407Z-C макетная плата
Open407Z-C макетная плата
Open407Z-C панель для разработки

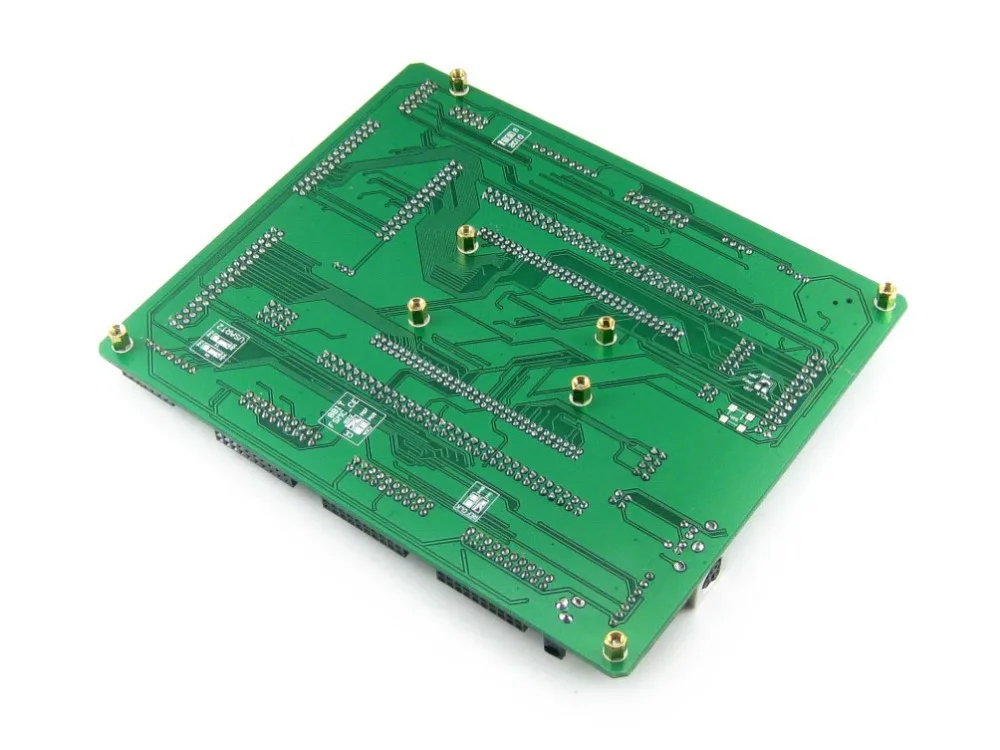

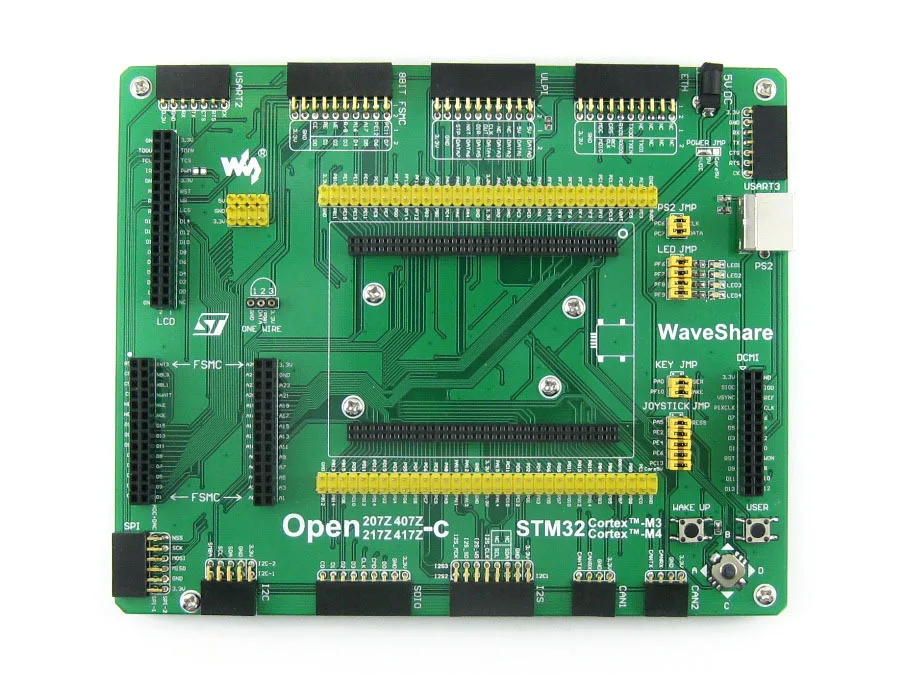

Open407Z-C материнская плата печатная плата
MCU основной плате Core407Z
MCU основной плате Core407Z

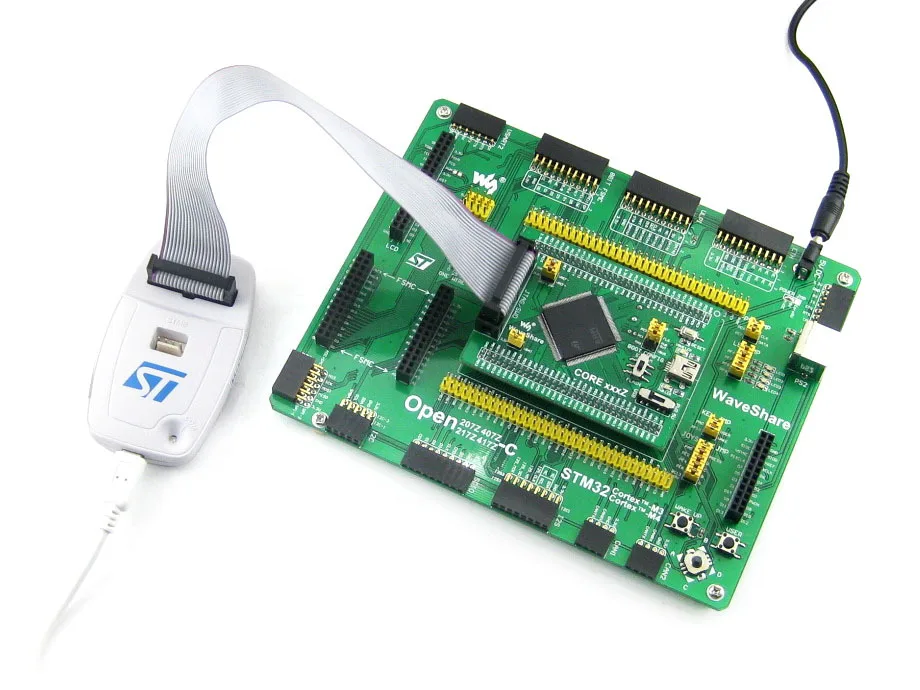

Подключение к отладчик
Подключение к различные периферийные устройства
Open407Z-C мкс/OS-II (1)
Open407Z-C мкс/OS-II (2)
Open407Z-C мкс/OS-II (3)
Open407Z-C мкс/OS-II (4)
Подключение к usb-устройству через кабель OTG
Подключение к USB3300 USB HS плате
Подключение к UDA1380 доска
Подключение к плате камеры OV7670
Подключение к RS232 доска
Подключение к RS485 доска
Подключение к USB UART Board
Подключение к может доска
Подключение к 8 кнопкам
Подключение к 5 клавиатуре IO
Подключение к AD клавиатуры
Тестовая плата на AD/DA порт
Подключение к Фрам доска
Многофункциональный периферийный модуль I2C, подключенный к шине I2C
Подключение к DataFlash доска
Подключение к MP3 плате VS1003B
Подключение к NRF24L01 RF плате
Подключение к плате для хранения Micro SD
Подключение к NandFlash Board
Подключение к NorFlash Board
Подключение к SRAM доска
Подключение к сети Ethernet
Подключение к любой вспомогательной плате, которая вам нужна

---

Примечание:
Open407Z-C поддерживает программирование через STM32 UART bootloader, в упаковке также предусмотрена плата аксессуаров USB в UART.
Open407Z-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

---

  Open407Z-C макетная плата x 1 PL2303 USB UART Board (mini) x 1 Usb-разъем типа A для мини-кабеля типа B x 1 Штепсельная Вилка USB типа A для мини-кабеля типа B x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1 Руководство пользователя CD x 1 1 2 3 4 5 6 7 8
