Системная плата STM32 STM32F407IGT6 MCU с IOs USB Ethernet NandFlash макетная = XCore407I (макетная STM32) (NandFlash)



STM32 доска STM32F407IGT6 MCU основной плате, с прошивкой, USB, Ethernet, NandFlash Cortex-M4 STM32 макетная плата = XCore407I



Основная плата STM32 MCU, STM32F407IGT6, IO expander, USB HS/FS, Ethernet, NandFlash Обзор

XCore407I-это основная плата STM32 MCU, которая имеетSTM32F407IGT6На борту самолета.

Часы, управление питанием от USB Встроенные устройства: USB HS PHY,Ethernet PHY,1G бит NandFlash Разъемы: USB HS (mini / type A), USB FS (mini), Ethernet (RJ45) Все условия холостой I/O порты доступны на штырьковые наконечники 2,0 мм штыревой разъём шаг, меньшего размера, легче для интеграции системы пользователя

---

Что на плате

STM32F407IGT6:Высокая производительность STM32 MCU, который имеет: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный комплект из одного цикла DSP инструкции Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP176 Память:1024kB Flash, 192 + 4kB SRAM Интерфейсы связи MCU: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростной/полноскоростной устройство от перенапряжения/хост/OTG USB флэш накопитель контроллер с выделенной DMA, ULPI и чип полноскоростной PHY 1x10/100 Ethernet MAC Параллельный интерфейс камеры от 8 до 14 бит, 1 шт. AD и DA конвертеры:3 x AD (12 бит, 1 мкс, shares 24 канала); 2 x DA (12 бит) Исправление/программирование:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP MIC2075-2,Встроенное устройство управления питанием USB FS AMS1117-3.3,3,3 V регулятор напряжения K9F1G08U0D,1G бит NandFlash DP83848,Ethernet PHY MIC2075-1,Встроенное устройство управления питанием USB HS USB3300,USB HS PHY Выключатель питания,Питание от 5Vin или USB подключения Переключатель режима загрузки,Для настройки pin BOOT0 Мощность индикатор USB FS светодиодный USB HS светодиодный Кнопка сброса Кристалл 8 м,Часы с микроконтроллером, позволяют MCU работать с более высокой скоростью за счет увеличения частоты Кристаллы 24 м,USB3300 часы Кристалл 50 м,DP83848 часы 32,768 K кристалл,Для внутреннего RTC с калибровкой Разъём Ethernet Мини-разъем USB FS Мини-разъем USB HS Разъем USB HS типа A Расширитель MCU pins,Дополнительные разъемы для расширения доступны для VCC, GND и всех портов idle I/O USB OTG/HOST jumper Джемпер VREF/VBAT Соединение для пайки, выбор Ethernet I/O USB HS I/O выбор паяльного соединения PDR выбор паяльного соединения:1,8-3,6 V, -40 ~ 105 по Цельсию или 1,7-3,6 V, 0 ~ 70 Градусов по Цельсию

---

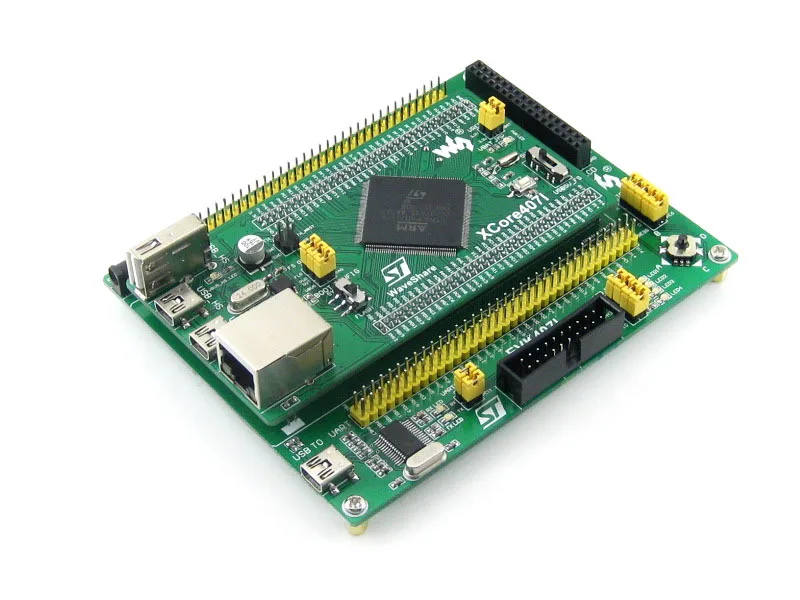

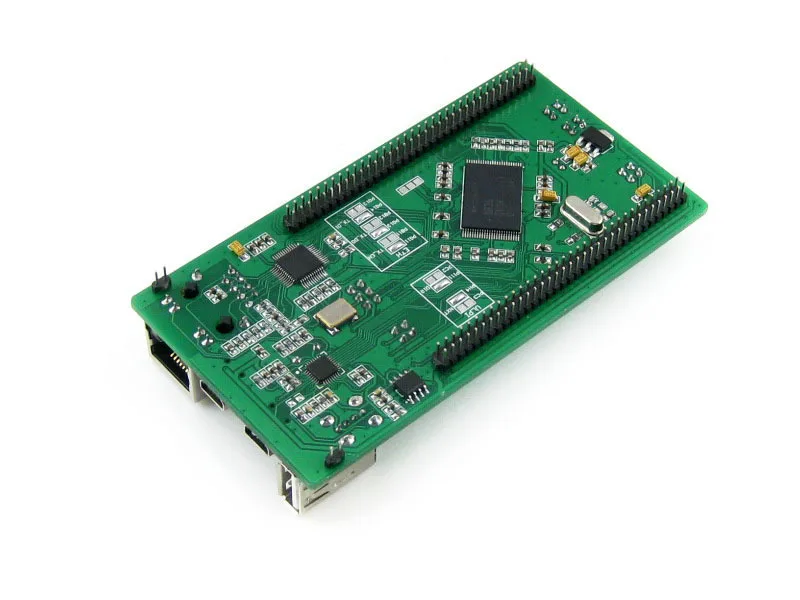

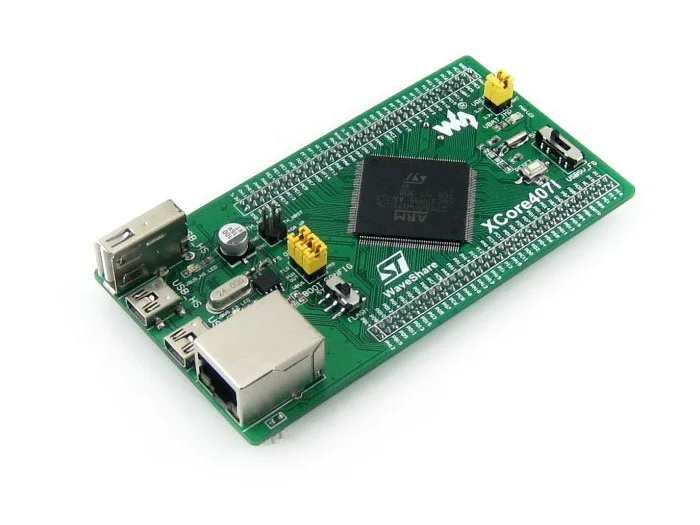

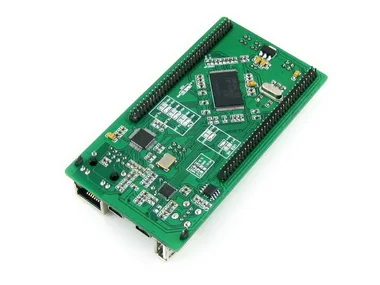

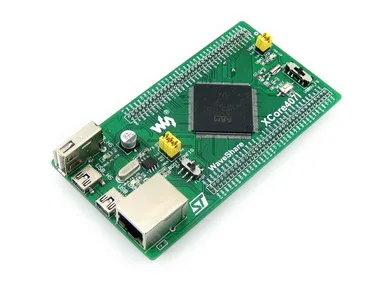

Фото

---

Примечание:
XCore407I не интегрирует интерфейс программирования/доводки.

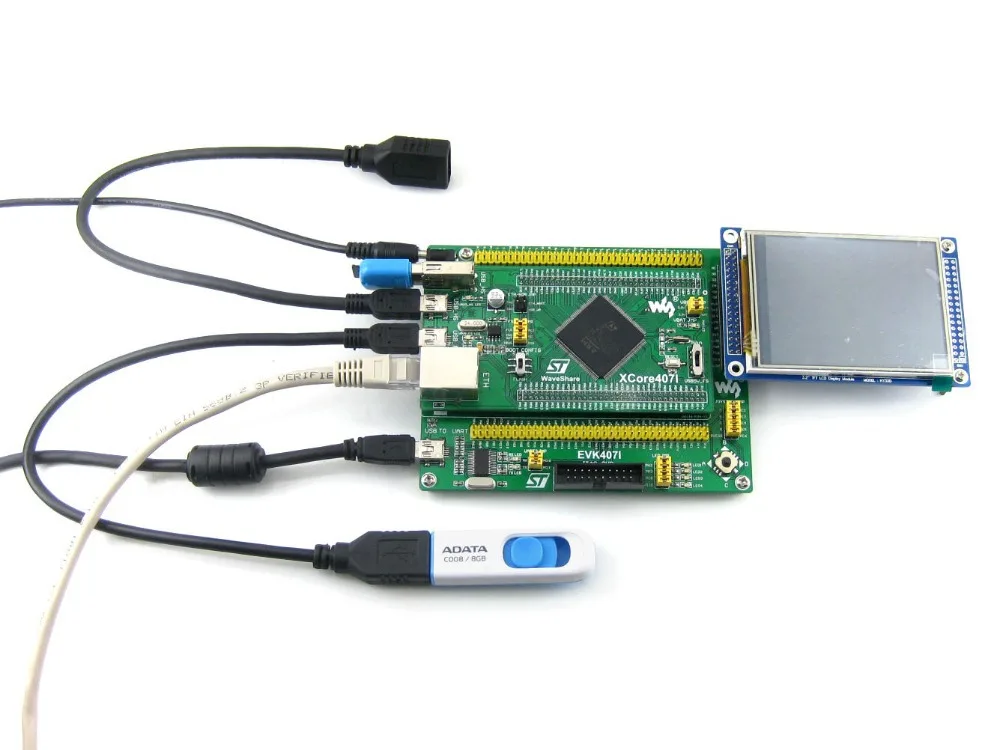

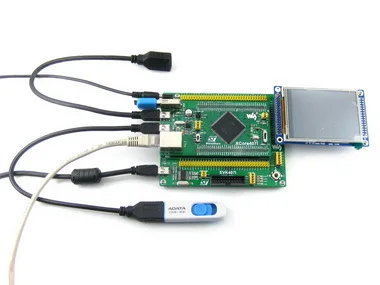

Материнская плата и аксессуары на фотографиях не включены в цену.

---

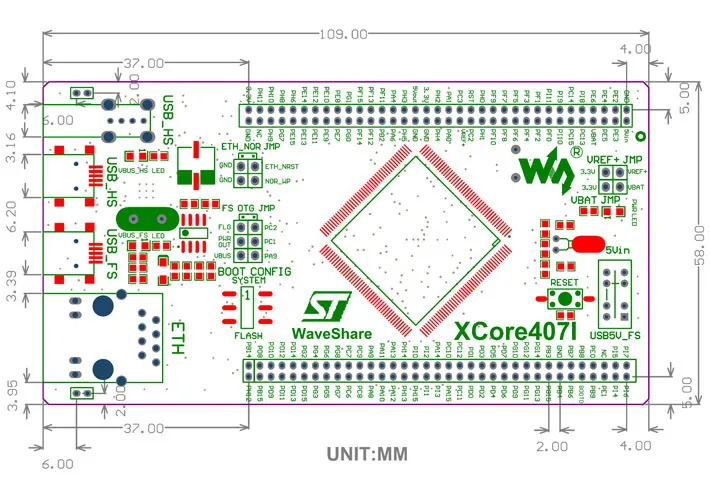

Размеры

---

Развития ресурсы

Макетная плата XCore407I STM32 поставляется с компакт-диском для руководства пользователя, включая компоненты для разработки, указанные ниже:

Соответствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) Разработка документов

---

Посылка содержит Макетная плата XCore407I x 1 Кабель USB type-A-Mini-B x 1 Руководство пользователя CD x 1 1 2 3
