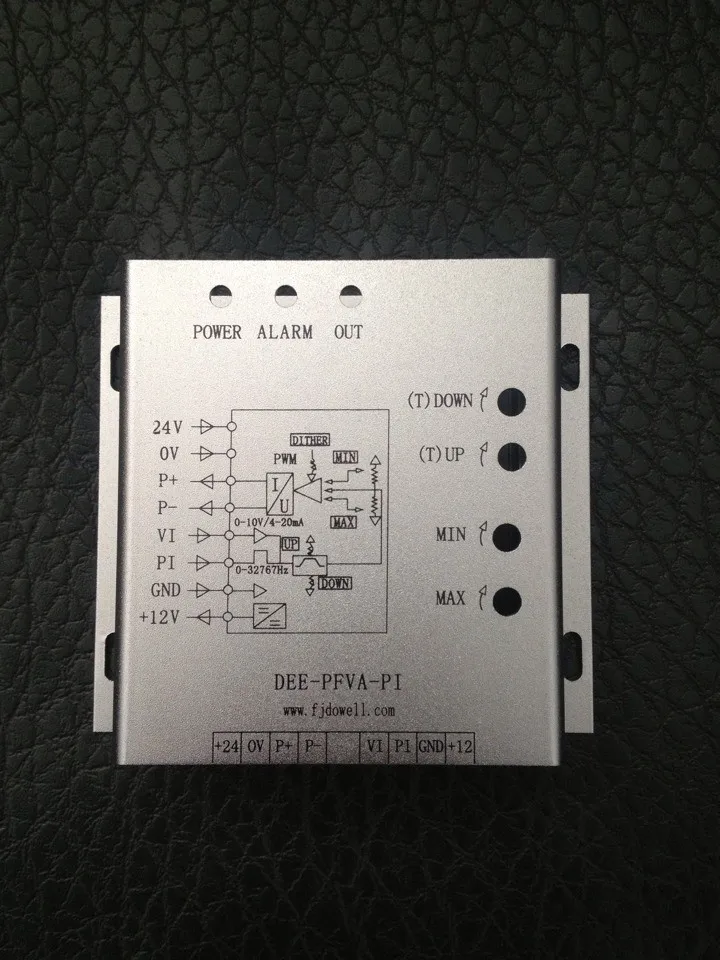

Гидравлическая пропорциональная пластина усилителя клапана одноимпульсный

Гидравлическая пропорциональная пластина усилителя клапана одноимпульсный

Одна характеристика пластины усилителя:

1,Передовая технология поверхностного монтажа и технология электромагнитной изоляции, обеспечивая долгосрочную стабильность.

2,Высококачественные промышленные компоненты используются в основных устройствах., повышая надежность продукции.

3,Источник питания с независимым источником питания, хорошая защита от помех.

4,Есть два варианта ввода, то есть режим импульсного сигнала и режим сигнала напряжения., удобный для пользователя выбор.

5,Высококачественный корпус из алюминиевого сплава, усилитель красивый и простой в установке.

Этот пропорциональный усилитель используется для подачи постоянного тока для различных гидравлических пропорциональных клапанов. 。 усилитель контролирует выходной ток, пропорциональный входному напряжению или импульсному сигналу. Для достижения цели изменения давления гидравлической системы. Он может широко использоваться в легких машинах. Пластиковые машины для литья под давлением, машины для вулканизации резины, машины для литья под давлением и другие гидравлические системы.

Два · вопросы, требующие внимания:

Перед использованием этого продукта, пожалуйста, сначала подтвердите Вход продукта./Диапазон и тип выхода, соответствует ли он вашим требованиям? Внимательно прочитайте инструкции. 。 В частности, все проводки должны строго соответствовать схеме проводки. В противном случае продукт не будет использоваться в обычном режиме. Даже привести к повреждению продукта.

Три. Основные технические параметры:

Рабочее напряжение:24VDC

Входной сигнал: сигнал напряжения0-10VИли импульсный сигнал0-4 кГц

Линейная погрешность: ниже2%

Рабочая среда:-10°-70°Влажности ниже85%И агрессивных газов

Четыре. Описание клемм:

+ 24VИС напряжением 0 В: Усилитель мощности, соответствует24VИсточник питания постоянного тока

P +ИР-:Подключите пропорциональный клапан катушки

VI、GNDИлиPI、GND: Ввод сигнала напряжения и ввод импульсного сигнала соответственно (в приложении может быть выбран только один из них).

+ 12VИЗаземление:Он может обеспечить другие внешние компоненты, такие как потенциометры.200mAО+ 12VИсточник питания постоянного тока, терминал в основном используется для отладки.

Пять режимов:

1、Мин:Начальная Регулировка выходного тока усилителя (когда усилитель покидает фабрику, входной сигнал напряженияС напряжением 0 ВИли Частота входного импульсного сигнала0 ГцВремя, Отрегулируйте выходной ток до нуля, обычно не требуется регулировка.

2、Макс:Регулировка усиления усилителя (при выходе из фабрики, согласно импульсному сигналу следующим образом4 кГцВремя,10Euroresistance пропорциональный клапан катушки для нагрузки, отрегулируйте свой выходной ток800mA, Если практическое применение отличается, попросите пользователей настроить самостоятельно, сигналы напряжения, такие как ввод пользователя, практическое применение также требует саморегуляции.)

3、 (T)В комплекте:Регулирование наклона выходного тока усилителя, регулировка по часовой стрелке для увеличения наклона (то есть для уменьшения времени реакции).

4、 (T)По ссылке:Регулировка выходного тока усилителя вдоль наклона, регулировка по часовой стрелке для увеличения наклона (то есть для уменьшения времени реакции).
