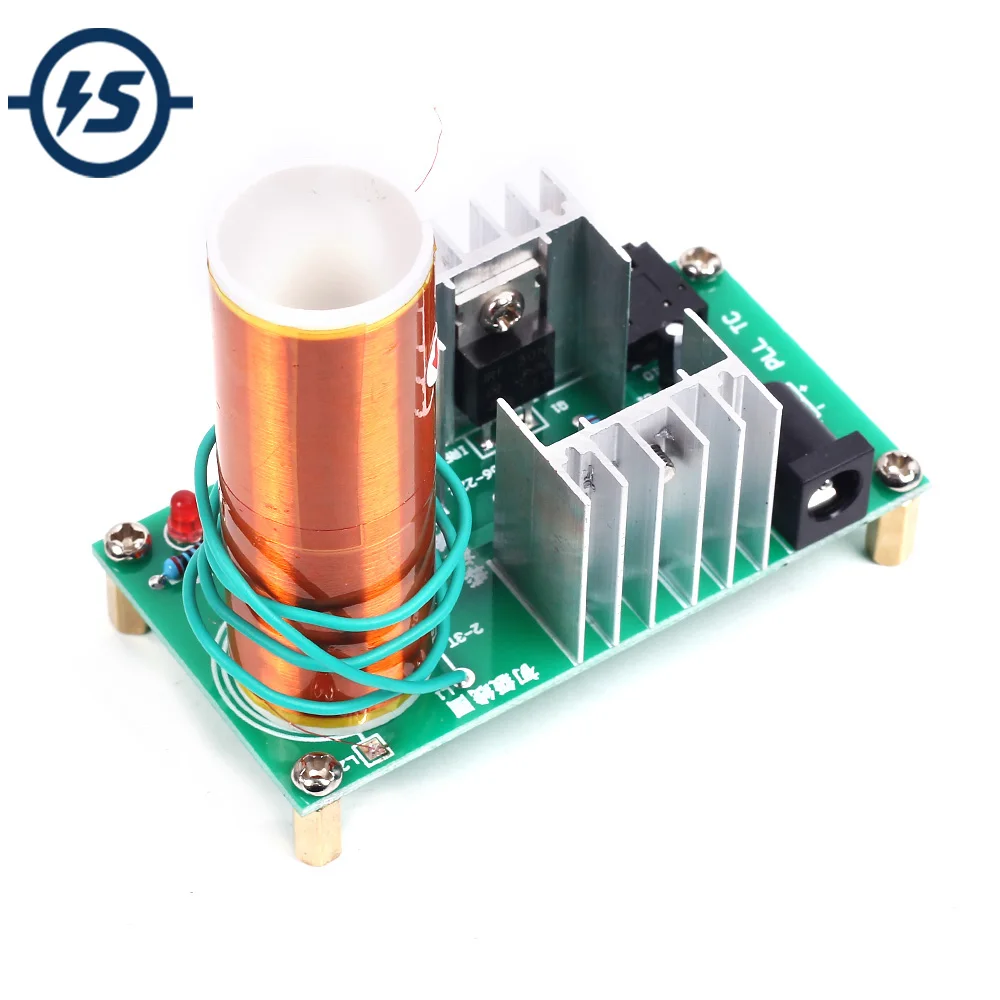

1. Введение

Катушка Tesla может производить плазму высокой температуры и высокого давления, которая может спеть, воспламенение, беспроводную передачу и светильник люминесцентной лампы. Он имеет прекрасную дугу. Это очень интересный маленький выпуск научных экспериментов. Это DIY Tesla coil Kit запчасти, которые необходимо припаять и собрать самостоятельно.

2. Параметр

1>. Размер печатной платы: 4,0 мм * 8,0 мм
2>. Мощность: 15 Вт
3>. Входная мощность: 15-24 В постоянного тока. Сейчас у нас 2A. DC5.5 интерфейс/pin
4>. Аудио вход: 3,5 разъем, может быть подключен к мобильный телефон, MP3, компьютер, аудио

3. Функция

Катушка Tesla-это трансформатор, который работает по принципу резонанса. Он был изобретен Николой теслой, Сербией американским ученым в 1891 году. В основном используется для производства сверхвысокого напряжения, но низкого тока, высокой частоты переменного тока. Катушка Tesla состоит из двух групп резонансных цепей (иногда трех групп) в сочетании. Тесла катушка сложно определить, и Никола Тесла имеет большое количество конфигурация различных катушки. Tesla использует эти катушки для проведения инновационных экспериментов, таких как электрическое освещение, флуоресцентный спектр, рентгеновский луч, высокая частота переменного тока, Электротерапия и радиопередача энергии, передача и прием радиосигналов.

4. Особенности

1>. Функция электрической дуги: траверс заднего конца будет производить дугу. Дуга также может воспламеняться.
2>. Кольца для пирсинга перегородки носа светильник Функция: после того, как катушка Тесла является газ, электричество, лампа дневного света может быть светильник ed друг от друга.
3>. Функция воспроизведения музыки: новая концепция громкоговорителя для электрической дуги, чтобы стимулировать воздух, чтобы сделать пневматическая вибрация, произведенная плазмой. Вы можете играть в мобильную/компьютерную музыку, но звук небольшой.

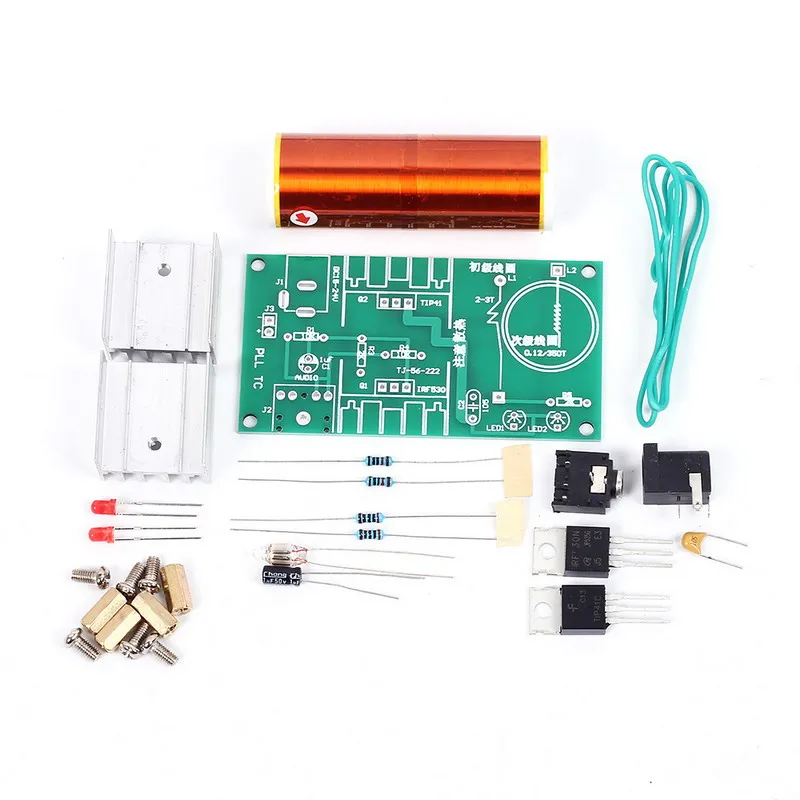

5. СПИСОК КОМПОНЕНТОВ

Нет.

Имя компонента

PCB маркер

Параметр

Кол-во

1

Металлический пленочный резистор

R1,R4

10K

2

2

Металлический пленочный резистор

R3,R5

2K

2

3

TIP41

Q2

1

4

Светодиодный

LED1,LED2

3 мм

2

5

Аудио разъем

J2

1

6

Электролитический конденсатор с алюминиевой крышкой

C1

1 мкФ

1

7

Керамика конденсатор с алюминиевой крышкой

C2

1 мкФ

1

8

IRF530

Q1

1

9

Мощность разъем

J1

5,0*2,1 мм

1

10

Первичная катушка

L1

От 2 до 3 лет (кабель)

1

11

Вторичная катушка

L2

350T

1

12

Медь столб

M3 * 10

4

13

Винт

M3 * 6

4

14

Теплоотвод

2

15

Светильник

1

16

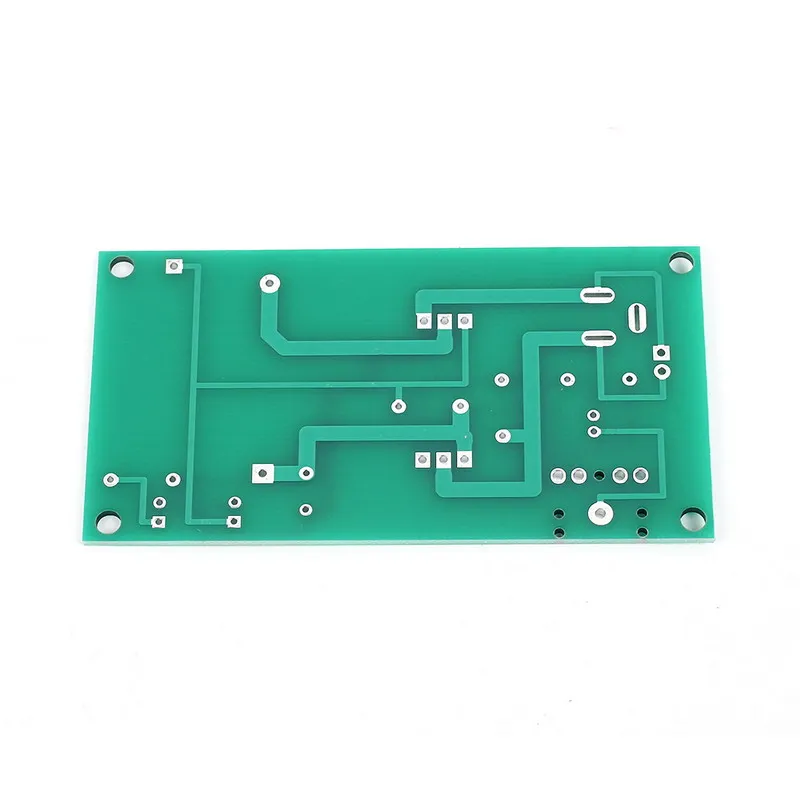

Печатная плата

40*76 мм

1

6. Примечание:

1>. Нет прямого контакта между первичной катушкой и вторичной катушкой, и зазор должен быть сохранен, в противном случае он может не работать должным образом.

2>. Направление намотки вторичной катушки должно соответствовать картинке, в противном случае она не будет работать должным образом.

7. Часто задаваемые вопросы

1>. Почему в комплекте только светодиодный светильник?

Направление обмотки провода должно быть против часовой стрелки, в другом направлении поток тока будет отличаться, неправильное направление заставит комплект не работать.

Другим важным является провод, который обернут вокруг катушки Tesla, не должен касаться катушки Tesla, должен иметь зазор между ними.

Если вы боитесь, что провод коснется, вы можете позволить проводу с свободной оболочкой.

2>. Проволочная обмотка верна, почему товар все еще не работает?

У меня есть тест, когда напряжение составляет 15-19 в, в комплекте нет искры, но когда я делаю напряжение до 20 в, так удивительно. Красивая Искра и творческое чудо.

3>. Могу ли я прикоснуться к искре пальцем?

Вы можете прикоснуться к нему с очень быстрой скоростью, это опасно, если вы останетесь больше времени, ваш палец будет болеть. После того, как вы прикоснетесь к нему с быстрой скоростью, Искра станет круглым кольцом tesla. Чем больше амплитуда колец, тем шире диаметр кольца.

Дети должны быть всегда держать под присмотром взрослого.

4>. Какая функция шарика staliness (если вы не приобретали отдельно, пожалуйста, игнорируйте эту проблему)?

Вы можете использовать мяч, чтобы прикоснуться к искре и тянуть расстояние медленно, не может превышать 10 см, вы можете увидеть фиолетовую искру tesla, очень интересно.

Другой, вы можете потянуть мяч на вершине катушки, также может производить искры.

8. Шаги установки:

Советы:

1>. Сначала установите мелкие компоненты;

2>. Установка сложных компонентов предпочтительно;

3>. Обратите внимание на направление установки компонентов.

4>. Убедитесь, что паяльник долгое время не прикасается к компонентам. В противном случае легко повредить компоненты.
