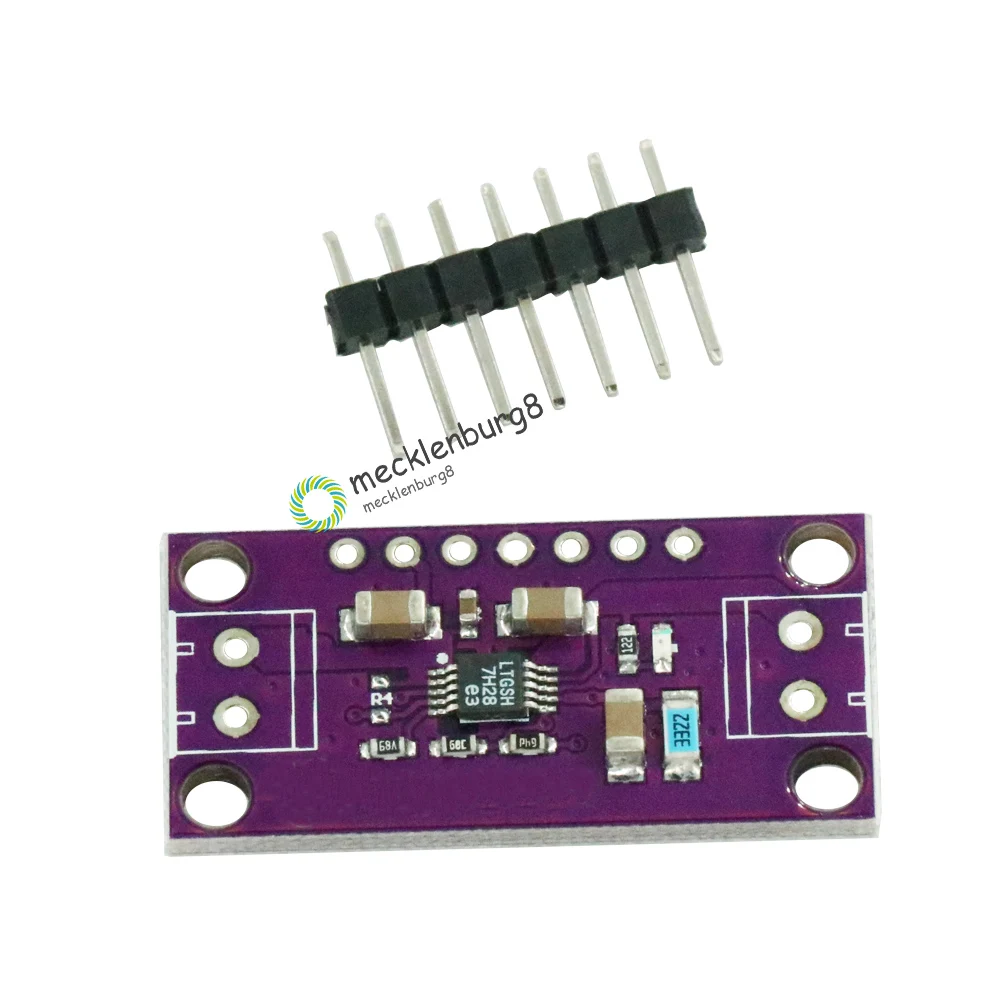

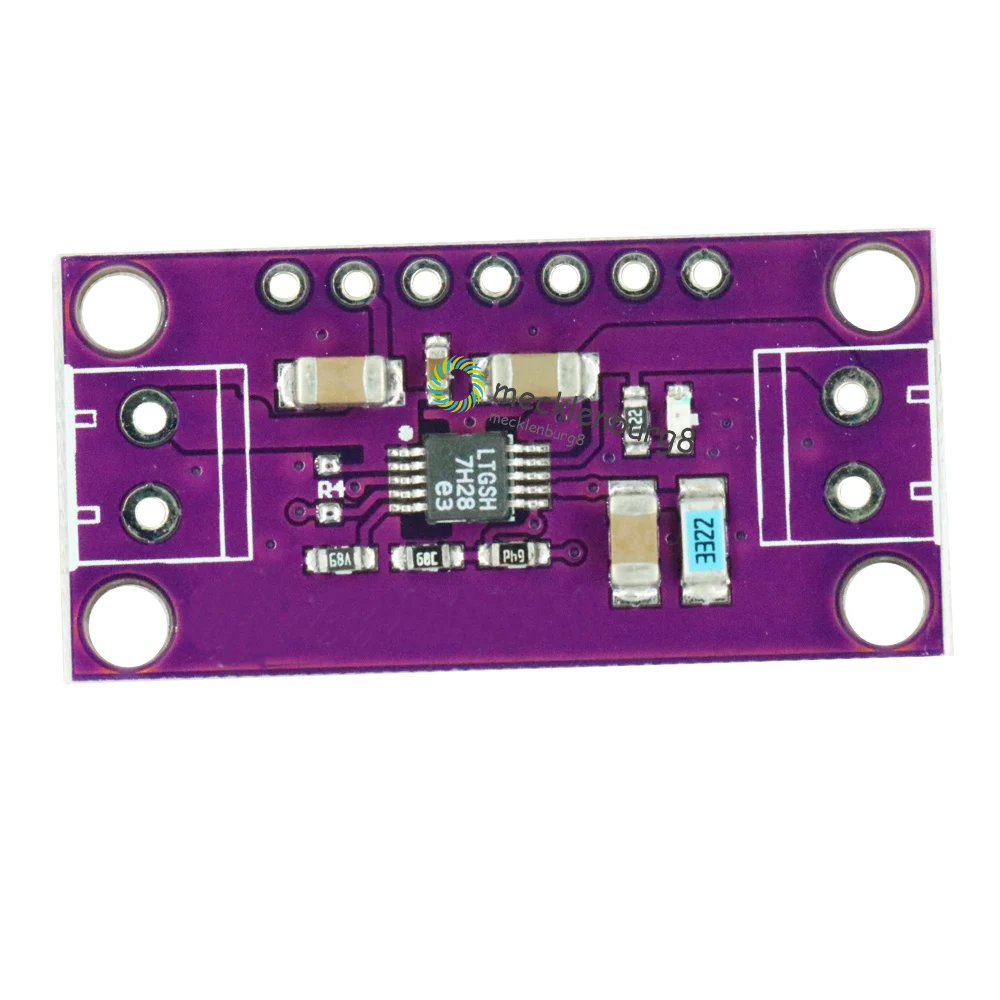

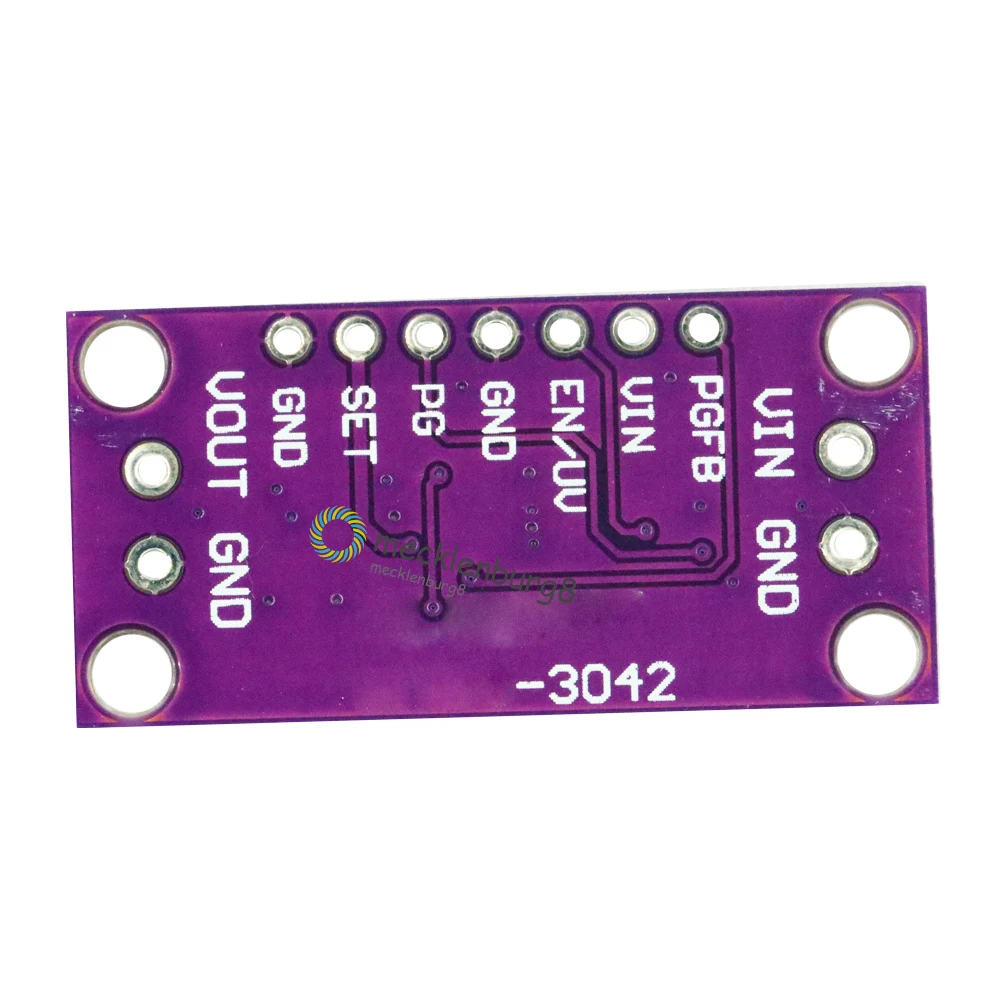

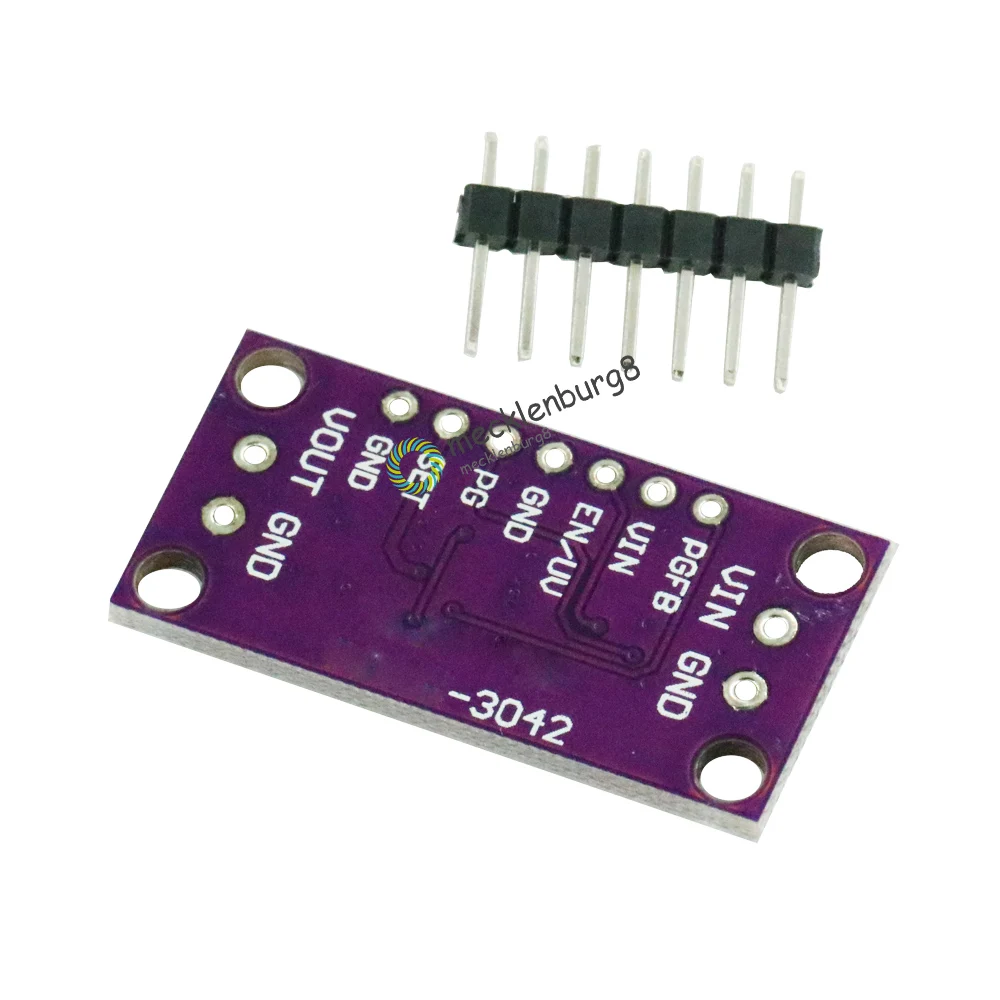

LT3042 20 в 200 мА ультра-низкий уровень шума ультра-высокая плата PSR RF линейный

LT3042 20 в 200 мА ультра-низкий уровень шума ультра-высокая плата PSR RF линейный

Описание: LT3042-это высокопроизводительный, низколинейный регулятор напряжения, регулятор umax, который использует LTC ультра-низкий уровень шума и сверхвысокий PSR дизайн для питания RF-чувствительных шумов. LT3042 спроектирован как Высокоточный источник тока, за которым следует высокопроизводительный буфер напряжения, который может быть легко параллельно, чтобы уменьшить шум дальше, увеличьте выходной ток и распределите тепло на печатную плату. LT3042 может быть приведен в действие до 200 мА с типичным выпадающим напряжением 350 мВ. Номинальный ток quiescing составляет 2 мА и уменьшен до <1μA в режиме выключения. Широкий диапазон изменения выходного напряжения lt3042 (от 0 до 15 в) и не допускает усиления блока работы обеспечивает почти постоянный выходной шум, psr, пропускную способность, И контроль нагрузки независимо от запрограммированного выходного напряжения. Кроме того, регулятор может иметь программируемый предел тока, функцию быстрого запуска и программируемый сигнал питания для указания регулирования напряжения. LT3042 стабильный с 4,7 Мкф (мин) Керамика выходных конденсаторов. Встроенные схемы защиты включают защиту от обратного заряда батареи, защиту от обратного тока, ограничение внутреннего тока с откидной задней частью и тепловой предел с гистерезией. В LT3042 улучшилось рассеивания тепла и 10-контактный MSOP и 3 мм × 3 мм DFN. Особенности: Небольшое напряжение падение напряжение: 350 мВ Диапазон выходного напряжения: 0-5 В Сверхвысокий PSR: 79 дБ (при 1 МГц) Выходной ток: 200 мА Широкий диапазон входного напряжения: 1,8 V-20 V 100μA контактный набор тока: ± 1% Начальная точность Высокая пропускная способность: 1 МГц Высокая точность Вкл/уфло Минимальное выходное конденсатор с алюминиевой крышкой: 4,7 Мкф (керамика) Обратный аккумулятор и защита от обратного тока Применение: РЧ Источник питания: PLL, VCO, миксер, малошумный усилитель (LNA) Очень низкий измеритель шума Высокоскоростной/Высокоточный преобразователь данных Медицинское применение: визуализация, диагностика Высокоточный источник питания Пост-контроллер для переключения питания Посылка включает в себя: 1 × 20 в 200мА Ультра низкий уровень шума LT3042 PSR RF ультра-высокий линейный регулятор силовой модуль
