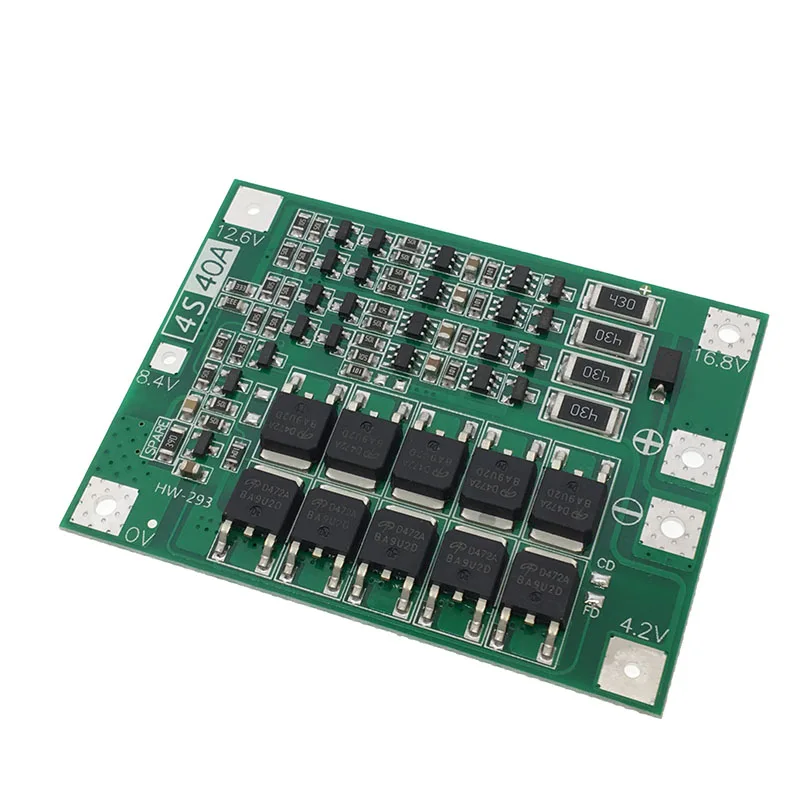

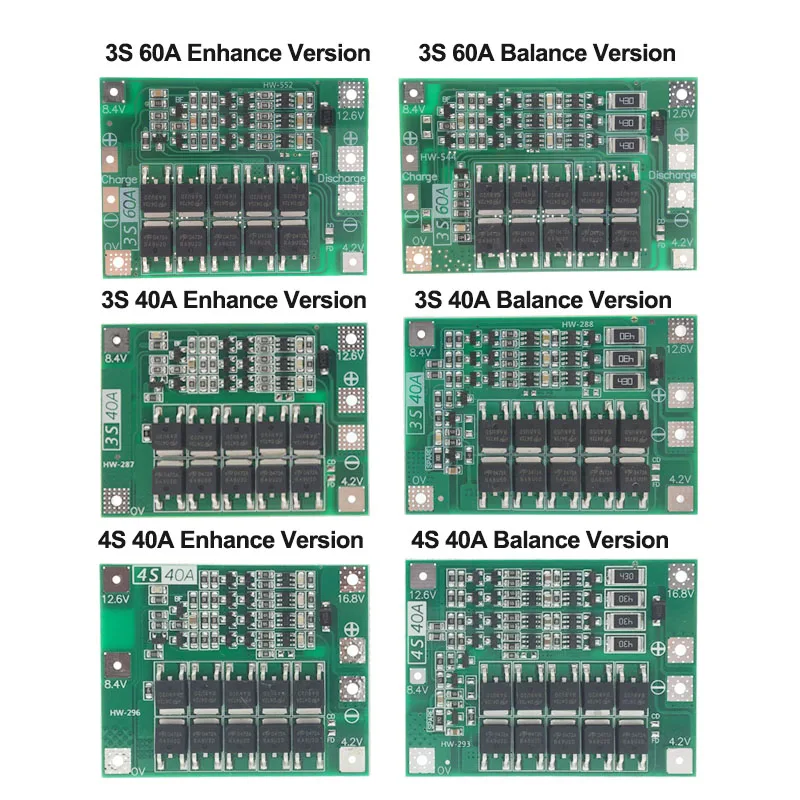

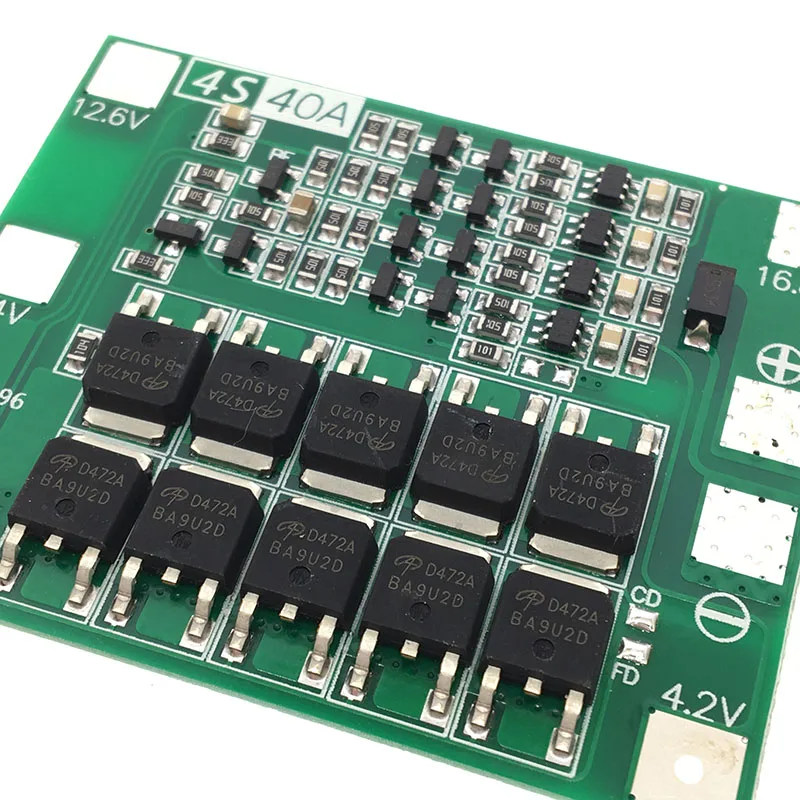

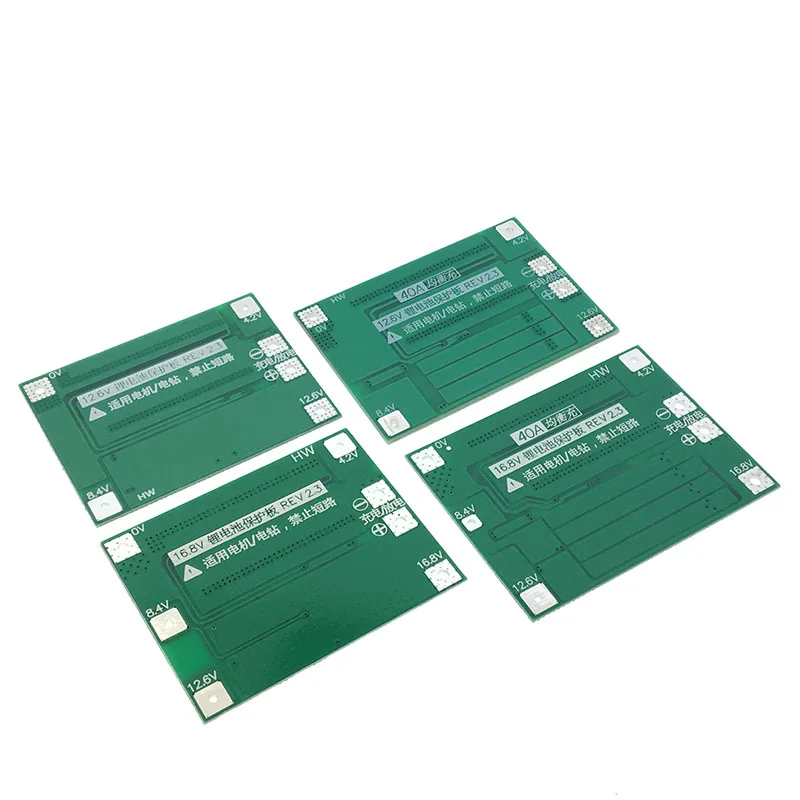

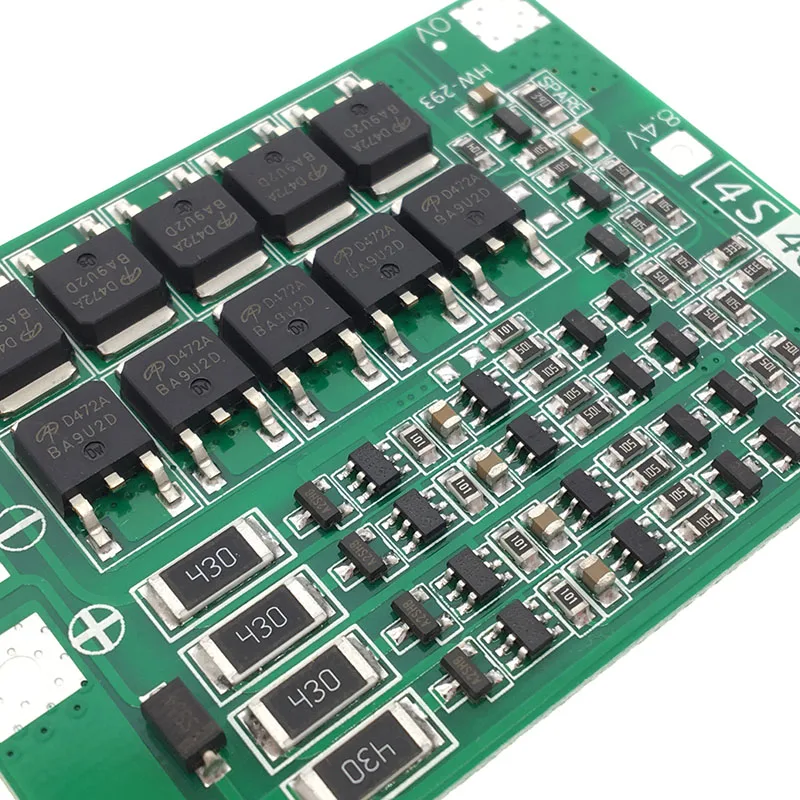

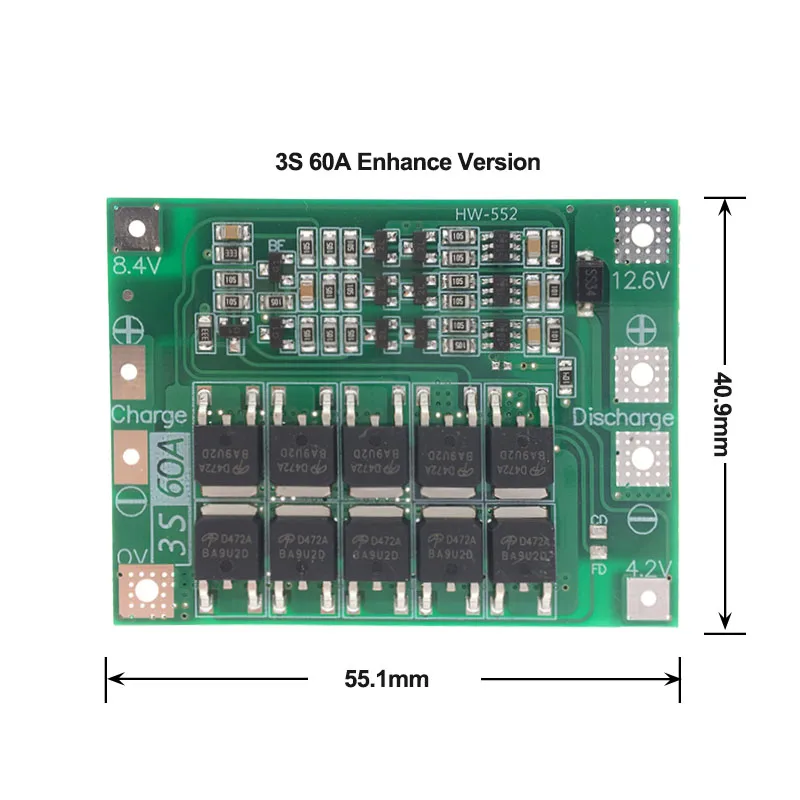

Защитная плата 3S/4S 40A/60A 18650 BMS для зарядки литий ионных батарей двигателя

3 серии 12,6 V 20A плата защиты литиевой батареи (с функцией восстановления-автоматическое восстановление) Сфера применения: литиевые батареи с номинальным напряжением 3,6 V и 3,7 V (в том числе 18650, 26650, полимерный литий батареи) Размер изделия: 59*20*3,4 мм Вес продукта: 4,3 г Напряжение при зарядке: 12,6 V-13,0 V Ток непрерывного разряда (верхний предел): 20A (если среда рассеивания тепла не является хорошей, пожалуйста, уменьшите ток нагрузки для использования) Ток непрерывной зарядки (верхний предел): 10A Стандартная версия: подходит для электрических дрелей с пусковым током ниже 40А и мощностью ниже 65 Вт. Примечание 1: для успешного запуска электрической дрели требуется 3 аккумулятора питания 15C-20C или 6 батарей питания 10C-15C (обычные 18650 не могут начать электрическую дрель!); если батарея слишком мала или мощность электрической дрели слишком велика, если вы не можете начать, Пожалуйста, свяжитесь с владельцем, чтобы сообщить вам решение. Примечание 2: проводка 0V, 4,2 V, 8,4 V, 12,6 V строго согласно диаграмме, не умышленно короткого замыкания. Примечание 3: для нагрузок с матовыми двигателями, конденсатор (10 мкФ Ф-1000 мкФ) должны быть подключены параллельно положительным и отрицательным клеммам двигателя, чтобы предотвратить обратное пиковое напряжение, генерируемое двигателем, от вмешательства в защитную панель или проколов трубки MOS. Примечание 4: при подключении 3 комплектов батарей серии убедитесь, что напряжение каждого набора батарей одинаковое. Если они не одинаковые, пожалуйста, заряжайте каждый набор батарей отдельно и используйте их в серии. Во время испытания на разрядку аккумулятор с более быстрым падением напряжения-это плохой аккумулятор. Объясните для некоторых клиентов с плохой электронной основой: никогда не смешивайте хорошие батареи и плохие батареи вместе! Чем ближе Емкость/внутреннее сопротивление 3 комплектов батарей, тем лучше! (2 хорошие батареи + 1 плохой эффект использования батареи = 3 плохой эффект использования батареи). Объясните для некоторых клиентов с плохой электронной основой: никогда не смешивайте хорошие батареи и плохие батареи вместе! Чем ближе Емкость/внутреннее сопротивление 3 комплектов батарей, тем лучше! (2 хорошие батареи + 1 плохой эффект использования батареи = 3 плохой эффект использования батареи). 3 серии 18650 батарея 25A 11,1 В (литий-ионный 18650 или литий-ионный аккумулятор Номинальное напряжение) 12,6 V (литий-ионный аккумулятор полной зарядки напряжение) 10,8 В (Lipo аккумулятор Номинальное напряжение) Плата защиты литиевой батареи не входит в комплект для сварки. BMS для активации: Применение 12,6 V литий-ионный аккумулятор зарядное устройство, чтобы зарядить его. Примечание: 1) Эта плата не подходит для высокомощных электронных инструментов, если используется для отвертки и дрели, серия электрических велосипедов, рыболовная машина и 1 Вт Светодиодный, пожалуйста, не покупайте это. 2) выше 3а устройства, означает, что скорость разрядки батареи составляет более 3с. Номинальная батарея 1C, 2000 мА · ч равен 2ач * 1 = 2А макс. рабочий ток. Номинальная батарея 3C означает 2ahx3 = 6A Максимальный рабочий ток.

Балансировщик-это лишь вспомогательная функция, балансировка означает, что при зарядке батареи каждая серия батареи должна иметь одинаковое напряжение. В тех случаях, когда одна ячейка напряжение получить 4,2 V, другие клетки не, первая ячейка напряжения разрядится, когда вы будете ждать другие ячейки увеличивается до одной и той же уровне.

Примечание:

Разница внутреннего сопротивления батареи в пределах 5 миллиом, напряжение в пределах 0,03 в, емкость варьируется в пределах 50 мА

Особенности:

1) Высокоточная схема обнаружения напряжения;

2) терминал зарядного устройства с использованием высоковольтного устройства;

3) Встроенная трехступенчатая схема обнаружения перегрузки по току (перегрузки по току 1, перегрузки по току 2 или короткого замыкания);

4) транзистор MOS может управлять зарядкой и разрядкой аккумулятора;

5) Низкое потребление тока в режиме ожидания.

Короткий параметр:

Максимальное напряжение: 4,25-4,35 v ± 0,05 v Защита от разрядки напряжение: 2,3-3,0 v ± 0,05 v Максимальный рабочий ток: 25A Максимальный пиковый ток: 35-40 А Рабочая температура:-40 --- + 50 Температура хранения:-40 -- + 80 Малый ток: 50uA Жизненный цикл: более 30000 часов Сопротивление: менее 100 МОм Короткий покрой: защита, зарядка может быть восстановлена Размер: 56*45*4,0 мм Применение: Пылесос, аккумулятор для массажера упаковку, светодиодный резервный источника питания, аккумуляторная батарея 12V li-ion электроники, солнечной энергии, светодиодный, и так далее

Параметр:

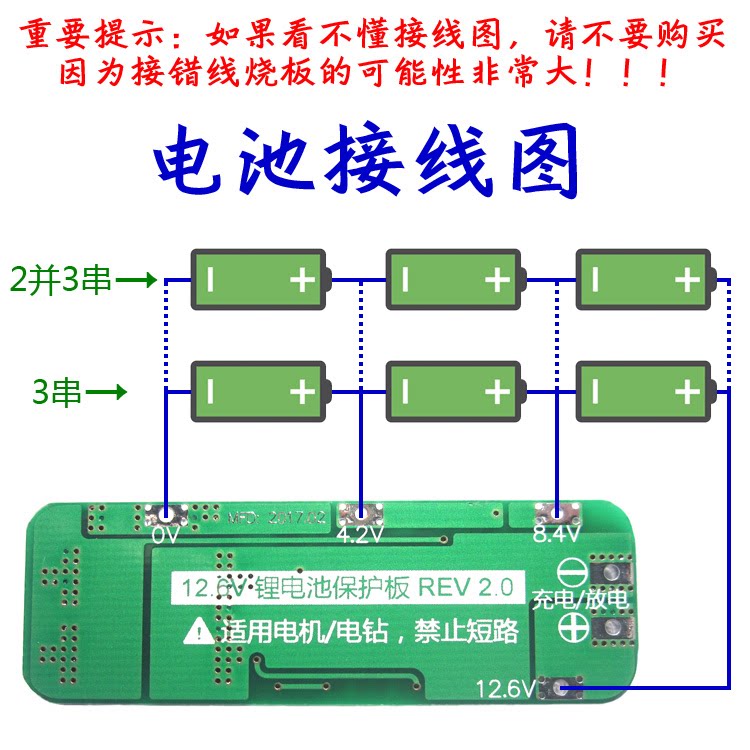

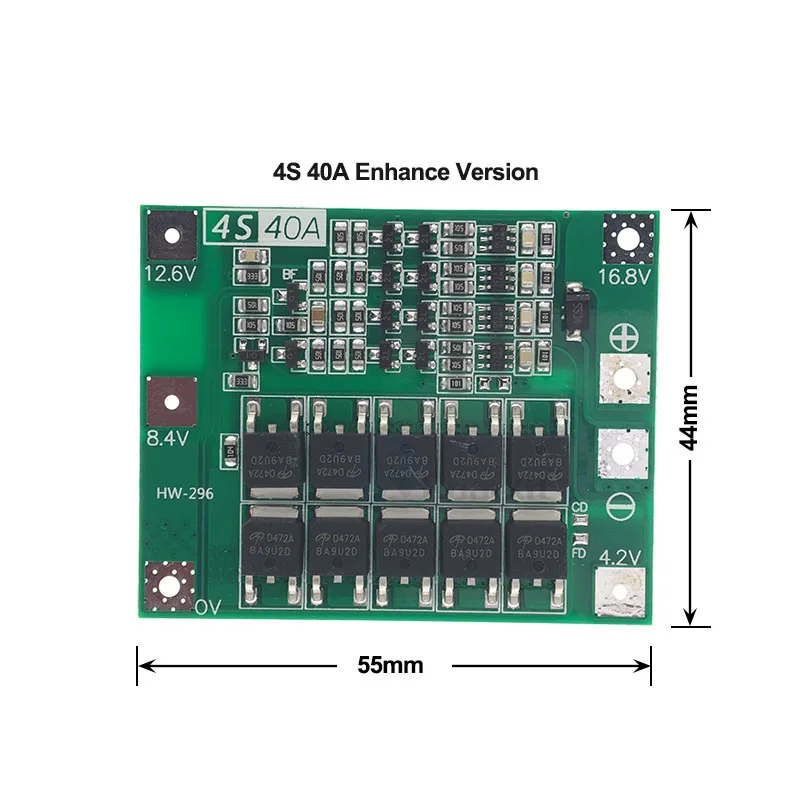

3S BMS Cnnection Инструкция:

Информация об упаковке

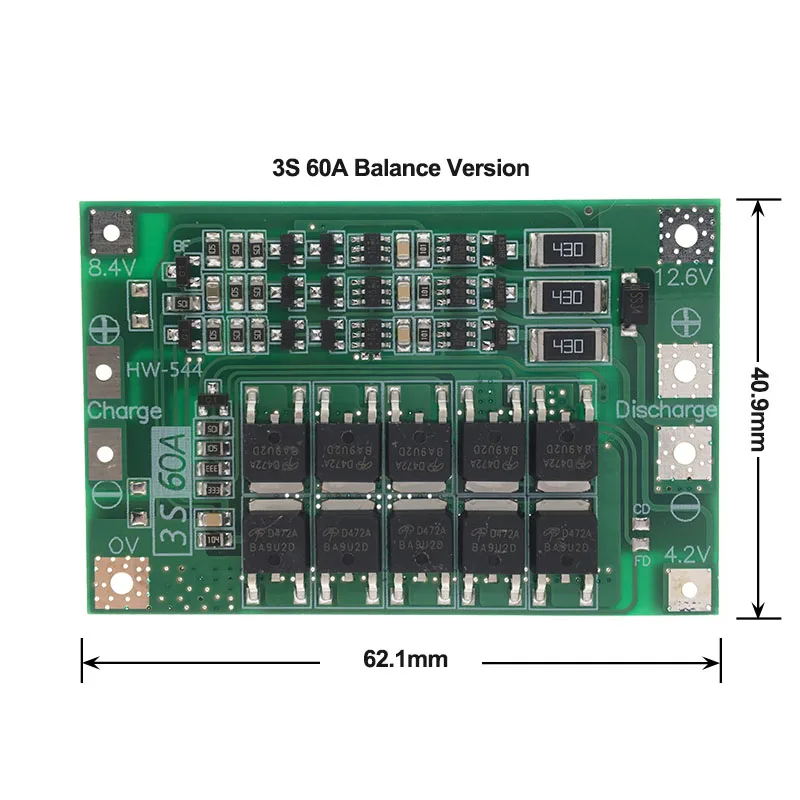

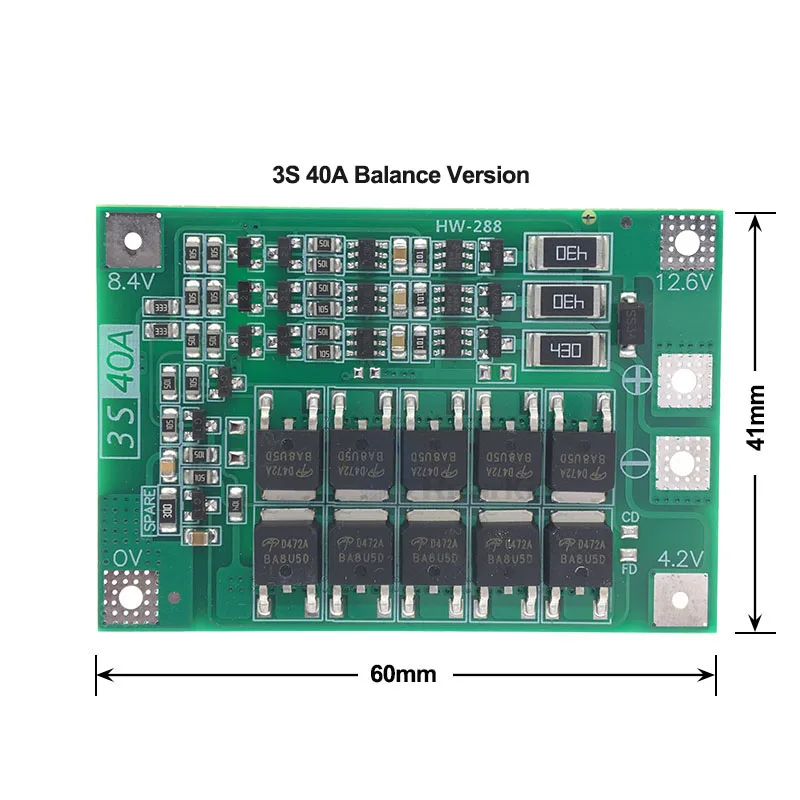

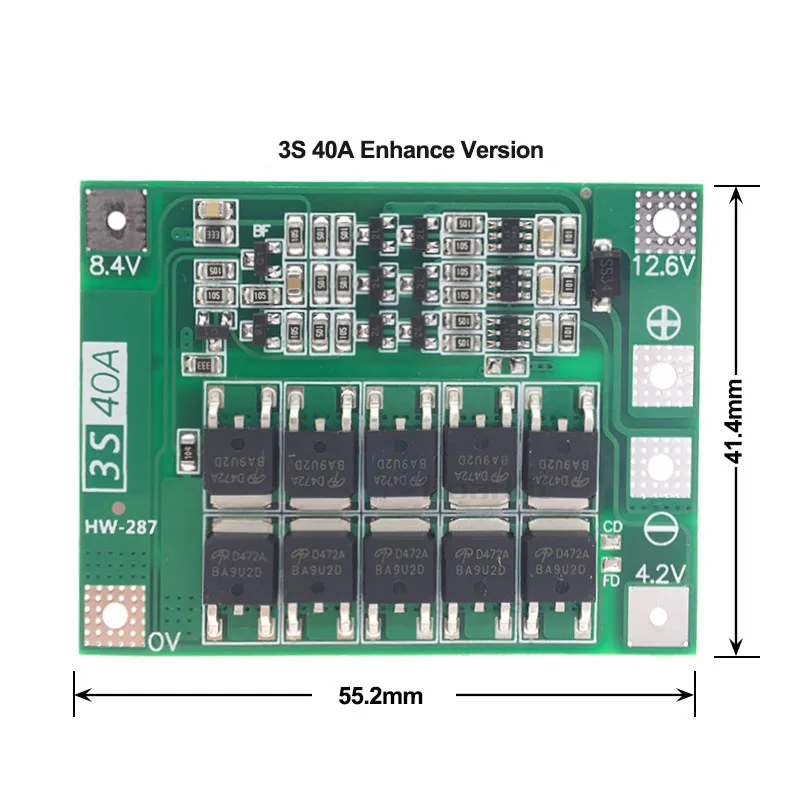

Введение Название продукта: 3 строки 12,6 V 40A литиевая батарея Защитная панель Зарядное напряжение: DC 12,6 V ~ 13,6 V Непрерывный ток разряда: максимум 40 А (если теплоотдача не является хорошей, пожалуйста, уменьшите ток нагрузки) Непрерывный ток зарядки: до 20А Версия баланса Размер изделия: 41*61*4 мм Улучшенная версия Размер изделия: 41*55*4 мм Применимый выбор: применимо к Номинальное напряжение 3,7 V, полностью заряженный 4,2 V литиевая батарея (Включая 18650, 26650, полимерный литиевый аккумулятор), может быть просверлено НИЖЕ 170 Вт Примечание 1: успешно начать сверла требуется 3 10C-20C аккумуляторных батарей или 6 5C-10C аккумуляторных батарей (рекомендуемая мощность батареи модели: sony vtc4, vtc4A, vtc5A, vtc6) OV и 12,6 V кабель, используйте медную проволоку 3 квадратных миллиметров или больше (никелевые листы не могут быть использованы) Примечание 2: строго подключайте 0 В, 4,2 в, 8,4 в, 12,6 в согласно схеме. Не прикасайтесь к компонентам на плате при пайке провода. Не умышленное короткое замыкание. Примечание 3: при пайке аккумулятор в первый раз или в тех случаях, когда идет зарядка, до тех пор, пока один аккумулятор превышает 4,2 V, резистор «430» нагревается и разряжается (разрядка до 4,19 В для остановки нагрева). Если резистор «430» сильно горячий, проверьте, подключена ли не та линия. Подготовка оборудования Подготовьте 3S 12,6 V 40A модуль защиты литиевой батареи, аккумулятор, источник питания, высокомощный резистор нагрузки На рисунке ниже показана схема разрядки модуля. Аккумулятор состоит из 3 струн. Подключенный аккумулятор должен соответствовать току разряда 40A. Он может быть реализован путем параллельной батареи или покупки батареи с большим разрядным током. Например, если аккумулятор 2000 мА · ч и разряд 10 с, то нужны только 3 струны 2 и ток разряда 40 А. На рисунке ниже показана схема зарядки аккумулятора. Напряжение зарядки DC12.6V ~ 13,6 V. Ток зарядки зависит от подключенного аккумулятора, а максимальный-не более 20 А. Модуль имеет сбалансированный путь зарядки, и функция выравнивания работает только тогда, когда производительность батареи не сильно отличается. Введение Название продукта: 4 строки 14,8 V 16,8 V 40A литиевая батарея Защитная панель Напряжение зарядки: 16,8 В ~ 17 В постоянного тока Непрерывный ток разряда: максимум 40 А (если теплоотдача не является хорошей, пожалуйста, уменьшите ток нагрузки) Непрерывный ток зарядки: до 20А Версия баланса Размер изделия: 45*60*4 мм Улучшенная версия Размер изделия: 44*55*4 мм Применимый выбор: применимо к Номинальное напряжение 3,7 V, полностью заряженный 4,2 V литиевая батарея (Включая 18650, 26650, полимерный литиевый аккумулятор), может быть просверлено НИЖЕ 170 Вт

Примечание 1: для успешного запуска сверла требуется три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (Обычный 18650 не может начать сверло!).

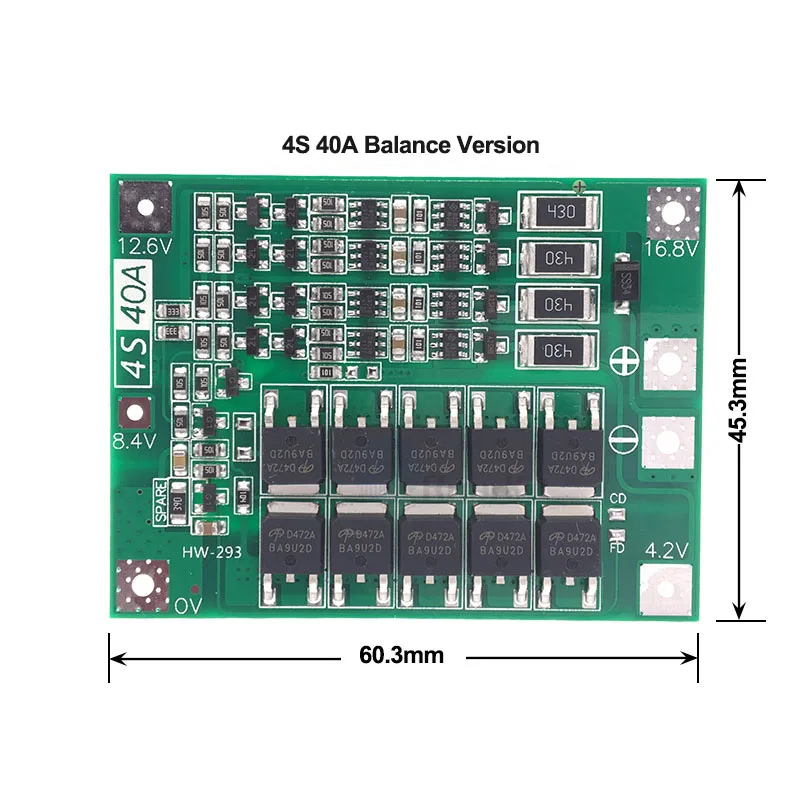

Примечание 2: строго в соответствии с проводкой карты 0V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, не умышленно короткого замыкания. Примечание 3: когда используется нагрузка мотора кисти, попробуйте подключить неполярный конденсатор (Выдерживает напряжение выше 25 в, емкость 10 мкФ-100 мкФ) К положительным и отрицательным клеммам двигателя, чтобы предотвратить обратный Спайк от двигателя. Сломайте трубку MOS. Примечание 4: 4 группы батарей серии, пожалуйста, убедитесь, что напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. Тест на разрядку, падение напряжения быстрее батареи, что Группа плохой батареи. На рисунке ниже показана схема разрядки модуля. Аккумулятор 4 струны. Подключенный аккумулятор должен соответствовать току разряда 40A. Он может быть реализован путем параллельной батареи или покупки батареи с большим разрядным током. Например, аккумулятор 2000 мА · ч, разрядка несколько 10С, затем требуется только 4 серии 2 и максимальный ток может достигать разрядного тока 40А, стабильная разрядка требует 4 струн 4 и может быть, И нужно обратить внимание на рассеивание тепла, разрядная батарея быстро упадет. Версия баланса: Улучшенная версия: На рисунке ниже показана схема зарядки аккумулятора, 4 серии батарей, фактическая полная зарядка, напряжение 16,8 в, DC17V-18V напряжения зарядки, зарядный ток зависит от подключенного аккумулятора, максимум не превышает 20А. Версия баланса: Улучшенная версия:
