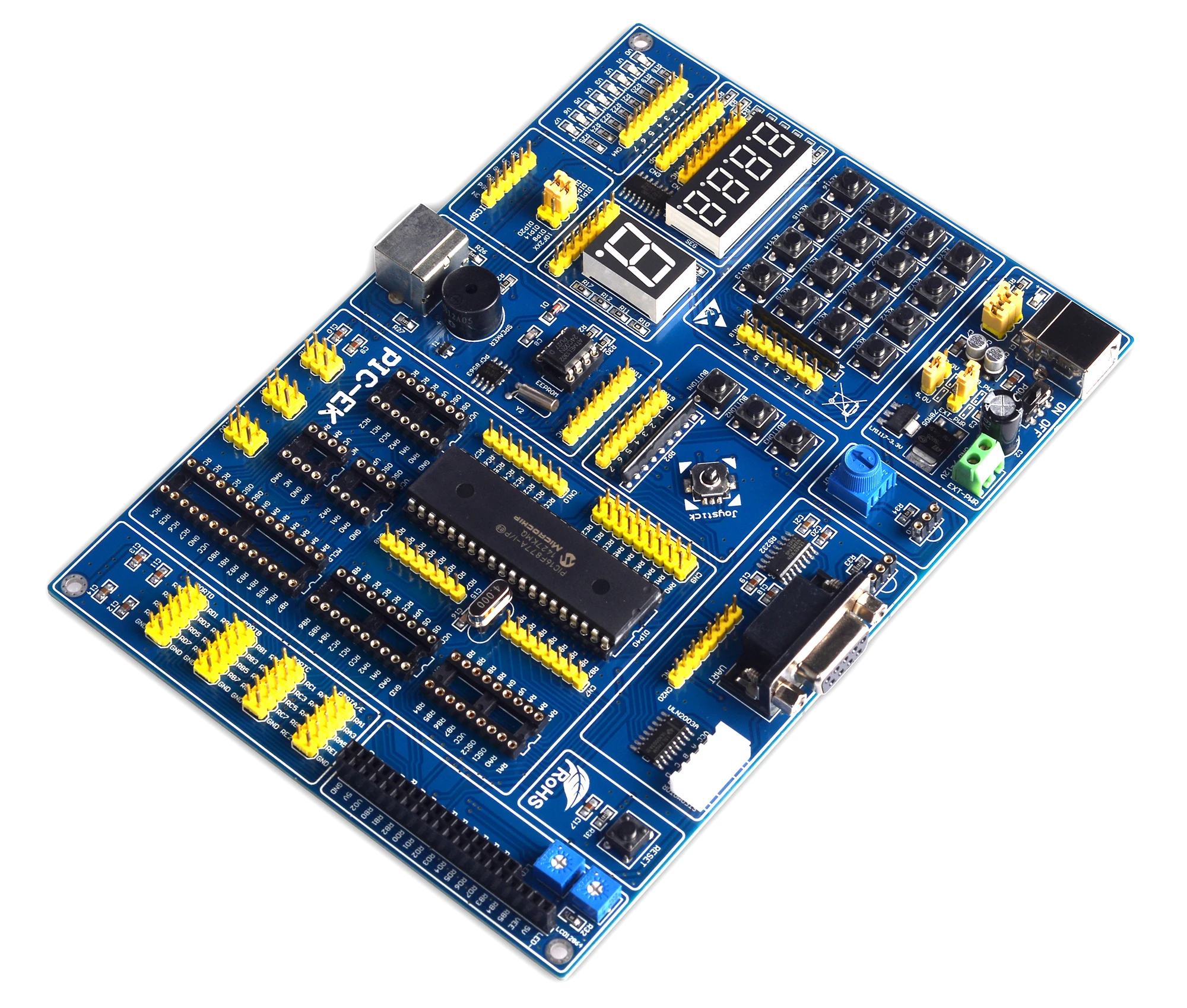

Pic-ek-это развитие и learning system платформа специально разработан для микрочип 8-битный однокристальный. Мы называем это pic-ek development board.PIC-EK прошла через 4 поколения и является нашим старым другом.Для многих любителей это был pic-ek, который привез нас в красочный встроенный мир.Сегодня pic-ek имеет тысячи пользователей: студентов, энтузиастов, энтузиастов и профессионалов.Он используется во многих школах и других образовательных институтах по всему миру и был им хорошо воспринят.Один преподаватель Бразильского университета даже использовал его для создания курсовой посуды на местном языке для встроенного обучения.Он обеспечивает недорогую и простую в использовании платформу, которая позволяет легко войти в богатый и красочный встроенный мир.

Pic-ek-это развитие и learning system платформа специально разработан для микрочип 8-битный однокристальный. Мы называем это pic-ek development board.PIC-EK прошла через 4 поколения и является нашим старым другом.Для многих любителей это был pic-ek, который привез нас в красочный встроенный мир.Сегодня pic-ek имеет тысячи пользователей: студентов, энтузиастов, энтузиастов и профессионалов.Он используется во многих школах и других образовательных институтах по всему миру и был им хорошо воспринят.Один преподаватель Бразильского университета даже использовал его для создания курсовой посуды на местном языке для встроенного обучения.Он обеспечивает недорогую и простую в использовании платформу, которая позволяет легко войти в богатый и красочный встроенный мир.

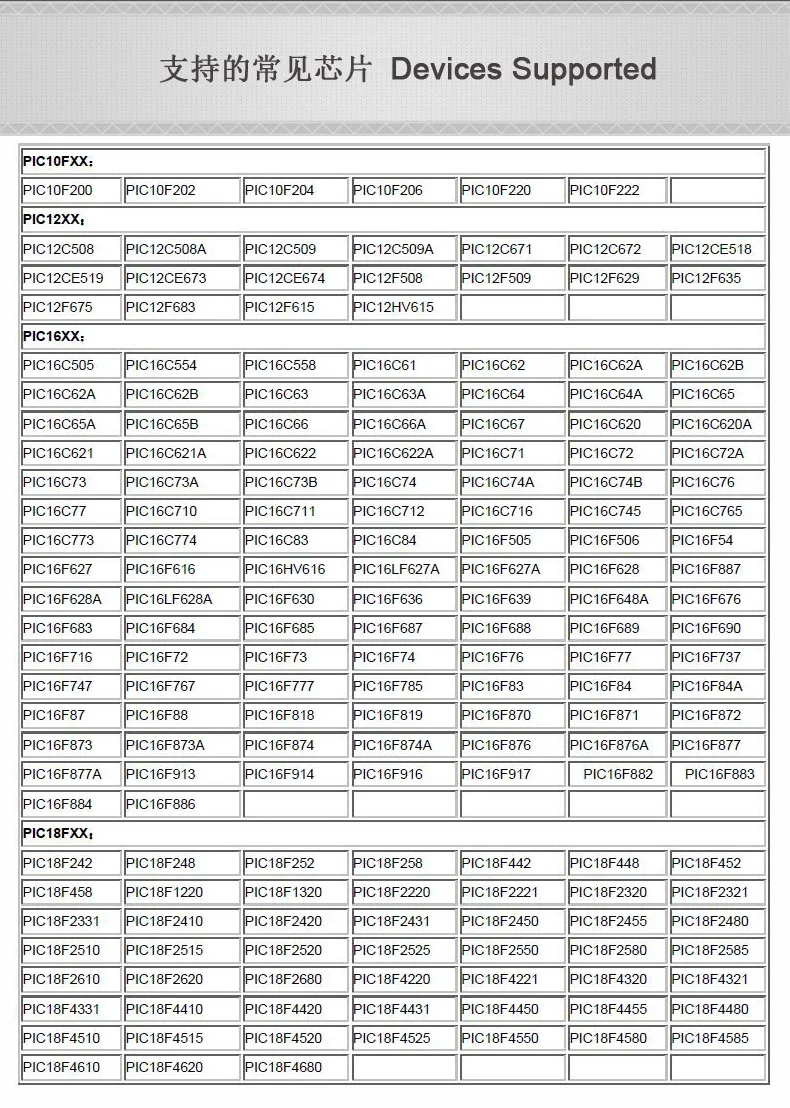

PIC-EK имеет ряд часто используемых, независимых модулей, которые позволяют подключать их к одному чипу через dupont wire. Мы считаем, что вы будете наслаждаться этой свободной связью, потому что это принесет вам творческое удовольствие. Как сообщают наши клиенты, Pic-ek-это мощная платформа для разработки изображений, которая поддерживает более 370 микропроцессоров с инкапсулированным микрочипом 8 бит с более чем 18 широко используемых модулей.

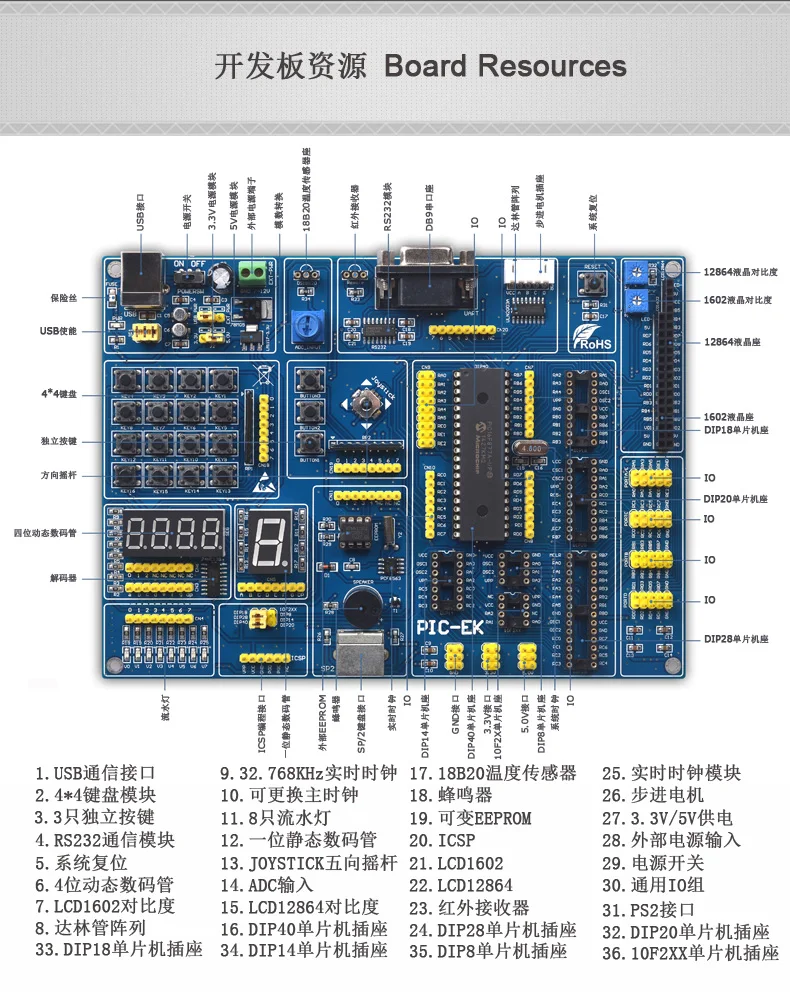

Описание оборудования

Двойная мощность и порт USB

Макетная плата поддерживает двойной источник питания и usb-связь, функция, функция связи подходит для внутреннего usb-чипа, например PIC18F4550, PIC18F2550

Сброс системы

Нажмите кнопку сброса в любое время, сделает сброс микрокомпьютера с одним чипом, научный дизайн, даже в процессе программирования или моделирования, неожиданно нажмите, не повредит программисту и симулятору.

DS 18B20 датчик температуры

Один состоит из DS18B20 и перемычки переключения, которые могут быть подключены к любому 1 порту IO через линию dupont.Можно проводить эксперименты с отображением температуры и контролем.

1 4 динамическая цифровая трубка

4 Бит Красный | Динамическая цифровая трубка, учитесь статическому дисплею, используйте этот обучающий динамический дисплей 4 цифры.

Светильник для проточной воды

8 красных светодиодных ламп, можно сделать эксперимент с водяными лампами

DIP14 однокристальная розетка

| Может быть заменен другим MCU PIC с 1 набором DIP14

Отдельная кнопка

-3 независимых ключа, каждый с сопротивлением вытягивания, может сделать вход ключа, микроконтроллер внешнего контакта прерывания эксперимента

Сиденье с кристаллами

Кристаллический осциллятор 1 использует режим сокета, чтобы облегчить пользователям замену кристаллического осциллятора самостоятельно. 4 м является стандартным.

DIP20 однокристальная розетка

Может быть заменен другим MCU PIC с 1 упаковкой DIP20

ULN2003A Дарлинг трубка массив

Массив лесных трубок может использоваться для привода шагового двигателя и зуммера.

LCD1602 жидкокристаллический интерфейс

-ЖК-интерфейс 1602 ЖК-модуля, может быть вставлен в ЖК-модуль для эксперимента с отображением символов.Регулировка контрастности с потенциометром.

Интерфейс расширения мощности

Интерфейс питания облегчает пользователю самостоятельную сборку цепи.

Универсальная 10 портовая группа

Один все 10 свинцовых, удобный пользователь DIY.

Статическая цифровая трубка

-1 бит красная статическая цифровая трубка, обучающая цифровая трубка в начале, это самый идеальный, самый простой в использовании принцип.

DIP28 однокристальная розетка

Пользователь может самостоятельно переключаться для другого DIP28 посылка микроконтроллера PIC

10f2xx однокристальная розетка

Пользователь может изменить на другой микроконтроллер серии 10f2xx

Модуль RS232

Оригинальная импортная коммуникационная микросхема SP3232 (поддельная на рынке за несколько центов, не может быть синхронным трансивером) и блок DB9 (master).

Матричная клавиатура

-16 клавиш представляют собой матрицу 4 × 4, с сопротивлением натяжения, которая используется для экспериментов на входе.

DIP18 однокристальная розетка

-Пользователи могут заменить его на другой MCU PIC, упакованный с DIP18.

Инфракрасный приемный модуль

Одна плата 38 кГц инфракрасный интегрированный приемник, который может декодировать инфракрасный удаленный сигнал.

ЖК-дисплей 12864

-Интерфейс ЖК-модуля 12864 1, который может быть вставлен в ЖК-модуль для экспериментов с текстом, картинкой и анимационным дисплеем.С регулировкой контрастности потенциометра

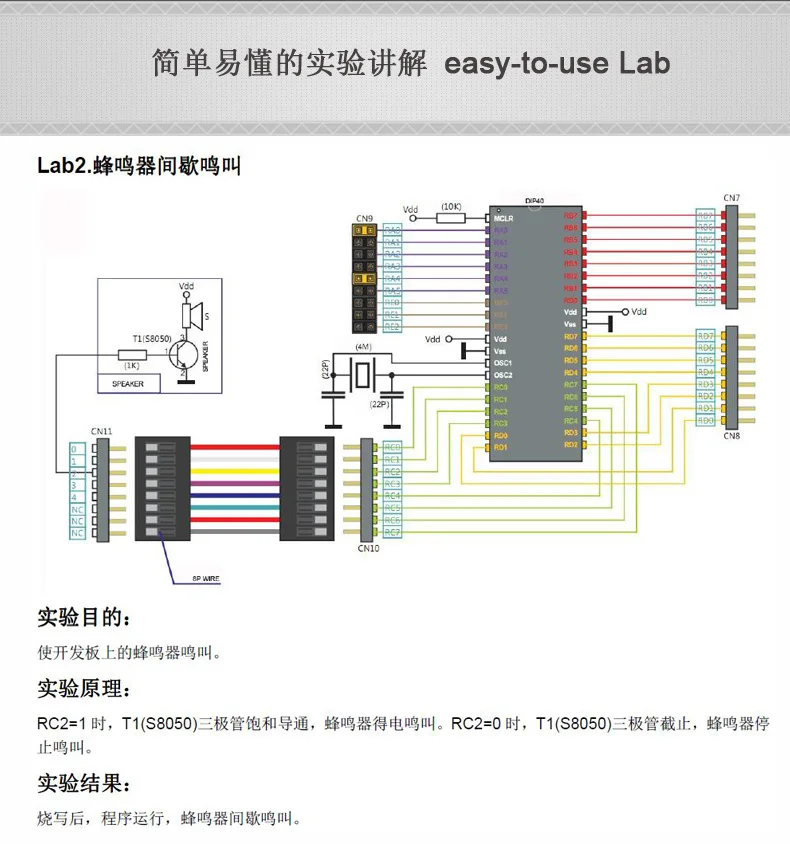

Звуковое устройство Drop

Встроенный звуковой модуль используется для звукового эксперимента

Джойстик с пятиходовым рокером

Каждое направление с сопротивлением вытягивания, может сделать ключевой вход, микроконтроллер внешнего контакта прерывания эксперимента.

ICSP

• Стандартный 6-pin ICSP программирования и моделирования интерфейс, который используется для моделирования или с помощью программы написания на борту один микрокомпьютер чип

DIP8 однокристальная розетка

-Пользователи могут переключаться на другой микроконтроллер PIC с DIP8 посылка

Преобразование шахматных цифр

Один состоит из потенциометра и перемычки переключения. Переключая перемычку, | Может проводить эксперименты со всеми 8 аналоговыми входными точками MCU.

DIP40 однокристальная розетка

-Пользователи могут изменить его на другой MCU PIC с DIP40 посылка самостоятельно

Интерфейс клавиатуры SP2

Любой интерфейс PS/2 может быть подключен к клавиатуре, эксперименты по декодированию клавиатуры.

Интерфейс шагового двигателя

Шаговый двигатель, подходящий для поддержки 1, может использоваться в уличных шаговых машинах для экспериментов.

Внешнее гнездо EEPROM

-Чип DIP8 1 может использоваться для замены внешнего чип EEPROM с различной емкостью 1. | По умолчанию к AT24c02.

PCF8563 модуль часов в реальном времени

-Этот модуль используется для экспериментов с часами и календарем

'
