Беспроводной Модуль UART 5 в постоянного тока с радиочастотной идентификацией 13 56

Беспроводной Модуль UART 5 в постоянного тока с радиочастотной идентификацией 13 56

Руководство по эксплуатации на английском языке

Http://attach01.oss-us-west-1.aliyuncs.com/IC/Datasheet/12444.rar

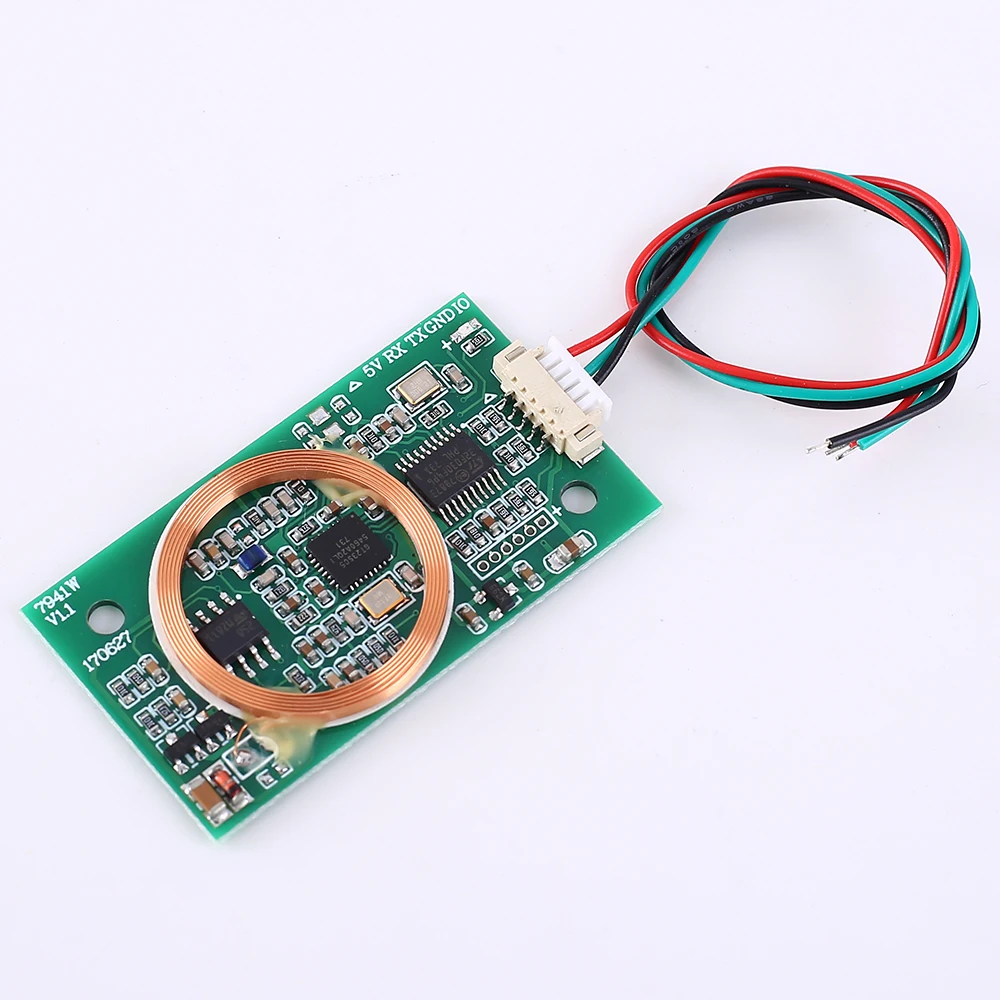

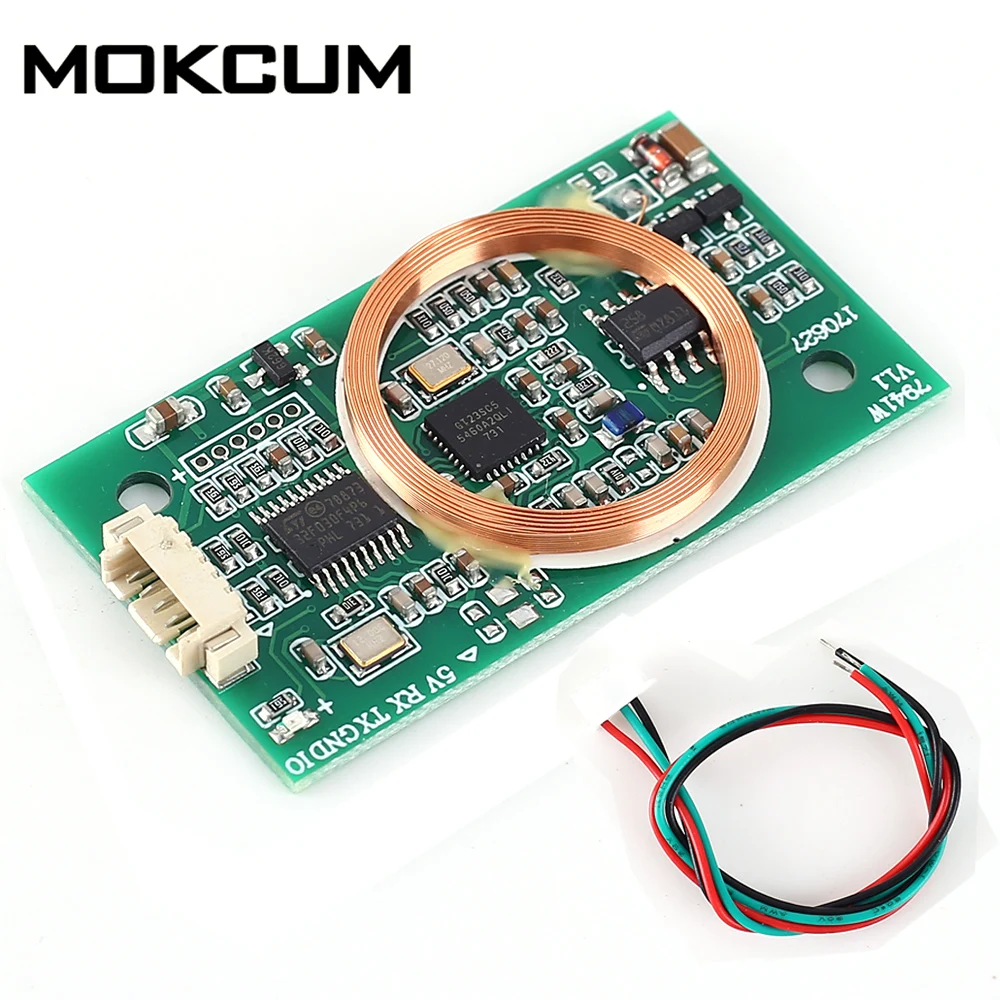

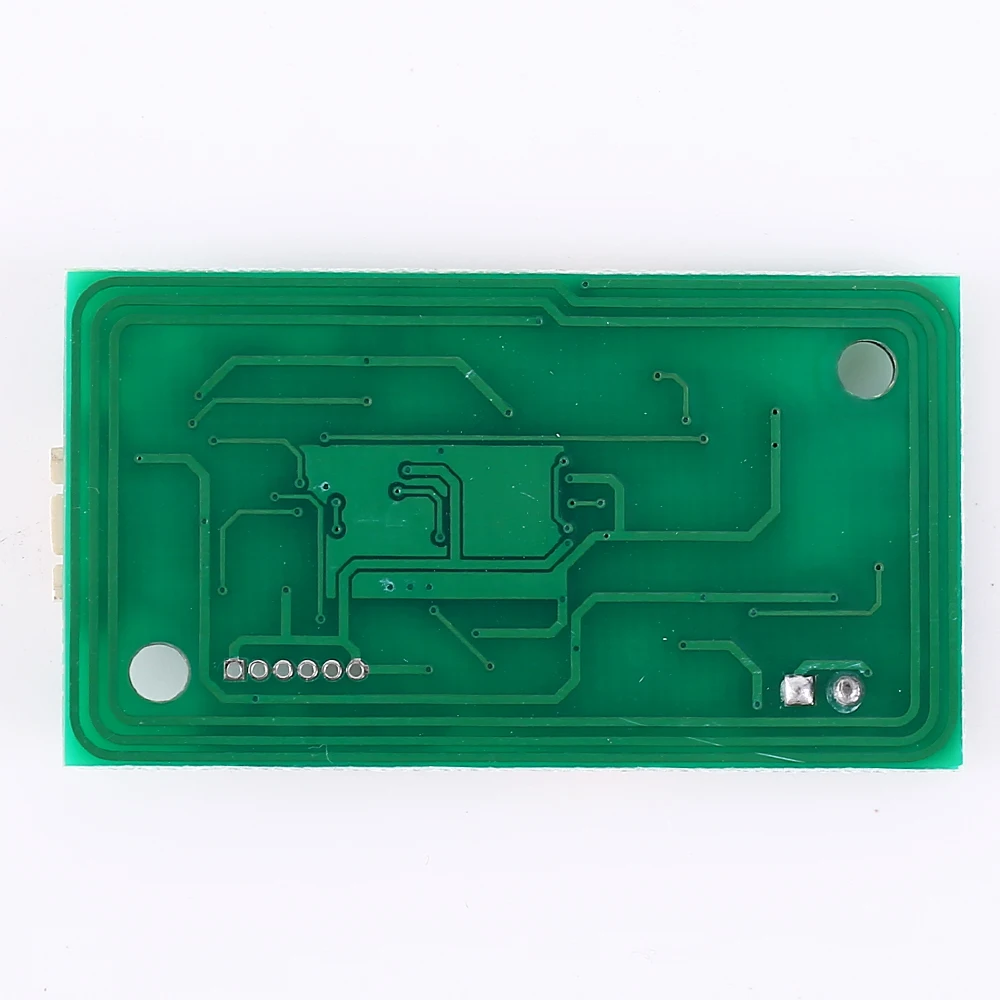

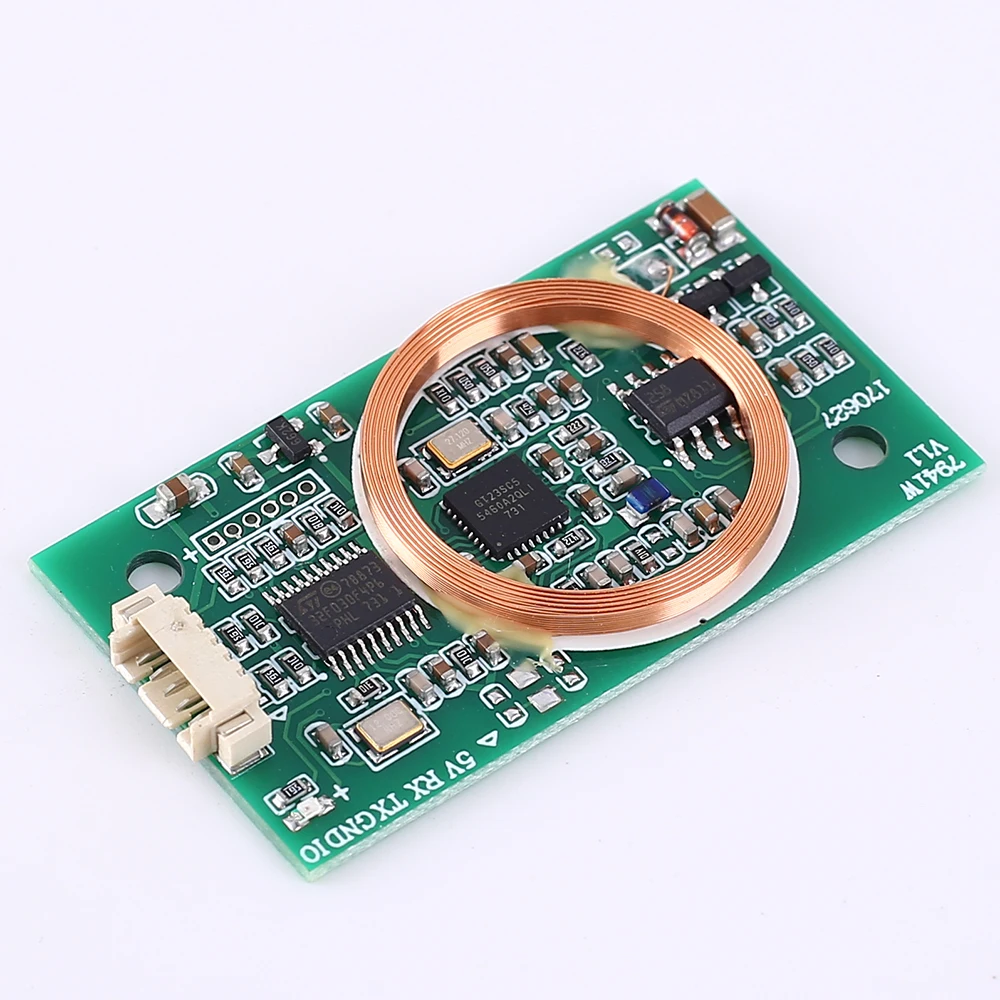

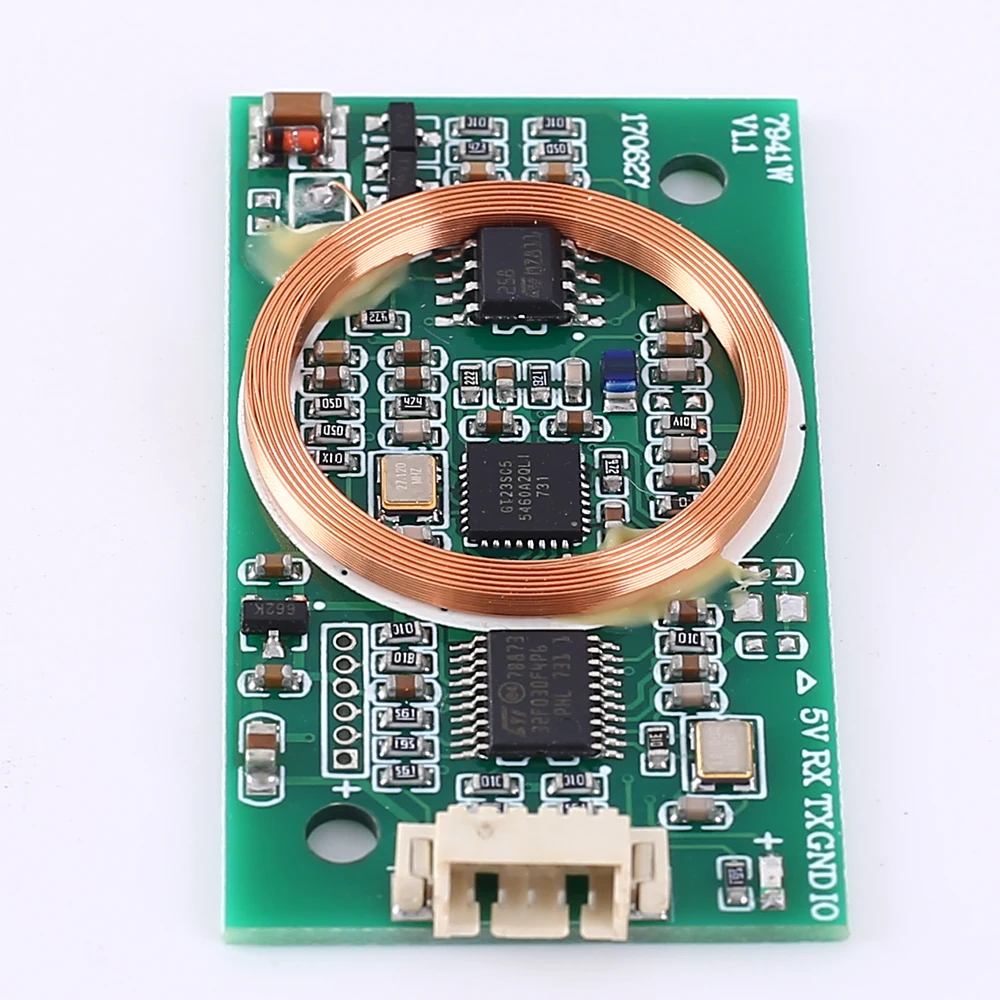

DC 5V RFID беспроводной Модуль UART 13,56 MHz 125KHz для IC/ID/карты Двойная частота чтения записи для Arduino

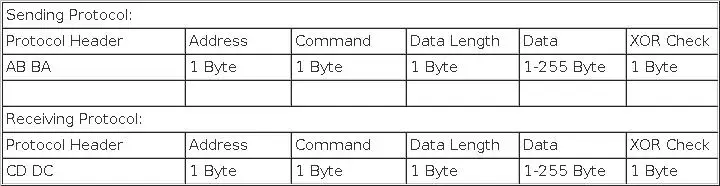

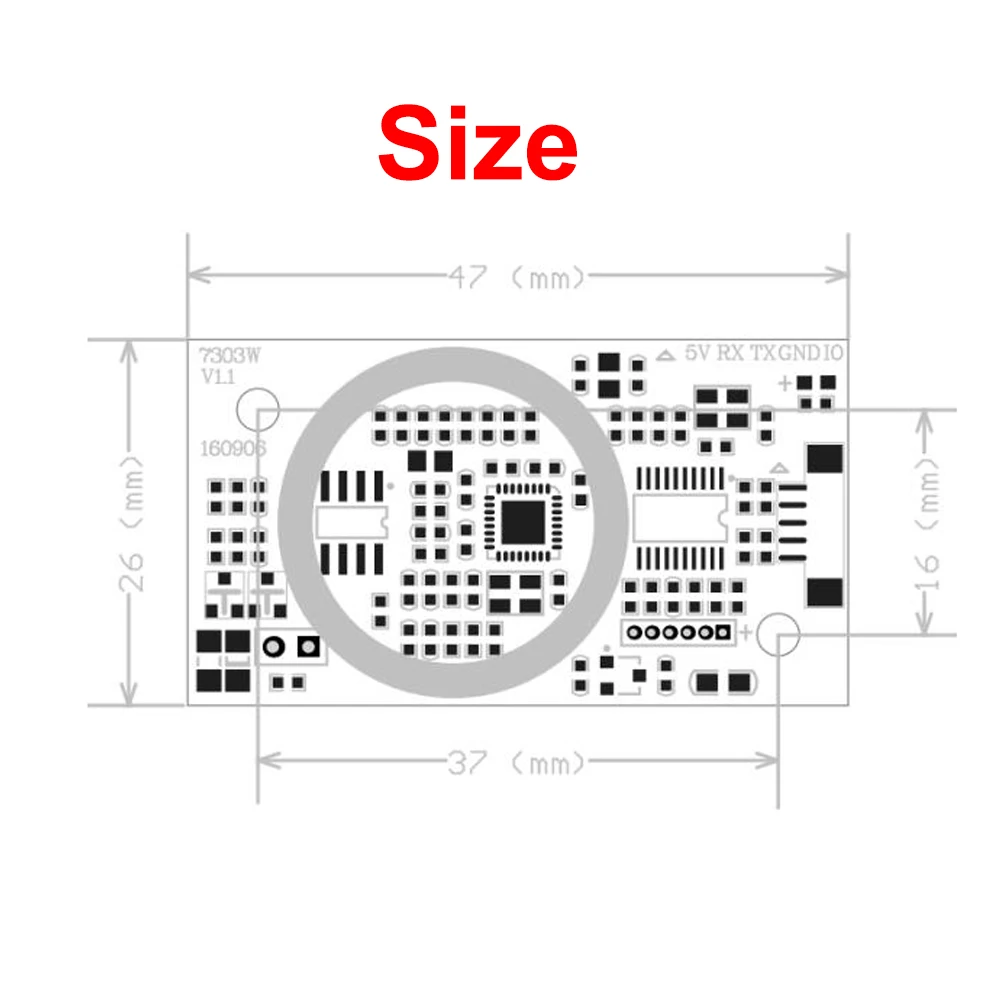

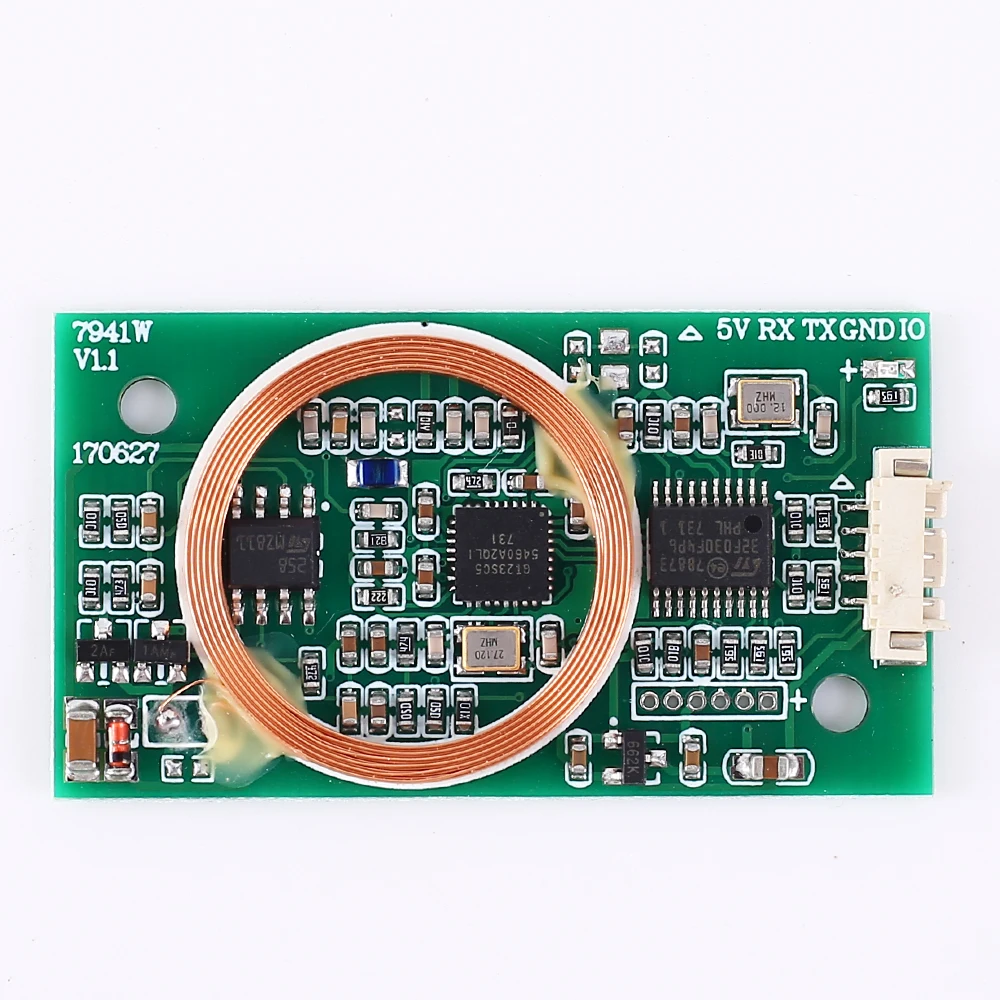

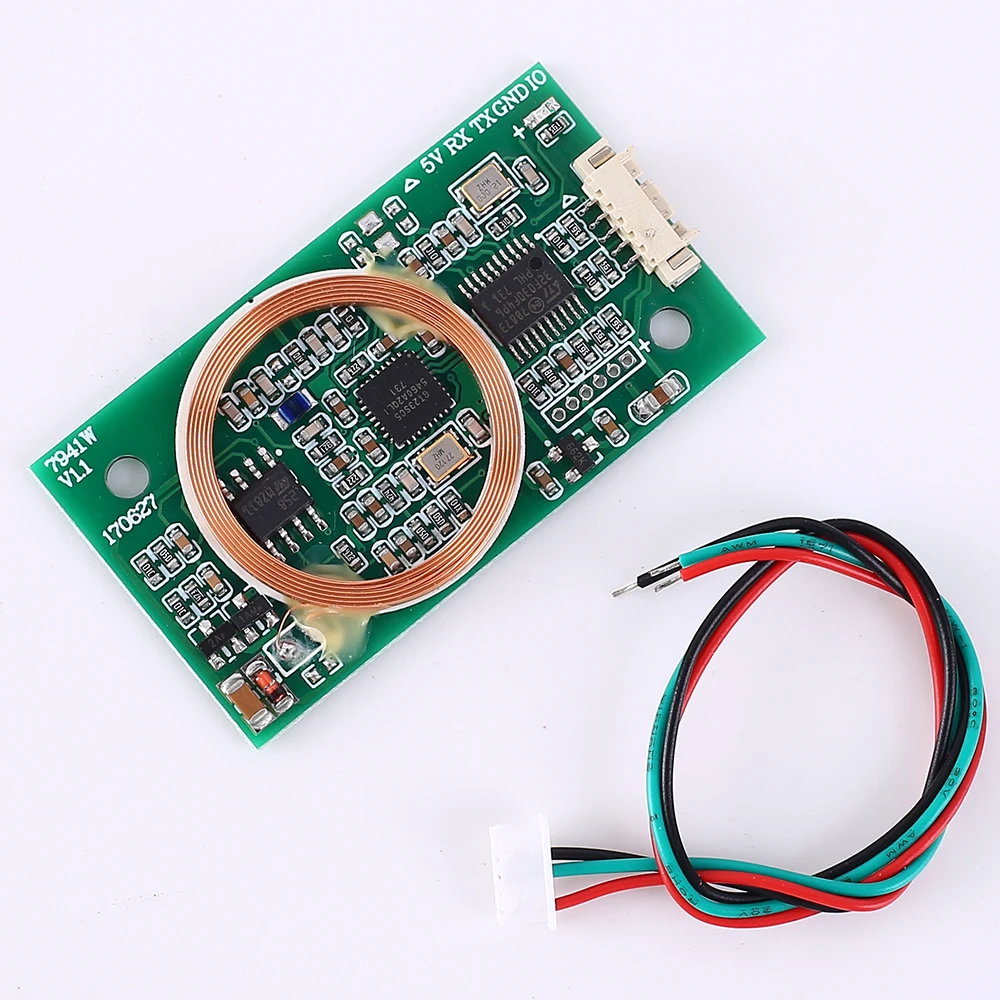

1. Описание: 7941 Вт-это двухдиапазонный модуль считывания и записи с помощью нескольких протоколов. Набор IC и ID для чтения и записи. Он может читать различные IC и ID-карты. Поддержка 1K,UID карты, IC карты, T5577 ID карты. 2. Особенности: 1>. Напряжение: 5 В постоянного тока 2>. Ток: 50 мА 3>. Расстояние: >3 см; EM>5 см 4>. Размер: 47mmX26mmX5mm 5>. Интерфейс: UART, Wiegand 6>. Поддержка чипов: ISO/IEC 14443 A/, NTAG, MF1xxS20, MF1xxS70, MF1xxS50 7>. EM4100, T5577 функция чтения и записи 8>. Рабочая температура: -25 ~ 85 по Цельсию 3. Введение подключения: 1>.5 в: 5 В постоянного тока; Если вы используете линейную мощность, это принесет лучшие эффекты 2>.RX: получить pin 3>.TX: штифт передачи 4>.GND: заземление источника питания 5>.IO: определение 4. Введение протокола: (протокол связи последовательного порта UART показан ниже)

1>. Заголовок протокола: Отправка (0xAB 0xBA) 2>. Возврат: (0xCD 0xDC) 3>. Адрес: по умолчанию 0x00 4>. Команда: Отправка: 1). 0x10 считывание номера UID 2). 0x11 укажите UID номер (4 байта), используйте пароль по умолчанию ffffffffffff 3). 0x12 читать указанный сектор 4). 0x13 укажите секцию 5). 0x14 изменить пароль группы A или группы B 6). 0x15 считываемый идентификационный номер 7). 0x16 написать номер T5577 8). 0x17 считывает все данные по секторам (карта M1-1K) Возврат: 1). Замена 0x81 2) ошибка при возврате 0x80 5>. Длина данных: означает следующую длину данных; Если это 0, то следующие данные не будут возникать 6>. Данные: чтение и запись данных Отправка данных: 1). Чтение указанного раздела: первый байт данных представляет собой секцию; Второй байт означает определенный блок отрасли; Третий байт означает пароль группы A или B (0x 0A/0x0B); затем поставляется с паролем в 6 байт 2). Заданный участок записи: первый байт данных представляет собой секцию; Второй байт означает определенный блок отрасли; Третий байт означает пароль группы A или B (0x 0A/0x0B); затем он поставляется с паролем в 6 байтов и блоком данных в 16 байтов 3). Изменить пароль: первый байт означает определенный сектор; Второй байт означает пароль группы A или B (0x 0A/0x0B); Затем Он поставляется со старым паролем в 6 байтов и новым паролем Получение данных: Чтение указанного формата данных о возврате в сектор, первый байт-это сектор; Второй байт-это определенный блок в секторе; Затем он поставляется с данными о блоке в 16 байт 7>. Проверка XOR: результат проверки других байтов, за исключением заголовка протокола 5. Пример: AB BA 00 10 00 10 AB BA 00 11 04 6D E9 5C 17 DA AB BA 00 12 09 00 01 0A FF 10 AB BA 00 13 19 00 01 0A FF 00 01 02 03 04 05 06 07 08 09 01 02 03 04 05 06 07 07 07 07 AB BA 00 14 0E 00 0A FF 01 02 03 04 05 06 17 AB BA 00 15 00 15 AB BA 00 16 05 2E 00 B6 A3 02 2A AB BA 17 07 0A FF 1A 6. Применение: 1>. Модуль считывания отпечатков пальцев 2>. Вход охранника Интерком чтение записи модуль 3>. Репликатор
