Описание:

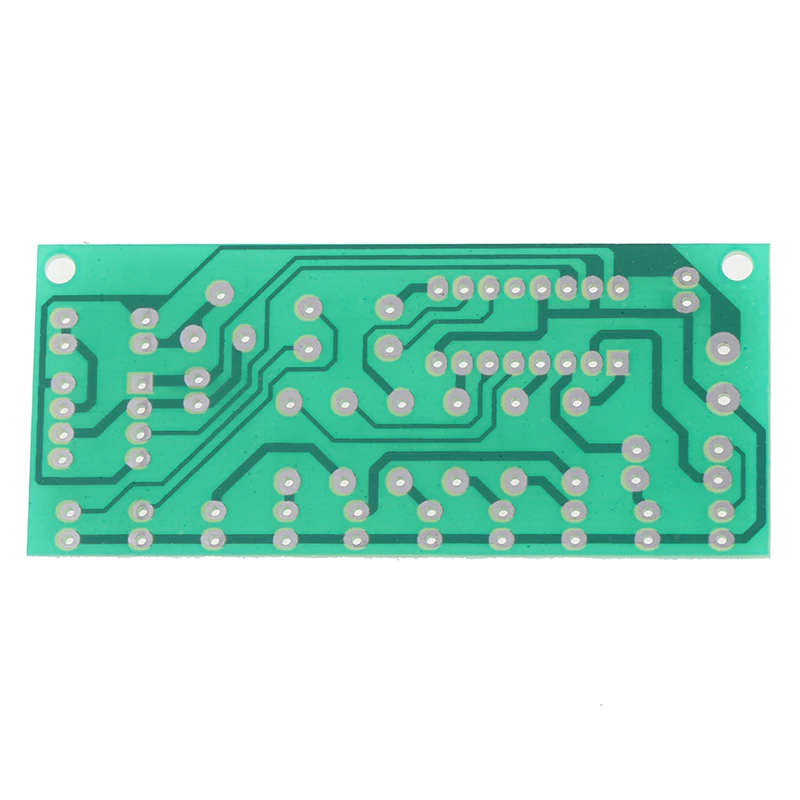

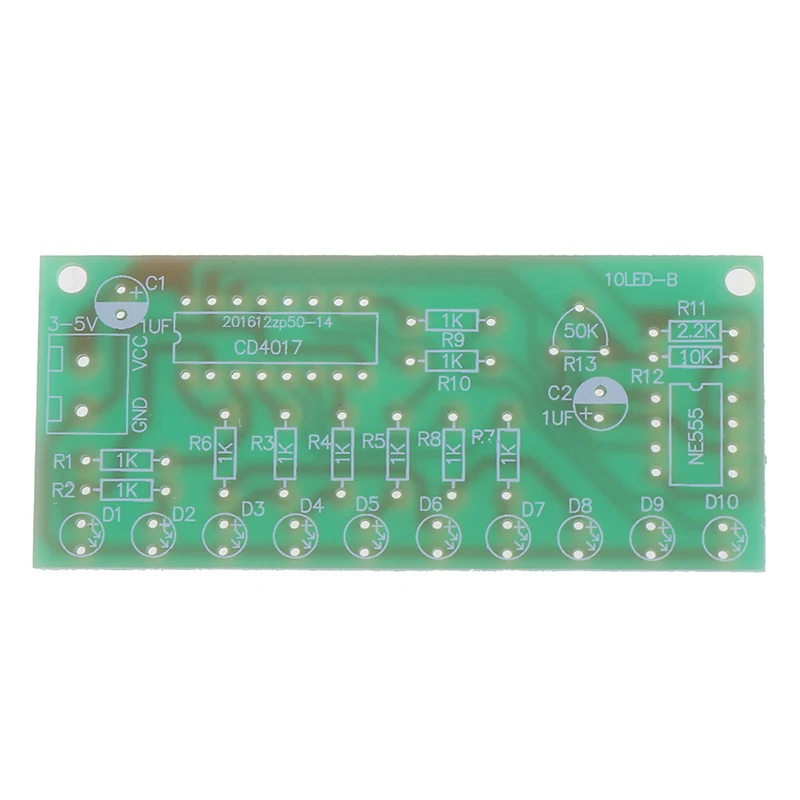

Размер платы PCB: 7,3*3,2 мм
Толщина печатной платы: 1,6 мм
Напряжение питания: 2,5-8 в

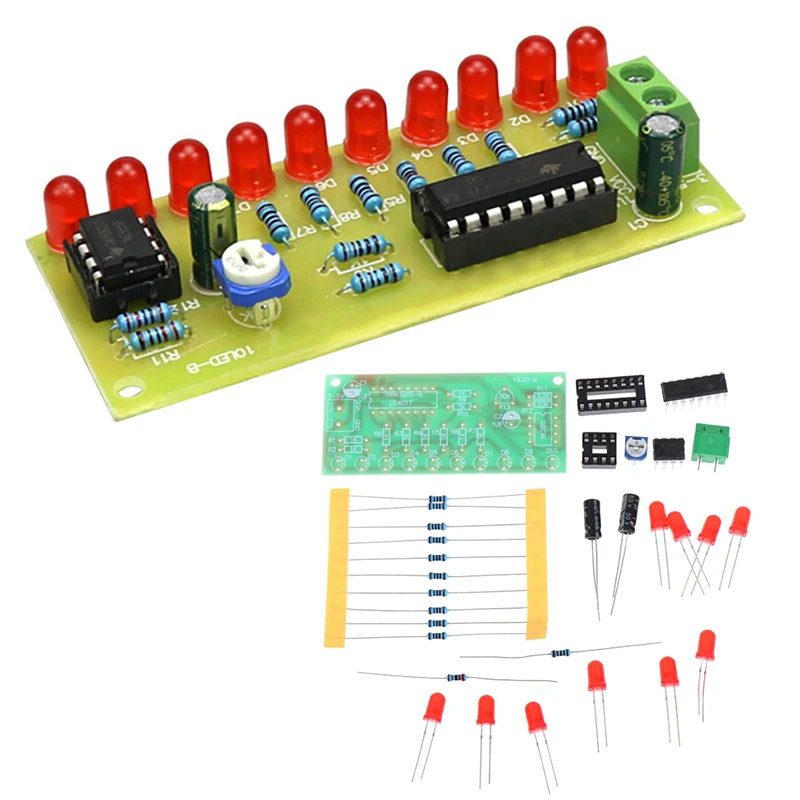

Эта упаковка в основном является десятичной контурной схемой и схемой, генерируемой часами, от ядра самовозбуждаемого мультивибратора NE555 через R2, R3, R4 заряжайте конденсатор C1, c1 запускается при зарядке, NE555 2 фута все еще на низком уровне, поэтому выход pin 3 идет высоко, когда мощность через R2, R3, R4 для зарядки от C1 до 2/3 напряжения питания, выходной штырь 3 уровня от high до low , NE555 проводящий внутренний разряд, конденсатор C1 через R4, R3, NE555 7 футов разряда до напряжения через C1 меньше, чем 1/3 от напряжения питания, NE555 и 3 фута от низкого до высокого. C1 и заряжайте снова, образуются колебания цикла. Время зарядки: 0,695 (R2 + R3 + R4) C1, Время разряда: 0,695 (R4 + R3) C1, R4 можно регулировать для контроля выходной частоты осциллятора, осциллирующий сигнал часов применяется непрерывно NE555 CD4017 14 футов, Выходной терминал 10 соединен со светодиодом CD4017 10, когда выходной терминал 10 поворачивает CD4017 генерируемый сигнал часов применяется на высоком уровне, d1-D10 последовательно горит, чтобы создать эффект водного освещения.
Вы можете регулировать скорость потока R4 светодиодных ламп.

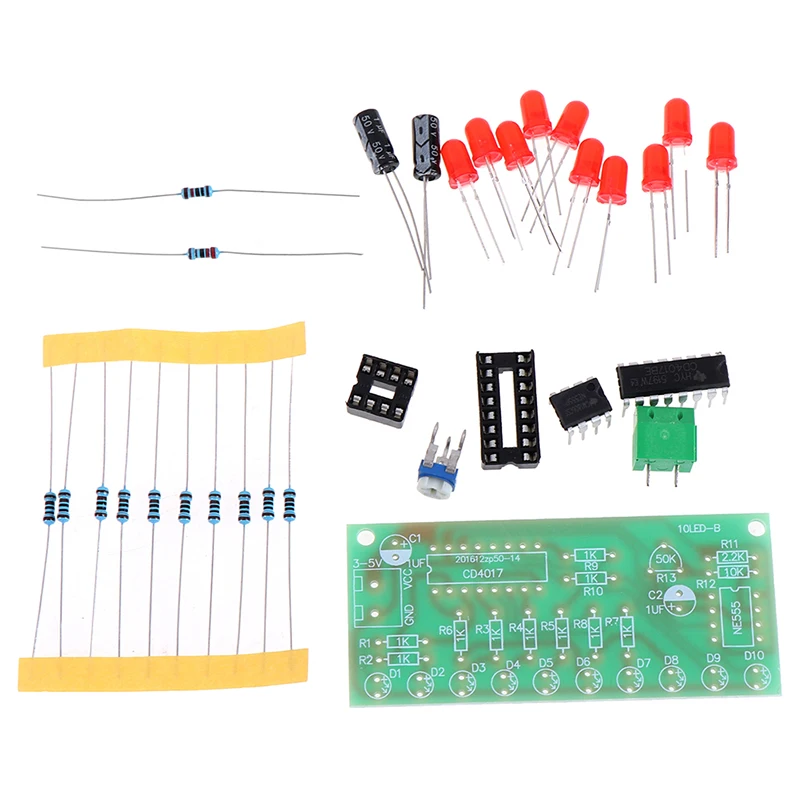

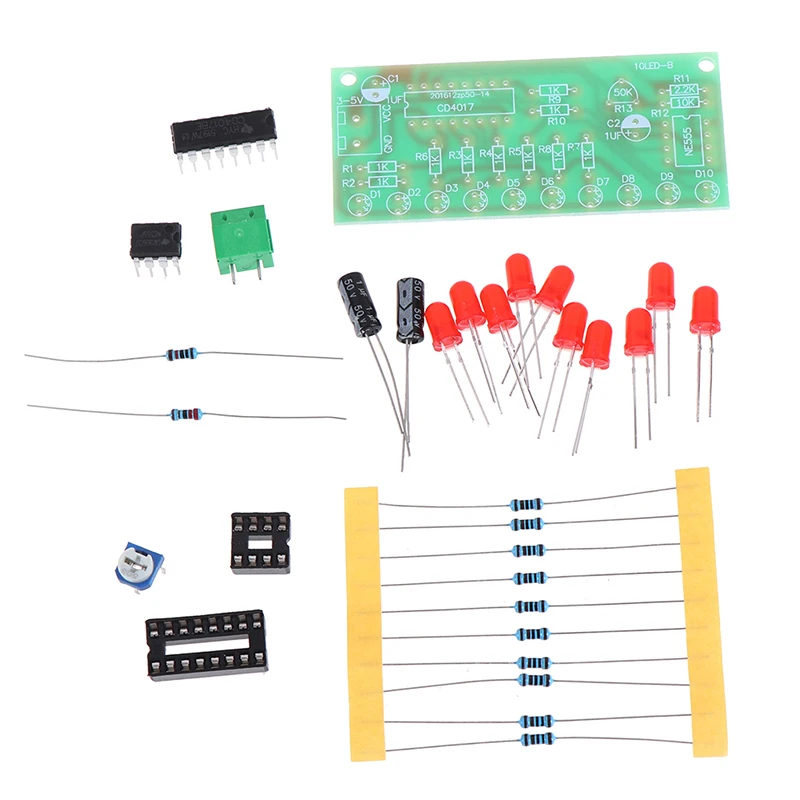

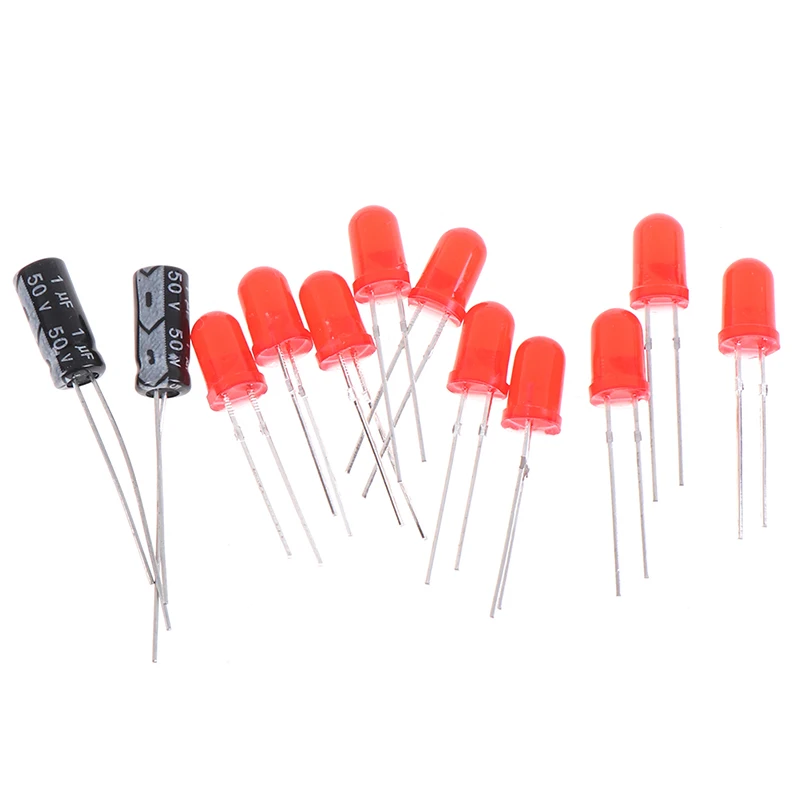

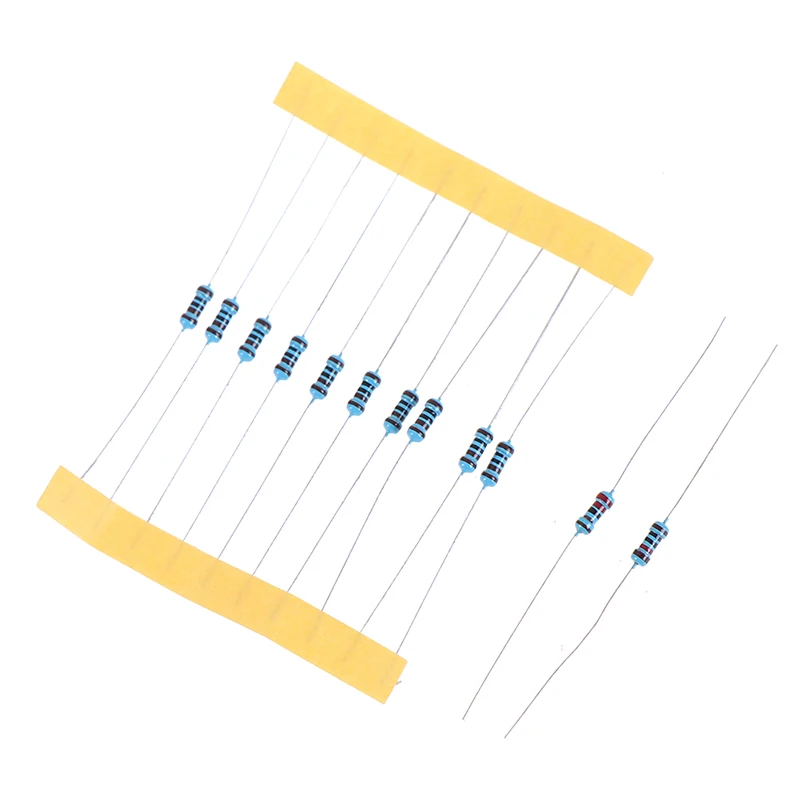

В комплект входит:

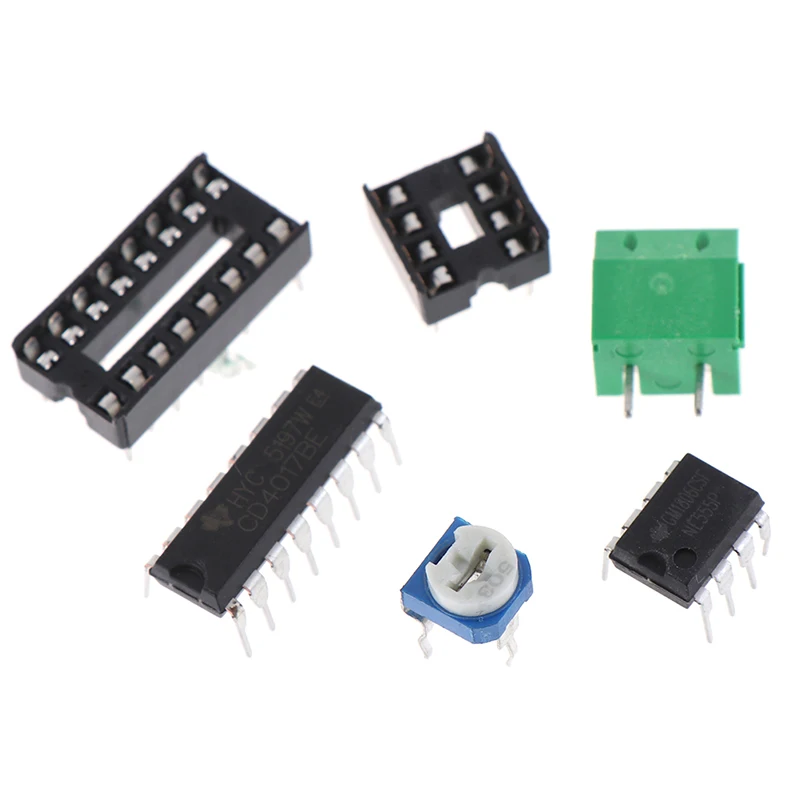

1 * NE555 + CD4017 Светодиодная лампа для электронного производства
